球磨机设计说明书参考版其数据仅供参考
- 格式:doc
- 大小:3.05 MB
- 文档页数:24
Q M -3S P 2行星式球磨机使 用 说 明 书一、概 况1、用途QM 系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。
如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。
经过许多科研、企业单位的使用、我厂生产的QM 系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平,根据用户反馈已达到30纳米(0.03μm )左右。
该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
随着科技高速发展,纳米材料的广泛应用,20世纪80年代发现的机械合金化(MC )更赋予QM 系列行星式球磨机新的使命。
机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊,在球磨过程中逐渐细化至纳米级,并在固态下形成合金相的核。
使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。
许多单位使用我厂生产的球磨机实现了多种合金粉末,如纳米晶硬质合金、Nd 60Fe 20Al 10CO 10非晶合金粉末、Al 2O 3/Al 复合粉末等。
2、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐,当大盘旋转时(公转)带动球磨罐绕自己的转轴旋转(自转),从而形成行星运动。
公转与自转的传动比为1:2(公转一转,自转两转)。
罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
3、特点A 、QM-3SP2齿轮传动行星轮系,本厂采用自润滑增强性工程塑料制造,即确保了机械强度,又降低了噪音。
B、间隔运行功能:为了防止球磨产生过热而影响材料的性能和品质,本机可按“运行—停机—再运行”的循环模式自动控制各状态的时间。
4、技术参数型号:QM-3SP2可配球磨罐:容积(单罐容积,单位:毫升):50、100、250、400、500。
材质:不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等。
科技大学球磨机设计说明书Newly compiled on November 23, 2020目录一、设计任务书1.设计目的2.设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。
2.设计内容1)设计题目:设计供实验室使用的球磨机(如图1所示)。
1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴 I轴:大带轮轴 II轴:大齿轮、筒体轴心2)使用要求:球磨机研磨物料80kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。
e.计算机或手工绘制工作图:球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知,球磨机转速为min,电动机的转速一般有1500r/min 、1000r/min 、750r/min 三种,由此可算出本设计的传动比i=,在15到30的范围之内,初步拟订以下四种方案进行选择(都是2级传动):表1 各种传动方案论证3.选择电动机计算项目 计算内容 结果球磨机所需功率w p式中:V :球磨机的有效容积,V=;D:球磨机的内径,D=;G :球磨机的装载量,G=G 1+G 0=+80== K :电动机的储备系数,K 取; η:粉碎效率,已知η=90%。
目录一、设计任务书 (1)1.设计目的2.设计容(包括:题目、简图、使用要求、已知条件、设计任务)二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系(或改进工作罐体轴系)的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书设计目的(参考《手册》P1)1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规以及运用经验数据进行经验估算等。
4)运用绘图软件(Autodesk Inventor)进行计算机辅助设计绘图。
设计容(参考《手册》PP18-19)1)设计题目:设计供实验室使用的球磨机(如图1所示)。
(参考《手册》P18-图7-1)1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承a.电机、小带轮轴b.大带轮轴c.大齿轮、筒体轴心2)使用要求:球磨机研磨物料20kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计:方案比较并确定最佳方案;球磨机基本参数的计算;选择电动机;确定各传动件的传动比;传动装置的运动和动力参数计算。
b.传动件的设计及计算:带传动的设计计算第一次修改各轴的运动和动力参数开式齿轮的传动设计计算;第二次修改各轴的运动和动力参数c.球磨罐体设计及轴系设计:罐体结构设计小齿轮轴系的设计计算支撑辊及其轴系(或改进工作罐体轴系)的设计计算。
Φ3200×4500球磨机使用说明书上海明工重型设备有限公司地址:上海嘉定区马陆镇申霞路33号目录一、概述二、性能三、主要结构及工作原理四、安装要求五、试车、使用和维修保养六、易损件明细七、地基图一、概述本机主要用于选矿、陶瓷、化工、水泥等行业,有干、湿两种。
近年来新开发出来轴承传动节能球磨机,节约能源25-30%。
球磨机的主要部件都是一个缓慢旋转的筒体,筒体内装有磨碎介质,由于球磨机结构简单坚固、操作可靠、维护管理简单、能长期连续运转、对物料适应性强、破碎比大(可达到300以上)和生产能力大,所以能满足现代化大规模工业生产的需要。
二、性能规格型号Φ3200×4500球磨机进料粒度 0-25mm出料粒度 0.074-0.4mm电动机型号 YR560-8 800KW频率 50Hz电压 6KV筒体转速 18.4r/min充填率 27%减速机型号及速比 JDX71-6.3-NO.102 i=6.3 外形尺寸 12100X6770X4660三、主要结构及工作原理1、主要结构本机为边缘传动,中心卸料,开流式球磨机。
主要由圆柱形筒体、进、出料装置、中空轴、主轴承、传动小齿轮、大齿圈、减速机、电动机等部件组成。
○1回转部分(筒体)回转部分是由钢板卷制焊接而成的筒体,两端用螺栓分别与进、出料、中空轴相连接,并水平地支撑在两个调心轴承上。
进出料中筒内装有进出料螺旋。
筒体的回转由电动机、减速机、小齿轮、通过固定在筒体一端的大齿圈来实现的。
筒体的内部设有衬板,它既可以保护筒体,又可以把球带到适宜的高度,以提高粉磨效率。
筒体上设有人孔门,用于装卸磨体、修理更换筒体内部的零件之用。
○2进、出料装置进料装置主要用于进料和添加钢球;出料装置用于输出成品物料及磨损的钢球、硬物等。
○3支撑装置主轴承支撑着回转部分、磨球、物料等全部质量,是保证磨机正常运转的主要部件之一。
主轴承能自动调心,以适应制造、安装的误差。
目录一、设计任务书 (1)1.设计目的2.设计内容(包括:题目、简图、使用要求、已知条件、设计任务)二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系(或改进工作罐体轴系)的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书设计目的(参考《手册》P1)1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。
4)运用绘图软件(Autodesk Inventor)进行计算机辅助设计绘图。
设计内容(参考《手册》PP18-19)1)设计题目:设计供实验室使用的球磨机(如图1所示)。
(参考《手册》P18-图7-1)1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承a.电机、小带轮轴b.大带轮轴c.大齿轮、筒体轴心2)使用要求:球磨机研磨物料20kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计:方案比较并确定最佳方案;球磨机基本参数的计算;选择电动机;确定各传动件的传动比;传动装置的运动和动力参数计算。
b.传动件的设计及计算:带传动的设计计算第一次修改各轴的运动和动力参数开式齿轮的传动设计计算;第二次修改各轴的运动和动力参数c.球磨罐体设计及轴系设计:罐体结构设计小齿轮轴系的设计计算支撑辊及其轴系(或改进工作罐体轴系)的设计计算。
一、球磨机概述:磨机的结构:1.给料部2. 轴承部3.进料部4.筒体部5.齿轮罩部6.出料部7.传动部8.电机图一、球磨机示意图如图一示,概括地讲,磨机由给料器、主轴承、进料、筒体、出料、传动、齿轮罩等七部分组成。
按磨机类型分,有溢流型及格子型两种。
按磨机传动方式分,有右旋向及左旋向两种。
按磨机安装形式分,有带机座与不带机座两种。
对带机座磨机讲,除增加机座讲,其余部件均与不带机座磨机相同。
15系列以下的带机座。
按磨机所用电机型号不同,又分使用YR电机与使用JR电机两类。
两类磨机在结构上的区别是所用电机、与电机匹配的有关零件及基础不同。
当前匹配两类电机的原则是:小于80Kw 选用YR型或Y型,大于80Kw用JR型。
二.磨机的安装:1.磨机的基础:○1、磨机的基础由钢筋混凝土构成,基础应坚实牢固,不得下沉,如有微量下沉,必须保证基础各部下沉的一致,否则将影响磨机的正常运转使用。
○2、本厂提供的磨机基础图,仅给出了保证磨机正确安装的有关尺寸,基础的材质结构设计及外围尺寸的确定,应根据用户安装现场的地质条件及其它具体情况另行确定。
1、安装一般注意事项:○1安装前应检查基础是否合格,其中基础上各地脚螺栓孔的孔距及基础标高的允许误差,应符合表二的规定。
表二基础各地脚螺拴孔距及标高允许误差孔距L或标高H(㎜)允差(㎜)各标高间相对位置尺寸允差(㎜)≤500 ±1 1>500~1000±1.5 1.5≥1000 ±2 2○2清点设备零部件数量是否齐全。
○3安装前应对各零部件表面进行清理,清除上面的毛刺、锈迹、异物和油污。
○4安装过程中应保护好各联接配合面,安装时在各滑动配合面涂抹干净的润滑油。
在各固定联接面涂抹干净的润滑脂。
3.磨机整机的安装:○1不带机座磨机的安装这类磨机在出厂前已将给料器、进料、筒体、大齿圈、出料、主轴承等部件组装一体,构成了磨机的回转部分(以下简称“回转部”)而电动机、减速机、传动齿轮、齿轮罩、各联轴器外壳、销轴及基础用地脚螺拴、螺母、垫圈等件均为直接发货的散件,对这类磨机用户可按下述步骤方法进行整机的安装调整。
球磨机设计说明书-最终版目录一、设计任务书1.设计目的2.设计内容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。
2.设计内容1)设计题目:设计供实验室使用的球磨机(如图1所示)。
1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴 I轴:大带轮轴 II轴:大齿轮、筒体轴心2)使用要求:球磨机研磨物料80kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。
e.计算机或手工绘制工作图:球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知,球磨机转速为42.95r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种,由此可算出本设计的传动比i=23.28,在15到30的范围之内,初步拟订以下四种方案进行选择(都是2级传动):表1 各种传动方案论证3.选择电动机计算项目计算内容结果3.1球磨机所需功率w p(kw)D0.222VP)(8.0wwηKnVG⨯⨯⨯=式中:V:球磨机的有效容积,V=0.397m3;D:球磨机的内径,D=0.75m;G :球磨机的装载量,G=G 1+G 0=571.43+80=651.43kg=0.651tK :电动机的储备系数,K 取1.1;η:粉碎效率,已知η=90%。
目录一、设计任务书1.设计目的2.设计容二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料一、设计任务书1.设计目的1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规以及运用经验数据进行经验估算等。
2.设计容1)设计题目:设计供实验室使用的球磨机(如图1所示)。
1.电机2.带传动3.齿轮传动4.滚轮5.球磨机筒体6.轴承电机、小带轮轴I轴:大带轮轴II轴:大齿轮、筒体轴心2)使用要求:球磨机研磨物料80kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计b.传动件的设计及计算c.球磨罐体设计及轴系设计d.设计联接螺栓。
e.计算机或手工绘制工作图:球磨机总体图小齿轮轴系部件草图f.编写设计说明书二、传动方案的总体设计及初步计算1.球磨机的基本参数2.总体方案确定从球磨机的基本参数计算可知,球磨机转速为42.95r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种,由此可算出本设计的传动比i=23.28,在15到30的围之,初步拟订以下四种方案进行选择(都是2级传动):简图优、缺点简图优、缺点电动机通过蜗轮蜗杆传动带动开式齿轮。
Ф1.83×7m 球磨机使用说明书目录一、技术参数 (2)二、工作原理 (2)三、结构特征 (2)四、安装要求 (4)五、操作维护及检修 (5)六、易损件明细表 (11)一、技术参数规格:Ф1830×7000形式:干式、湿式仓数:2筒体有效容积:16.24m3筒体转数:23.9r/min出料粒度:0.074~0.8mm生产能力:6~8t/h ﹙煅白﹚装球重量:20t电动机型号:JR138–8功率:245kw减速机型号:ZD60–9–Ⅰ(Ⅱ)速比:i=4.5重量(不含研磨体):36 t外形尺寸:12320×4685×3750二、工作原理球磨机为边缘传动,中心卸料式球磨机。
当机体转动时,硬质球体由于摩擦力作用而被带着连续进行抛射运动。
物料由于受到运动着的硬质球体的冲击和研磨而被高度粉碎,被粉碎的物料通过出料篦板、扬料板、出料螺旋筒卸出。
三、结构特征该球磨机主要由回转部分、主轴承、进料装置、出料装置、传动装置等组成。
(一)回转部分由优质碳素钢板卷焊而成的筒体和螺栓连接的两端盖组成。
筒体内装有保护筒体和端盖的衬板。
当磨机为双仓时,筒体内装有单层隔仓板,为了检查和修换磨机内的零部件及向磨机内装入研磨体。
筒体内的每一仓都设有一个磨门。
端盖为平锥形,带有法兰,与筒体两端法兰相接,小端为空心轴,对法兰盘平面和空心轴颈要求有较高的加工精度。
筒体的回转部分支承在两个主轴承上。
筒体由于温差的伸缩和安装误差,两主轴承与端盖空心轴的配合要留出伸缩余地,为保证齿轮的正常啮合,伸缩的预留间隙设在进料端的轴颈上。
(二)主轴承磨机通过空心轴支在两个主轴承上,主轴承受整个磨机和研磨体以及物料的重量外,还受到磨机回转时的扭矩作用。
主轴承为滑动轴承,由轴承盖、球面瓦和主轴座组成,球面瓦内表面浇注巴氏合金。
空心轴转动时产生大量的热,为降低轴承温度,轴瓦工作面下部,设有冷却水管道。
(三)进料装置磨机为湿式时,由勺式给料器和进料衬铁组成,给料器的勺头由高锰钢铸造,用螺栓连于勺体上。

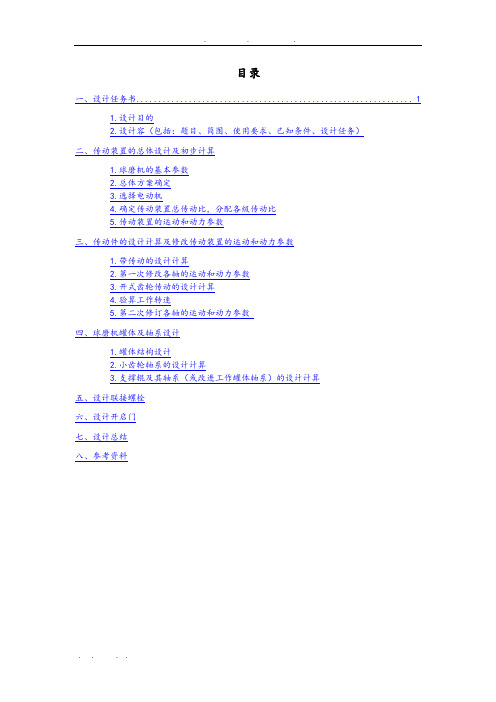

球磨机设计说明书参考版(其数据仅供参考)————————————————————————————————作者:————————————————————————————————日期:ﻩ目录一、设计任务书1ﻩ1.设计目的2.设计内容(包括:题目、简图、使用要求、已知条件、设计任务) 二、传动装置的总体设计及初步计算1.球磨机的基本参数2.总体方案确定3.选择电动机4.确定传动装置总传动比,分配各级传动比5.传动装置的运动和动力参数三、传动件的设计计算及修改传动装置的运动和动力参数1.带传动的设计计算2.第一次修改各轴的运动和动力参数3.开式齿轮传动的设计计算4.验算工作转速5.第二次修订各轴的运动和动力参数四、球磨机罐体及轴系设计1.罐体结构设计2.小齿轮轴系的设计计算3.支撑辊及其轴系(或改进工作罐体轴系)的设计计算五、设计联接螺栓六、设计开启门七、设计总结八、参考资料ﻬ一、设计任务书设计目的(参考《手册》P1)1)总结和综合运用已经学过的有关知识,分析和解决工程实际问题。
2)学习机械设计的一般方法,了解和掌握常用机械零件、机械传动装置和简单机械的设计过程。
3)进行基本技能的训练,例如计算、绘制方案草图、运用设计资料、查阅机械设计手册、标准、规范以及运用经验数据进行经验估算等。
4)运用绘图软件(AutodeskInventor)进行计算机辅助设计绘图。
设计内容(参考《手册》PP18-19)1)设计题目:设计供实验室使用的球磨机(如图1所示)。
(参考《手册》P18-图7-1)1.电机2.带传动 3.齿轮传动 4.滚轮 5.球磨机筒体 6.轴承a.电机、小带轮轴b.大带轮轴c.大齿轮、筒体轴心2)使用要求:球磨机研磨物料20kg;每天工作8小时;要求工作平稳(允许有轻微冲击)。
3)已知条件:周边及粉碎效率90%;制造方式:单件生产。
4)应完成的设计工作:a.球磨机总体方案设计:方案比较并确定最佳方案;球磨机基本参数的计算;选择电动机;确定各传动件的传动比;传动装置的运动和动力参数计算。
b.传动件的设计及计算:带传动的设计计算第一次修改各轴的运动和动力参数开式齿轮的传动设计计算;第二次修改各轴的运动和动力参数c.球磨罐体设计及轴系设计:罐体结构设计小齿轮轴系的设计计算支撑辊及其轴系(或改进工作罐体轴系)的设计计算。
d.设计联接螺栓。
e.计算机或手工绘制工作图:球磨机总体图(附《手册》P39-图7-23);罐体部件图(A2,表达出:罐体结构;大齿圈连接结构;开启门结构);小齿轮轴系部件草图(3#复印纸,还包括轴系3D、2D受力图;弯矩图;扭矩图)主要零件的零件工作图(A3-小带轮;A3-小齿轮;A4/A3-小齿轮轴)。
f.编写设计说明书(按目录要求内容:大小标题、内容过程及出处、结论、讨论;一定有辅助说明图;表格。
注意,公式、图、表排好顺序)。
二、传动方案的总体设计及初步计算球磨机的基本参数(参考《手册》P19)计算内容结果1)研磨介质的合理载量G 001G 0.14=G式中:G 1:研磨物料(kg ),已知条件可知G 1=20k g;G 0:研磨介质(钢球)的合理装载量(kg)。
kg G G 857.14214.0/2014.0/10≈== 2)计算罐体体积VγϕV G 0=式中:V:罐体容积(m 3)γ:研磨介质(钢球)的比重,γ取4800kg /m 3φ:研磨介质的填充系数,对于干式球磨机φ取0.3。
300.0992m 4800).3142.857/(0)/(G V =⨯==γϕ3)计算罐体内径DL D 4V 2⨯⨯=π式中:D :球磨机内径(m);L:球磨罐长度,L 取1.2D(m)。
0.472m 2.14D 3==πV4)计算电机有利工作转速N 2min)/(D 37.2/2r n =r/min 54.150.4737.2/2==n142.857kg G 0=30.0992m V =0.472m D =r/m in 54.152=n总体方案确定(参考《手册》PP19-20, 参考教材PP425-426/PP428-431)从球磨机的基本参数计算可知,球磨机转速为54.15r/min,电动机的转速一般有1500r/min、1000r/min、750r/min三种,由此可算出本设计的传动比i=18.098,在15到30的范围之内,初步拟订以下四种方案进行选择(都是2级传动):表1 各种传动方案论证简图优、缺点简图优、缺点电动机通过蜗轮蜗杆传动带动开式齿轮。
该传动方案结构紧凑,占地面积小,但传动效率低,价格昂贵。
电动机通过V带传动装置带动一对开式齿轮。
皮带具有减震、平稳、制造简单、价格便宜等优点,但缺点是带传动效率低,占地面积大。
简图优、缺点简图优、缺点电动机通过圆柱减速器带动一对开式齿轮。
优点是结构紧凑、传动可靠,缺点是机械构造较复杂、制造费用高。
电动机通过圆锥齿轮减速器带动一对开式齿轮。
它和图c的情况相似。
结论:根据球磨机的工作要求并考虑经济条件,选用方案b 比较合适,既可以降低制造维修费用,又可以得到预期的效果。
选择电动机(参考《手册》P 5/P20, 参考教材PP427-428)计算内容结果 球磨机所需功率:(kw)D 0.222V P )(8.02ηKn VG ⨯⨯⨯=式中:V :球磨机的有效容积,V=0.0992m 3;D:球磨机的内径,D=0.472m;G :球磨机的装载量,G=G 1+G 0=142.857+20=162.857kg=0.163t ; K :电动机的储备系数,K 取1.1;η:粉碎效率,已知η=90%。
1.023kw (1.1/0.9)0992)(0.1629/0.54.150.4720.09920.222P 0.8=⨯⨯⨯⨯⨯=η总=η带×η齿轮×η轴承=0.95×0.96×0.99=0.90288(见《手册》P44)1.133kw P/==总实ηP• 由《手册》PP 151-152: • 电动机选用:Y100L-6-B3参考《手册》P 5、《教材》PP 427-428,选择电动机1.023kw P =1.133kw P =实表2 主要性能型号 电机功率(kw) 同步转速(r/min) 最大转矩(N •m) 90L 1.133 1000 11.04表3 外型尺寸(mm)中心距 H 外廓尺寸 L ×(AC/2+AD )×HD 安装尺寸 A ×B 轴伸尺寸 D×E 平键尺寸 F ×G 900-0.5 335×(175/2+155) ×190140×125 24j6×50 8×20图2 电动机外型尺寸确定总传动比,分配各级传动比(参考教材PP428-431)图3 大齿圈与罐体连接结构18.098980/54.15/n2i ===电总n又有齿轮带总i i i ⨯=采用第二种传动方案,即带传动和一对开式齿轮传动。
