井下三大保护管理制度煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。
井下电气系统的三大保护是保证井下供电、用电安全的可靠措施。
一、井下电气安全保护应做到：三可靠：过流保护装置动作可靠，检漏装置灵敏可靠，接地装置牢固可靠。
三及时：供电设计及时，整定及时，处理问题及时。
二、井下电气设备保护接地必须符合《煤矿安全规程》规定，严格执行《煤矿井下接地装置的安装、检查、测定工作细则》的要求。
主接地极、局部接地极每季度要由机电科组织进行一次详细检查。
井下总接地网的接地电阻，每月由机电队组织进行一次测定，检查和测定结果填入接地电阻记录备查。
三、漏电保护应符合下列规定：井下每一独立的低压供电系统都必须装设漏电保护，并逐步实现井下供电系统全网选择性检漏保护。
低压馈电开关内装设漏电保护的运行、检查、试验、记录要按要求进行。
照明灯具及信号装置的电源，必须使用专用的综合保护装置。
（一）供漏电保护作检验用的辅助接地线应用截面积不少于10mm2的橡套电缆，辅助接地极应单独设立。
漏电保护安装调试完毕后由机电科组织验收，合格后方可投入使用。
（二）井下使用的馈电总控、馈电分控、照明信号综保漏电保护装置，具有选择性漏电保护的开关，由值班电钳工负责在检修时间内进行试验，并认真记录。
机电科负责监督检查，包机负责人每周内必须进行一次复检并作好记录。
（三）机电队要在瓦斯检查员，电气维修工的配合下每月对漏电保护进行一次远方漏电试验，并做好记录备查。
四、过流及短路保护应符合下列规定：每一馈出线路的电源端，均需加装过流及短路保护装置，当干线开关不能同时保护分支线路时，应在靠近分支点处另安装过流及短路保护装置。
（一）过流及短路保护由电气工程技术人员按规定进行选择校验计算，下发机电队由电气维修工按整定值调整通知单的要求调整。
（二）运行中电气设备保护装置由维修电工负责定期检查维修，当电网负荷发生变化时，机电队应及时校验保护整定值，经矿领导审批后发放保护整定通知单，由专职维修电工负责整定值调整。
煤矿井下供电的三大保护细则第一章一般规定第一节短路电流的计算方法Ue(2)最小两相短路电流I= d222(,R)，(,X)22 ?R=R/K+R+R ?X=X+X/K+X+X 1bb2x1bb2R、?X——短路回路内一相电阻、电抗的总和X——根据三相短路容量计算的系统电抗值 xR、X——高压电缆的电阻、电抗值 11K——变压比若一次电压为1200V，二次电压为400V、690V、b1200V时变比为15、8.7、5R、X——变压器的电阻、电抗值 bbR、R——低压电缆的电阻、电抗值 Ue——变压器二2b次侧的额定电压380V以400V计算、660V以690V计算、1140V以1200V计算、127V以133V计算利用此公式计算短路电流时不考虑电流周期分量的衰减，短路回路的接触电阻、电弧电阻也忽略不计(3)(2)(3)I=1.15 I I——三相短路电流 ddd第3条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
in the Center in Yibin, bus concentrated on core, core and peripheral (such as the nanxi area, Li Zhuang, field, thinking) contactfor road passenger transport. Current core to Li Zhuang, South stream, there is no bus lines. 2004 transit trip for 9.75%, 37% 第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1200V及以下馈电开关过电流继电器的整定值，按下列规定选择。
三大保护在煤矿井下供电系统中，由于电气设备的绝缘损坏，操作不当等等原因，造成电器设备短路、漏电、断相等其他原因影响电气设备的正常运行，不仅影响煤矿井下的正常生产，甚至还危及人的生命安全，还会造成煤矿井下的瓦斯、煤尘爆炸事故，因此煤矿井下的三大保护，是煤矿井下电气设备安全运行的重大保证，随着煤矿井下用电的安全性、可靠性、和供电质量要求的不断提高，三大保护的类型不断更新，掌握煤矿井下电气设备的各种保护是保障电气设备安全运的前提。
一、三大保护包括：过电流保护、漏电保护、接低保护。
1．、过电流保护是指流过电气设备和供电线路的电流超过了额定值。
(1)、电流保护包括短路保护、过流（过负荷）保护。
（1.1）短路危害：煤矿井下短路故障有两相和三相. 短路属于最严重的过流故障，短路点电弧中心温度可达2500~4000度，短时间可能会烧毁设备或电缆，引起电气火灾，甚至引起瓦斯、煤尘爆炸。
（1.2）短路原因:绝缘击穿、机械损伤、误操作。
（2.1）过负荷的危害: 过负荷是指电气设备或电缆的实际工作电流超过额定电流值，而且超过了允许时间。
长时间过负荷会导致绝缘性能下降，影响电气设备生命，它是造成电动机烧毁的主要原因。
(2.2) 过负荷原因：电源电压过低、机械性堵转、重载启动（3.1）断相的危害: 断相是指三相供电线路或设备出现一相断线，以电动机断相多见。
电动机在运行中断相后，仍会运转。
由于机械负载不变，电动机工作电流会比正常的工作电流大，引起负荷。
为同三相对称负荷区别，故称断相或单相断线故障。
（3.2）断相的原因：熔断器一相熔断；电缆与电缆或电缆与设备没有可靠连接；电缆芯线中一相断线。
预防过流的措施：过流保护的措施主要是加强井下电器设备的检修，保护器的整定，线路的维护，终端头的制作工艺及接线盒的制作工艺，处理好电缆的屏蔽层及电气间隙，避免人为砸伤电缆及带电移动电气设备。
二、漏电保护1 井下低压漏电保护动作分析根据我国井下低压电网的运行情况，一般认为对低压配电网漏电保护实行三级保护，级数再增加将没有使用意义。
煤矿井下供电“三大保护”管理规定第一条为了保证井下安全供电、预防触电和电火花事故，根据《煤矿安全规程》的有关规定，结合能源公司所属生产矿井的特征，特制定本管理规定。
第二条煤矿井下供电“三大保护”是指（简称）：保护接地、漏电保护、短路保护。
第三条煤矿井下供电“三大保护”的入井、安装、运行、维护和检修必须严格按原煤炭工业部制定的《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》和《煤矿井下低压电网短路保护装置的整定细则》执行（以下简称“三个细则”）。
第四条组织落实：1.各矿机电部应由主管电气的工程技术人员负责井下低压供电“三大保护|”业务技术管理工作；2.机电队应有一名副队长或技术员负责落实井下供电“三大保护”的入井、安装、运行、维护和检修具体管理工作；3.机电队维修电气班应有专职维修电工负责井下低压“三大保护”试验、调试、整定、维护等工作。
第五条各矿机电部应制定本矿井下供电“三大保护”的管理制度；管理制度及管理职责要落实到具体的人员；编制管理制度的同时应配套制定奖惩细则。
第六条矿机电部、机电队的工程技术人员应掌握并熟习“三个细则”并对机电维修工和负责整定的工作人员进行业务技术指导及培训工作。
第七条由于煤矿井下生产，特别是采区和掘进头面随着开采的深度和广度在不断地变化，井下低压供电系统也是在不断的变化，这就要求井下“三大保护”必须随着供电系统的变化而变化，并随时对变化的线路、设备进行计算、整定保护，保证供电系统的安全、灵敏、可靠。
第八条“三大保护”的基础工作1.绘制井下低压供电系统图；绘制电气设备布置图；2.按供电系统图计算各点的保护整定值；3.按供电系统图设置检漏装置；4.按电气设备布置图设置保护接地网、接地极；5.对各点的整定值进行整定、校验；6.对各点的接地点进行检查、测试；7.对各点的检漏装置进行检查、试验；第九条“三大保护”各种计算资料、测试数据、原始记录必须由机电部保存，保存时间三年以上。
煤矿井下供电系统的过流保护、漏电保护、接地保护统称为煤矿井下电器的三大保护。
井下常见的漏电故障可分为集中性漏电和分散性漏电两类。
集中性漏电是指漏电发生在电网的某一处或某一点，其余部分的对地绝缘水平仍保持正常。
分散性漏电是指某条电缆或整个网络对地绝缘水平均匀下降或低于允许绝缘水平。
二、漏电保护方式漏电保护方式有漏电保护、选择性漏电保护、漏电闭锁。
ｌ．漏电保护目前使用的漏电保护装置种类很多，有电子电路的，也有单片计算机控制的。
这里介绍的漏电保护，从原理上也叫附加直流电源漏电保护，如图４—１所示。
其工作原理是：漏电继电器用直流电进行绝缘监视，当人体触电时，绝缘电阻降低，其回路如下：电源接地极人体负荷线Ｃ相～ＳＫ（三相电抗器）ＬＫ（零序电抗器）Ω（欧姆表）ＺＪ（直流继电器）电源，ＺＪ吸合ＺＪ１闭合ＴＱ（跳闸线圈）有电触点断开ＤＷ（馈电开关）断开一切断了供电回路。
如果绝缘阻值高于整定值时，直流监测电流小于ＺＪ的动作电流，馈电开关不会跳闸，正常供电。
２．选择性漏电保护选择性漏电保护大多利用零序电流方向保持原理，如图４—２所示，采用的主要检查元件是零序电流互感器。
零序电流互感器有一个环形铁芯，其上缠有二次绕组，环形铁芯套在电缆上，穿过铁芯电缆中的三根芯线就是它的一次绕组。
３．漏电闭锁漏电闭锁是指在开关合闸前对电网进行绝缘监测，当电网对地绝缘阻值低于闭锁值时开关不能合闸，起闭锁作用。
三、漏电保护装置的整定、维护及检修１．漏电保护装置的整定漏电继电器动作电阻值是以网路绝缘电阻为基准确定的，即当低压电网绝缘水平下降到对人触电有危险时，漏电继电器应动作，并切断电源。
因此，把这个对人身触电有危险的电网极限绝缘电阻值，定为漏电继电器的动作电阻值。
对漏电保护和漏电闭锁装置按表４—１整定。
第二节过电流保护一、过电流故障的危害及原因过电流是指流过电气设备和电缆的电流超过了额定值。
其故障有短路、过负荷和断相。
第三节保护接地漏电保护的侧重点是故障发生后的跳闸时间，一旦发生漏电或人身触电．应尽快切断电源，将故障存在的时间减少到最短。
煤矿实用安全、防爆、供电三大保护标准手册一、安全用电（1）井下供电必须做到十不准：不准带电检修，不准甩掉无压释放或电流保护装置，不准甩掉漏电继电器和局部通风机的风电、瓦斯电闭锁装置，不准明火操作、明火打点，不准用铜、铝、铁丝代替保险丝，停风停电的采掘工作面未经检查瓦斯不准送电，有故障的供电线路不准强行送电，电气设备的保护装置失灵后不准送电，失爆电气设备不准使用，不准在井下拆卸矿灯。
（2）井下供电应做到“三无”、“四有”、“两齐”、“三全”、“三坚持”；“三无”是指无鸡爪子，无羊尾巴，无明接头；“四有”是指有过电流和漏电保护装置，有螺钉和弹簧垫，有密封圈和挡板，有接地装置；“两齐”是指电缆悬挂整齐，设备硐室清洁整齐；“三全”是指保护装置全，绝缘用具全，图纸、资料全；“三坚持”是指坚持使用检漏继电器，坚持使用煤电钻、照明和信号综合保护，坚持使用风电和瓦斯电闭锁。
（3）供电安全作业制度主要有工作票制度、工作许可制度、刀闸实验操作票和工作监护制度、停送电制度。
高压停送电的操作有专责电工执行，严格执行谁停电谁送电的停电制度，严禁有约时停送电现象发生。
检修或搬迁井下电气设备、电缆和电线前必须停电，用与电源电压相适应的验电笔验电，确认无电后再挂装接地线，对电气设备进行放电；所有开关的闭锁装置必须能可靠的防止擅自送电，防止擅自开盖操作开关，把手在切断电源时必须闭锁并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。
高压线路和设备倒闸操作时，必须执行操作制度和监护制度，操作人员必须填写操作票，操作时必须两人执行，一人操作，一人监护。
（4）触电事故是指人体触及带电体或者人体接近高压带电体时，有电流流过人体而造成的事故。
电流对人的伤害大致分为电击和电伤，电击是指电流流过人体内部，造成人体内部器官损伤和破坏；电伤是指强电流瞬间通过人体的某一局部或者电弧对人体表面造成的烧伤。
触电事故中，大多数是电击事故。
煤矿井下电网的三大保护煤矿井下巷道狭窄，空气潮湿，工作条件恶劣，容易发生各种电气事故，因此需要采取必要的安全措施，设置可靠的保护装置，才能保证矿井生产的安全供电。
井下作业恶劣，很容易发生电气设备及电缆相间短路、漏电而引起电火灾、瓦斯和煤尘爆炸、触电等事故，为了保证煤矿井下供电的安全性，煤矿井下设置三大保护即过流保护，漏电保护和保护接地。
标签：过流；漏电；接地1 过流保护过电流是指实际通过电气设备或电缆的工作电流超过了额定电流值。
引起过流的主要原因有短路、过载和电动机单相运转等，因此过流保护通常包括短路保护、过负荷保护、断相保护等。
目前，煤矿井下低压电网使用的过流保护装置主要有熔断器、过流继电器、热继电器及综合保护装置等。
过流保护装置在保护中应满足四个要求：（1）选择性，只切除故障部分，而其余非故障部分则继续运行。
（2）可靠性，不拒动，不误动。
（3）动作迅速，在故障情况下保护装置迅速动作并切断其供电电源，以免事故进一步扩大。
（4）动作灵敏，保护装置应满足灵敏度的要求。
短路保护、过载保护和断相保护都属于过流保护，但是有本质的区别。
短路保护的动作时间要短，其动作值设定较大，过载保护和断相保护按反时限延时动作，动作时间与过载电流的大小有关，其动作值设定小于短路保护的动作值。
煤矿目前使用的过流保护装置中熔断器只能做电机短路保护，各种继电器必须与接触器或脱扣器配合实现过流保护，其中热继电器只适用于做过载保护和断相保护，而电子继电器具有功能完善、保护齐全、灵敏可靠等优点，特别是计算机技术的发展，用单片机集成电路取代分立电子元件电路使其优点更为突出，在矿井供电控制中得到广泛运用。
2 漏电保护煤矿井下巷道中空气潮湿，在此条件下运行的电气设备，虽然对其绝缘有一些特殊的要求，但漏电故障仍时有发生，特别是采区的低压电缆，还时常被脱落的岩石或煤块砸坏，更会发生漏电事故。
漏电事故不仅会使电气设备进一步损坏，形成短路，而且还可以导致人身触电和瓦斯煤尘爆炸危险，因此，井下设备必须装设作用于开关跳闸的漏电保护装置。

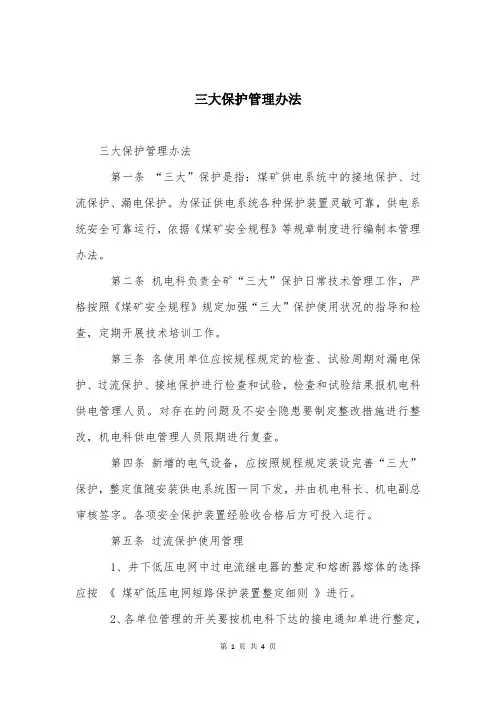

三大保护管理办法三大保护管理办法第一条“三大”保护是指：煤矿供电系统中的接地保护、过流保护、漏电保护。
为保证供电系统各种保护装置灵敏可靠，供电系统安全可靠运行，依据《煤矿安全规程》等规章制度进行编制本管理办法。
第二条机电科负责全矿“三大”保护日常技术管理工作，严格按照《煤矿安全规程》规定加强“三大”保护使用状况的指导和检查，定期开展技术培训工作。
第三条各使用单位应按规程规定的检查、试验周期对漏电保护、过流保护、接地保护进行检查和试验，检查和试验结果报机电科供电管理人员。
对存在的问题及不安全隐患要制定整改措施进行整改，机电科供电管理人员限期进行复查。
第四条新增的电气设备，应按照规程规定装设完善“三大”保护，整定值随安装供电系统图一同下发，并由机电科长、机电副总审核签字。
各项安全保护装置经验收合格后方可投入运行。
第五条过流保护使用管理1、井下低压电网中过电流继电器的整定和熔断器熔体的选择应按《煤矿低压电网短路保护装置整定细则》进行。
2、各单位管理的开关要按机电科下达的接电通知单进行整定，不得随意调整整定值、擅自改变电气继电保护整定值。
3、各种开关甩掉或短接过流继电保护的、过负荷保护超过电机额定电流1.1倍及以上的、短路保护超过总电流8倍以上的或整定不合理的要追究机电队长和包机人责任。
因甩掉或短接保护造成设备损坏的，按设备原值对责任单位处罚，并对有关责任人员进行处罚。
4、严禁使用铁丝、铜丝代替保险丝，或将不同额定电流熔体并联使用。
5、入井使用的馈电开关必须做过流试验，合格后方可入井使用，供配电系统继电保护装置每6个月进行检查整定一次。
6、运行中的电气设备的保护装置由负责维护的电工负责定期检查，如发现动作有误或整定值有差错时，应及时向机电队长和机电科供电管理人员汇报，由机电科电气管理人员根据实际情况作必要的调整。
第六条接地保护使用管理1、保护接地装置必须严格按照《煤矿安全规程》第 482～487 条及《煤矿井下保护接地装置的安装、检查、测定工作细则》相关要求进行安装、运行、检查。
煤矿井下供电三大保护（一）矿井低压电的电流保护一、常见过电流故障的类型低压电网运行中，常见的过电流故障有短路、过负荷（过载）和单相断线三种情况。
什么是短路电流？我们首先通过一个简单的实例来说明这一问题：在正常情况下流过导线、灯的电流为：I=V/R=220/（R1+R2+R3）=220/50.48=4.36A如果在灯头处两根导线相互碰头等于灯泡电阻没有接入，此时流过导线的电流则为：I=V/R=220/（R2+R3）=220/2.08=105.5A1、短路是指供电线路的相与相之间经导线直接逢接成回路。
短路时，流过供电线路的电流称为短路电流。
在井下中性点不接地的供电系统中，短路分为三相、两相两种，而单相接地不属于短路，但可发展为短路。
⑴短路故障发生的原因①线路与电气设备绝缘破坏。
例如，绝缘老化、绝缘受潮，接线（头）工艺不合格，设备内部的电气缺陷和电缆质量低及大气过电压等。
②受机械性破坏。
例如，受到运输机械的撞击，片帮、冒顶物的砸伤，炮崩，电缆敷设半径过小等。
③误接线、误码操作。
例如，相序不同线路的并联，带电进行封装接地线与带封装接地线送电，局部检修送电等。
④严重隐患点。
例如，“鸡爪子”、“羊尾巴”处。
⑤带电检修电气设备。
⑥带电移挪电气设备。
⑵短路故障的危害短路事故是煤矿常见的恶性事故之一，它产生的电流很大，在短路点电弧的中心温度一般在2500℃~4000℃，可在极短的时间内烧毁线路或电气设备，甚至引起火灾。
在遇瓦斯、煤尘时，可以引起燃烧或爆炸.短路可使电网电压急剧下降，影响电气设备的正常工作。
2、过负荷过负荷也称为过载，是指实际流过电气设备的电流超过其额电流，又超过了允许的过流时间。
从过流和时间两个量来说，都是相对量，必须具备过流和超时这两个条件，才称为过负荷。
过负荷常烧坏井下电气设备，造成过负荷的原因有：电源电压过低；重载起动；机械性堵转和单相断相。
其共同表现是：电气设备超允许时间的过电流，设备的温升超过其允许温升，有时会引起线路着火，甚至扩大为火灾或重大事故。
3、断相供电线路或用电设备一相断开时称为断相。
电动机的此种运转状态叫单相运行。
断相时产生于供电线路，有时产生于设备内部，其断相的原因有：电缆与电缆的连接、电缆与用电设备的连接不牢，松动脱落或一相虚接而烧断；熔断器有一相熔断；电缆芯线受外力作用而断开。
其危害主要表同为过负荷，即电动机电流增加，转矩下降，温度升高，甚至烧毁电动机。
二、低压电网短路电流的计算低压电网短路电流计算的目的，其一是接最大短路电流选择开关设备，使开关的遮断电流大于所保护电网发生的最大三相短路电流；其二是接保护线路最末端的两相短路电流校验其保护装置的灵敏度，从而达到保护装置的要求。
短路电流的计算，应根据井下低压电网的实际情况，力求计算过程简单，并设定一些条件。
㈠计算低压电网短路电流的设定条件⑴低压共电系统的容量为无穷大时,变压器二次空载电压维持不变。
⑵计算线路阻抗时，电缆的电阻值若小于其电抗值的三分之一，可忽略电缆的电阻。
⑶计算低压电网短路电流可不计算高压电网阻抗。
忽略开关的接触电阻和弧光电阻。
㈡低压电网短路电流的计算短路电流的计算，有公式法和图表法两种。
图表法使用简单，但不如公式法准确。
1、公式计算法1)利用公式计算短路电流(1)两相短路电流的计算公式：∑∑+=22)2(d )()(2X R U I PΣR—短路回路内一相电阻值的总和，ΩΣX—短路回路内一相电抗值的总和，ΩΣR=R1/Kb2+Rb+R2ΣX=Xx+X1/Kb2+Xb+X2Xx—根据三相短路容量计算的系统电抗值，ΩR1、X1—高压电缆的电阻、电抗值，ΩKb—矿用变压器的变比，若一次电压为6000伏，二次电压为400伏、690伏、1200伏时，变比依次为15、8.7、5Rb、Xb—变压器的电阻、电抗值，ΩR2、X2—低压电缆的电阻、电抗值，Ω⑵用公式法计算两相短路电流的准备工作：①原始资料的搜集。
包括低压供电图；电网电压等级；所用变压器型号；分段电缆的型号、规格、长度；开关型号。
②保护范围内两相短路点的选定。
③对查表找（见《电工手册》变压器数据表）或计算变压器和每段电缆的电阻、电抗值；求出短路回路内一相电阻值、电抗值的总和，便于利用公式计算。
以上前两项内容可标注在低压供电系统图上。
2）三相短路电流的计算2、用图表法计算两相短路电流用图表法计算两相短路电流虽比不上公式法计算得准确，但也能满足要求。
其步骤如下：⑴搜集原始资料.同公式法步骤.⑵确定每台开关的范围.⑶将实际使用电缆的截面长度换算为标准电缆截面为50mm2的电缆长度.换算方法是：实际电缆长度乘以换算系数。
常用换算表格如下：⑷计算短路点至变压器⑸查表求出该点的两相短路电流值。
查表求Id（2）时应注意：①变压器的型号、容量和运行方式要相符。
②实际电压要与表中电压等级相符。
⑹根据Id（2）与Id（3）的关系，算出三相短路电流。
2、短路电流的计算实例如下图所示：解：⑴L1的换算电缆长度为L1h=600m（属于标准截面电缆）。
L2的换算长度为：L2h=150×1.91=286.5m⑵d1点至变压器之间的电缆换算长度之和为:L1h+L2h=600+286.5=886.5m⑶查表可知d1点的两相短路电流为:Id1(2)=681A⑷该点的三相短路电流为:Id1(3)=1.15Id1(2)=783A三、低压电网过流保护装置的整定过流保护装置是煤矿井下电气设备使用最普遍的保护装置之一。
《煤矿安全规程》规定：井下高压电动机、动力变压器的高压控制设备应具有短路、过负荷、接地和欠压保护功能；井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置；低压电动机的控制设备应具备短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。
另外，通信线路必须在入井处装设熔断器和防雷装置。
由此可见看出过流保护装置在使用中的重要性，所以井下电气工作人员必须学会过流保护。
低压电动机的控制设备应具备短路、过负荷、单相断线、漏电闭锁保护装置及远程控制装置。
另外，通信线路必须在入井处装设熔断器和防雷装置。
由此可见看出过流保护装置在使用中的重要性，所以井下电气工作人员必须学会过流保护的整定和校验，确保供电安全。
⑴根据被保护设备的正常负荷和起动电流大小来选择。
考虑合适的倍数，一般熔体额定电流应为被保设备额定电流的1.8~2.6倍。
⑵根据供电电路中，上下级之间保护整定值的配合要求选择防止越级保作。
⑶根据设备起动时重载还是轻载来择。
⑷根据被保护设备的重要性、数量及起动特点来选择。
2、熔体的选择⑴作为电力干线保护时，熔体的选择：e Q R I I I ∑+≈ 2.5-1.8e 式中：IR—熔体额定电流，AIQe—容量最大的电动机的额定起动电流，对于有数台电动机同时起动的工作机械，若其总功率大于单台起动的容量最大的电动机功率时，IQe 则为这几台同时起动的电动机之和，AΣIe—其余电动机的额定电流之和，A1.8~2.5——当容量最大的电动机起动时，保证熔体不熔化系数，对于不经常起动和轻载起动的可取2.5；对于频繁起动和带负载起动的可取1.8~2.5。
如果电动机起动时电压损失较大，则起动电流比额定起动电流小得多，其所取的不熔化系数比上述数值可略大一些，但不能将熔体的额定电流取得太小，以免在正常工作中由于起动电流过大烧坏熔体，导致单相运转。
伏，熔体额定电流为100A及以下时，系数取7；电流为125A时，系数取6.4；电流为160A时，系数取5；电流为200A时，系数取4；当电压为127伏时，不论熔体额定电流大小，系数一律取4。
3、电磁式过电流继电器的整定低压电网中使用的电磁式过电流继电器是一种直接动作的一次式过电流继电器，多数装在矿用馈电子表开关中，作为变压器二次侧馈出线的总保护。
另一种是装在矿用磁力开关中的限流热继电器的电磁元件，主要用于支线和电动机的保护。
它们都是电磁式的，如果作为短路保护使用时，无选择性。
低压电网中电磁式过流继电器动作电流的整定应满足如下两个基本要求：一是被保护设备通过正常最大工作电流时，保护不应动作；二是被保护设备发生最小两相路时，保护应能可靠动作。
⑴用于保护电缆干线的电磁过流保护的整定：低压馈电开关中的这保护和部分隔爆磁力起动器的限流电磁元件接下式选择：IZ≥IQe+KxΣLe式中：IZ——过流保护装置的整定值，AKx——需用系数，取0.5~1IQe、ΣLe同熔体选择中含义.⑵用于保护电动机或电缆支线的装置接下式选择:IZ≥IQe另外,对于过负荷所使用的热继电器接照Iz≤Ie选择,其可靠性按电子保护器的校验方法进行校验.煤矿井下常驻机构用电动机的额定起动电流的选值：对于绕线型电机,其近似值可用1.5乘以额定电流;对于鼠笼式电动机,其近似值可用额定电流乘以6；对于某些大容量电动机，其IQe最好用实际起动电流进行计算。
当线路上串联两台及两台以上开关时（其间设有分支线路），则上一级开关的整定值，也应按下一级开关保护范围最远点的两相拓路电流来校验，其灵敏度过应满足1.2~1.5的要求，以保证双重保护的可靠性。
若经上式校验，不能满足要求时，可采取调整Id（2）的措施：①虽大干线或支线电缆截面。
②采用移动变电站或移动变压器，减少低压电缆的长度。
③采用变压器并联或更换大容量变压器。
④采用相敏保护器或软起动技术。
⑤增设开关，进行分段保护。
4、电子保护器的电流整定电子保护器同时具有过负荷延时保护、短路瞬时动作等性能，是煤矿井下电气保护的发展方向。
⑴馈电开关中电子保护器的短路保护整定原则、计算方法和校验与电磁式过流保护相同。
整定保护范围大，为3~10倍的馈电开关额定电流；其过载长延时保护电流整定值按实际负荷电流整定，其整定范围为0.4~1倍的馈电开关额定电流。
⑵磁力起动器中电子保护器的过流整定。
其整定公式为：Iz≤Ie式中：Iz——电子保护器的过流整定值，为电动机额定电流的近似值，A Ie——电动机的额定电流，A当电动机的运转电流大于整定值时，电动机即出现过载，电子保护器将延时动作；当运行中电流达到整定电流的8倍及其以上时，即躲过了起动电流，电子保护实现短路瞬时动作。
磁力起动器中电子保护器过流整定值的校验，应满足下式要求。
即（二）漏电保护一、井下漏电故障的类型及原因和危害：1、漏电和漏电故障漏电是指在电网对地电压的作用下，电流沿电网对地的绝缘电阻和分布电容流入大地，这一电流称为电网对地的漏电电流，简称漏电。
在变压器中性点不接地的供电系统中，当电网中的任何一相，不论什么原因，使其绝缘遭到破坏，出现漏电时，它对电网的平衡影响很小，不会影响电动机正常运转。
这种漏电隐患在供电中长期存在下去的现象，称为漏电故障。
2、漏电故障的类型漏电故障是低压供电系统工程中的常见故障。
