35KV美式箱变技术参数表

美式箱变技术参数项目名称：项目单位：1、设备名称、型号、数量：序号设备名称设备型号数量1 美式箱变ZGS11-Z-630/10 1 232、技术标准GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.10 电力变压器第10部分：声级测定GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB7251 低压成套开关设备GB/T17467 高压/低压预装式配电站GB/T 17468 电力变压器选用导则GB/T 6451 油浸式电力变压器技术参数和要求GB 2900.15 电工术语：变压器、互感器、调压器和电抗器JB/T8637 无励磁分接开关GB/T 14048.1 低压开关设备和控制设备总则GB3804 3.6kV～40.5kV高压交流负荷开关GB/T11022 高压开关设备和控制设备标准的共用技术要求GB 4208 外壳防护等级（IP代码）3、设备使用条件序号名称项目需求值或表述投标人保证值3.1 额定电压103.2 最高运行电压（kV）123.3 系统中性点接地方式不直接接地3.4 额定频率（Hz）503.5 污秽等级Ⅲ3.6 环境温度3.6.1 最高日温度（℃）403.6.2 最低日温度（℃）-253.6.3 最大日温差（K）253.6.4 最热月平均温度（℃）303.6.5 最高年平均温度（℃）203.7 湿度（%）3.7.1 日相对湿度平均值（≤%）953.7.2 月相对湿度平均值（≤%）903.8 海拔高度（≤m）1,0003.9 太阳辐射强度（W∕cm2）0.13.10 最大覆冰厚度（mm）10353.11 离地面高10m处，维持10min的平均最大风速（m/s）3.12 耐地震能力3.12.1 地面水平加速度（m/s2） 21.673.12.2 正弦共振三个周期安全系数（≥）3.13 安装场所户外4、产品性能4.1 设备技术性能参数序号名称项目需求值或表述投标人保证值1.1 技术特性表1.1.1 12kV负荷开关1.1.1.4 工位见表61.1.1.9 转移电流（A）投标人提供1.1.1.10 交接电流（A）投标人提供1.1.1.11 熔断器见表61.1.2 变压器1.1.2.1 型号三维立体卷铁芯1.1.2.2 额定容量（kVA）630KVA1.1.2.3 分接范围±2*2.5%1.1.2.4 联接组别Dyn111.1.2.5 绝缘水平1.1.2.7 空载损耗（kW）0.571.1.2.8 负载损耗（kW） 4.521.1.2.9 空载电流（％）0.15％1.1.3 框架断路器（0.4kV）1.1.3.1 型号投标人提供1.1.3.2 额定电流（A）见表61.1.3.5 极数见表61.1.3.8 分闸时间（ms）投标人提供1.1.3.9 合闸时间（ms）投标人提供1.1.3.10 智能脱扣器选型投标人提供1.1.41.1.4.1 型号投标人提供见续表2.箱式变电站1.1.4.2 额定电流（A）标准配置表1.1.4.7 脱扣器选型投标人提供1.1.51.1.5.1 型号投标人提供1.1.5.2 变比投标人提供1.1.6 电容器（0.4kV）1.1.6.1 型号投标人提供1.1.6.3 额定容量（kVA）投标人提供1.1.7 低压母线1.1.7.1 母线材质投标人提供1.1.8 低压防雷及浪涌保护器1.1.8.1 型号投标人提供1.1.9 箱变噪声水平1.1.9.1 噪声水平见表61.2 续表.三维立体卷铁芯油浸配电变压器标准参数表1.2.1 变压器容量（kVA）6301.2.2 高压（kV）10.51.2.3 联结线标号Dyn111.2.4 空载损耗（kW）0.571.2.5 短路阻抗（%） 4.01.3 续表2.箱式变电站标准配置表1.3.1 高压侧接线方式1.3.1.1 终端型1.3.1.1.1 变压器容量（kVA）6301.3.1.1.2 低压出线回路5x400A1.3.1.1.3 电容器容量标准按变压器容量20%－40%配置4.2 温升极限：变压器在负极限分接额定容量运行时产生最大损耗的情况下，线圈平均最高温升≤65K，顶层最高油温升≤55K，油箱局部最高温升≤80K。

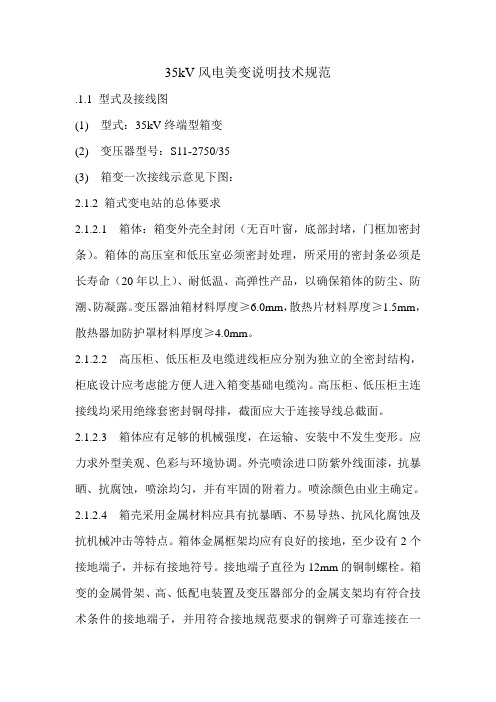

35kV风电美变说明技术规范.1.1 型式及接线图(1) 型式：35kV终端型箱变(2) 变压器型号：S11-2750/35(3) 箱变一次接线示意见下图：2.1.2 箱式变电站的总体要求2.1.2.1 箱体：箱变外壳全封闭（无百叶窗，底部封堵，门框加密封条）。

箱体的高压室和低压室必须密封处理，所采用的密封条必须是长寿命（20年以上）、耐低温、高弹性产品，以确保箱体的防尘、防潮、防凝露。

变压器油箱材料厚度≥6.0mm，散热片材料厚度≥1.5mm，散热器加防护罩材料厚度≥4.0mm。

2.1.2.2 高压柜、低压柜及电缆进线柜应分别为独立的全密封结构，柜底设计应考虑能方便人进入箱变基础电缆沟。

高压柜、低压柜主连接线均采用绝缘套密封铜母排，截面应大于连接导线总截面。

2.1.2.3 箱体应有足够的机械强度，在运输、安装中不发生变形。

应力求外型美观、色彩与环境协调。

外壳喷涂进口防紫外线面漆，抗暴晒、抗腐蚀，喷涂均匀，并有牢固的附着力。

喷涂颜色由业主确定。

2.1.2.4 箱壳采用金属材料应具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。

箱体金属框架均应有良好的接地，至少设有2个接地端子，并标有接地符号。

接地端子直径为12mm的铜制螺栓。

箱变的金属骨架、高、低配电装置及变压器部分的金属支架均有符合技术条件的接地端子，并用符合接地规范要求的铜辫子可靠连接在一起。

2.1.2.5 箱体不带操作走廊。

箱壳门应向外开，开启角度应大于90°，并设定位装置。

箱式变应装有把手、暗闩和能防雨、防堵、防锈的暗锁。

2.1.2.6 箱式变电站的噪音水平不应大于规定的变压器噪音水平。

2.1.2.7 箱体顶盖的倾斜度不应小于3°，并装设防雨檐。

箱体顶盖采用双层结构。

2.1.2.8 箱式变电站内部电气设备(1) 箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。

(2) 母线宜采用绝缘母线，并设有安全防护措施。

精心整理美式箱变技术参数项目名称：项目单位：1、设备名称、型号、数量：2、击试GB7251低压成套开关设备GB/T17467高压/低压预装式配电站GB/T17468电力变压器选用导则GB/T6451油浸式电力变压器技术参数和要求GB2900.15电工术语：变压器、互感器、调压器和电抗器JB/T8637无励磁分接开关GB/T14048.1低压开关设备和控制设备总则GB38043.6kV～40.5kV高压交流负荷开关GB/T11022高压开关设备和控制设备标准的共用技术要求GB4208外壳防护等级（IP代码）4.2温升极限：变压器在负极限分接额定容量运行时产生最大损耗的情况下，线圈平均最高温升≤65K，顶层最高油温升≤55K，油箱局部最高温升≤80K。

4.3标称绝缘水平及试验要求:10KV绕组:LI75AC350.4KV绕组:AC2.55、设备配置组件与材料配置表.5.1高压熔断器配置:见附图5.2无功补偿配置:见附图6、设备部件要求.6.1箱体外壳应采用防腐处理,并有牢固附着力、均匀一致的表面覆盖层的金属材料(或采用耐老化、阻燃的非金属材料)制成,其防护等级为：IP3X。

6.2箱体有足够的机械强度,在起吊、运输和安装中不得变形或损伤。

6.3箱体不带操作走廊。

高压间隔、低压间隔和变压器布置成形。

6.4箱体上的所有的门应向外开,开启角度不小于90°,并设有定位装置。

门应有缓冲的功能,并装有把手、暗闩和不宜被破坏,侵害的专用锁,箱体外(含基础)无外露可拆卸的螺栓。

6.5箱体和箱柜的内外表面应平整、光洁;且无锈蚀,涂层脱落和磕碰损伤,涂料层应200～600mm6.66.76.86.9置。

7、7.17.1定。

7.2低压配电部分试验符合GB7251.1《低压成套开关设备和控制设备》的规定。

7.3低压补偿部分试验符合GB/T15576《低压成套无功功率补偿装置》的规定。

8、技术资料要求.签订技术协议后，厂方保证在七日内提供变压器外型尺寸图、安装基础平面图。

美式箱变说明书一、 美变技术参数美式箱变主要技术参数如下：● 额定电压：10kV+2×2.5/0.4kV；10kV+5%/0.4● 最高电压：12kV● 接线组别：Dyn11,YynO● 额定容量：100 125 160 200 250 315 400 500 630 800 1000 1250 kV A；● 额定频率：50H z● 绝缘水平：1分钟工频耐压：35kV雷电冲击耐压：75kV● ELSP后备保护高压熔断器开断容量：50kA● 高压负荷开关短路关合电流：12.5kA● 线圈及导体材料：铜● 环境温度：-45~+40℃(45#油)-25~+40℃（25#油）● 允许温升：65℃● 噪音水平：48~55dB● 防护等级：IP43● 冷却方式：油浸自冷● 压力释放装置：0.5个大气压（箱体内外压差）● 有关短路阻抗、损耗、重量见铭牌二.安装1、验收检查一旦箱变到货，一定要检查箱变有无破损、脱落、松动、漏油现象，运输中是否发生损坏或装卸不当，把发现的任何损坏或缺陷通知本公司，以便尽快妥善处理。

2、安装条件1）安装地点箱变45#油的凝点为-45℃；25#油的凝点为-25℃，充25#油的箱变不能用于环境温度低于-25℃的地区。

无论箱变充45#油还是25#油，如果在环境低于-20℃时投运，需要空载运行24个小时进行预热，然后逐渐增加负载。

2）箱变基础箱变应安装在混凝土台基上，台基应足以承受箱变的重量。

操作杆长约1.5米，为了便于操作，箱变前应预留2米的操作空间。

箱变地基应有接地装置，接地电阻应符合规格要求，一般是：R≤4Ω3、安装箱变1）使用起重机或升降机吊装箱变的后部较重，前部较轻，使用吊钩或起重机不当可能造成箱变或其附件的严重损坏，或引起人员伤害。

检查它的重量以及所有吊钩或起重设备的承受能力和使用状况。

不可使用磨损、损坏了的钢缆或吊环。

不可使用起吊能力小于箱变铭牌上所示重量的起重设备。

美式箱变技术参数公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]美式箱变技术参数项目名称：项目单位：1、设备名称、型号、数量：2、技术标准GB 电力变压器第1部分：总则GB 电力变压器第2部分：温升GB 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 电力变压器第5部分：承受短路的能力GB/T 电力变压器第10部分：声级测定GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB7251 低压成套开关设备GB/T17467 高压/低压预装式配电站GB/T 17468 电力变压器选用导则GB/T 6451 油浸式电力变压器技术参数和要求GB 电工术语：变压器、互感器、调压器和电抗器JB/T8637 无励磁分接开关GB/T 低压开关设备和控制设备总则GB3804 ～高压交流负荷开关GB/T11022 高压开关设备和控制设备标准的共用技术要求GB 4208 外壳防护等级（IP代码）3、设备使用条件4、产品性能设备技术性能参数温升极限：变压器在负极限分接额定容量运行时产生最大损耗的情况下，线圈平均最高温升≤65K，顶层最高油温升≤55K，油箱局部最高温升≤80K。

标称绝缘水平及试验要求:10KV绕组:LI75 AC35绕组:5、设备配置组件与材料配置表.高压熔断器配置:见附图无功补偿配置:见附图高压负荷开关配置:见附图低压主开关配置:见附图低压出线回路:见附图材料配置表6、设备部件要求.箱体外壳应采用防腐处理,并有牢固附着力、均匀一致的表面覆盖层的金属材料(或采用耐老化、阻燃的非金属材料)制成,其防护等级为：IP3X。

箱体有足够的机械强度,在起吊、运输和安装中不得变形或损伤。

箱体不带操作走廊。

高压间隔、低压间隔和变压器布置成形。

箱体上的所有的门应向外开,开启角度不小于90°,并设有定位装置。

辽宁大唐国际昌图红山风电场新建工程35kV美式箱式变电站招标文件（技术规范部分）招标人：辽宁大唐国际昌图风电有限责任公司设计单位：辽宁电力勘测设计院43二〇一一年四月目录附件1：技术规范 (1)附件2：供货范围 (31)附件3：技术资料和交付进度 (33)附件4：交货进度 (35)附件5：监造、检验和性能验收试验 (36)附件6：技术服务和设计联络 (39)附件7：差异表 (43)43附件1：技术规范1 总则1.1 本技术规范适用于辽宁大唐国际昌图红山风电场新建工程的35kV美式箱式变电站。

它包括变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。

投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求。

1.3 如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求。

偏差(无论多少)都必须清楚地表示在投标文件中的“差异表”中。

1.4 本技术规范所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。

1.5 合同签订后3个月内,投标方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方, 招标方确认。

1.6 若本技术规范各附件前后有不一致的地方，应以有利于设备安全运行、工程质量为原则，由招标方确认。

1.7 本技术规范及相关会议纪要和澄清文件，均与合同正文具有同等法律效力。

2 工程概况辽宁大唐国际昌图红山风电场新建工程（以下简称“昌图红山风电场”）位于辽宁省北部的昌图县泉头镇，规划区域为东经124°3′～124°7′、北纬42°50′～42°53′，海拔136m～183m 之间。

35kV风电美变说明技术规范.1.1 型式及接线图(1) 型式：35kV终端型箱变(2) 变压器型号：S11-2750/35(3) 箱变一次接线示意见下图：2.1.2 箱式变电站的总体要求2.1.2.1 箱体：箱变外壳全封闭（无百叶窗，底部封堵，门框加密封条）。

箱体的高压室和低压室必须密封处理，所采用的密封条必须是长寿命（20年以上）、耐低温、高弹性产品，以确保箱体的防尘、防潮、防凝露。

变压器油箱材料厚度≥6.0mm，散热片材料厚度≥1.5mm，散热器加防护罩材料厚度≥4.0mm。

2.1.2.2 高压柜、低压柜及电缆进线柜应分别为独立的全密封结构，柜底设计应考虑能方便人进入箱变基础电缆沟。

高压柜、低压柜主连接线均采用绝缘套密封铜母排，截面应大于连接导线总截面。

2.1.2.3 箱体应有足够的机械强度，在运输、安装中不发生变形。

应力求外型美观、色彩与环境协调。

外壳喷涂进口防紫外线面漆，抗暴晒、抗腐蚀，喷涂均匀，并有牢固的附着力。

喷涂颜色由业主确定。

2.1.2.4 箱壳采用金属材料应具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。

箱体金属框架均应有良好的接地，至少设有2个接地端子，并标有接地符号。

接地端子直径为12mm的铜制螺栓。

箱变的金属骨架、高、低配电装置及变压器部分的金属支架均有符合技术条件的接地端子，并用符合接地规范要求的铜辫子可靠连接在一起。

2.1.2.5 箱体不带操作走廊。

箱壳门应向外开，开启角度应大于90°，并设定位装置。

箱式变应装有把手、暗闩和能防雨、防堵、防锈的暗锁。

2.1.2.6 箱式变电站的噪音水平不应大于规定的变压器噪音水平。

2.1.2.7 箱体顶盖的倾斜度不应小于3°，并装设防雨檐。

箱体顶盖采用双层结构。

2.1.2.8 箱式变电站内部电气设备(1) 箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。

(2) 母线宜采用绝缘母线，并设有安全防护措施。

（工程名称）二期30MW光伏并网发电项目工程35kV美式箱变技术规范书买方：设计方：卖方：2014年09月目录第1章一般规定与规范 (1)1.1总则 (1)1.2工作内容及招标设备范围 (1)1.3电站概况及自然条件 (3)1.4 设备运行环境条件及布置 (3)室外箱式升压变电站布置在光伏阵列逆变器室附近，户外落地式布置。

(3)本技术条件中各个设备在设计、制造时，应根据本电站实际海拔按国家有关标准对设备外绝缘放电电压进行修正并附相关试验报告及文字说明。

(3)1.5 标准及规范 (3)1.6 接口与协调 (5)1.7 供方技术文件 (5)1.8 材料、工厂涂漆和保护涂层 (8)1.9 备品备件、专用工具和仪器 (8)1.10 铭牌与标志 (9)1.11 工厂组装、试验见证 (9)1.12 包装、起吊、运输和安装 (10)1.13 对规定设备、组件和材料的变更 (10)1.14 对成套性和互换性的要求 (10)1.15 培训 (11)第2章专用技术条款 (11)2.1 美式箱变 (11)2.1.1美式箱式变电站的总体要求 (11)2.1.2 35kV箱式升压变电站内部电气设备主要参数 (13)2.2 质量保证和试验 (18)2.3 试运行 (20)2.4考核运行 (20)设备各主要部件一览表（配置清单） (21)签字页 (26)第1章一般规定与规范1.1总则1.本技术文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供方应提供符合本规范和有关最新工业标准的优质产品。

2.供方应参加设备在现场的调试运行，试运行中如出现质量问题应负责及时处理。

3.如未对本技术文件提出偏差，将认为供方提供的设备符合规范书和标准的要求。

偏差（无论多少）都必须清楚地表示在技术文件中的“差异表”中。

4.合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。
