雷达物位计使用说明书目录一、脉冲型雷达物位计测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12二、导波型雷达物位计测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23一、脉冲型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
导波雷达物位计说明书工作原理：导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。
它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定物位变化情况。
由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。
一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点：导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
具有以下特点1、通用性强：可用于连续测量液体及固体粉料、粒料及液体的物位；缆式探头：主要用于测量液体及固体料位，最大测量距离35米；杆式探头：主要用于液体；同轴杆式探头：用于液体；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口；2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
另外：探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程型号及说明：TQ-DLUL厂家代号C1 8㎜缆式探头/不锈钢（最大量程35m、-40~250℃）探头型式及材料C2 10㎜杆式探头/不锈钢（最大量程6m、-40~250℃）C3 同轴管式探头/不锈钢（最大量程6m、-40~350℃）0 螺纹连接过程连接1 标准法兰0 一体化（普通型）电子部件相关1 分离型（3m电缆）2 其他P 普通型防爆选项I 本安型1 现场显示显示及编程器2 编程器3 现场显示+编程器4 无其他选项X 客户的特殊要求：如防爆外壳、量程等测量范围TQ-DLUL C系列导波雷达物位计具有使用范围广、量程大等特点。
TRG804XRADAR LEVEL MITTER-6.3GHzTRG804X系列雷达物位计-6.3GHz 使用说明书TRG804X-DT-JS-1006-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过输入版本号下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要技术参数 (5)3.2 外观及性能参数 (5)3.3 防爆标志 (6)3.4执行标准 (6)4 外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)7 仪表调试 (10)7.1 电气接线 (10)7.2调试操作过程 (11)8注意事项 (17)9故障分析与排除 (17)10拆卸 (18)10.1警告 (18)10.2 废物清除 (18)11 产品认证 (18)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
Q/320700江苏连控技术股份限公司企业标准Q/320700JSLK001-2018雷达液位计2018-1-16发布2018-1-17实施江连控技术股份有限公司发布Q/320700JSLK001-2018前言本标准的格式及规范性技术要素是依据GB/T 1.1－2009《标准化工作导则第1部分：标准的结构和编写》给出的规则进行编写的。
本标准由江苏连控技术股份有限公司提出。
本标准由江苏连控技术股份有限公司负责起草。
本标准起草人：陆启香。
本标准于2018年1月16日首次发布。
雷达液位计1范围本标准规定了高频雷达液位计和导波雷达液位计的要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于高频雷达液位计和导波雷达液位计。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志GB/T13384机电产品包装通用技术条件GB/T15479工业自动化仪表绝缘电阻绝缘强度技术要求和试验方法JB/T9233.6工业自动化仪表通用试验方法环境温度影响GB/T25480仪器仪表运输贮存基本环境条件及试验方法3要求3.1基本参数3.1.1输出信号（a）输出信号为直流电流（4～20）mA；（b）数字输出信号，符合HART协议标准。
3.1.2供电电源直流（24±10%）VDC。
3.1.3正常工作条件环境温度为：（-20～60）℃，环境湿度为：≤95%RH。
3.2外观要求仪表外观应光洁、平整、色泽均匀、铭牌及标识清晰，无碰伤、划痕或污渍，紧固件牢固且无锈斑。
3.3测量范围仪表的测量范围低频雷达液位计为：（0～1）m；高频雷达液位计为：（0～10）m；导波雷达液位计为：（0～1）m3.4示值误差测量范围最大允许误差为:±30mm。
3.5回差回差不超过示值误差的绝对值。

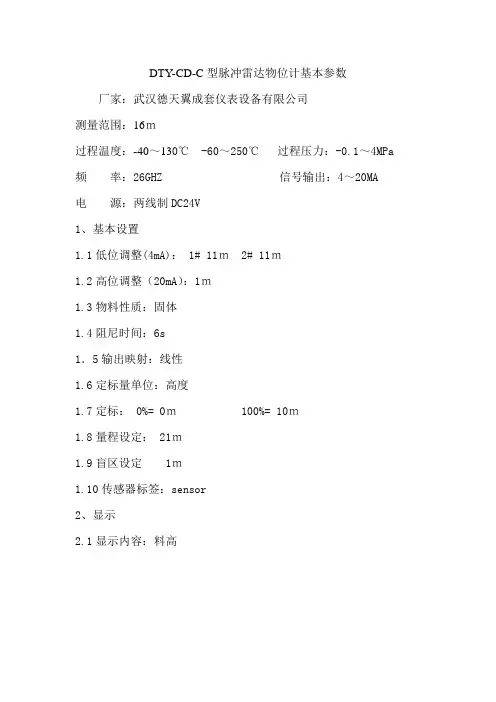

DTY-CD-C型脉冲雷达物位计基本参数厂家：武汉德天翼成套仪表设备有限公司测量范围：16ｍ过程温度：-40～130℃ -60～250℃过程压力：-0.1～4MPa 频率：26GHZ 信号输出：4～20MA电源：两线制DC24V1、基本设置1.1低位调整(4mA)： 1# 11ｍ 2# 11ｍ1.2高位调整（20mA）：1ｍ1.3物料性质：固体1.4阻尼时间：6s1．5输出映射：线性1.6定标量单位：高度1.7定标： 0%= 0ｍ 100%= 10ｍ1.8量程设定： 21ｍ1.9盲区设定 1ｍ1.10传感器标签：sensor2、显示2.1显示内容：料高脉冲雷达物位计参数设置步骤1．按BK键确认返回到主菜单。
2．按OK键选择进入基本设置；其低位调整项中0.00%不变，连按2次OK键进入编程状态，按↑键将数值设置为11.000ｍ，再按OK键确认。
3．按高位调整项100.00%不变，连按2次OK键进入编程状态，按↑键将数值设置为1.000ｍ，再按OK键确认。
4．按物料性质项，按OK键进入编程状态，按选定固体，再按OK键确认。
5．按阻尼时间项，按OK键进入编程状态，按↑键将数值设置为6s，再按OK键确认。
6．按输出映射项查看设置是否为线性。
7．按定标量单位项查看设置是否为高度。
8．按定标项查看设置是否为0%= 0ｍ，100%=10ｍ。
9．按量程设定项，按OK键进入编程状态，按↑键将数值设置为21ｍ，再按OK键确认。
（注意：每次改动完低位调整及高位调整中参数后，一定要重复步骤9中操作！）10．按盲区设定项查看设置是否为1ｍ。
11．按传感器标签项查看设置是否为SENSOR。
12．按BK键返回到主菜单，按显示处，按OK 键进入显示内容项编程状态，按按OK键确认。
2.2 LCD对比度调节3、诊断测量峰值：最小空高值最大空高值3.2测量状态：测量可靠性：41KB传感器状态：ok3.3选择曲线：回波曲线3.5仿真4、服务4.2电流输出：输出模式：4~20MA故障模式：无变化最小电流：4MA4.3复位4.4测量单位：m4.5语言：中文4.6HART工作模式4.7复制传感器数据4.8密码4.9距离偏量：。
