26G雷达液位计1、产品概述●简介HBRD系列传感器是26G高频雷达式液位测量仪表，测量最大距离可达70米。
天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。
●原理雷达液位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。
发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，HBRD系列26G雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。
●特点行业推荐的雷达液位计采用了26GHz的发射频率，因而具有：波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性天线尺寸小，便于安装和加防尘罩等天线防护装置重量轻约1KG，便于安装测量范围最高可达70米，覆盖大型水库等水位测量多种输出电路接口与采集系统配合采用脉冲工作方式，雷达液位计发射功率极低，对人体及环境均无伤害2、仪表介绍：HBRD908HBRD909 应用：河道、湖泊、浅滩测量范围： 30米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus应用：河道、湖泊、浅滩测量范围： 70米过程连接：螺纹G1½ʺ A / 法兰（选配）介质温度： -40～100℃过程压力：常压精度： ±3mm频率范围：26GHz防护等级： IP67 / IP65供电电源：DC（6—24V）/四线信号输出： 4...20mA/HART(两线/四线)RS485/Modbus3、安装安装前的准备请注意以下事项，以确保仪表能正确安装：请预留足够的安装空间。
智能雷达液位计说明书WT-RII-DS2F 智能雷达液位计说明书西安沃泰科技有限公司地址：西安市高新六路52号A座5F目录一、工作原理 (2)二、功能特点 (2)三、适用范围 (3)四、性能指标 (3)五、技术指标 (3)六、安装 (3)七、系统操作说明 (5)7.1操作说明 (5)7.2参数说明 (5)附录一：显示菜单 (6)附录二：常见问题及排除方法 (7)附录三：出厂设备清单 (7)一、工作原理智能雷达液位计是我公司推出的新一代高性能物（液）位测量解决方案产品。
雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处理电路，处理电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比：D = C *T/2其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为：L=E-D二、功能特点智能雷达液位计的设计采用了新型的超低功耗的微控制器MSP430F149和智能化软件，使其具有非常突出的优点：●不受温度、压力等外界环境影响；●波束小，能量集中，抗干扰能力强，精确度高；●系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；●128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；●RS485通讯接口，可实现数据的远距离传输；●软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；●集成了温度补偿电路，可消除温度对测量数据的不良影响；●精度高、稳定性好；●低功耗；●主控制器和传感器采用分体式设计，并可根据现场环境更换不同量程的传感器；●结构精巧、安装便捷；●防潮、防尘、防绣蚀；●防雷击、防射频干扰；三、适用范围●水文测量与监控●城市及供水系统●循环水及污水处理系统●工业现场液位、流量的测量与控制四、性能指标测量介质一般液体渠道类型各种类型的标准测渠、非标准渠道渠道宽度大于50cm，与渠道形状和安装高度有关测量液位0～30米（精度+/-1cm）探头频率26G传感器可承受偶然的水浸压力达20psi输出信号RS-485工作电压12VDC功耗测量时为90mA，职守时1mA工作温度-25～70℃贮存温度-40～125℃五、技术指标精度±0.25%电源影响小于输出量程的0.01%/V负载影响可忽略不计温度影响±1.5%FS (补偿温度： 0～70℃)稳定性±0.25%FS/1年防护等级IP68六、安装智能雷达液位计主要由主机和传感器两部分组成。

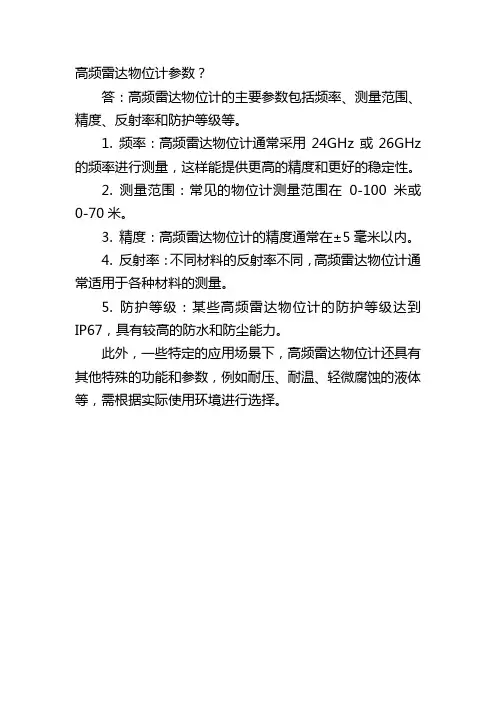

高频雷达物位计参数？
答：高频雷达物位计的主要参数包括频率、测量范围、精度、反射率和防护等级等。
1. 频率：高频雷达物位计通常采用24GHz或26GHz 的频率进行测量，这样能提供更高的精度和更好的稳定性。
2. 测量范围：常见的物位计测量范围在0-100米或0-70米。
3. 精度：高频雷达物位计的精度通常在±5毫米以内。
4. 反射率：不同材料的反射率不同，高频雷达物位计通常适用于各种材料的测量。
5. 防护等级：某些高频雷达物位计的防护等级达到IP67，具有较高的防水和防尘能力。
此外，一些特定的应用场景下，高频雷达物位计还具有其他特殊的功能和参数，例如耐压、耐温、轻微腐蚀的液体等，需根据实际使用环境进行选择。
制导雷达SITRANS LG260 Profibus PA棒型和绳型探头操作说明书 • 01/20202PBD-51041264SITRANS LG260 - 操作说明书44574-ZH-2005223PBD-51041264SITRANS LG260 - 操作说明书44574-Z H -200522目录1 关于本技术文献 (5)1.1 功能 .............................................................................................................................................................................51.2 对象 .............................................................................................................................................................................51.3 所用的图标.. (5)2 安全注意事项 (6)2.1 授权人员 .....................................................................................................................................................................62.2 正确使用 .....................................................................................................................................................................62.3 警告勿滥用.................................................................................................................................................................62.4 一般性安全说明.........................................................................................................................................................62.5 欧盟一致性.................................................................................................................................................................62.6 NAMUR 推荐 (6)3 产品说明 (8)3.1 结构 .............................................................................................................................................................................83.2 操作原理 .....................................................................................................................................................................93.3 包装、运输和仓储 ....................................................................................................................................................93.4 配件 .. (9)4 安装 (11)4.1 一般性说明...............................................................................................................................................................114.2 安装说明 . (12)5 与供电装置相连接 (16)5.1 为连接作准备...........................................................................................................................................................165.2 连接 ...........................................................................................................................................................................165.3 单腔式外壳的接线图 ..............................................................................................................................................175.4 双腔式外壳的接线图 ..............................................................................................................................................185.5 设置仪表地址...........................................................................................................................................................195.6 启动阶段 . (20)6 用显示和调整模块进行调试 (21)6.1 使用显示和调整模块 ..............................................................................................................................................216.2 操作系统 ...................................................................................................................................................................216.3 更改参数 - 快速调试 ..............................................................................................................................................226.4 更改参数 - 扩展操作 ..............................................................................................................................................236.5 储存设置或更改了的参数 .. (37)7 用 PACTware 进行调试 (38)7.1 连接电脑 ...................................................................................................................................................................387.2 用 PACTware 更改参数 .........................................................................................................................................387.3 通过快速调试来投入使用 ......................................................................................................................................397.4 储存设置或更改了的参数 .. (40)8 用其它系统进行调试 (41)8.1 DD 操作程序 (41)9 诊断与服务 (42)9.1 维护 ...........................................................................................................................................................................429.2 诊断储存器...............................................................................................................................................................429.3 状态信息 ...................................................................................................................................................................439.4 排除故障 ...................................................................................................................................................................459.5 更换电子插件...........................................................................................................................................................499.6 更换或截短测量绳或测量棒..................................................................................................................................509.7 软件升级 ...................................................................................................................................................................519.8 需要维修时的步骤 ..................................................................................................................................................5110 拆卸 ...........................................................................................................................................................5210.1 拆卸步骤 . (52)4PBD-51041264SITRANS LG260 - 操作说明书44574-ZH-20052210.2 废物清除 (52)11 附件 (53)11.1 技术参数 ...................................................................................................................................................................5311.2 仪表通信协议 Profibus PA ...................................................................................................................................6411.3 尺寸 ...........................................................................................................................................................................6811.4 商标 (73)用于防爆区域的安全说明请在将仪表用于防爆应用领域时遵守特别针对防爆的安全说明。
雷达水位计安装要求HC.WLX-1(26G30M/26G70M)V2.02全国工业产品生产许可证：（粤）XK07-002-00011东莞市海川博通信息科技有限公司目录1、基本特性 (1)2、雷达水位计安装步骤及安装要求 (1)2.1雷达水位计安装要求 (1)2.2雷达水位计本体安装 (2)2.3雷达水位计安装步骤 (2)2.3.1雷达水位计接线 (2)2.3.2雷达水位计安装 (2)雷达水位计安装要求1、基本特性雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。
发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。
由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，HC.WLX-1雷达水位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。
测量的基准面是：螺纹底面或法兰的密封面注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。
2、雷达水位计安装步骤及安装要求2.1雷达水位计安装要求1、雷达水位计安装应尽量避开障碍物，在天线波束角范围内不应有障碍物。
（由于雷达的波束角的大小已知（8°），因此形成的投影半径是一定的，在安装时应合理选择横臂的长度，保证天线波束角范围内无障碍）2、雷达水位计安装位置应与测量的液面垂直。
3、雷达水位计安装位置应尽量远离水流入口处。
4、雷达水位计选择安装地点时，应避免漂浮物的影响。
雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。
5、雷达水位计安装位置必须保证最高水位不能进入测量盲区，即雷达水位计天线末端。
6、雷达水位计室外安装时需加遮阳或防雨罩。
7、雷达水位计接线口必须拧紧，且电缆进入接线口时必须要低于接线口，以防灰尘或雨水进入仪表内部造成损坏。
2.2雷达水位计本体安装依靠现有建筑物立杆与横臂结合安装本体横臂伸出安装建筑物本体安装建筑物本体带防护罩立杆与横臂结合带防护罩2.3雷达水位计安装步骤2.3.1雷达水位计接线雷达水位计在接线时需要按照下图进行接线：电源空接485VCC GND空接485+485-GND电源正电源负空接485A485B地雷达水位计接线一般选择4芯带屏蔽的绝缘电缆线比较好，接好线之后将线从雷达水位计接线口穿出，同时做好线缆接口防水措施。
智能雷达物位计【编程器操作手册】参数设置步骤用户需按说明书的要求正确安装智能雷达物位计后，通过以下参数设定雷达才可正常工作。
1.调整测量单位及量程2.调整测量范围3.测量环境设置4.虚假回波存储5.料高的显示6.输出设置7. 基本复位8.信号比下面是对这8项进行的解释。
可以根据现场实际需要进行其中某几项的设置，使传感器达到最佳工作状态。
1.调整测量单位及量程仪表的调整单位即仪表的量程。
量程设定后也标定了与之对应的4-20mA 输出2.调整测量范围在测量的过程中，测量环境的终止值为最大测量范围3.测量环境可针对现场工况进行必要的参数选择，使仪表可以更准确的反映测量信息。
注：测量条件此项有固体和液体的区分同时也会有不同的选项功能。
固体等级快速改变及在料位上下波动比较大时不会出现信号丢失现象。
一般情况下打开此选项。
高粉尘及在粉尘比较大时打开。
大对角及雷达在采集数据时采波形的前半峰。
此选项可不打开。
多回波及在雷达测量范围内同时有几个信号同时出现的时候雷达只取第一个信号做为雷达的真实信号。
液体等级快速改变功能同上。
变动产品表面及在液面波动较大时打开此选项。
泡沫产品及在有泡沫的时候打开此选项。
忽略罐底回波及在液位较少时且被测介质的介电常数较小时会同时出现两个信号，真实料位信号和罐底信号此时打开此选项雷达就会只采真实料位的信号。
Standpipe及雷达装在导波管内测量时要打开此选项。
多回声功能同上。
从“行2列7 Liquid（液体）”切换到“行2列7 Solid（固体）”可按“+”键进行切换4.虚假回波在“行2列4”中设置生成新曲线，然后输入换能器到实际物料的距离。
那么在实际测量中传感器会自动通过记忆虚假回波来提醒处理器注意，并将它从内部的数据库中滤除注：为确保全量程精确测量，在有条件的情况下一定进行空罐回波曲线学习。
带料学习也可，但料面离顶部越远越好5.料高设定就是把雷达显示从空高变成料高的过程6. 输出设置在菜单“行6列b”中，设定需要输出的电流值4-20mA或20-4mA7. 基本复位复位后雷达的所有数据都会恢复到最原始的数据，导致量程盲区等一些数据要重新调整。
TRG806XRADAR LEVEL MITTER-26GHzTRG806X系列雷达物位计-26GHz 使用说明书TRG806X-DT-JS-1007-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过输入版本号下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要技术参数 (5)3.2 外观及性能参数 (5)3.3 防爆标志 (7)3.4执行标准 (7)4 外形尺寸示意图 (7)5开箱及检查 (8)5.1开箱验货注意事项 (8)5.2检查内容 (9)6安装 (9)6.1安装工具 (9)6.2安装技术要求 (9)7 仪表调试 (11)7.1 电气接线 (11)7.2调试操作过程 (12)8注意事项 (18)9故障分析与排除 (18)10拆卸 (19)10.1警告 (19)10.2 废物清除 (19)11 产品认证 (19)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
２６Ｇ雷达物位计使用说明书非接触式雷达物位计目 录1.产品概述 (1)2.仪表介绍 (2)3.安装指南 (4)4.接线方式 (9)5.调试 (10)6.技术参数 (12)26G雷达式物位测量仪表，输出４…２０ｍＡ模拟信号，测量最大距离可达70 米。
天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。
雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质位信号。
４．接线方式５．调试仪表表头产品型号过程连接螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A 螺纹G1½"A螺纹G1½"A 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 螺纹1½"NPT 法兰法兰法兰法兰法兰法兰天线材料PTFE不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE 不锈钢/PTFE1Kg (取决于过程连接) 2Kg (取决于过程连接) 6Kg (取决于过程连接) 7Kg (取决于过程连接) 2Kg (取决于过程连接) 3Kg (取决于过程连接)输出信号/通讯协议 （4～20）mA/HARTRS485/Modbus６．技术参数高频棒式高频液体高频万向法兰式高频固体高频抛物面式高频复合式高频棒式高频液体高频万向法兰式高频抛物面式高频固体高频复合式。
目录测量原理------------------------------------------------------------------------------------------------------2 产品简介------------------------------------------------------------------------------------------------------3 安装指南------------------------------------------------------------------------------------------------------4 测量条件------------------------------------------------------------------------------------------------------6 调试------------------------------------------------------------------------------------------------------------7 技术参数------------------------------------------------------------------------------------------------------8智能型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
AL1086是26G高频雷达式液位测量仪表，测量最大距离可达30米。
天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、耐温、耐压、轻微腐蚀性液体等一些复杂的测量条件。
那么AL1086雷达液位计该如何调试呢？
●三种调试方法：
1显示/按键
2上位机调试
3HART手持编程器
●显示/按键
通过显示屏幕上的4个按键对仪表进行调试。
调试菜单的语言可选。
调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。
显示/按键
1液晶显示
2按键
●上位机调试
通过HART与上位机相连
①RS232接口／或USB接口
②雷达物位计
3HART适配器
④250Ω电阻
●HART手持编程器编程
1HART手持编程器
2雷达物位计
3250Ω电阻
③
1②。
