雷达物位计的六大特点

北京古大仪表公司26GHz雷达物位计的特点及在水质监测行业的应用一、关于26GHz高频雷达物位计的应用特点非接触物位测量中，雷达技术的应用近年来获得快速发展。

超声波物位计中换能器是眼睛，而雷达物位计中高频头和天线谐振子是眼睛，回波处理是智能物位仪表测量的大脑。

雷达物位计继承了超声波物位计的回波处理技术。

雷达物位计发出的电磁波碰到被测介质被反射，反射回波的质量反映了物位计应用效果。

回波质量定义为最小回波幅度（在最恶劣条件下回波幅度）与最大噪声幅度（虚假回波、多径反射波等的幅度）之比。

回波质量数值越大，物位计应用效果越好。

回波强度主要受以下因素影响：传播介质的介电常数越稳定越有利于传播。

雷达波是电磁波，电磁波在传播过程中不受传播介质稳定程度的影响，只与其介电常数有关，这是雷达技术与超声波技术的重大区别。

被测介质表面越平整，其介电常数越大越有利于回波反射。

所以在考虑现场工况时，应特别注意这两个方面：（1）天线到被测介质间空气介电常数的分布（2）被测介质的表面状态及其介电常数。

雷达物位计的优点是：不受空气波动影响，随距离衰减小，穿透力强。

雷达的局限性：1）影响雷达的性能是介电常数。

理论上，在真空中雷达衰减极小，当空气中存在对雷达衰减物质时，例如：含高介电性的粉尘粉末（石墨，铁合金等），水蒸气很大，测量距离和效果要受影响。

2）被测介质的挥发气体会在天线上聚集，水蒸汽会在天线上聚结，此时，会影响雷达波发射，严重时雷达波不能发出。

3）被测介质的介电常数不能太小。

4）尽管温度和压力对雷达影响极小，但雷达天线是由材料做成，雷达可适应温度和压力的范围与使用的材料和密封结构有关。

雷达物位计目前已成为市场上的主流产品，而低频率雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。

从超声波物位计的应用中得知，要获得比较好的回波，换能器工作频率大约40KHz，波长大约9mm，这时发射波的开角为7°-8°。

eh导波雷达物位计说明书
一、简介
EH导波雷达物位计是一种新型的位置测量和管道监测系统。

它采用激光成像传感技术，结合数字信号处理和数字信号处理技术，将信号转换为数字图像，以检测管道内物体的位置。

此外，它还通过位置数据记录器，可实时记录物位变化，从而提供精确的位置信息。

二、特点
1、具有高性能：EH导波雷达物位计使用高频信号，在检测距离较远的物体时，精度更高。

2、高灵敏度：EH导波雷达物位计采用激光成像传感技术，比普通的电容传感器更灵敏、更准确。

3、可靠性高：EH导波雷达物位计采用微处理器控制技术，具有较高的可靠性，可连续监测，使物位的变化更具可靠性。

三、适用对象
EH导波雷达物位计可用于管道中任何形状的物体的位置测量和管道监测，如液体、蒸气、固体和气体等，是工业管道检测领域的理想设备。

四、使用方法
1、安装：安装EH导波雷达物位计时，应将传感器安装在物位应测的管道上，再与控制器及显示器等设备连接；
2、调试：对安装完成的EH导波雷达物位计进行调试，以保证其正常工作；
3、监测：通过操作及实时检测，可监测物位变化，从而及时发现异常情况，并予以及时处理；
4、记录：实时记录物位变化，为预防异常状况提供数据支持。

;。

科隆雷达物位计一、简介科隆雷达物位计是一种常用的工业自动化设备，用于测量和监测物料的位移和物位高度。

它采用雷达技术原理进行测量，具有高精度、稳定性好、抗干扰能力强等优点。

科隆雷达物位计广泛应用于各个行业的物料存储、石化、粮食、水处理等领域。

二、工作原理科隆雷达物位计的工作原理基于雷达技术，利用电磁波的回波时间来测量物料的位移和物位高度。

具体的工作过程如下：1.发射器发射电磁波信号。

2.信号经过天线发射到物料表面。

3.当信号遇到物料时，一部分信号被反射回来。

4.接收器接收到反射的信号。

5.根据信号的回波时间，计算出物料与传感器之间的距离。

6.根据距离计算出物料的位移和物位高度。

三、特点科隆雷达物位计具有以下特点：1.高精度：科隆雷达物位计采用精密的雷达技术，能够实现高精度的物位测量，误差范围小。

2.稳定性好：科隆雷达物位计在各种环境条件下都能够保持稳定的工作状态，不受温度、湿度等因素的影响。

3.抗干扰能力强：科隆雷达物位计能够有效抵御干扰信号的影响，确保测量结果的准确性。

4.易于安装和使用：科隆雷达物位计体积小、重量轻，安装方便，用户只需按照说明书进行简单的设置即可使用。

5.显示方便：科隆雷达物位计具有直观的显示界面，用户可以直接在仪器上查看物料的位移和物位高度。

6.长寿命：科隆雷达物位计采用高品质的材料制造，具有较长的使用寿命和可靠性。

四、应用领域科隆雷达物位计广泛应用于各个行业的物料存储、石化、粮食、水处理等领域，主要用于以下方面：1.物料存储：科隆雷达物位计可用于仓储设备的物位检测，帮助企业实现对物料存储量的准确控制。

2.石化行业：科隆雷达物位计可用于石化设备中的物料位移监测，帮助企业实现对生产过程的自动化管控。

3.粮食加工：科隆雷达物位计可用于粮食仓储设备中的物位测量，提高粮食仓库管理的效率和准确性。

4.水处理：科隆雷达物位计可用于水处理设备中的液位监测，帮助企业实现对水处理过程的精确控制。

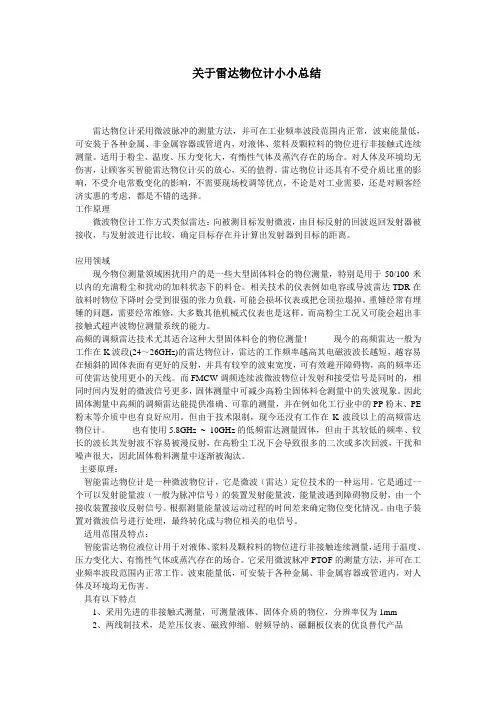

关于雷达物位计小小总结雷达物位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。

适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。

对人体及环境均无伤害，让顾客买智能雷达物位计买的放心，买的值得。

雷达物位计还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，不论是对工业需要，还是对顾客经济实惠的考虑，都是不错的选择。

工作原理微波物位计工作方式类似雷达：向被测目标发射微波，由目标反射的回波返回发射器被接收，与发射波进行比较，确定目标存在并计算出发射器到目标的距离。

应用领域现今物位测量领域困扰用户的是一些大型固体料仓的物位测量，特别是用于50/100米以内的充满粉尘和扰动的加料状态下的料仓。

相关技术的仪表例如电容或导波雷达TDR在放料时物位下降时会受到很强的张力负载，可能会损坏仪表或把仓顶拉塌掉。

重锤经常有埋锤的问题，需要经常维修，大多数其他机械式仪表也是这样。

而高粉尘工况又可能会超出非接触式超声波物位测量系统的能力。

高频的调频雷达技术尤其适合这种大型固体料仓的物位测量！现今的高频雷达一般为工作在K波段(24～26GHz)的雷达物位计，雷达的工作频率越高其电磁波波长越短，越容易在倾斜的固体表面有更好的反射，并具有较窄的波束宽度，可有效避开障碍物，高的频率还可使雷达使用更小的天线。

而FMCW调频连续波微波物位计发射和接受信号是同时的，相同时间内发射的微波信号更多，固体测量中可减少高粉尘固体料仓测量中的失波现象。

因此固体测量中高频的调频雷达能提供准确、可靠的测量，并在例如化工行业中的PP粉末、PE 粉末等介质中也有良好应用。

但由于技术限制，现今还没有工作在K波段以上的高频雷达物位计。

也有使用5.8GHz ~ 10GHz的低频雷达测量固体，但由于其较低的频率、较长的波长其发射波不容易被漫反射，在高粉尘工况下会导致很多的二次或多次回波，干扰和噪声很大，因此固体粉料测量中逐渐被淘汰。

vega雷达物位计说明书第一章：引言1.1产品简介Vega雷达物位计是一种先进的仪器，用于测量液体、固体和粉粒状物料的物位。

它通过发射和接收雷达信号来确定物料的位移和高度。

这个说明书将帮助用户了解和正确使用Vega雷达物位计。

1.2主要特点- 高精度测量：Vega雷达物位计具有高精度的测量功能，可准确测量各种物料的物位。

- 可靠性：Vega雷达物位计采用先进的技术和材料，具有稳定性和耐用性。

- 轻松安装：Vega雷达物位计具有简单的安装过程，适用于不同类型的容器。

- 易于使用：Vega雷达物位计采用用户友好的界面，使用户可以轻松进行配置和操作。

- 多功能：Vega雷达物位计具有多种功能，如物料温度测量、反射强度调节和距离补偿等。

第二章：产品规格2.1外观和尺寸Vega雷达物位计外观典雅，尺寸为100mm×200mm×50mm，重量为1kg。

2.2技术指标-测量范围：0-20米- 准确度：±2mm-工作温度：-40°C至85°C-电源：220VAC或24VDC- 输出信号：4-20mA或Modbus RS485第三章：安装与操作3.1安装步骤1)在容器上选择一个合适的位置进行安装。

2) 使用提供的安装配件将Vega雷达物位计固定在容器上。

3)连接电源和信号线。

3.2配置与校准1) 打开Vega雷达物位计的电源。

2)进入配置模式，通过菜单进行参数设置，如温度单位、物料类型等。

3)进行校准，按照说明书中给出的步骤进行操作。

3.3操作与维护1) 使用人员应熟悉Vega雷达物位计的各项功能和操作方式。

2) 定期检查和维护Vega雷达物位计，确保其正常运行。

3) 避免将Vega雷达物位计暴露在恶劣的环境中，以免损坏设备。

第四章：故障排除4.1常见问题与解决方法-问题：无法正常启动解决方法：检查电源连接是否正确，重新插拔电源线。

-问题：测量结果不准确解决方法：检查安装是否正确，进行重新校准。

雷达物位计用途1. 引言雷达物位计是一种用于测量容器内物料的高度或水平的仪器。

它利用雷达技术，通过发射和接收无线电波来确定物料的位置。

雷达物位计具有广泛的应用，可以应用于各种不同的行业和领域。

本文将详细介绍雷达物位计的用途及其在不同领域中的应用。

2. 雷达物位计的工作原理雷达物位计利用雷达原理进行测量。

它通过发射一束无线电波，并测量从物料表面反射回来的波的时间延迟来确定物料的高度或水平位置。

雷达物位计通常采用微波频段的波长，因为它们能够穿透大部分物料。

3. 雷达物位计的特点雷达物位计具有以下特点： - 非接触式测量：雷达物位计无需与物料直接接触，可以在不受物料性质和温度影响的情况下进行测量。

- 高精度：雷达物位计能够提供高精度的测量结果，通常在毫米级别。

- 长测量范围：雷达物位计可以测量较大的容器高度范围，通常可达到数十米。

- 抗干扰能力强：雷达物位计能够抵抗环境中的干扰，如粉尘、雾气等。

4. 雷达物位计的应用4.1 石油化工行业在石油化工行业中，雷达物位计广泛应用于储罐和反应器等设备的物位监测。

它可以实时监测储罐内液体或固体物料的高度，帮助运营人员及时了解储罐的储存状况，避免溢流或过度放空的情况发生。

此外，雷达物位计还可以用于监测液体的配料过程，确保生产过程的准确性和稳定性。

4.2 粮食储存行业在粮食储存行业中，雷达物位计可以用于监测谷物仓库中的粮食水平。

它可以实时监测粮食的储存量，帮助管理人员及时采取措施，如补充粮食或进行出货，以确保粮食的质量和安全。

雷达物位计还可以帮助预测粮食的使用情况，为粮食采购和销售提供决策依据。

4.3 污水处理行业在污水处理行业中，雷达物位计可以用于监测污水处理池、沉淀池和沉淀池等设备的液位。

它可以实时监测液位的变化，帮助运营人员控制和调整污水处理过程，确保处理效果和效率。

此外，雷达物位计还可以监测泵站的液位，帮助运营人员及时调整泵站的运行，避免泵站的过度或不足运行。

雷达物位计的原理及应用一、概述料位是工业生产中的一个重要参数。

料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。

雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。

二、原理及技术性能雷达波是一种特殊形式的电磁波，雷达料位计利用了电磁波的特殊性能来进行料位检测。

电磁波的物理特性与可见光相似，传播速度相当于光速。

其频率为300MHz-3000GHz。

电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。

雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，雷达料位计的测量效果越好。

１.雷达料位计的基本原理雷达式料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。

发射－反射－接收是雷达式料位计工作的基本原理。

雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。

反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。

即：h= H–vt/2式中 h为料位；H为槽高； v为雷达波速度；t为雷达波发射到接收的间隔时间；２.雷达料位计测量料位的先进技术：(１)回波处理新技术的应用从雷达料位计的测量原理可以知道，雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为雷达料位计能够准确测量的关键因素。

(２)测量数据处理：由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声。

为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。

雷达物位计的种类
雷达物位计是一种非接触式物位测量仪器，通过发射和接收微波信号来测量物料或介质的高度或表面位置。

雷达物位计的种类繁多，下面主要介绍其常见分类及其特点。

1. 脉冲雷达物位计
脉冲雷达物位计是一种使用短脉冲信号测量物位的雷达仪器。

它的测量原理与工作方式类似于一般雷达。

该传感器对物料或介质的反射信号进行计算，从而确定物位高度。

脉冲雷达物位计的精度较高，为±5mm。

适用于固体和液体介质的测量，可以测量从几米到几十米不等的高度范围。

2. 频率调制连续波雷达物位计
谐振腔雷达物位计是一种使用微波谐振腔测量物位的传感器。

该传感器通过谐振腔的振荡频率变化来测量物位高度或液位高度。

谐振腔雷达物位计适用于液态介质的测量，通常用于化学、石油和制药行业等领域。

该种雷达物位计的精度较高，能够实现±1mm的测量精度。

总之，不同种类的雷达物位计具有其各自的特点和适用范围，用户在选择时可以根据实际需求进行选择。

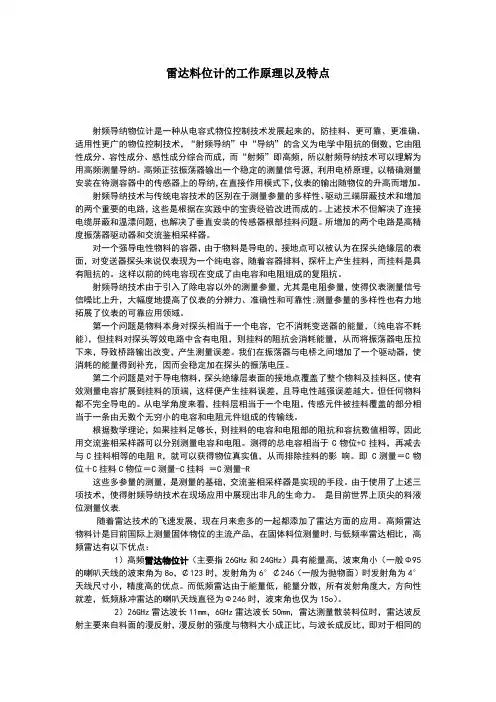

雷达料位计的工作原理以及特点射频导纳物位计是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

射频导纳技术与传统电容技术的区别在于测量参量的多样性、驱动三端屏蔽技术和增加的两个重要的电路，这些是根据在实践中的宝贵经验改进而成的。

上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

所增加的两个电路是高精度振荡器驱动器和交流鉴相采样器。

对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在探头绝缘层的表面，对变送器探头来说仅表现为一个纯电容，随着容器排料，探杆上产生挂料，而挂料是具有阻抗的。

这样以前的纯电容现在变成了由电容和电阻组成的复阻抗。

射频导纳技术由于引入了除电容以外的测量参量，尤其是电阻参量，使得仪表测量信号信噪比上升，大幅度地提高了仪表的分辨力、准确性和可靠性;测量参量的多样性也有力地拓展了仪表的可靠应用领域。

第一个问题是物料本身对探头相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对探头等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。

我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充，因而会稳定加在探头的振荡电压。

第二个问题是对于导电物料，探头绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。

但任何物料都不完全导电的。

从电学角度来看，挂料层相当于一个电阻，传感元件被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线。

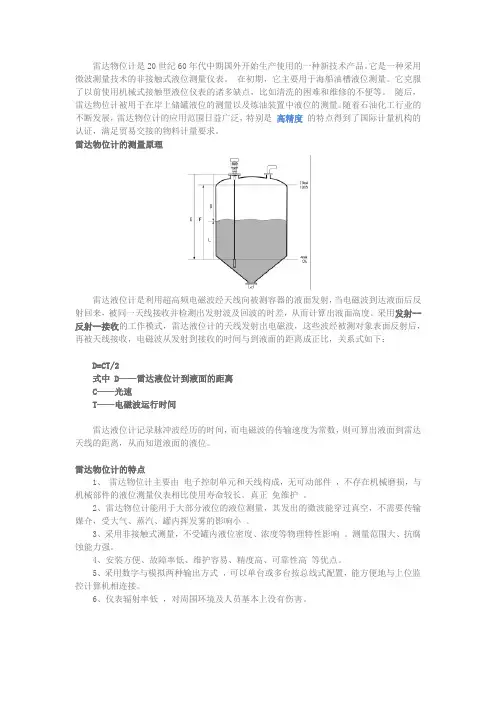

雷达物位计是20世纪60年代中期国外开始生产使用的一种新技术产品。

它是一种采用微波测量技术的非接触式液位测量仪表。

在初期，它主要用于海船油槽液位测量。

它克服了以前使用机械式接触型液位仪表的诸多缺点，比如清洗的困难和维修的不便等。

随后，雷达物位计被用于在岸上储罐液位的测量以及炼油装置中液位的测量。

随着石油化工行业的不断发展，雷达物位计的应用范围日益广泛，特别是高精度的特点得到了国际计量机构的认证，满足贸易交接的物料计量要求。

雷达物位计的测量原理雷达液位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波到达液面后反射回来，被同一天线接收并检测出发射波及回波的时差，从而计算出液面高度。

采用发射--反射--接收的工作模式，雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2式中 D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

雷达物位计的特点1、雷达物位计主要由电子控制单元和天线构成，无可动部件，不存在机械磨损，与机械部件的液位测量仪表相比使用寿命较长。

真正免维护。

2、雷达物位计能用于大部分液位的液位测量，其发出的微波能穿过真空，不需要传输媒介，受大气、蒸汽、罐内挥发雾的影响小。

3、采用非接触式测量，不受罐内液位密度、浓度等物理特性影响。

测量范围大、抗腐蚀能力强。

4、安装方便、故障率低、维护容易、精度高、可靠性高等优点。

5、采用数字与模拟两种输出方式，可以单台或多台按总线式配置，能方便地与上位监控计算机相连接。

6、仪表辐射率低，对周围环境及人员基本上没有伤害。

雷达物位计的选型雷达物位计的种类繁多，选型时一首先要考虑被测介质的温度、压力、密度、粘度及腐蚀性等特性对其使用性能的影响。

因此，在选型时一要针对介质在特定工况下的特性来选取适宜的天线和表头。
