高精度温度传感器芯片调研及选型指导

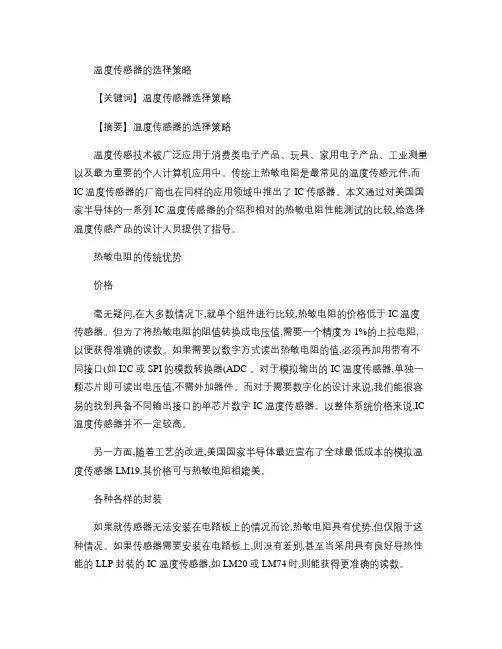

温度传感器的选择策略【关键词】温度传感器选择策略【摘要】温度传感器的选择策略温度传感技术被广泛应用于消费类电子产品、玩具、家用电子产品、工业测量以及最为重要的个人计算机应用中。

传统上热敏电阻是最常见的温度传感元件,而IC温度传感器的厂商也在同样的应用领域中推出了IC传感器。

本文通过对美国国家半导体的一系列IC温度传感器的介绍和相对的热敏电阻性能测试的比较,给选择温度传感产品的设计人员提供了指导。

热敏电阻的传统优势价格毫无疑问,在大多数情况下,就单个组件进行比较,热敏电阻的价格低于IC温度传感器。

但为了将热敏电阻的阻值转换成电压值,需要一个精度为1%的上拉电阻,以便获得准确的读数。

如果需要以数字方式读出热敏电阻的值,必须再加用带有不同接口(如I2C或SPI的模数转换器(ADC 。

对于模拟输出的IC温度传感器,单独一颗芯片即可读出电压值,不需外加器件。

而对于需要数字化的设计来说,我们能很容易的找到具备不同输出接口的单芯片数字IC温度传感器。

以整体系统价格来说,IC 温度传感器并不一定较高。

另一方面,随着工艺的改进,美国国家半导体最近宣布了全球最低成本的模拟温度传感器LM19,其价格可与热敏电阻相媲美。

各种各样的封装如果就传感器无法安装在电路板上的情况而论,热敏电阻具有优势,但仅限于这种情况。

如果传感器需要安装在电路板上,则没有差别,甚至当采用具有良好导热性能的LLP封装的IC温度传感器,如LM20或LM74时,则能获得更准确的读数。

精度在这点上的争论取决于它的用途。

在小范围内测量温度,例如体温计,热敏电阻具备输出微调能力,配合精确的外加线路,可以得到精确的读数。

由于安装在电路板上受到的限制,IC 温度传感器可能因无法直接碰触测量物,精度会有所影响。

但是如果在一个允许在电路板上测量温度,而且范围较大的应用领域时,IC温度传感器比热敏电阻更精确。

另一方面,使用热敏电阻时为了达到一致的精度,需要对每批热敏电阻或每颗热敏电阻进行调校。

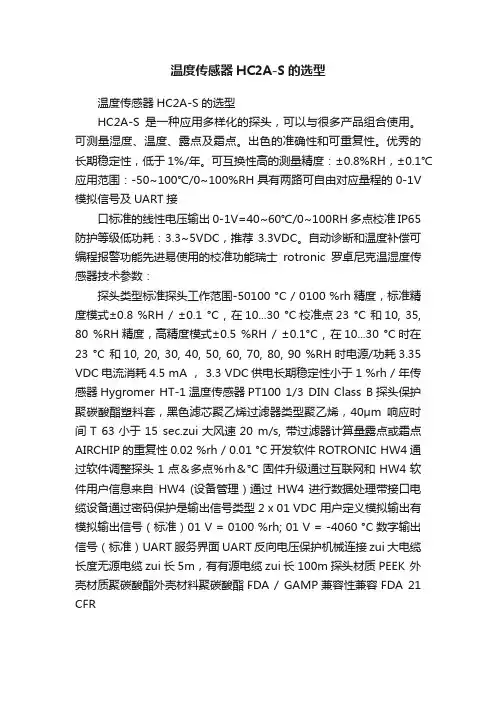

温度传感器HC2A-S的选型温度传感器HC2A-S的选型HC2A-S是一种应用多样化的探头，可以与很多产品组合使用。

可测量湿度、温度、露点及霜点。

出色的准确性和可重复性。

优秀的长期稳定性，低于1%/年。

可互换性高的测量精度：±0.8%RH，±0.1℃应用范围：-50~100℃/0~100%RH具有两路可自由对应量程的0-1V 模拟信号及UART接口标准的线性电压输出0-1V=40~60℃/0~100RH多点校准IP65防护等级低功耗：3.3~5VDC，推荐3.3VDC。

自动诊断和温度补偿可编程报警功能先进易使用的校准功能瑞士rotronic罗卓尼克温湿度传感器技术参数：探头类型标准探头工作范围-50100 °C / 0100 %rh精度，标准精度模式±0.8 %RH / ±0.1 °C , 在10...30 °C校准点23 °C 和10, 35, 80 %RH精度，高精度模式±0.5 %RH / ±0.1°C , 在10...30 °C时在23 °C 和10, 20, 30, 40, 50, 60, 70, 80, 90 %RH时电源/功耗3.35 VDC电流消耗4.5 mA ， 3.3 VDC供电长期稳定性小于1 %rh / 年传感器Hygromer HT-1温度传感器PT100 1/3 DIN Class B探头保护聚碳酸酯塑料套，黑色滤芯聚乙烯过滤器类型聚乙烯，40μm响应时间T 63小于15 sec.zui大风速20 m/s, 带过滤器计算量露点或霜点AIRCHIP的重复性0.02 %rh / 0.01 °C开发软件ROTRONIC HW4通过软件调整探头1点＆多点％rh＆°C固件升级通过互联网和HW4软件用户信息来自HW4 (设备管理）通过HW4进行数据处理带接口电缆设备通过密码保护是输出信号类型2 x 01 VDC 用户定义模拟输出有模拟输出信号（标准）01 V = 0100 %rh; 01 V = -4060 °C数字输出信号（标准）UART服务界面UART反向电压保护机械连接zui大电缆长度无源电缆zui长5m，有有源电缆zui长100m探头材质PEEK 外壳材质聚碳酸酯外壳材料聚碳酸酯FDA / GAMP兼容性兼容FDA 21 CFR。

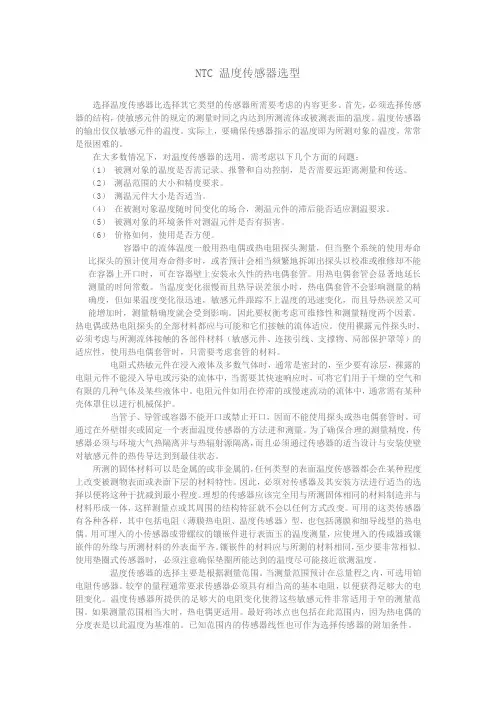

NTC 温度传感器选型选择温度传感器比选择其它类型的传感器所需要考虑的内容更多。

首先，必须选择传感器的结构，使敏感元件的规定的测量时间之内达到所测流体或被测表面的温度。

温度传感器的输出仅仅敏感元件的温度。

实际上，要确保传感器指示的温度即为所测对象的温度，常常是很困难的。

在大多数情况下，对温度传感器的选用，需考虑以下几个方面的问题：（1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。

（2）测温范围的大小和精度要求。

（3）测温元件大小是否适当。

（4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。

（5）被测对象的环境条件对测温元件是否有损害。

（6）价格如何，使用是否方便。

容器中的流体温度一般用热电偶或热电阻探头测量，但当整个系统的使用寿命比探头的预计使用寿命得多时，或者预计会相当频繁地拆卸出探头以校准或维修却不能在容器上开口时，可在容器壁上安装永久性的热电偶套管。

用热电偶套管会显著地延长测量的时间常数。

当温度变化很慢而且热导误差很小时，热电偶套管不会影响测量的精确度，但如果温度变化很迅速，敏感元件跟踪不上温度的迅速变化，而且导热误差又可能增加时，测量精确度就会受到影响。

因此要权衡考虑可维修性和测量精度两个因素。

热电偶或热电阻探头的全部材料都应与可能和它们接触的流体适应。

使用裸露元件探头时，必须考虑与所测流体接触的各部件材料（敏感元件、连接引线、支撑物、局部保护罩等）的适应性，使用热电偶套管时，只需要考虑套管的材料。

电阻式热敏元件在浸入液体及多数气体时，通常是密封的，至少要有涂层，裸露的电阻元件不能浸入导电或污染的流体中，当需要其快速响应时，可将它们用于干燥的空气和有限的几种气体及某些液体中。

电阻元件如用在停滞的或慢速流动的流体中，通常需有某种壳体罩住以进行机械保护。

当管子、导管或容器不能开口或禁止开口，因而不能使用探头或热电偶套管时，可通过在外壁钳夹或固定一个表面温度传感器的方法进和测量。

NTC热敏电阻/温度传感器产品选型方法与应用NTC是Negative Temperature Coefficient的缩写,意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。

它是以过渡金属氧化物为主要原材料，采用先进陶瓷工艺制造而成的。

这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。

温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。

NTC热敏电阻器在室温下的变化范围在100~1000000欧姆，温度系数-2%~-6.5%。

禾用这些特性，NTC热敏电阻器/温度传感器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。

其阻值随温度变化的特性下:［A］、非线性的温度特性［B］、丫轴为对数坐标时非常接近实际的温度特性正：面方下以虑考要需器感传度/温阻电敏热CTN型选确、首先明确产品应用功能:1. 温度测量2. 温度补偿3. 浪涌电流抑制点击了解更多：温度测量、控制用NTC 热敏电阻器/温度传感器―― 工作原理和应用电路温度补偿NTC 热敏电阻器/温度传感器―― 工作原理和应用电路浪涌电流抑制NTC 热敏电阻器/温度传感器―― 工作原理和应用电路二．按产品应用场合分类：1. 汽车：VT 系列——汽车温度传感器用热敏电阻DTV 系列——汽车温度传感器用NTC 热敏芯片VTS 系列——交通工具温度传感器/温度开关2. 医疗：MT 系列——医疗设备温度传感器用NTC 热敏电阻DTM 系列——医疗温度传感器用NTC 热敏芯片IT 系列——电子温度计NTC 温度传感器3. 家电：TS 系列——NTC 温度传感器BT系列一一绝缘引线型NTC温度传感器4. 通讯：CT 系列——片式负温度系数热敏电阻AT系列一一非绝缘引线插件NTC热敏电阻5. 计算机及办公自动化设备：OT 系列——办公自动化NTC 热敏电阻/温度传感器GT系列一一玻璃封装NTC热敏电阻FT系列一一薄膜NTC热敏电阻6. 消费类电子：PT系列一一功率型（浪涌抑制）NTC热敏电阻AT系列一一非绝缘引线插件NTC热敏电阻BT系列一一绝缘引线型NTC温度传感器7. 集成电路/模块：DT 系列——高精度芯片NTC 热敏电阻三．明确产品工作温度范围―― 对应选择相应材料和封装形式：（一）热敏头封装形式：1. 环氧树脂封装：耐潮湿、绝缘强度高、工作温度—40C〜+ 125C2. 硅树脂封装：绝缘强度高、工作温度—40C〜+ 200E，耐潮湿性能一般3. 玻璃封装封装：耐潮湿、绝缘强度高、耐高温、工作温度—40C〜+ 350 °C。

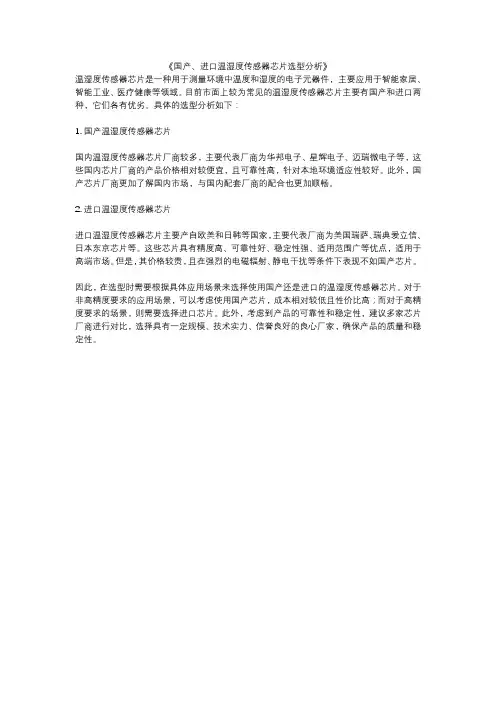

《国产、进口温湿度传感器芯片选型分析》
温湿度传感器芯片是一种用于测量环境中温度和湿度的电子元器件，主要应用于智能家居、智能工业、医疗健康等领域。

目前市面上较为常见的温湿度传感器芯片主要有国产和进口两种，它们各有优劣。

具体的选型分析如下：
1. 国产温湿度传感器芯片
国内温湿度传感器芯片厂商较多，主要代表厂商为华邦电子、星辉电子、迈瑞微电子等，这些国内芯片厂商的产品价格相对较便宜，且可靠性高，针对本地环境适应性较好。

此外，国产芯片厂商更加了解国内市场，与国内配套厂商的配合也更加顺畅。

2. 进口温湿度传感器芯片
进口温湿度传感器芯片主要产自欧美和日韩等国家，主要代表厂商为美国瑞萨、瑞典爱立信、日本东京芯片等。

这些芯片具有精度高、可靠性好、稳定性强、适用范围广等优点，适用于高端市场。

但是，其价格较贵，且在强烈的电磁辐射、静电干扰等条件下表现不如国产芯片。

因此，在选型时需要根据具体应用场景来选择使用国产还是进口的温湿度传感器芯片。

对于非高精度要求的应用场景，可以考虑使用国产芯片，成本相对较低且性价比高；而对于高精度要求的场景，则需要选择进口芯片。

此外，考虑到产品的可靠性和稳定性，建议多家芯片厂商进行对比，选择具有一定规模、技术实力、信誉良好的良心厂家，确保产品的质量和稳定性。

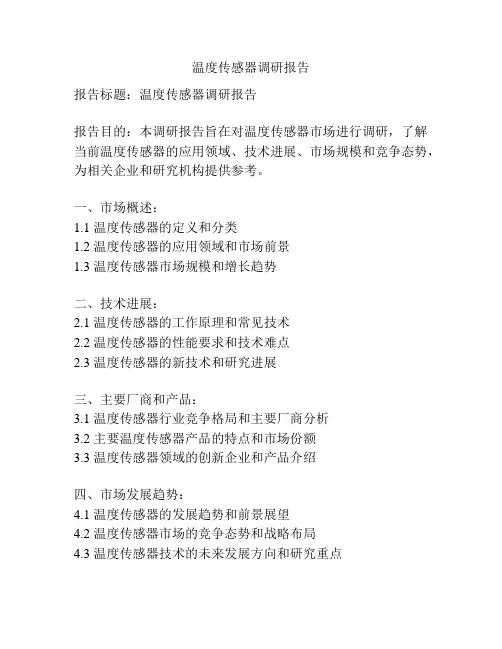

温度传感器调研报告
报告标题：温度传感器调研报告
报告目的：本调研报告旨在对温度传感器市场进行调研，了解当前温度传感器的应用领域、技术进展、市场规模和竞争态势，为相关企业和研究机构提供参考。

一、市场概述：
1.1 温度传感器的定义和分类
1.2 温度传感器的应用领域和市场前景
1.3 温度传感器市场规模和增长趋势
二、技术进展：
2.1 温度传感器的工作原理和常见技术
2.2 温度传感器的性能要求和技术难点
2.3 温度传感器的新技术和研究进展
三、主要厂商和产品：
3.1 温度传感器行业竞争格局和主要厂商分析
3.2 主要温度传感器产品的特点和市场份额
3.3 温度传感器领域的创新企业和产品介绍
四、市场发展趋势：
4.1 温度传感器的发展趋势和前景展望
4.2 温度传感器市场的竞争态势和战略布局
4.3 温度传感器技术的未来发展方向和研究重点
五、结论与建议：
5.1 温度传感器市场的机遇和挑战
5.2 温度传感器技术的应用空间和创新方向
5.3 温度传感器相关企业的发展策略建议
六、参考文献
以上是温度传感器调研报告的大致内容框架，具体内容可根据调研需求进行补充和细化。

调研报告应结合实际情况进行具体分析，提供切实可行的建议和意见，以帮助企业和研究机构更好地把握温度传感器市场的机遇与挑战。

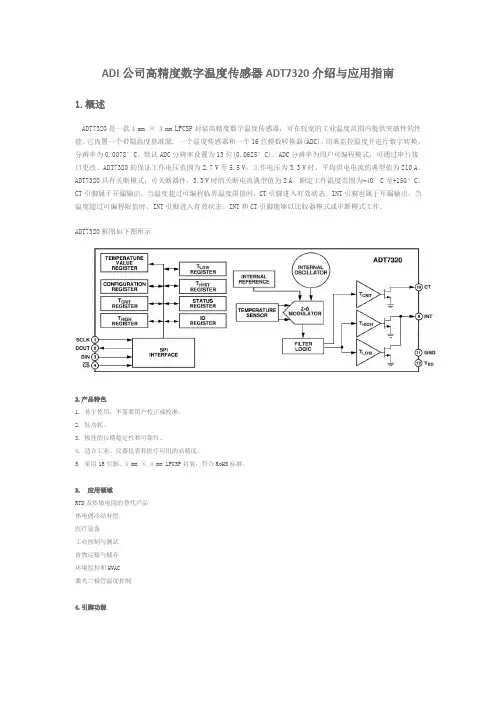

ADI公司高精度数字温度传感器ADT7320介绍与应用指南1.概述ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。

它内置一个带隙温度基准源, 一个温度传感器和一个16位模数转换器(ADC)，用来监控温度并进行数字转换，分辨率为0.0078°C。

默认ADC分辨率设置为13位(0.0625°C)。

ADC分辨率为用户可编程模式，可通过串行接口更改。

ADT7320的保证工作电压范围为2.7 V至5.5 V。

工作电压为3.3 V时，平均供电电流的典型值为210 A。

ADT7320具有关断模式，可关断器件，3.3 V时的关断电流典型值为2 A。

额定工作温度范围为−40°C至+150°C。

CT引脚属于开漏输出，当温度超过可编程临界温度限值时，CT引脚进入有效状态。

INT引脚也属于开漏输出，当温度超过可编程限值时，INT引脚进入有效状态。

INT和CT引脚能够以比较器模式或中断模式工作。

ADT7320框图如下图所示2.产品特色1. 易于使用，不需要用户校正或校准。

2. 低功耗。

3. 极佳的长期稳定性和可靠性。

4. 适合工业、仪器仪表和医疗应用的高精度。

5. 采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。

3. 应用领域RTD及热敏电阻的替代产品热电偶冷结补偿医疗设备工业控制与测试食物运输与储存环境监控和HVAC激光二极管温度控制4.引脚功能1. 串行时钟输入。

串行时钟用于向ADT7320的任一寄存器输入数据或输出数据提供时钟。

2.串行数据输出。

数据在SCLK下降沿输出，而且在SCLK上升沿有效。

3.串行数据输入。

此输入端提供要载入器件控制寄存器的串行数据。

数据在SCLK的上升沿输入寄存器。

4.片选输入引脚。

此输入为低电平时，选择该器件。

此引脚为高电平时，该器件禁用。

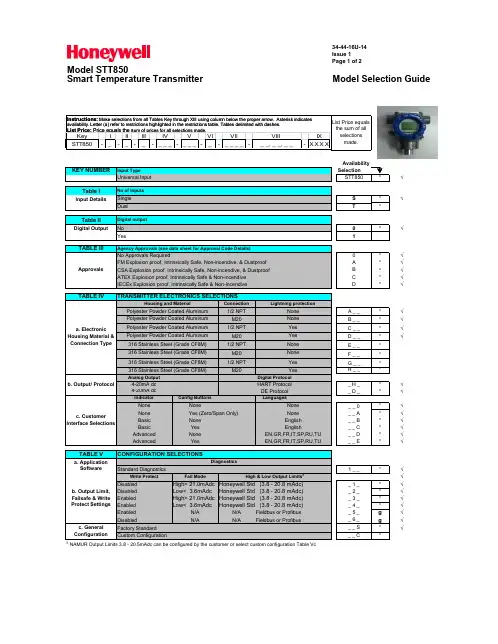

34-44-16U-14Issue 1Page 1 of 2Model STT850Smart Temperature TransmitterModel Selection GuideAvailability KEY NUMBERInput TypeSelection Universal InputSTT850*√Table IInput DetailsS *√T *Table IIDigital outputDigital OutputNo 0*√Yes1TABLE III0*√FM Explosion proof, Intrinsically Safe, Non-incendive, & Dustproof A *√CSA Explosion proof, Intrinsically Safe, Non-incendive, & Dustproof B *√ATEX Explosion proof, Intrinsically Safe & Non-incendive C *√IECEx Explosion proof, Intrinsically Safe & Non-incendive D *√TABLE IV Connection1/2 NPT A _ _*√M20 B _ _*√1/2 NPT C _ _*√M20 D _ _*√1/2 NPT E _ _*M20 F _ _*1/2 NPT G _ _*M20H _ _*Analog Output4-20mA dc _ H _*√4-20mA dc_ D _*√IndicatorExt Zero, Span & Config ButtonsLanguagesNone None_ _ 0*√None _ _ A *√Basic None _ _ B *√Basic Yes _ _ C *√Advanced None _ _ D *√Advanced Yes _ _ E*√TABLE V1 _ _*√Write ProtectFail Mode√Disabled High> 21.0mAdc Honeywell Std (3.8 - 20.8 mAdc)_ 1 _*√Disabled Low< 3.6mAdc Honeywell Std (3.8 - 20.8 mAdc)_ 2 _*√Enabled High> 21.0mAdc Honeywell Std (3.8 - 20.8 mAdc)_ 3 _*√Enabled Low< 3.6mAdcHoneywell Std (3.8 - 20.8 mAdc)_ 4 _*√Enabled N/A N/A _ 5 _g √DisabledN/AN/A_ 6 _g√Factory Standard _ _ S *√_ _ C*3NAMUR Output Limits 3.8 - 20.5mAdc can be configured by the customer or select custom configuration Table Vcc. General ConfigurationCustom ConfigurationCONFIGURATION SELECTIONSa. Application SoftwareDiagnosticsStandard Diagnosticsb. Output Limit, Failsafe & Write Protect SettingsHigh & Low Output Limits3Fieldbus or Profibus Fieldbus or Profibus EnglishEN,GR,FR,IT,SP,RU,TU EN,GR,FR,IT,SP,RU,TUb. Output/ ProtocolDigital ProtocolHART Protocol DE Protocolc. Customer Interface SelectionsNone Yes (Zero/Span Only)None English 316 Stainless Steel (Grade CF8M)None 316 Stainless Steel (Grade CF8M)Yes 316 Stainless Steel (Grade CF8M)YesNone Polyester Powder Coated Aluminum Yes Polyester Powder Coated Aluminum Yes 316 Stainless Steel (Grade CF8M)None Agency Approvals (see data sheet for Approval Code Details)ApprovalsNo Approvals RequiredTRANSMITTER ELECTRONICS SELECTIONSa. Electronic Housing Material & Connection TypeHousing and MaterialLightning protectionPolyester Powder Coated Aluminum None Polyester Powder Coated AluminumList Price equalsthe sum of all selections made. No of InputsSingle Dualavailability. Letter (a) refer to restrictions highlighted in the restrictions table. Tables delimited with dashes. Instructions: Make selections from all Tables Key through XIII using column below the proper arrow. Asterisk indicatesList Price: Price equals the s um of prices for all selections made.Key I II III IV V VI VII VIII IXSTT850-_ -_-_-_ _ _-_ _ _-_-_ _ _ _-_ _, _ _, _ _-X X X X34-44-16U-14Issue 1Page 2 of 2√√√√√√√√√√√√√√√。

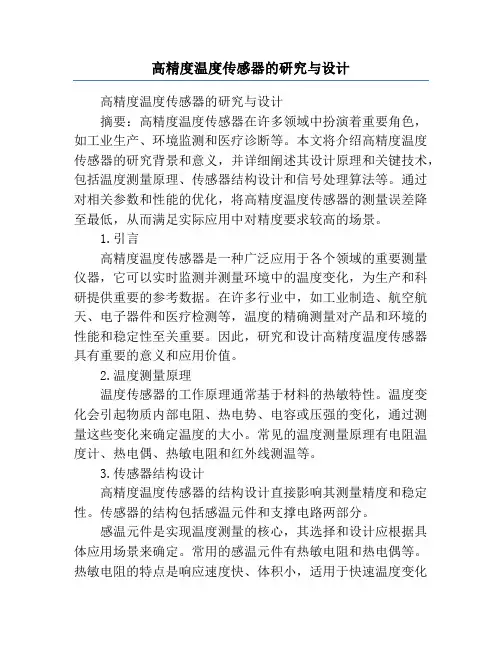

高精度温度传感器的研究与设计高精度温度传感器的研究与设计摘要：高精度温度传感器在许多领域中扮演着重要角色，如工业生产、环境监测和医疗诊断等。

本文将介绍高精度温度传感器的研究背景和意义，并详细阐述其设计原理和关键技术，包括温度测量原理、传感器结构设计和信号处理算法等。

通过对相关参数和性能的优化，将高精度温度传感器的测量误差降至最低，从而满足实际应用中对精度要求较高的场景。

1.引言高精度温度传感器是一种广泛应用于各个领域的重要测量仪器，它可以实时监测并测量环境中的温度变化，为生产和科研提供重要的参考数据。

在许多行业中，如工业制造、航空航天、电子器件和医疗检测等，温度的精确测量对产品和环境的性能和稳定性至关重要。

因此，研究和设计高精度温度传感器具有重要的意义和应用价值。

2.温度测量原理温度传感器的工作原理通常基于材料的热敏特性。

温度变化会引起物质内部电阻、热电势、电容或压强的变化，通过测量这些变化来确定温度的大小。

常见的温度测量原理有电阻温度计、热电偶、热敏电阻和红外线测温等。

3.传感器结构设计高精度温度传感器的结构设计直接影响其测量精度和稳定性。

传感器的结构包括感温元件和支撑电路两部分。

感温元件是实现温度测量的核心，其选择和设计应根据具体应用场景来确定。

常用的感温元件有热敏电阻和热电偶等。

热敏电阻的特点是响应速度快、体积小，适用于快速温度变化的场景。

热电偶的特点是抗干扰能力强、测量范围广，适用于高温和恶劣环境下的温度测量。

为了最大限度地减小传感器结构对测量精度的影响，支撑电路的设计至关重要。

支撑电路涉及传感器的信号放大、滤波和线性化处理等。

选用高精度的运放和滤波器等电子元件，通过合理的电路设计和参数调节，可以减小传感器输出信号的噪声和非线性误差，从而提高测量精度。

4.信号处理算法高精度温度传感器的设计不仅涉及硬件结构的优化，还与信号处理算法密切相关。

常用的信号处理算法包括线性拟合法、多项式拟合法和神经网络法等。

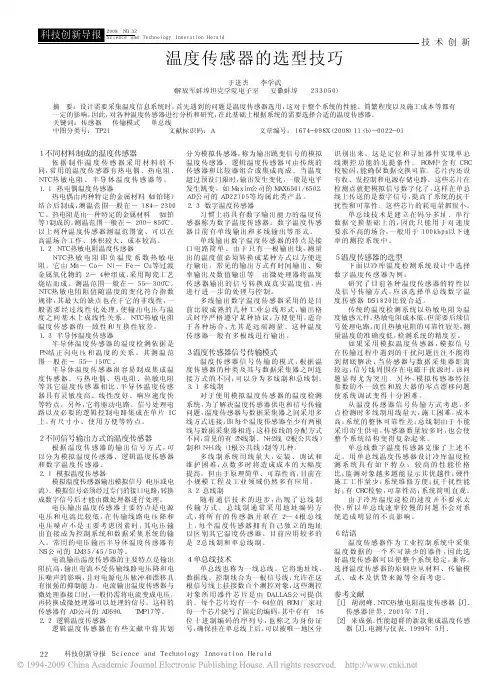

２００８ ＮＯ．３２Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ技　术　创　新１　不同材料制成的温度传感器依据制作温度传感器采用材料的不同，常用的温度传感器有热电偶、热电阻、ＮＴＣ热敏电阻、半导体温度传感器等。

１．１　热电偶温度传感器热电偶由两种特定的金属材料（如铂铑）结合后制成，测温范围一般在－１８４～２３００℃。

热电阻是由一种特定的金属材料　（如铂等）制成的，测温范围一般在－２００～８５０℃。

以上两种温度传感器测温范围宽、可以在高温场合工作、体积较大、成本较高。

１．２　ＮＴＣ热敏电阻温度传感器ＮＴＣ热敏电阻即负温度系数热敏电阻。

它由Ｍｎ－Ｃｏ－Ｎｉ－Ｆｅ－Ｃｕ等过渡金属氧化物的２－４种组成，采用陶瓷工艺烧结而成。

测温范围一般在－５５～３００℃。

ＮＴＣ热敏电阻阻值随温度的变化符合指数规律，其最大的缺点也在于它的非线性，一般需要经过线性化处理，使输出电压与温度之间基木上成线性关系。

ＮＴＣ热敏电阻温度传感器的一致性和互换性较差。

１．３　半导体温度传感器半导体温度传感器的温度检测依据是ＰＮ结正向电压和温度的关系。

其测温范围一般在－５５～１５０℃。

半导体温度传感器很容易制成集成温度传感器。

与热电偶、热电阻、热敏电阻等其它温度传感器相比，半导体温度传感器具有灵敏度高、线性度好、响应速度快等特点。

另外，它将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片ＩＣ上，有尺寸小、使用方便等特点。

２　不同信号输出方式的温度传感器根据温度传感器的输出信号方式，可以分为模拟温度传感器、逻辑温度传感器和数字温度传感器。

２．１　模拟温度传感器模拟温度传感器输出模拟信号（电压或电流）。

模拟信号必须经过专门的接口电路，转换成数字信号后才能由微处理器进行处理。

电压输出温度传感器主要特点是电源电压和电流比较低，在传输线路电压降和电压噪声不是主要考虑因素时，其电压输出直接成为控制系统和数据采集系统的输入。

温度传感器选型介绍本文档旨在为项目中需要选购温度传感器的人员提供一些指导和建议。

通过对不同类型的温度传感器进行比较和分析，帮助您做出明智的选择。

温度传感器的分类温度传感器通常根据测量原理和工作原理进行分类。

以下是常见的几种温度传感器类型：1. 热敏传感器：基于材料的电阻、电容、电压或电流与温度关系的变化来测量温度。

2. 热电偶（Thermocouple）：利用热电效应将两种不同材料的热电动势转化为温度。

3. 红外线温度传感器：通过检测物体发出的热辐射来测量温度。

4. 温度传感器芯片：集成度高，体积小，精度高，适用于需要高精度测量的场合。

选型指南在选型过程中，需考虑以下几个关键因素：1. 测量范围和精度首先，确定所需的温度测量范围和精度。

不同的项目对温度的要求不同，因此需要找到适合项目需求的传感器。

2. 工作环境和材料考虑传感器是否适应项目的工作环境，例如温度、湿度、腐蚀性等因素。

同时，还需评估材料的可靠性和耐用性，确保传感器在长期使用中能够正常工作。

3. 接口和通讯协议根据项目的需求，选择合适的接口和通讯协议。

常见的接口类型包括模拟输出、数字接口（如I2C、SPI）等。

确保传感器可以与项目中的其他设备进行良好的连接和通讯。

4. 供电需求了解传感器的供电需求，包括电压、电流和功耗等。

确保项目中的供电系统能够提供足够的电力支持传感器的正常工作。

5. 价格和供应链最后，考虑传感器的价格和供应链情况。

寻找可靠的供应商和厂家，确保传感器的价格合理且能长期供应。

常见温度传感器推荐根据以上选型指南，以下是几种常见的温度传感器推荐：1. DS18B20：数字温度传感器，适用于数字化系统，精度高，价格较为合理。

2. LM35：模拟温度传感器，简单易用，精度较高。

3. AM2320：数字温湿度传感器，可同时测量温度和湿度，适用于对环境要求较高的项目。

以上推荐仅供参考，具体选型还需根据项目要求进行评估和比较。

总结通过认真考虑温度范围、精度、工作环境、接口、供电需求、价格和供应链等因素，我们可以选择到适合项目需求的温度传感器。

传感器选择的步骤和方法我折腾了好久传感器选择这事儿，总算找到点门道。

说实话，传感器选择一开始我也是瞎摸索。

我之前就遇到一个项目，需要选择一个传感器来检测温度。

我第一个想到的就是去网上搜，各种搜啊。

看到好多不同类型的温度传感器，当时我就懵了，感觉就像走进了一个超级大的超市，货架上摆满了东西，却不知道该拿哪一个。

那时候我看到有一种特别便宜的温度传感器，我就想，哎呀，这个便宜，就选它吧。

这就是我犯的第一个错误，光看价格了。

等我把它买回来，开始测试的时候，发现精度根本达不到项目的要求。

这就好比你想买一个能精确到毫米的尺子来做精细木工活，结果你买了一个只能精确到厘米的，完全不行。

后来我就学聪明了。

我先确定需要什么样的精度。

这就好像你知道你要装的家具需要多精细的尺寸，再去找合适的尺子。

在温度传感器的选择里，如果项目要求精确到度，那那些能精确到1度的传感器就可以直接排除了。

然后呢，我还得考虑使用环境。

比如要是在高温环境下还选那种普通的温度传感器，肯定不行。

这就像你要在水里工作，却穿着普通的皮鞋，没两下就会坏掉。

我有一次在一个有点潮湿和有化学腐蚀可能的环境里用传感器，一开始没考虑环境因素，结果传感器用了不久就腐蚀损坏了。

所以针对那种环境，就得找抗腐蚀且防潮的传感器。

还有响应时间也很重要。

我又尝试过一个测量液位变化的项目，需要传感器能快速反应液位的波动。

我最开始选的传感器响应太慢了，就像一个反应迟钝的服务员，液位都变化半天了，它还没反应过来。

所以清楚你的系统对传感器响应速度的需求是关键。

再就是可靠性和耐久性。

有的传感器刚开始用着还行，但是用一段时间就出问题了。

你要去查它这个传感器以往的使用口碑啊。

就好像你找一个合作伙伴，你得看看他之前的信用记录咋样。

另外量程这个东西也不能忽略。

要是你的测量范围超出了传感器自身的量程，那肯定测量就会不准确了呀。

例如你想称一个100公斤的东西，结果你的秤最大量程才50公斤，那肯定不对嘛。

温度传感器调研报告1. 引言温度传感器是一种用于测量环境温度的设备，应用广泛于工业、农业、医疗等领域。

随着物联网的发展，对温度传感器的需求越来越大。

本调研报告将对目前市场上常见的温度传感器进行调研和比较，以便更好地了解温度传感器的特点和应用。

2. 传感器类型2.1 热电偶热电偶是一种基于热电效应的温度传感器，由两条不同金属材料的导线焊接而成。

它的优点是测量范围广，可达到2000C以上，并且对环境湿度、电磁辐射等有良好的适应性。

然而，由于其输出信号微弱，需要进行放大和线性化处理。

2.2 热敏电阻热敏电阻是一种基于材料的电阻随温度变化而变化的原理进行温度测量的传感器。

常见的热敏电阻有铂热敏电阻和石墨热敏电阻。

它的优点是结构简单, 响应速度较快，适用于测量较低温度。

然而，热敏电阻的灵敏度较低，需要进行较多的温度补偿。

2.3 红外温度传感器红外温度传感器利用物体辐射出的红外线进行非接触式测温，常见的有红外温度传感器和红外线阵列传感器。

它的优点是测量非接触，适用于需要测量高温或不能直接接触的物体。

然而，红外温度传感器在测量过程中受到环境干扰的影响较大。

3. 比较分析3.1 精度和稳定性热电偶和热敏电阻具有较高的测量精度和稳定性，热电偶的测量精度可以达到0.1C，而热敏电阻的测量精度可以达到0.01C。

红外温度传感器的测量精度较低，通常在1C左右。

3.2 响应时间热敏电阻响应时间比较短，可以在几十毫秒内测量到温度变化。

而热电偶和红外温度传感器的响应时间相对较长，通常在几百毫秒到几秒钟之间。

3.3 应用范围热电偶和热敏电阻适用于广泛的温度测量范围，能够满足工业、医疗等领域的需求；而红外温度传感器适用于非接触式测温，特别适合测量高温或有辐射的物体。

3.4 成本热敏电阻具有较低的成本，适用于成本敏感的场合；而热电偶和红外温度传感器的成本较高。

4. 结论根据以上比较分析，不同类型的温度传感器各有优劣，需要根据具体需求选择合适的传感器。

欧姆龙pt100选型手册欧姆龙（Omron）是一家全球领先的自动化控制解决方案提供商，其产品广泛应用于工业自动化、医疗设备、家用电器等领域。

其中，欧姆龙PT100温度传感器是一款常用的温度测量设备，本文将为大家介绍欧姆龙PT100选型手册。

一、欧姆龙PT100温度传感器简介欧姆龙PT100温度传感器是一种基于铂电阻原理的温度测量设备，其测量范围通常为-200℃至+600℃。

该传感器具有高精度、稳定性好、抗干扰能力强等特点，广泛应用于工业自动化领域。

二、欧姆龙PT100选型手册内容1. 产品概述：介绍欧姆龙PT100温度传感器的基本参数和特点，包括测量范围、精度、响应时间等。

2. 选型指南：根据不同的应用场景和需求，提供不同型号的PT100传感器的选型建议。

例如，对于高温环境下的应用，建议选择耐高温型PT100传感器；对于需要长期稳定性的应用，建议选择精度高、稳定性好的PT100传感器。

3. 安装指南：介绍PT100传感器的安装方法和注意事项。

包括传感器的安装位置、固定方式、接线方法等。

同时，还提供了一些常见问题的解决方案，帮助用户更好地使用PT100传感器。

4. 技术参数：详细列出了各个型号PT100传感器的技术参数，包括测量范围、精度、响应时间、线性度等。

用户可以根据自己的需求选择合适的型号。

5. 应用案例：提供一些典型的应用案例，展示PT100传感器在不同领域的应用。

例如，工业自动化领域的温度控制、医疗设备领域的体温测量等。

6. 常见问题解答：总结了用户在使用PT100传感器过程中常遇到的问题，并提供了相应的解决方案。

例如，传感器输出信号异常、温度测量不准确等问题的解决方法。

三、欧姆龙PT100选型手册的意义欧姆龙PT100选型手册的发布，对于用户选择合适的PT100传感器具有重要意义。

首先，手册提供了详细的产品参数和技术指标，用户可以根据自己的需求选择合适的型号。

其次，手册提供了安装指南和常见问题解答，帮助用户更好地使用和维护PT100传感器。

温度传感器调研报告根据对温度传感器的调研，以下是对该产品的分析和评价。

1. 市场需求温度传感器作为一种重要的工业自动化设备，具有广泛的市场需求。

各行业对温度传感器的需求主要有以下几个方面：a) 温度控制和监测：许多生产过程需要精确地控制和监测温度，以确保产品质量和工艺稳定性。

b) 环境监测：温度传感器广泛用于气象站、温室、仓库等场所，用于监测和记录环境温度，提供数据支持给相关领域。

c) 能源管理：温度传感器可用于监测和控制建筑、制冷设备等的能耗，从而实现能源的有效管理。

d) 医疗保健：温度传感器在医疗设备中应用广泛，用于体温监测、手术室温控等。

2. 技术类型根据工作原理和应用场景的不同，温度传感器可以分为多种类型，包括：a) 热电偶：基于热电效应原理，适用于高温和极低温环境。

b) 热敏电阻：根据导体的温度变化导致电阻值变化，应用广泛且价格较为低廉。

c) 红外测温：利用物体发射的红外辐射来测量温度，非接触式测温，适用于特殊环境和移动测温。

d) 光纤传感器：利用光信号在光纤中的变化来测量温度，适用于需要长距离传输和电磁干扰较强的场景。

e) 压敏电阻：通过测量电阻值的变化来间接测量温度，适用于一些特殊需求场景。

3. 主要厂商和产品目前温度传感器市场上，主要的厂商和产品有以下几个：a) 西克莱斯公司（TE Connectivity）：其温度传感器产品广泛应用于汽车、航空航天、医疗等领域。

b) 美国模拟公司（Analog Devices）：该公司生产的温度传感器产品具有高精度、快速响应等特点，广泛应用于工业自动化、通信等领域。

c) 德州仪器（Texas Instruments）：该公司的温度传感器产品应用广泛，包括模拟温度传感器、数字温度传感器等。

d) 松下电子（Panasonic）：主要生产热敏电阻型温度传感器，产品质量可靠，价格相对较低。

4. 发展趋势和挑战随着工业自动化和智能化的发展，温度传感器市场也在不断壮大。

NTC热敏电阻温度传感器产品选型方法与应用NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种根据温度变化而改变电阻值的电子元件。

由于其灵敏度高、稳定性好以及成本较低等特点，被广泛应用于温度测量、温度控制、温度补偿等领域。

本文将介绍NTC热敏电阻的选型方法以及常见的应用场景。

一、NTC热敏电阻的选型方法1.温度范围：首先需要确定NTC热敏电阻所需测量温度的范围。

通常情况下，NTC热敏电阻的测量范围在-50℃到+200℃之间，不同型号的NTC 热敏电阻在不同温度范围内有着不同的工作表现。

2.温度系数：NTC热敏电阻的温度系数指的是单位温度变化时电阻值变化的量。

一般而言，NTC热敏电阻的温度系数为负值，即随温度升高，电阻值降低。

温度系数的选取需要根据具体的应用需求，一般情况下，温度变化较大的场景下，需要选择温度系数较大的NTC热敏电阻。

3.稳定性：NTC热敏电阻的稳定性是指在长时间使用过程中，电阻值的变化范围。

稳定性好的NTC热敏电阻能够提供更准确的温度测量结果，因此在高精度要求的场景中，需要选择稳定性较好的NTC热敏电阻。

4.阻值：NTC热敏电阻的阻值是在标准温度下的电阻值。

不同型号的NTC热敏电阻具有不同的阻值范围，选择时需要根据具体的电路要求和测量范围来确定。

二、NTC热敏电阻的应用1.温度测量：NTC热敏电阻可作为温度传感器，将其与电路连接后，通过测量电阻值的变化来获得温度信息。

在温度测量中，通常将NTC热敏电阻组装在温度探头中，通过温度探头来感知被测物体的温度变化。

2.温度控制：NTC热敏电阻可用于温度控制回路中，通过监测环境温度的变化，实现对温度的控制。

在温度升高或降低到设定值时，控制电路可以通过控制相应的执行器来调整温度。

3.温度补偿：在一些电路中，温度会对电路元件的性能产生影响，为了保持电路的稳定性和准确性，可以采用NTC热敏电阻进行温度补偿。

温度传感器调研报告《温度传感器调研报告》一、引言温度传感器是一种用来感知周围温度并将其转化为可供测量或控制系统使用的设备。

在工业生产、家用电器、医疗设备等领域都有着广泛的应用。

本报告旨在对当前市场上常见的温度传感器进行调研，分析其特点、应用范围和发展趋势。

二、市场调研1. 市场需求：随着科技的快速发展，人们对温度传感器的需求也越来越大。

特别是在工业自动化、智能家居和医疗器械领域，对温度传感器的精度和稳定性要求也越来越高。

2. 主要产品及厂家：当前市场上常见的温度传感器主要包括热电偶、热敏电阻、红外线温度传感器等，主要厂家有欧姆龙、ADI、芯片厂商等。

3. 技术发展方向：随着新材料和新技术的不断涌现，温度传感器的技术也在不断更新。

例如，基于MEMS技术的微型温度传感器、无线传输技术的应用等都是未来的发展方向。

三、应用调研1. 工业领域：工业自动化中，温度传感器被广泛应用于温度监测、温度控制等方面，例如在高温设备、冷链物流等领域。

2. 智能家居：智能家居产品中，温度传感器可以用于室内环境监测、空调控制等，提高生活舒适度和能源利用效率。

3. 医疗器械：在医疗设备中，温度传感器的应用涉及到体温监测、医用冰箱温度控制等，对患者的生命安全至关重要。

四、发展趋势1. 追求更高精度和稳定性：随着行业对产品质量的要求不断提高，温度传感器的精度和稳定性也将成为未来的发展趋势。

2. 产品小型化、智能化：随着物联网技术的普及，温度传感器产品将迎来小型化、智能化的发展趋势，使其更适用于各种应用场景。

3. 生物医学应用潜力巨大：随着人们对健康的关注日益增加，温度传感器在医疗器械领域的应用潜力巨大，有望成为未来的发展热点。

五、结论温度传感器作为一种重要的传感器设备，在工业生产、家用电器、医疗器械等领域都有着广泛的应用前景。

随着科技的不断进步和市场的不断需求，温度传感器的发展前景将会更加广阔。

未来，我们可以期待看到更加精确、稳定、智能化的温度传感器产品涌现，为人们的生活和工作带来更多便利和安全。

温度传感器调研报告温度传感器调研报告一、调研目的及背景随着科技的发展和社会的进步，温度传感器在各个领域起到了重要的作用，如工业控制、医疗仪器、电子设备等。

本次调研旨在了解当前温度传感器的应用现状和发展趋势，为相关领域的研究人员和生产厂家提供参考和借鉴。

二、调研方法本次调研采用了文献资料的查阅和市场调研的方式。

通过对相关文献的研究和市场调查，了解当前温度传感器的种类、原理、应用范围和市场竞争等方面的情况。

三、调研结果1. 温度传感器的种类根据原理和工作方式的不同，温度传感器可以分为接触式和非接触式两大类。

接触式温度传感器主要有热电偶、热电阻和半导体温度传感器等。

热电偶和热电阻是最常见的接触式温度传感器，具有测量范围广、精度高等优点。

而半导体温度传感器则具有快速响应、体积小、价格低廉等特点。

非接触式温度传感器主要有红外温度传感器和声子晶体温度传感器等。

红外温度传感器是近年来发展较快的一种传感器，它可以通过感知红外光信号的变化来推测目标物体的温度。

声子晶体温度传感器则利用声子的能量传播速度与温度相关的特性，来测量目标物体的温度。

2. 温度传感器的应用范围温度传感器在工业控制、医疗仪器、电子设备等领域有着广泛的应用。

在工业控制中，温度传感器常用于汽车制造、食品加工、电力系统等场景，用于监测和控制温度，以保证生产过程的质量和安全。

在医疗仪器中，温度传感器被用于体温计、医疗监护设备等，用于测量患者的体温变化。

在电子设备中，温度传感器常用于智能手机、电脑等设备中，用于监测设备的温度，并根据温度变化进行相应的调节和保护。

3. 温度传感器的市场竞争当前，温度传感器市场上竞争较为激烈，主要的竞争对手包括美国的摩托罗拉、德国的西门子、日本的欧姆龙等。

这些公司通过不断提高产品的性能和稳定性，以及降低价格，来争夺市场份额。

另外，一些新兴企业也不断涌现，如中国的华晶科技、安恒电子等，它们通过技术创新和定制化服务来满足特定领域的需求，取得一定的竞争优势。

温度传感器调研报告温度传感器调研报告一、调研目的和背景随着物联网的发展和智能家居的普及，温度传感器在各个领域的应用越来越广泛。

为了更好地了解市场上各种温度传感器的性能和应用场景，本次调研主要目的是对温度传感器进行全面的了解和比较。

二、调研方法1. 网络调研：通过搜索引擎、技术论坛、电子商务平台等途径，收集温度传感器的相关资料和用户评价。

2. 实地调研：参观相关企业、参加行业展会，与产品销售人员进行交流和对比测试。

三、调研结果1. 市场概况：目前市场上主要的温度传感器包括NTC热敏电阻、PT100电阻温度计、红外线温度传感器等。

其中，NTC热敏电阻应用最为广泛，价格相对较低，在家电、医疗等领域得到了广泛应用；PT100电阻温度计适用于工业领域，具有较高的精度和稳定性；红外线温度传感器适用于非接触式测温，常用于测量物体表面温度。

2. 温度范围：不同型号的温度传感器适用的温度范围有所差异。

NTC热敏电阻常用的温度范围为-40℃~+125℃，PT100电阻温度计的温度范围一般为-200℃~+600℃，而红外线温度传感器可以测量的温度范围更广泛，一般达到-50℃~+1000℃。

3. 精度和稳定性：不同型号的温度传感器的精度和稳定性也有所不同。

PT100电阻温度计通常具有更高的精度和稳定性，能够满足一些对温度测量精度要求较高的应用场景，而NTC热敏电阻和红外线温度传感器的精度较低，适用于一些对温度测量要求不太严格的场景。

4. 通信协议：随着物联网的发展，温度传感器的通信功能也越来越重要。

一些高端的温度传感器，如数字温度传感器和智能温度传感器，支持多种通信协议，如I2C、SPI、Modbus等，方便与其他设备进行数据交互和远程监控。

5. 价格和应用场景：不同型号的温度传感器价格差异较大。

一般来说，NTC热敏电阻价格较低，适用于家电、医疗等普通应用场景；PT100电阻温度计价格较高，适用于工业控制和实验室等需要高精度测量的场景；红外线温度传感器价格相对较高，适用于非接触测温场景，如建筑、冶金等。
