油浸式变压器主要构成

油浸式变压器是一种常见的电力变压器，其主要构成由变压器油槽、油泵、变压器油、变压器铁心、绕组、散热器和保护系统等组成。

变压器油槽和油泵

变压器油槽是变压器主要零部件之一，其作用是用来储存变压器油。变压器油槽的形状往往不固定，可根据变压器的大小和安装环境来设计，并且它的材质通常为钢板或铸铁制成。而油泵则是变压器油的输送设备，它扮演着“心脏”的角色，将油从油槽中抽取出去，通过油管输送到变压器的各个部位。

变压器油

变压器油是一种特殊的介质，主要是用来隔离和冷却绕组。它通常采用的是矿物油，也可以使用有机硅油、有机酯油等。变压器油不仅要满足绝缘性能好、防腐蚀等基本要求，还要承受变压器的全负荷运行和变压器故障时的高热量和压力。所以，变压器油的质量对于变压器的正常运行和寿命非常重要。

变压器铁心

变压器铁心是加强变压器磁路的一种设备，它由一片片厚度相等、宽度逐步变窄的冷轧硅钢片组成。变压器铁心的作用就是在加上励磁后，将电能从低压端传输到高压端。

变压器绕组

变压器绕组是将电能从铁心的低压端传输到高压端的一种设备，它通常采用铜线、铝线等导体材料，分为高压绕组和低压绕组两部分。在绕组中，根据绕组电流的方向，将绕组分为孤立式、自耦式、三绕组式等。

变压器散热器

变压器散热器是变压器中一种常见的散热器，它通常由若干片扇形的散热片组成，用于散热变压器内部的热量。当变压器工作时，由于线圈电阻和铁力铁心磁肆的存在，就会产生一定的热量，如果这些热量不能及时散发出去，将会严重影响变压器的正常运行。

变压器保护系统

变压器保护系统包括机械和电气保护。在变压器的机械保护方面，是指在变压器外壳中设置了保护热继电器和气压释放装置，一旦变压器内部发生过载或过热等事故，就会触发热继电器和气压释放装置，从而切断电源，防止事故蔓延。而在变压器的电气保护方面，则是指在绕组和变压器油中设置了相应的保护装置，以保护绕组和油的安全性。

综上所述，油浸式变压器的主要构成包括变压器油槽、油泵、变压器油、变压器铁心、绕组、散热器和保护系统等。各组件之间相互协调，协同工作，共同构成一个功能完备、性能优良的电气设备。

合集下载

油浸式变压器主要参数

油浸式变压器主要参数

主要技术参数

10kV级S11系列配电

额定容量 (kVA) 电压组合(kV）

联结 组 标号 短路 阻抗 (%) 损耗(kW)

空载 电流 (%) 重量(kg)

外形尺寸(mm) 长(L)×宽(B)×高(H) 规矩(mm) 纵向×横向 高 压 分接

范围 低

压 空

载 负

载 器 身 重 油

重 总

重

10

11 10.5 10 6.3 6 ±5 0.4 Yyn0 4.0 0.06 0.33 2.5 120 55 220 660×430×870 400×400

20 0.08 0.46 2.0 140 65 260 700×450×910 400×400

30 0.10 0.68 1.6 160 70 280 740×460×930 400×400

50 0.13 0.98 1.5 220 80 365 770×500×980 400×400

63 0.15 1.19 1.4 255 88 420 810×560×1000 400×400

80 0.18 1.40 1.3 290 95 480 845×650×1100 400×400

100 0.20 1.70 1.2 325 110 550 870×710×1200 400×400

125 0.24 2.08 1.1 400 130 660 915×720×1250 400×400

注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级S11系列

额定容量 (kVA) 电压组合(kV）

联结 组

标号 短路 阻抗 (%) 损耗(kW)

空载 电流 (%) 重量(kg)

外形尺寸(mm) 长(L)×宽(B)×高(H) 规矩(mm) 纵向×横向 高 压 分接

范围 低

压 空

载 负

载 器 身 重 油

重 总

重

160

11 10.5 10 6.3 6 ±%5 0.4 Yyn0 4.0 0.28 2.42 1.0 470 150 765 1205×690×1280 550×550

油浸式变压器结构图解

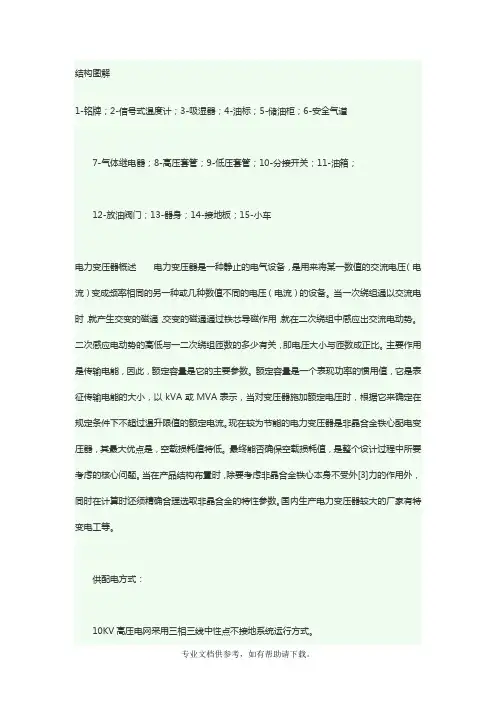

油浸式变压器结构图解

专业文档供参考，如有帮助请下载。 结构图解

1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道

7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；

12-放油阀门；13-器身；14-接地板；15-小车

电力变压器概述 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。

供配电方式：

10KV高压电网采用三相三线中性点不接地系统运行方式。 专业文档供参考，如有帮助请下载。

用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。

电力变压器主要部件及作用 ①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上）

变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。

变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。

干式变压器与油浸式变压器

干式变压器与油浸式变压器

干式变压器

科技名词定义

中文名称：

干式变压器

英文名称：

dry type transformer

定义：

铁心和绕组不浸在绝缘液体中的变压器。

应用学科：

电力（一级学科）；变电（二级学科）

以上内容由全国科学技术名词审定委员会审定公布

求助编辑百科名片

干式变压器

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路 。机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

目录

干式变压器结构特点:

干式变压器形式:

干式变压器特点及结构

干式变压器技术参数

干式变压器接线方式

干式变压器的过载能力

干式变压器选型注意事项 用途：

干式变压器结构特点:

干式变压器形式:

干式变压器特点及结构

干式变压器技术参数

干式变压器接线方式

干式变压器的过载能力

干式变压器选型注意事项

用途：

 检查

 干式变压器国家标准目录

 产品选用指南

 施工、安装要点

 变压器和变频器的区别

 干式变压器未来

展开

在结构上可分为两种类型:

(1)固体绝缘包封绕组

(2)不包封绕组

编辑本段干式变压器结构特点:

1.铁芯

采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

上海美田电器-干式变压器

2.绕组

有以下几种:

(1)缠绕式

(2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

(4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

3.高压绕组

一般采用多层圆筒式或多层分段式结构

油浸式变压器结构图解 2

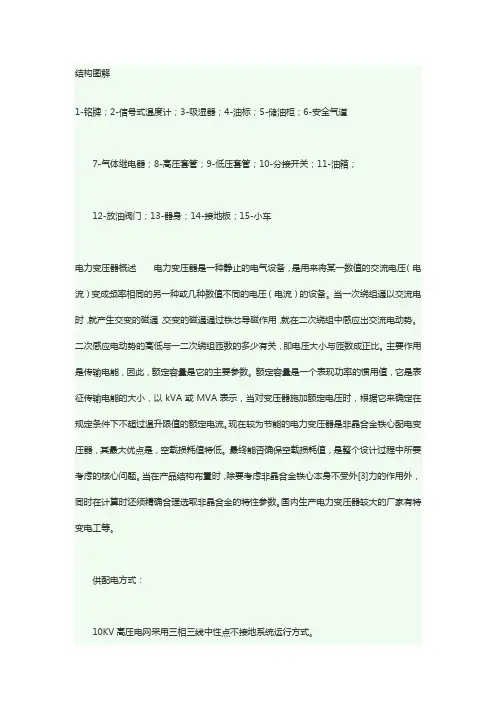

油浸式变压器结构图解 2

结构图解

1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道

7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；

12-放油阀门；13-器身；14-接地板；15-小车

电力变压器概述 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。

供配电方式：

10KV高压电网采用三相三线中性点不接地系统运行方式。

用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。

电力变压器主要部件及作用 ①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上）

变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。

变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。

②、电力变压器主要有：
