油浸式变压器 标准

干式变压器

科技名词定义

中文名称：

干式变压器

英文名称：

dry type transformer

定义：

铁心和绕组不浸在绝缘液体中的变压器。

应用学科：

电力（一级学科）；变电（二级学科）

以上内容由全国科学技术名词审定委员会审定公布

求助编辑百科名片

干式变压器

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路 。机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

目录

干式变压器结构特点:

干式变压器形式:

干式变压器特点及结构

干式变压器技术参数

干式变压器接线方式

干式变压器的过载能力

干式变压器选型注意事项 用途：

干式变压器结构特点:

干式变压器形式:

干式变压器特点及结构

干式变压器技术参数

干式变压器接线方式

干式变压器的过载能力

干式变压器选型注意事项

用途：

 检查

 干式变压器国家标准目录

 产品选用指南

 施工、安装要点

 变压器和变频器的区别

 干式变压器未来

展开

在结构上可分为两种类型:

(1)固体绝缘包封绕组

(2)不包封绕组

编辑本段干式变压器结构特点:

1.铁芯

采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

上海美田电器-干式变压器

2.绕组

有以下几种:

(1)缠绕式

(2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

(4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

3.高压绕组

一般采用多层圆筒式或多层分段式结构

更换油浸式变压器验收标准

我跟你说啊，这油浸式变压器的验收标准，那可是个很重要的事儿。咱先说这变压器的外观吧。我看到那变压器啊，就像一个敦实的大铁家伙，油浸式的嘛，外面那油箱得看着结实，不能有坑坑洼洼的。你看那油箱的漆，得均匀，要是一块厚一块薄的，就像人脸上的麻子似的，看着就不舒服。颜色呢，也得正，要是那种灰扑扑的，感觉就像没什么精神。

再看那些个零部件，什么套管啊，这套管就像变压器的手一样，伸在外面。它得是笔直的，不能歪歪扭扭，就像人站直了才有精气神儿。那瓷质的表面啊，得光滑，不能有裂缝。我有次就看到一个变压器，套管上有个小裂缝，就像人手上划了个小口子，看着就揪心。我就跟验收的人说：“这可不行啊，这就像个小隐患，指不定哪天就出大问题。”验收的人还跟我杠呢：“这小裂缝能有啥事儿？”我就急了：“这就像大坝上的小缝儿，开始看着没事儿，水一冲就垮了呀。”

还有那油位计，这可是个重要的东西。油浸式变压器嘛，油就像它的血液一样。油位计就得清楚准确地显示油的位置。我瞅着那油位计，就像看人的体温计一样，得是正常的数值。要是油位太低了，那变压器肯定是哪里有问题了，就像人贫血了似的，没力气干活。油呢，还得清澈，不能黑乎乎的，要是黑乎乎的油，就像人的血液里混了脏东西，这变压器还能好好工作吗？

然后就是那些个电气连接的地方。我看那接线端子啊，得紧固，不能松松垮垮的。我就拿手去拧了拧，要是能拧动，这肯定不行。我就跟旁边的人说：“这要是松了，电在这儿走的时候就不顺畅，就像人走路，路上到处是坑坑洼洼的，能走得快吗？”那些连接的导线啊，绝缘层也得完好无损。要是绝缘层破了，那电就容易乱跑，这就像家里的电线，要是绝缘皮破了，那多危险啊，搞不好就会起火呢。

还有那变压器的冷却装置，这可不能小瞧。它就像给变压器扇扇子的小丫鬟似的，得正常工作。风扇要是不转了，或者散热器堵住了，那变压器就会热得像个在火炉边的人，热得难受，肯定也工作不好啊。我就对着那冷却装置看了又看，还摸了摸散热器，要是温度不正常，那就得好好检查检查了。

结构图解

1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道

7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；

12-放油阀门；13-器身；14-接地板；15-小车

电力变压器概述 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。国内生产电力变压器较大的厂家有特变电工等。

供配电方式：

10KV高压电网采用三相三线中性点不接地系统运行方式。

用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。

电力变压器主要部件及作用 ①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上）

变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。

变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。

②、电力变压器主要有：

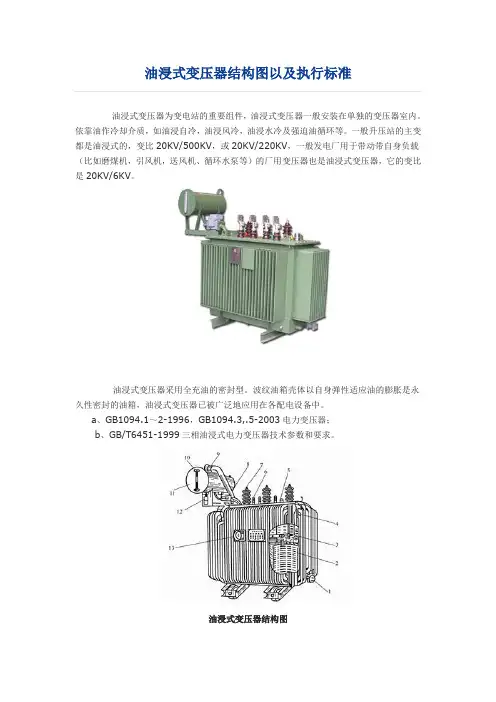

油浸式变压器结构图以及执行标准

油浸式变压器为变电站的重要组件，油浸式变压器一般安装在单独的变压器室内。

依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。一般升压站的主变都是油浸式的，变比20KV/500KV，或20KV/220KV，一般发电厂用于带动带自身负载（比如磨煤机，引风机，送风机、循环水泵等）的厂用变压器也是油浸式变压器，它的变比是20KV/6KV。

油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中。

a、GB1094.1～2-1996，GB1094.3,.5-2003电力变压器；

b、GB/T6451-1999三相油浸式电力变压器技术参数和要求。

油浸式变压器结构图

1—放油阀门 2—绕组 3—铁心 4—油箱 5—分接开关6—低压套管 7—高压套管

8—气体继电器 9—安全气道10—油表 11—储油柜 12—吸湿器 13—湿度计
