锚杆支护工程施工工艺

一、工程概况：

1、工程概述

工程名称：事故雨水提升设施

建设单位:

设计单位:

监理单位:

施工单位:

2、建筑及基础结构特征

（1）本工程相对标高±0.000m相当于绝对标高45.300m。

（2）根据地质勘察报告雨水提升设施工程基础各层土质情况为：上部2.2m为素填土层、下部为3.7m粘土层，基底下部400mm有一层铄砂层为透水层，该工程平面位置在熔铸车间东南侧。基础采用阀板基础，筏板板底相对标高由西向东依次为-7．7米，-5．5米，-3．6米，基坑开挖深度最深相对标高为-7.8米，（场地自然地坪标高为46.3米）平面尺寸为18．2米×13．2米，基础与附近建筑物平面关系见附图1。

二、施工目标

1、质量目标：

在基坑支护施工中，我们将严格执行国家、省颁布的有关施工规范及技术标准，工程质量符合图纸设计要求，国家现形规范标准，检验批，分项分部工程质量合格率100%，确保该工程达到优良工程标准。

2、安全目标：

1、杜绝重伤，消灭轻伤。

2、杜绝重大机电事故和非人身事故。

三、施工方案选择 根据现场平面布置图中可以看出，事故雨水提升设施工程场地十分狭小，该工程南部紧靠厂区铁艺栏杆围墙及厂外道路排水沟、西部紧贴燃气站、北部和东部靠近现场已硬化好的道路，基础土方开挖达不到放坡要求，且地下水位较浅，基础施工期间正值雨季，为了保证基础施工安全，该工程基础南面、北面及西面支护方案采取锚杆支护，降水采取管井降水。

四、施工准备及部署

1、人员准备：

序号 工 种 人数 施工部位

1 钻孔人员 9 钻孔

2 注浆人员 5 锚杆注浆

3 钢筋网绑扎 9 绑扎钢筋

4 喷浆人员 7 喷射混凝土

5 特殊工种 3 电工、司机等

6 管理人员 3 施工管理

2、施工设备

主要施工机械进场计划表

序号 机 械 型号规格 数量 进场时间 备 注

1 载重汽车 25T 1 开工前 施工全过程

2 装载机 ZL50 1 开工前 施工全过程

边坡支护工程锚杆支护施工方案

一、 施工工艺

（1）锚杆的构造要求

1）锚杆采用HRB335级Φ22钢筋，长度从8.2～10米。具体见计算书。

2）锚杆上下排垂直间距1m，水平间距1m。

3）锚杆倾角为12.5°。

4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10。

5）喷射混凝土厚度10cm。

6）钢筋网片φ10@100mm×100mm。

7）注浆压力为0.6Mpa，根据具体情况压力可适当提高。

（2） 工艺流程

1)锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁

2）喷射混凝土面层施工工艺流程：立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。

（3）操作工艺

1）边坡开挖

锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。当用机械进行开挖时，严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：

a) 对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；

b) 在作业面上先安装钢筋网片喷射混凝土面层后，再进行钻孔并设置土钉；

c) 在水平方向分小段间隔开挖；

d) 先将开挖的边壁作成斜坡，待钻孔并设置土钉后再清坡；

e) 开挖时沿开挖面垂直击入钢筋和钢管或注浆加固土体。

（4）钻孔与锚杆制作

1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。

2）钻进时要比设计深度多钻进100～200mm，以防止孔深不够。

3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm 设置定位器一个；钻孔完毕后应立即安插锚杆以防塌孔。

（5）注浆

可编辑范本

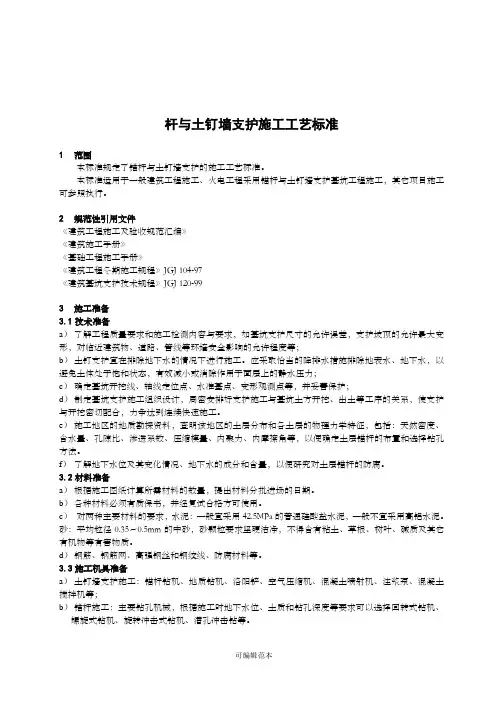

杆与土钉墙支护施工工艺标准

1 范围

本标准规定了锚杆与土钉墙支护的施工工艺标准。

本标准适用于一般建筑工程施工、火电工程采用锚杆与土钉墙支护基坑工程施工，其它项目施工可参照执行。

2 规范性引用文件

《建筑工程施工及验收规范汇编》

《建筑施工手册》

《基础工程施工手册》

《建筑工程冬期施工规程》JGJ 104-97

《建筑基坑支护技术规程》JGJ 120-99

3 施工准备

3.1 技术准备

a） 了解工程质量要求和施工检测内容与要求，如基坑支护尺寸的允许误差，支护坡顶的允许最大变形，对临近建筑物、道路、管线等环境安全影响的允许程度等；

b） 土钉支护宜在排除地下水的情况下进行施工。应采取恰当的降排水措施排除地表水、地下水，以避免土体处于饱和状态，有效减小或消除作用于面层上的静水压力；

c） 确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并妥善保护；

d） 制定基坑支护施工组织设计，周密安排好支护施工与基坑土方开挖、出土等工序的关系，使支护与开挖密切配合，力争达到连续快速施工。

e） 施工地区的地质勘探资料，查明该地区的土层分布和各土层的物理力学特征，包括：天然密度、含水量、孔隙比、渗透系数、压缩模量、内聚力、内摩擦角等，以便确定土层锚杆的布置和选择钻孔方法。

f） 了解地下水位及其变化情况、地下水的成分和含量，以便研究对土层锚杆的防腐。

3.2 材料准备

a） 根据施工图纸计算所需材料的数量，提出材料分批进场的日期。

b） 各种材料必须有质保书，并经复试合格方可使用。

c） 对两种主要材料的要求，水泥：一般宜采用42.5MPa的普通硅酸盐水泥，一般不宜采用高铝水泥。砂：平均粒径0.35～0.5mm的中砂，砂颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其它有机物等有害物质。

d） 钢筋、钢筋网、高强钢丝和钢绞线、防腐材料等。

3.3 施工机具准备

a） 土钉墙支护施工：锚杆钻机、地质钻机、洛阳铲、空气压缩机、混凝土喷射机、注浆泵、混凝土搅拌机等；

表1-2

施工组织设计(方案)审批表

工程名称 秭归县归州镇贾家店村六组谭家湾高切坡防护工程 合同号ZG/GQP/SG/025 NO：施

致监理单位： 三峡大学建筑设计研究院秭归高切坡项目监理部

现报上 挂网锚喷支护 工程的施工组织设计（方案）（见附件），请予以审查和批准。

承包单位：（公章）

技术负责人：

单位负责人：

日期： 年 月 日

监理单位审批意见

□ 同意 □ 修改后再报 □ 不同意 （以下写出具体意见）

监理单位：（公章）

项目监理负责人：

总监理工程师：

日期： 年 月 日

业主单位审核意见

业主单位：（公章）

核准人：

日期： 年 月 日

说明：一式三份，监理单位审批后，送业主单位审定。审定后由监理单位退承包单位一份。

秭归县归州镇贾家店村六组谭家湾高切坡防护工程

挂网锚喷支护工程

施工方案

编制：

审核：

河南省郑州地质工程勘察院

秭归县高切坡防护项目025标项目部

2007年07月05日 秭归县归州镇贾家店村六组谭家湾高切坡防护工程

挂网锚喷支护工程施工方案

一 、工程概述及工程量

本高切坡切坡面均采用挂网锚喷支护。C25喷锚砼372.0 m3，C25压顶梁砼22.0 m3，挂网及压顶梁钢筋9.7t，锚杆φ25（5m）264.0根，锚杆φ25（8m）287.0根。

二、施工组织计划

1、劳动力组织计划

本坡段锚杆凿孔安排2个班组计40人、钢筋制作安装1个班组计10人、混凝土施工安排2个班组计20人。计划安排劳动力共70人。

2、机械设备组织

本坡段安排锚杆钻机2台；注浆泵1台；搅拌机1台；钢筋切割机、钢筋电焊机、钢筋弯曲机、卷扬机各1台。

其它小型设备及工具根据需求配置。

3、工期安排

本坡段计划安排工期59日历天。其中搭设脚手架15天，锚杆、泄水孔施工20天，第一道砼喷射施工7天；挂网钢筋制安10天，第二道砼喷射施工7天。
