锚杆施工工艺

锚杆施工工艺

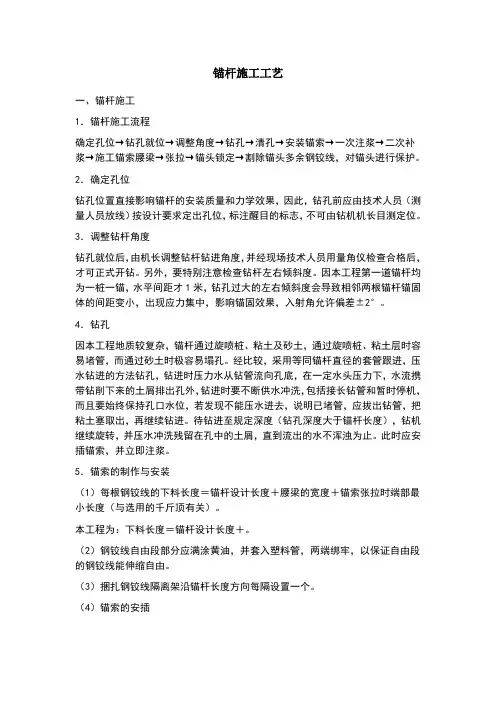

一、锚杆施工

1．锚杆施工流程

确定孔位→钻孔就位→调整角度→钻孔→清孔→安装锚索→一次注浆→二次补浆→施工锚索腰梁→张拉→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。

2．确定孔位

钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员（测量人员放线）按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。

3．调整钻杆角度

钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才1米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角允许偏差±2°。

4．钻孔

因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采用等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底，在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和暂时停机，而且要始终保持孔口水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度（钻孔深度大于锚杆长度），钻机继续旋转，并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。

5．锚索的制作与安装

（1）每根钢铰线的下料长度＝锚杆设计长度＋腰梁的宽度＋锚索张拉时端部最小长度（与选用的千斤顶有关）。

本工程为：下料长度＝锚杆设计长度＋。

（2）钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。

（3）捆扎钢铰线隔离架沿锚杆长度方向每隔设置一个。

（4）锚索的安插 锚索加工完成，经检查合格后，安装前小心运至孔口。入孔前将4"镀锌管（作注浆管）平行并入一起，然后将锚索与注浆管同步送入孔内，直到孔口外端剩为止。如发现锚索安插人管内困难，说明钻管内有粘土堵管，不要再继续用力插入，使钢铰线与隔离架松散，而应把钻管拔出，清除出钻孔内的粘土，重新在厚位钻孔到位。

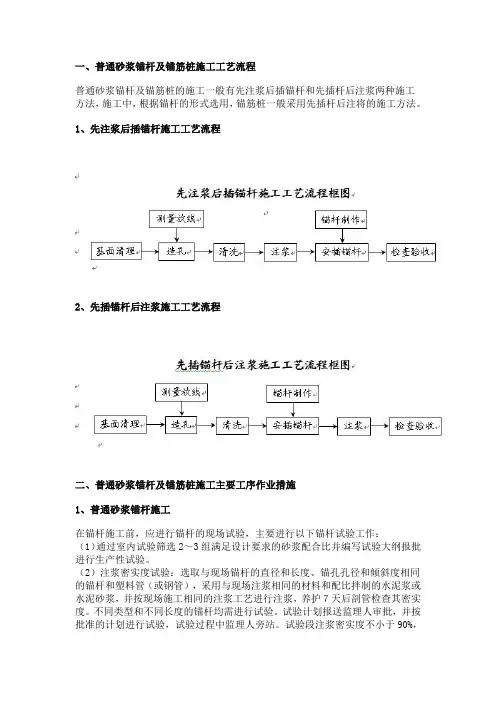

一、普通砂浆锚杆及锚筋桩施工工艺流程

普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。

1、先注浆后插锚杆施工工艺流程

2、先插锚杆后注浆施工工艺流程

二、普通砂浆锚杆及锚筋桩施工主要工序作业措施

1、普通砂浆锚杆施工

在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作：

（1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。

（2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。

完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下：

（1）造孔

普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。

a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。

。。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2，钻孔方位偏差不应大于5b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45

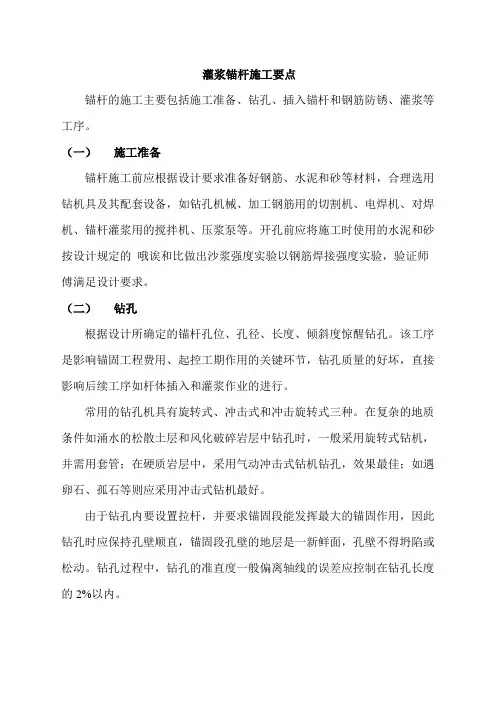

灌浆锚杆施工要点

锚杆的施工主要包括施工准备、钻孔、插入锚杆和钢筋防锈、灌浆等工序。

（一） 施工准备

锚杆施工前应根据设计要求准备好钢筋、水泥和砂等材料，合理选用钻机具及其配套设备，如钻孔机械、加工钢筋用的切割机、电焊机、对焊机、锚杆灌浆用的搅拌机、压浆泵等。开孔前应将施工时使用的水泥和砂按设计规定的 哦诶和比做出沙浆强度实验以钢筋焊接强度实验，验证师傅满足设计要求。

（二） 钻孔

根据设计所确定的锚杆孔位、孔径、长度、倾斜度惊醒钻孔。该工序是影响锚固工程费用、起控工期作用的关键环节，钻孔质量的好坏，直接影响后续工序如杆体插入和灌浆作业的进行。

常用的钻孔机具有旋转式、冲击式和冲击旋转式三种。在复杂的地质条件如涌水的松散土层和风化破碎岩层中钻孔时，一般采用旋转式钻机，并需用套管；在硬质岩层中，采用气动冲击式钻机钻孔，效果最佳；如遇卵石、孤石等则应采用冲击式钻机最好。

由于钻孔内要设置拉杆，并要求锚固段能发挥最大的锚固作用，因此钻孔时应保持孔壁顺直，锚固段孔壁的地层是一新鲜面，孔壁不得坍陷或松动。钻孔过程中，钻孔的准直度一般偏离轴线的误差应控制在钻孔长度的2%以内。 锚杆孔一般分为两类，一类是荷载较小的短锚杆的钻孔，另一类是传递较大的拉力的长锚杆的钻孔。对于岩石上钻凿小直径短锚杆的钻孔（孔径小于45m m，长度小于4m ），一般可采用气动冲击钻机。当用语加固地下大型峒室的锚杆的钻凿，可使用高效移动式单臂或多臂凿岩台车。对于承受荷载较大的大直径锚杆的钻孔（直径60 m m -168 m m，孔深4 m -50

m），可用冲击钻、旋转钻或两者相结合的方式来钻凿。钻孔机械的选择，应根据岩土类型、钻孔直径和长度、接近锚固工作面的条件、所用冲洗介质的种类以及锚杆类型和所要求的钻进速度来综合考虑确定。

钻孔时一般不得使用膨润土护壁，以避免在孔壁上形成泥皮，降低锚固体与孔壁的摩阻力 。钻孔工序完成后，应及时用清水在钻孔内充分的洗浆，将岩粉等碎屑清出孔外，然后用压缩空气将孔内积水吹干。

锚杆施工工艺

一、引言

锚杆是一种在建筑工程中常用的支护材料，用于增加土体的稳定性和抗侧移能力。本文将介绍锚杆的施工工艺。

二、工艺步骤

1. 前期准备

- 确定施工区域，并进行现场勘测和设计，确定锚杆的数量和布置方案。

- 准备施工所需的材料和设备，包括钢筋、锚杆套管、锚杆锚固药剂等。

- 对施工现场进行清理，确保施工区域安全和无障碍。

2. 钻孔

- 根据设计要求，在施工区域进行凿孔，钻孔深度和直径需符合设计要求。

- 钻孔时要注意人身安全，使用合适的工具和防护设备。

3. 安装锚杆套管 - 在钻孔中安装锚杆套管，套管的长度和直径需符合设计要求。

- 使用专用设备将锚杆套管沿着钻孔方向插入至设计深度。

4. 填充灌浆材料

- 将灌浆材料按照要求充填至锚杆套管内，确保灌浆材料充分填满空隙。

- 灌浆材料可根据具体工程要求选择，一般可以是水泥浆或聚合物浆料。

5. 安装锚杆

- 在灌浆材料未完全凝固前，将锚杆插入锚杆套管内，确保锚杆与灌浆材料之间有良好的粘结。

- 锚杆的长度和直径需符合设计要求，锚杆末端需预留足够的长度用于锚固。

6. 锚杆锚固

- 锚固部分根据设计要求进行加固，可以使用专用的锚固药剂或者预埋钢板等。

- 锚固过程中要确保锚杆的固定性和稳定性，将锚杆与土体有效地连接在一起。

7. 后期处理

- 施工完成后，对锚杆和施工现场进行清理，清除杂物和垃圾。

- 检查锚杆的安装和锚固效果，并进行必要的调整和修复。

三、安全注意事项

1. 在施工过程中，要严格遵守相关的安全操作规程，使用安全防护设备。

2. 钻孔时要注意避免破坏周围结构和地下管线等。

3. 灌浆材料的搅拌和充填过程要注意防止粉尘飞扬和对人身造成危害。

4. 锚杆的安装和锚固过程要严格按照设计要求进行，避免出现质量问题。

四、总结

锚杆施工工艺是一项重要的支护工作，合理的施工工艺可以确保锚杆的质量和效果。在实施施工过程中，要注意安全事项，并按照设计要求进行施工操作。只有确保施工质量，才能实现锚杆的良好效果。
