家装开关插座安装标准

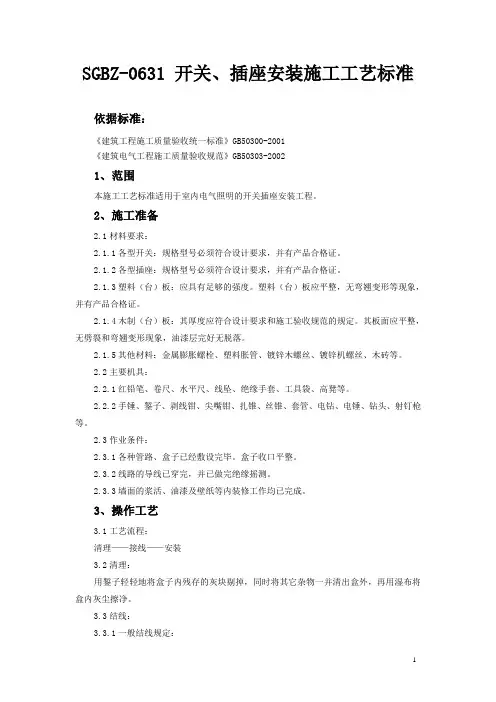

1 SGBZ-0631 开关、插座安装施工工艺标准

依据标准：

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备

2.1材料要求：

2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：

2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：

2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺

3.1工艺流程：

清理——接线——安装

3.2清理：

用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线：

3.3.1一般结线规定： 2 3.3.1.1开关结线：

a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：

a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。

图3.3.1.2.a.1插座横装示意图

图3.3.1.2..a.2插座竖装示意图

1 SGBZ-0631 开关、插座安装施工工艺标准

依据标准：

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备

2.1材料要求：

2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：

2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：

2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺

3.1工艺流程：

清理——接线——安装

3.2清理：

用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线：

3.3.1一般结线规定： 2 3.3.1.1开关结线：

a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：

a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。

图3.3.1.2.a.1插座横装示意图

图3.3.1.2..a.2插座竖装示意图

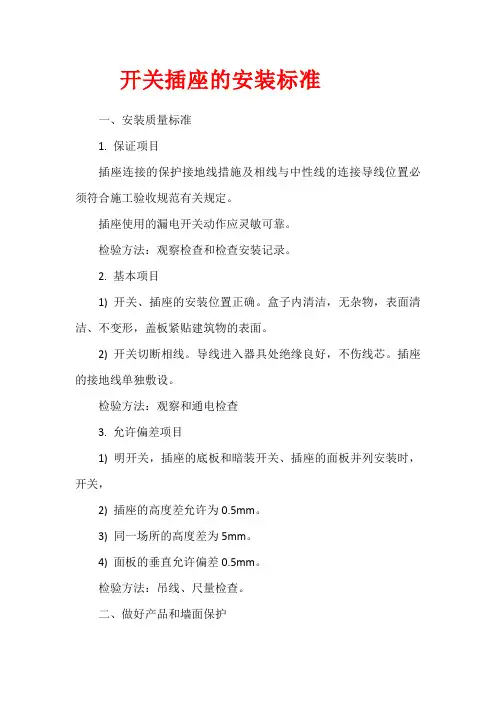

开关插座的安装标准

一、安装质量标准

1. 保证项目

插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。

插座使用的漏电开关动作应灵敏可靠。

检验方法：观察检查和检查安装记录。

2. 基本项目

1) 开关、插座的安装位置正确。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。

2) 开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设。

检验方法：观察和通电检查

3. 允许偏差项目

1) 明开关，插座的底板和暗装开关、插座的面板并列安装时，开关，

2) 插座的高度差允许为0.5mm。

3) 同一场所的高度差为5mm。

4) 面板的垂直允许偏差0.5mm。

检验方法：吊线、尺量检查。

二、做好产品和墙面保护 1. 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。

2. 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。

3. 其它工种在施工时，不要碰坏和碰歪开关、插座。

三、应注意的质量问题

1. 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。

2. 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。

3. 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。

4. 固定面板的螺丝不统一(有一字和十字螺丝)。为了美观，应选用统一的螺丝。

5. 同一房间的开关、插座的安装高度超出允许偏差范围，应及时更正。

6. 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。

7. 开关、插座面板已经上好，但盒子过深(大于2.5cm),未加套盒处理，应及时补上。

8. 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者采用LC安全型压线帽压接总头后，再分支进行导线连接。

家装水电安装国家标准

家装水电安装国家标准：1.电气产品是否是符合有关标准的合格产品。2.电气线采用阻燃型暗管铺设，导线在管内不应有结头和扭结。3.禁止将导线直

接埋入抹灰层内。4.“火线进开关，零线进灯头”，插座接线应符合“左零右火接地在上”的规定。5.空调及大功率电器应单独设管，电线宜用

4平方毫米线。6.电源线、电视线、电话线不得装入同一个管道内。7.开关、插座安装牢固，位置正确，盖板端正，紧贴墙面，四周无缝隙。电

气工程安装之后，应进行电气通电，灯具试亮，开关控制等。工程竣工后，应向客户提供配线施工图，标明导线规格及走向。8.电管拐弯处禁止用

弯头，必须用弹簧穿进管子内弯，正常情况下弯头数量不超过3个。电路标准：墙面开槽：墙面开槽的深度，是电线管径深度的1.5倍，这样的好

处是后期会有保护层，也不易造成墙面开裂。线管绑定：在墙面拐角处，电工用专业的弯管器弯管，这样可以保证横平竖直，在进行线管固定时，从

拐弯点到固定线之间的距离为200毫米，这样将来里面的线无论怎样抽换，也不会影响线管晃动。管线锁母：所有的线管与线管链接，中间都有锁

母。接口打胶：线管不够长需要拼接时，两个线管的接头需要打胶，这样保证线管不会松动。线盒走线标准：弱电与弱电之间：线盒间距为5公分。

强电与强电之间：线盒间距为5公分。强电与弱电之间：线盒间距为150—200毫米。之所以制定严格的间距要求，主要是考虑到强电与弱电会

有信号干扰的问题，但只要按照标准进行施工，就会避免此类问题，为业主的日后使用提供便捷。地采暖布线标准：地面不能开槽，防止破坏地暖结

构。如果改变地采暖管线，会影响冬季供暖，后期不易维修。地采暖检验标准：施工人员会用6pa压力接收，带压施工，带压竣工交验，目的是为

了及时感知地暖管道是否被破坏。想改地采暖的要注意，在改装地采暖时一定要认真咨询施工人员，听从专业人士的建议，选择最可行的方案进行施

工，不要一味坚持改造，否则后期维修是非常困难的。卫生间水电施工标准：洗手盆水管标准：水管距地面高度是500毫米，管与管之间的间距为
