门式支架承载力计算书 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第1页 戴港互通现浇箱梁支架计算书

一、HR型可调重型门式支架稳定承载力计算

根据JGJ128-2000《建筑施工门式钢管脚手架安全技术规范》（以下简称规范）5.2.1之规定，现计算一榀HR100A型重型门架稳定承载力设计值如下：

Nd----门架稳定承载力设计值

i-----门架立杆换算截面回转半径

I-----门架立杆换算截面惯性矩

h0----门架高度，ho=1900mm

I0、A1----分别为门架立杆的毛截面惯性矩与毛截面积

h1、I1----分别为门架加强杆的高度及毛截面惯性矩，h1=1700mm

A——门架立杆的毛截面积，A=2A1=2×428=856mm2

f——门架钢材强度设计值，Q235钢材用205N/mm2

D1、d1——分别为门架立杆的外径和内径D1=57mm，d1=52mm

D2、d2——分别为门架加强杆的外径和内径D2=27mm.d2=24mm

φ-------门架立杆稳定系数，按λ查规范表B.0.6

λ-------门架立杆在门架平面外的长细比λ=Kh0/i

K--------门架高度调整系数，查规范表5.2.15当支架高度≤30米时，K=1.13

I0=π（D14-d41）/64=15.92*104mm4

I1=π（D24-d42）/64=0.98*104mm4

I=I0+I1×h1/h0=15.92×104+0.98×104×1700/1900=16.8*104mm4

i=√I/A1=√16.8×104/428=19.8mm

λ=Kh0/i=1.13×1900/19.8=108.43

按λ查规范表B.0.6，φ=0.53

N=φ×A×f=0.53×856×205=93 KN

根据规范9.1.4要求，当可调底座调节螺杆伸出长度超过200～300mm时，Nd要乘以修正系数，一般情况下取修正系数0.85，即Nd=0.85×93=79KN。

门架产品出厂允许最大承载力为75KN。

托座和底座每个允许承载力不小于50KN，一榀门架2个底座，允许承载力为100KN，不作验算。 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第2页

二、HR型可调重型门式支架承载力验算

1、恒载

（1）箱梁砼自重

a、腹板（实体处）：

钢筋砼重：26×1.4=36.4 KN/m2

b、梁端腹板（空心处）：

钢筋砼重：26×0.72=18.72 KN/m2

c、跨中腹板（空心处）：

钢筋砼重：26×0.52=13.52 KN/m2

d、翼缘板：

钢筋砼重：26×0.29=7.54 KN/m2

（2）模板、钢托架自重取0.75 KN/m2

（3）支架自重计算：

单榀门架自重24KG,两付拉杆重5KG，合计290N/榀

支架自重按5层门架计，自重290×5×10-3=1.45 KN

2、活荷载

（1）施工人员及施工设备荷载1.5KN/m2，浇筑砼时产生的对水平模板冲击力2KN/m2，合计3.5KN/m2

（2）风荷载计算

本工程门式支架最大高度10m左右，作用于支架的水平荷载按

ωK=0.7×μz×μS×ωO计算。

式中基本风压ωO----按象山石浦地区，地面粗糙系数B时，取ωO=0.70KN/m2

风压高度变化系数μz----按建筑结构荷载规范，10m高度时取μz=1.00

风荷载体型系数μS----参照JGJ128-2000条文说明算例，取

μS=（0.093×2）× 1.2=0.223

故ωK=0.7×1.0×0.223×0.70=0.109 KN/m2

风荷载对脚手架计算单元产生的弯矩值：

MK=0.85×1.4×ωK×H2×b/10=0.85×1.4×0.109×102×b/10=1.297b KN*M

三、支架稳定性验算 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第3页 综上述计算结果汇总列表后进行荷载组合计算。最终计算结果得出箱梁各部位支架设计轴向力分布情况见表。

现浇箱梁各部位支架设计轴向力计算书

序号 计算公式 腹板

（实体处） 梁端腹板

（空心处） 跨中腹板（空心处） 翼缘板

1 砼自重KN/m2 36.4 18.72 13.52 7.54

2 模板自重KN/m2 0.75 0.75 0.75 0.75

3 施工活载KN/m2 3.5 3.5 3.5 3.5

4 单榀门架承载面积（m2） 0.9 0.9 0.9 0.9

5 单榀门架承载面积平面尺寸 0.9×1.0 0.9×1.0 0.9×1.0 0.9×1.0

6 门架自重KN 1.45 1.45 1.45 1.45

7 恒载设计轴向力（KN）

1.2×{（⑴+⑵）×⑷+⑹} 41.86 22.77 17.15 10.69

8 活载设计轴向力（KN）

1.4×⑶×⑷ 4.41 4.41 4.41 4.41 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第4页 9 不组合风荷单榀门架轴向力设计值KN ⑺+(8) 46.27 27.18 21.56 15.10

10 风荷载弯矩值MK KN*M 1.297b 1.297b 1.297b 1.297b

11 风荷增加轴向力MK/b 1.297 1.297 1.297 1.297

12 组合风荷时单榀门架轴向力设计值KN

⑺+1.4×0.85×(3×4+11) 46.91 27.81 22.20 15.74

结论: 本方案中单榀门架轴向力设计值最大46.91 KN,而单榀门架产品出厂允许承载力为75KN.因此,满足使用要求。

由于本范围内搭设高度均在45m以下，故按规范不再进行支架稳定和搭设高度的验算。

E匝道箱梁断面图（示意）： 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第5页

四、横向承载力计算：

1、荷载计算：

腹板（实体处）：

q面＝〔1.2×（36.4+0.75）+1.4×3.5〕＝42.2 KN/m2

梁端腹板（空心处）：

q面＝〔1.2×（18.72+0.75）+1.4×3.5〕＝24.52 KN/m2

跨中腹板（空心处）：

q面＝〔1.2×（13.52+0.75）+1.4×3.5〕＝19.32 KN/m2

翼缘板：

q面＝〔1.2×（7.54+0.75）+1.4×3.5〕＝13.34 KN/m2

2、梁端墩顶处：

梁端墩顶处荷载较大，采用[14a槽钢作为横向支撑。

Iy = 53.2cm4， Wy = 13.01cm3 ， E=2.1×105 Mpa

墩柱处支架布设：纵向排距@600mm×横向跨距@900mm

q线 = q面×L =42.2×0.9= 37.98 KN/m

Mmax = 37.98×0.62/8=1.71 KN·m

σ = Mmax/Wy = 1.71 KN·m/13.01cm3 =131.44 Mpa <145 Mpa

抗弯强度满足要求 象山港大桥及接线工程12标 戴港互通现浇箱梁支架计算书

东盟营造工程有限公司

第6页 f max = 5ql4/384EI = 5×37.98×6004/(384×2.1×105×53.2×104) = 0.57mm ≤[f w]=600/150=4mm

满足要求。

3、梁端腹板（空心处）:

腹板处门架布设: 纵向排距@600×横向跨距@900， [10槽钢

截面特性: Iy = 25.6cm4， Wy =7.8cm3，E=2.1×105 Mpa

纵向水平槽钢承载力计算:

Mmax =24.52×0.9×0.62/8=0.993 KN·m

σ = Mmax /Wx =0.993 KN·m/ 7.8cm3= 127 Mpa <145 Mpa

f max = 5ql4/384EI = 5×24.52×0.9×6004/(384×2.1×105×25.6×104)/2 =

0.69 mm<4 mm = [f w]

满足要求。

4、跨中腹板（空心处）

门架布设: 纵向排距@600×横向跨距@900，直径Φ48mm厚3.5mm钢管

钢管截面特性: Ix = 13.9cm4， Wx = 5.56cm3，E=2.1×105 Mpa

1、纵向水平钢管承载力计算:

Mmax =19.32×0.9×0.62/8=0.782 KN·m

σ = Mmax /Wx =0.782 KN·m/ 5.56cm3= 140.7 Mpa <145 Mpa

f max = 5ql4/384EI = 5 ×19.32×0.9×6004/(384×2.1×105×25.6×104)/2 =

0.56 mm<4 mm = [f w]

满足要求。

2、翼缘板处门架布设与跨中腹板处相同，故不再进行验算。

六、模板计算

底模采用15mm厚竹胶板,纵格栅采用10×10mm方木。

1、腹板（实体）处

纵格栅截面采用：100×100mm；放置间距为：@200 mm； 跨度1.0m；

楞木设计荷载值：

q线 = q面×0.20＝42.2×0.20＝8.44（KN/m）

楞木截面特性：

I = (1/12)bh3 = (1/12)×100×1003 =8.33×106 mm4

合集下载

门式刚架计算书【范本模板】

门式刚架计算书【范本模板】

I

目 录

2 荷载计算 ................................................................... 0

2．1 荷载取值计算 .......................................................... 0

2。1.1 永久荷载标准值（对水平投影面） .................................... 0

2。1.2 可变荷载标准值 .................................................... 0

2.1。3 风荷载标准值 ...................................................... 0

2。1.4 吊车资料 .......................................................... 0

2.1。5 地震作用 .......................................................... 1

2.2 各部分作用的荷载标准值计算 ............................................. 1

3 内力计算 ................................................................... 0

3。1 在恒荷载作用下 ........................................................ 1

3.2 在活荷载作用下 ......................................................... 2

3.3 在风荷载作用下 ......................................................... 3

门式刚架计算书

门式刚架计算书

门式刚架计算书

项目编号: 项目名称: XXX项目

计算人: XXX设计师 专业负责人: XXX总工

校核人: XXX设计师 日期: 2017-12-08

目 录

一. 设计依据 .......................................................................................二. 计算软件信息 ...................................................................................三. 结构计算简图 ...................................................................................四. 结构计算信息 ...................................................................................五. 结构基本信息 ...................................................................................六. 荷载与效应组合 .................................................................................1. 各工况荷载表 ................................................................................2. 荷载效应组合表 ..............................................................................七. 地震计算信息 ...................................................................................1. 左地震 ......................................................................................2. 右地震 ......................................................................................八. 内力计算结果 ...................................................................................1. 单工况内力 ..................................................................................九. 节点位移 .......................................................................................十. 构件设计结果 ...................................................................................十一. 荷载与计算结果简图 ...........................................................................1. 结构简图 ....................................................................................2. 荷载简图 ....................................................................................3. 应力比图 ....................................................................................4. 内力图 ......................................................................................5. 位移图 ......................................................................................

板模板门式脚手架支撑计算书

板模板门式脚手架支撑计算书

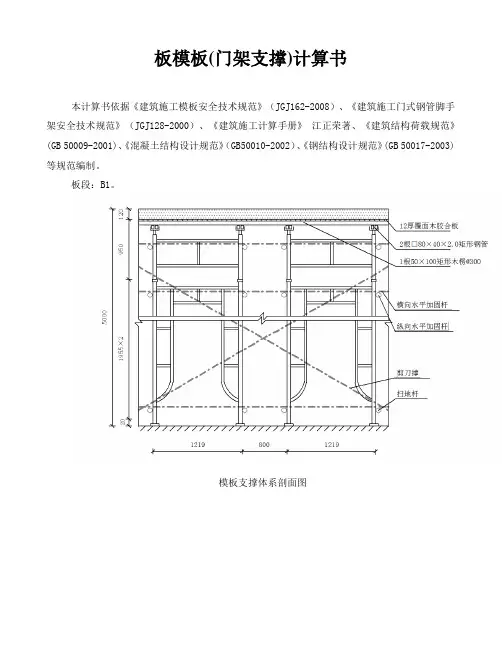

板模板(门架支撑)计算书
