支架受力荷载计算书

管道支架受力计算书

管道支架受力计算书是用于确定管道支架在承载管道重量和其他载荷时所需的受力情况的技术文件。以下是一份简单的管道支架受力计算书的示例，仅供参考：

1. 工程概述

对需要进行管道支架受力计算的工程进行简单描述，包括工程名称、地点、管道类型、尺寸、材料等。

2. 计算依据

列出进行管道支架受力计算所依据的相关标准、规范和设计要求。

3. 载荷计算

根据管道的自重、内部介质重量、外部载荷（如风雪载荷、地震载荷等）以及可能的温度变化引起的热胀冷缩等因素，计算管道支架所承受的各种载荷。

4. 支架类型和布置

描述管道支架的类型（如悬挂式、支撑式、门式等）、数量和布置方式。

5. 受力分析

使用合适的力学分析方法（如静力学分析、有限元分析等），计算每个支架在不同载荷下的受力情况，包括垂直载荷、水平载荷和力矩等。

6. 材料选择

根据受力计算结果，选择合适的材料和规格的支架，确保其具有足够的强度和刚度。

7. 结论

总结管道支架受力计算的结果，确认所选支架能够满足设计要求，并提出可能需要进一步考虑的问题或建议。

请注意，以上示例仅为一份简单的管道支架受力计算书的框架，具体内容和计算方法应根据实际工程情况和相关标准进行详细分析和确定。在进行管道支架受力计算时，建议咨询专业工程师或相关技术人员以确保计算的准确性和安全性。

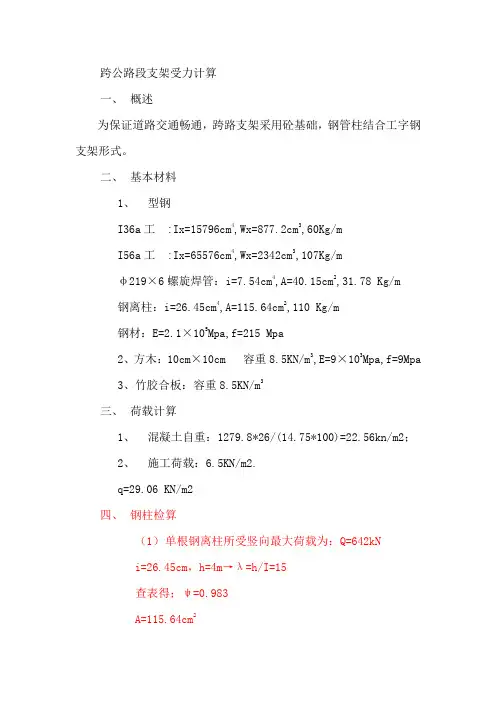

跨公路段支架受力计算

一、 概述

为保证道路交通畅通，跨路支架采用砼基础，钢管柱结合工字钢支架形式。

二、 基本材料

1、 型钢

I36a工 :Ix=15796cm4,Wx=877.2cm3,60Kg/m

I56a工 :Ix=65576cm4,Wx=2342cm3,107Kg/m

υ219×6螺旋焊管：i=7.54cm4,A=40.15cm2,31.78 Kg/m

钢离柱：i=26.45cm4,A=115.64cm2,110 Kg/m

钢材：E=2.1×105Mpa,f=215 Mpa

2、方木：10cm×10cm 容重8.5KN/m3,E=9×103Mpa,f=9Mpa

3、竹胶合板：容重8.5KN/m3

三、 荷载计算

1、 混凝土自重：1279.8*26/(14.75*100)=22.56kn/m2；

2、 施工荷载：6.5KN/m2.

q=29.06 KN/m2

四、 钢柱检算

（1） 单根钢离柱所受竖向最大荷载为：Q=642kN

i=26.45cm，h=4m→λ=h/I=15

查表得；ψ=0.983

A=115.64cm2 其允许承载力：

P=ψA[σ]=0.983×115.64×215/10=2443KN>Q

（2）单根螺旋焊管所受竖向最大荷载为：Q=642kN

i=7.54cm，h=4.2m→λ=h/I=56

查表得；ψ=0.828

A=40.15cm2

其允许承载力：

P=ψA[σ]=0.828×40.15×215/10=71.4KN>Q

五、 I56a工字钢检算

I56a工字钢受力最大端可偏于安全地简化为跨度10.2m，承受分布荷载为60.3KN/m简支梁计算。

Mmax=ql2/8=0.125×60.3×10.22=784KN·m；

Q=29.06*4.1+10*4.1*0.6/10.2+1.27=122.56 KN

Mmax=ql2/8=0.125×122.56×10.22=1593.86KN·m；

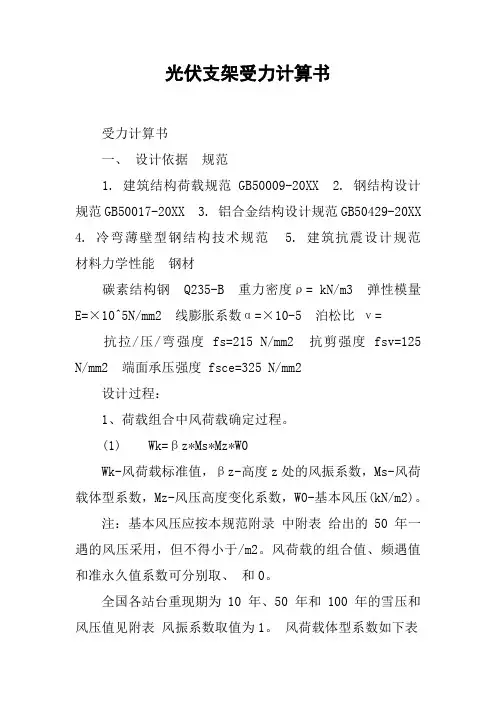

光伏支架受力计算书

受力计算书

一、 设计依据 规范

1. 建筑结构荷载规范GB50009-20XX 2. 钢结构设计规范GB50017-20XX 3. 铝合金结构设计规范GB50429-20XX

4. 冷弯薄壁型钢结构技术规范 5. 建筑抗震设计规范

材料力学性能 钢材

碳素结构钢 Q235-B 重力密度ρ= kN/m3 弹性模量

E=×10^5N/mm2 线膨胀系数α=×10-5 泊松比 ν=

抗拉/压/弯强度 fs=215 N/mm2 抗剪强度 fsv=125

N/mm2 端面承压强度 fsce=325 N/mm2

设计过程：

1、荷载组合中风荷载确定过程。

(1) Wk=βz*Ms*Mz*W0

Wk-风荷载标准值，βz-高度z处的风振系数，Ms-风荷载体型系数，Mz-风压高度变化系数，W0-基本风压(kN/m2)。

注：基本风压应按本规范附录 中附表 给出的50 年一遇的风压采用，但不得小于/m2。风荷载的组合值、频遇值和准永久值系数可分别取、 和0。

全国各站台重现期为10 年、50 年和100 年的雪压和风压值见附表 风振系数取值为1。 风荷载体型系数如下表 根据组件与地面所成角度，插入法计算风荷载体型系数

a＝15

正风压荷载体型系数μs＝ (根据GB50009-20XX 表)

负风压荷载体型系数μs＝- (根据GB50009-20XX表) 风压高度变化系数：

地面粗糙度类别 : B Mz=1 地貌描述 :

A类, 指近海海面和海岛,海岸,湖岸及沙漠地区。

B类，指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区 C类，指有密集建筑群的城市市区

D 类，指有密集建筑群且房屋较高的城市市区 基本风压:

Wo=

ρ

Vo2/2

Wo-基本风压，ρ-空气密度，Vo-平均50年一遇的基本风速m/s。

满堂支架法施工受力计算书

一、支架材料

(1)第一层木楞:宽100mm，长100mm

抗弯强度：13N/mm^2，抗剪强度：1.3N/mm^2， 弹性模量：10000N/mm^2

(2)第二层木楞:宽150mm，长150mm

抗弯强度：13N/mm^2，抗剪强度：1.3N/mm^2， 弹性模量：10000N/mm^2

(3)48mm×3.2mm 钢管：惯性矩 I=11.36cm^4，截面模量 W=4.732cm^3，截面积 A=4.504cm^2，回转半径 i=1.588cm，钢管自重: 3.54kg/m

Q235钢抗拉、抗压和抗弯强度设计值： f=215N/mm^2，弹性模量：

E=2.06×10^5N/mm^2。

二、计算荷载

1、箱梁混凝土容重26KN/m3。

2、模板自重:

外模重量523.6KN，内模重量539.1KN，底模重量267.8KN。

3、施工荷载按2KN/㎡计算。

4、混凝土振捣荷载按2KN/㎡计算。

5、恒载分项系数1.2，活载分项系数1.4。

三、受力计算

（一）跨中截面

1、计算假设

支架横断面构造图如下所示

1

由于箱梁横向不均匀分布，根据箱梁横断面的形状，为了使支架受力比较合理，对称中线的一半横向分为中间部分（宽3.6米）、腹板部分（宽1.8米）和翼板部分（宽2.4米），各部分的宽度内均按照均匀荷载进行假设。

2、第一层木楞检算

由于箱梁横向为对称结构，为简化计算可取一半进行木楞计算。第一层木楞长度为4m，下部支撑为间距0.6m的第二层木楞，故木楞的受力可以简化为受均布荷载作用的多跨连续梁模型计算，计算简图如下。

2

图中荷载计算如下

箱梁自重荷载：

q1=1.2*1.04*0.3*26/2.4=4.06KN/m；（①部分面积1.04m2）

q2=1.2*2.37*0.3*26/1.8=12.32 KN/m；（②部分面积2.37 m2）
