高压低压配电柜有哪些基本构成

高压低压配电柜是电力系统中重要的组成部分，用于实现电能从高压侧供应到低压侧，并确保电力系统的安全运行。本文将介绍高压低压配电柜的基本构成，包括主要设备和辅助设备。

一、主要设备

高压低压配电柜的主要设备包括断路器、隔离开关、负荷开关等。下面将逐一介绍这些设备。

1. 断路器

断路器是高压低压配电柜中的核心设备之一。它能够在短路和过载情况下切断电路，以保护电力设备和电力系统的安全运行。断路器通常分为高压断路器和低压断路器两种类型，根据工作电压的不同而有所区别。

2. 隔离开关

隔离开关用于切断设备与电源之间的电路连接，实现设备的安全维护和检修。它具有可靠的隔离和切断功能，能够在无负载情况下实现电路的切断操作，保证工作人员的安全。

3. 负荷开关

负荷开关用于将电能传送到用户终端，实现对电器设备的供电控制。负荷开关通常带有过载保护和短路保护功能，能够及时切断电流，确保电器设备的安全运行。 二、辅助设备

除了主要设备外，高压低压配电柜还包括一些辅助设备，用于实现柜体的监测、控制和保护。下面将介绍几种常见的辅助设备。

1. 电流互感器

电流互感器用于检测电路中的电流大小，将高电流转换为低电流，以便进行测量和保护。它通常与电流表、保护装置等设备配合使用，能够及时感知电流异常并采取相应的措施。

2. 电压互感器

电压互感器用于检测电路中的电压大小，将高电压转换为低电压，以便进行测量和控制。它通常与电压表、保护装置等设备配合使用，能够实时监测电压波动，保证电力系统的稳定运行。

3. 电力因数补偿装置

电力因数补偿装置用于调整电力系统的功率因数，提高电能的利用效率。它能够实时监测电路中的功率因数情况，并通过补偿装置来调整功率因数的数值，保证电力设备的正常运行。

4. 电能计量仪表

电能计量仪表用于对电能进行准确计量，实现用电量的监测和管理。它能够统计出电能的使用情况，为用户提供详细的电量数据，方便进行电费结算和用电分析。

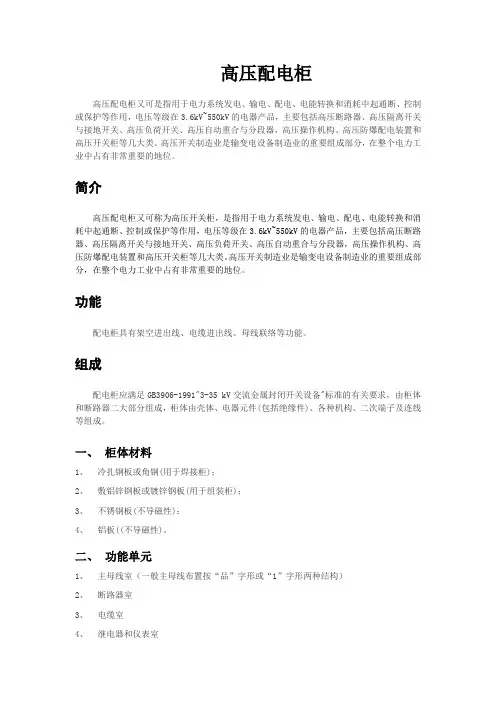

高压配电柜

高压配电柜又可是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

简介

高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

功能

配电柜具有架空进出线、电缆进出线、母线联络等功能。

组成

配电柜应满足GB3906-1991"3-35 kV交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

一、 柜体材料

1、 冷扎钢板或角钢(用于焊接柜)；

2、 敷铝锌钢板或镀锌钢板(用于组装柜)；

3、 不锈钢板(不导磁性)；

4、

铝板((不导磁性)。

二、 功能单元

1、 主母线室（一般主母线布置按“品”字形或“1”字形两种结构）

2、 断路器室

3、 电缆室

4、 继电器和仪表室 5、 柜顶小母线室

6、 二次端子室

三、 柜内元件

1、

柜内常用一次电器元件(主回路设备)常见的有如下设备：

电流互感器简称CT[如：LZZBJ9-10]

电压互感器简称PT[如:JDZJ-10]

开关柜

接地开关[如:JN15-12]

避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]

隔离开关[如:GN19-12、GN30-12、GN25-12]

高低压配电柜知识点总结

一、高低压配电柜的基本概念

1. 高低压配电柜是指用于配电系统的设备，用于将电力输入进行分配和控制，保证电能正常供给各个电气设备。

2. 高低压配电柜一般包括高压配电柜和低压配电柜两个部分，用于处理不同电压等级的电能分配和控制。

3. 高低压配电柜的设计、制造和安装需要遵循相关电气安全标准和规范，确保其安全可靠、性能稳定。

二、高低压配电柜的主要构成

1. 高低压配电柜通常由外壳、断路器、接触器、过载保护装置、控制装置、仪表等组成，不同型号和用途的配电柜在构成上可能会有所不同。

2. 外壳：用于安装和固定配电柜内部的各种电气设备，同时起到保护作用，确保操作人员的安全。

3. 断路器：用于控制和保护电路的开关设备，一般根据电压等级和负载电流不同，选择对应的断路器进行安装。

4. 接触器：用于控制电机或其他电器设备的开关装置，通常需要根据负载情况选择合适的接触器型号。

5. 过载保护装置：用于保护电气设备不受过载电流损坏，通常用热继电器或电子过载保护器实现。

6. 控制装置：用于配电柜的操作和控制，通常包括按钮、指示灯、继电器等设备。

7. 仪表：用于监测和显示电路状态和参数，帮助操作人员进行实时监控和调节。

三、高低压配电柜的重要性

1. 高低压配电柜是电气系统中的关键设备，直接关系到电能的分配和控制，一旦出现故障可能影响整个电气设备的正常运行。

2. 高低压配电柜的性能稳定和安全可靠对于工业生产和日常生活都至关重要，一旦发生故障可能给人员和设备带来极大的危害和损失。

3. 高低压配电柜的合理设计和正确使用对于提高电气设备的工作效率和延长设备寿命具有重要意义。

四、高低压配电柜的安装和维护 1. 高低压配电柜的安装需要遵循相关标准和规范，确保安装位置合理、绝缘良好、接地稳固，同时保证通风散热和操作维护的便利。

2. 高低压配电柜的维护包括定期检查、清洁、紧固、润滑等工作，确保设备的正常运行和延长使用寿命。

高压低压配电柜的工作原理是什么

高压低压配电柜是电力系统中重要的设备之一，用于控制、保护和配电电力。它由高压室和低压室组成，其中高压室主要用于接受来自电源的高压电力，并通过变压器将其降压至低压室供应给终端设备。本文将详细介绍高压低压配电柜的工作原理。

一、高压室工作原理

高压室是高压低压配电柜的重要组成部分，它接受来自电源的高压电力，通过变压器将其降压至低压室。高压室的工作原理如下：

1. 高压开关: 高压低压配电柜中配备了高压开关，用于控制高压电流的通断。高压开关具有高压互锁、内部保护等功能，能够确保高压电力的安全供应。

2. 变压器: 高压低压配电柜中的变压器是将高压电力降压至低压的关键设备。变压器通过变压器油或干型绝缘材料将高压绕组与低压绕组隔离，并通过电磁感应将高压侧的电压降低至低压侧。

3. 保护装置: 高压室还配备了各种保护装置，如避雷器、过电压保护器等，用于监测和保护高压室中的电力系统。这些保护装置能够及时检测到异常电压或电流，并采取相应的措施，保护设备和人员的安全。

二、低压室工作原理 低压室是高压低压配电柜中接收由高压室降压后的电力并进行配电的部分，其工作原理如下：

1. 低压开关: 低压室中配备了多个低压开关，用于对接收到的低压电力进行控制和分配。低压开关可以实现对不同低压设备的独立控制，具有过载、短路和漏电保护功能。

2. 输电线路: 低压室通过不同的输电线路将电力分配给终端设备。输电线路通常由导线、电缆等材质构成，其截面积和长度的选择要根据终端设备的功率需求和距离进行合理匹配。

3. 保护装置: 低压室也配备了各种保护装置，如过载保护器、短路保护器等，用于保护低压室中的电力系统和终端设备。这些保护装置能够及时检测到电流异常和短路情况，并切断电力供应，保护设备和人员的安全。

三、高压低压配电柜的工作流程

高压低压配电柜的工作流程主要包括以下几个步骤：

1. 接收高压电力: 高压室通过高压开关接收来自电源的高压电力。
