高压配电柜的安装

第 1 页 共 4 页

高低压配电柜安装要点有什么

（1）设备要求柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装

1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm.

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。

第 2 页 共 4 页 （5）配电柜（盘）安装

1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

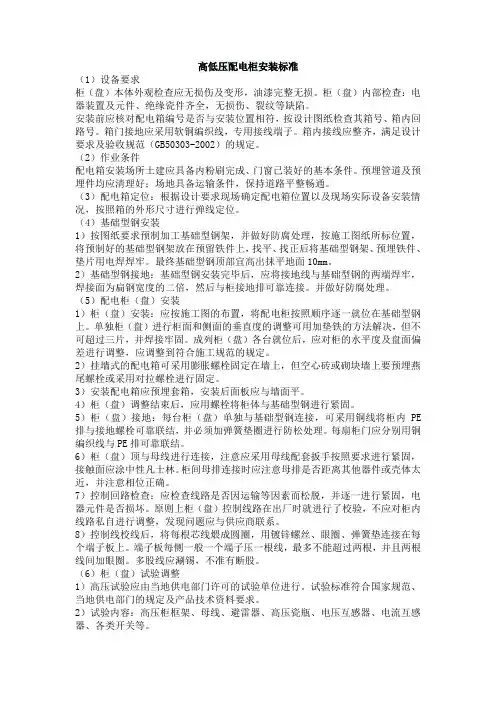

高低压配电柜安装标准

（1）设备要求

柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件

配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装

1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。

（5）配电柜（盘）安装

1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。

10KV高压配电柜安装工艺

摘要：1OkV高压配电柜是电力系统中的重要设备，应用十分广泛，承担着正常线路的投入、退出及故障线路的切除，其状态的好坏会直接影响着电力系统的可靠运行。本文分析了10kV高压配电柜存在问题，主要介绍10kV电气室内高压开关柜的安装过程

关键词：10kV；高压配电柜；安装

引言

10kV开关柜是供配电系统的重要环节，是将电能输送到用户的—个中转站。电力系统配电设备中，高压配电柜又称高压开关柜，用来电力系统发电、输电及控制保护，维护电网运行的正常操作。发生事故时能及时切断故障以及电气检修时隔离带电设备。其电压等级3.6kV～550kV的电器产品中主要有高压断路器、高压隔离开关与接地开关这几大类。其中10kV高压配电柜应用十分广泛，承担着正常线路的投入、退出以及切除故障线路，是电力系统中不可或缺的设备，对我国的电网和负荷的安全稳定运行起着控制和保护的作用。

一、10kV高压配电柜存在的问题

近几年来，使用和检修过程中，高压配电柜设备出现的事故很多，严重影响了设备、电网以及人身安全。下面列举了使用中存在的较为突出问题和一些维修举措：

1目前全封闭型“五防”开关柜的机械“五防”闭锁装置，不能满足安全规程”先验电、后挂接地线”的规定要求。安全规程要求执行停电工作时，在合接地开关前必须验明设备已经没有电压。而封闭式高压开关柜处于全封闭状态，不能用携带式高压验电器对设备进行验电，因此要强行解锁打开开关柜门的方式验电。 2高压配电柜柜内空气绝缘间隙小。有些产品生产厂家没有按照有关技术标准去执行，使得10kV高压配电柜柜内带电体的相与相、相与地之间空气绝缘间隙一般都在100～125mm，但《高压配电装置设计技术规程》中有规定，10kV系统纯空气绝缘的最小间隙应为125mm。10kV高压开关柜柜内带电体的相与相间、相与地的最小空气绝缘间隙比125mm低的，出现事故的几率大。

3高压配电柜开断与关合有故障。高压配电柜开断与关合出现故障主要是由断路器本体造成的。对于少油断路器，一般会出现为喷油短路、灭弧室烧损、开断能力不足、关合时爆炸等故障；对于真空断路器，一般会出现灭弧室及波纹管漏气、切电容器组重燃、陶瓷管破裂等故障。

第 1 页 共 4 页 高压配电柜的安装

1、应严格按设计图纸和技术交底要求施工，发生疑问、现场和设备与图纸不相符时，应停止安装，在与设计人员或项目负责人得到解决方案后方可继续进行。

2、有下列情况之一不得搬运开关设备：隔离开关、闸刀型开关的刀闸处在断开位置时；断路器、气动低压断路器、传动装置以及有返回弹簧或自动释放的开关在合闸位置和未锁好时。

3、检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。所有附件和相关证书资料齐全。

4、在调整开关设备及传动装置时，必须有防止开关意外脱扣伤人的可靠措施，施工人员必须避开开关可动部分的动作空间。对于液压、气动及弹簧操作机构，严禁在有压力或弹簧储能的状态下进行拆装或检修工作。

5、所安装的设备在安装地点拆箱后，应立即将箱板等杂物清理干净，以免阻塞通道或钉子扎脚。

6、柜盘在撬动就位时人力应足够，指挥应统一，狭窄处应防止挤伤。

7、柜盘底加垫时不得将手伸入底盘，单面盘并列安装时应防止靠盘时挤伤手。

8、柜盘在安装固定好前，应有防止倾倒的措施，特别是重心偏在一侧的柜盘。

9、安装柜盘上的设备时应有专人扶持。 第 2 页 共 4 页 10、在墙上安装操作箱及其他较重的设备时，应做好临时支撑，待确实固定好后方可拆除该支撑。

11、柜盘内的各式熔断器，凡直立布置的必须上口接电源侧，下口接负荷侧。

12、新装柜的小母线在与运行柜上的小母线接通前，应有隔离措施。带电系统与非带电系统必须有明显可靠的隔断措施，确认非带电系统无带电的可能，并应设警告标示。

13、干燥电气设备或元件，均应控制其温度。干燥场地不得有易燃物，；并应有消防设施。

14、在运行的变电所及高压配电室搬动梯子、线材等长物时，应放倒搬运，并应与带电部分保持安全距离。

15、在带电设备周围不得使用钢卷尺或卷尺进行测量工作，应用木尺或其他绝缘量具。

16、母线安装：

1）母线架设前应检查金具是否符合要求，构架应验收合格。
