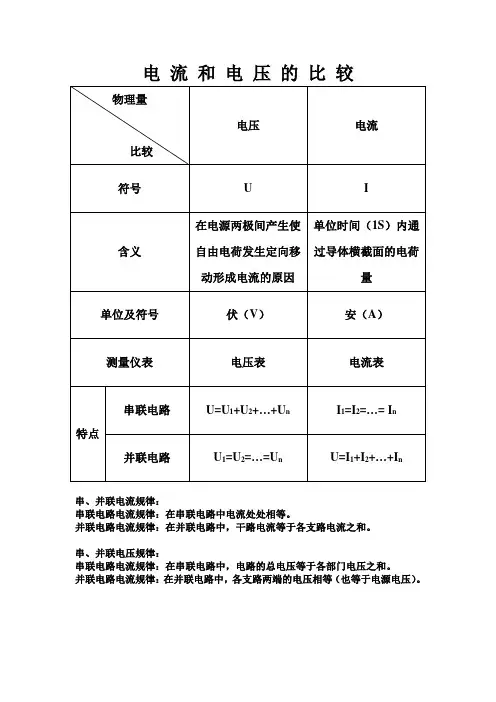

电 流 和 电 压 的 比 较
物理量
比较 电压 电流
符号 U I
含义 在电源两极间产生使自由电荷发生定向移动形成电流的原因 单位时间（1S）内通过导体横截面的电荷量
单位及符号 伏（V） 安（A）
测量仪表 电压表 电流表
特点 串联电路 U=U1+U2+…+Un I1=I2=…= In
并联电路 U1=U2=…=Un U=I1+I2+…+In
串、并联电流规律：
串联电路电流规律：在串联电路中电流处处相等。
并联电路电流规律：在并联电路中，干路电流等于各支路电流之和。
串、并联电压规律：
串联电路电流规律：在串联电路中，电路的总电压等于各部门电压之和。
并联电路电流规律：在并联电路中，各支路两端的电压相等（也等于电源电压）。
电压表和电流表的使用对比
仪表
对比 电流表（也叫安培表） 电压表（也叫伏特表）
不同点 1、电流表要和用电器串联后接到电路中
1、电压表要和用电器并联后接到电路中
2、电流表不能不经过用电器直接接到电源两极上 2、电压表可以直接接到电源两极上
3、电流表的符号是
3、电压表的符号是
4、电流表在电路中相当于导线（电流表的内阻很小） 4、电压表在电路中相当于断路（电压表的内阻很大）
相同点 1、 电流都要从“+”接线柱流进，从“-”接线柱流出
2、 被测电流或电压都不能超过所选量程或接线柱旁标出的最大测量值；
3、在预先不知道被测电流或电压的大约值时，需先用大量程试触．

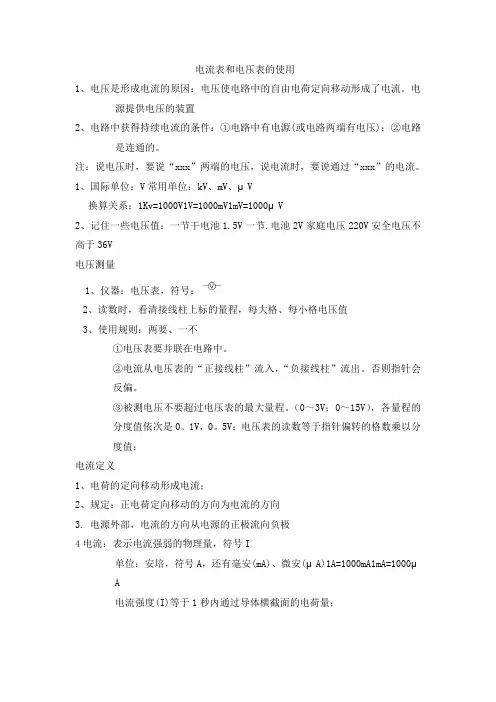

电流表和电压表的使用
1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源提供电压的装置
2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)；②电路是连通的。
注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。
1、国际单位：V常用单位：kV、mV、μV
换算关系：1Kv=1000V1V=1000mV1mV=1000μV
2、记住一些电压值：一节干电池1.5V一节.电池2V家庭电压220V安全电压不高于36V
电压测量
1、仪器：电压表，符号：
2、读数时，看清接线柱上标的量程，每大格、每小格电压值
3、使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。（0～3V；0～15V），各量程的分度值依次是0。1V，0。5V；电压表的读数等于指针偏转的格数乘以分度值；
电流定义
1、电荷的定向移动形成电流；
2、规定：正电荷定向移动的方向为电流的方向
3. 电源外部，电流的方向从电源的正极流向负极
4电流：表示电流强弱的物理量，符号I
单位：安培，符号A，还有毫安(mA)、微安(μA)1A=1000mA1mA=1000μA
电流强度(I)等于1秒内通过导体横截面的电荷量；
I=Q/t，其中I的单位A，Q的单位C，t的单位s
电流的测量：用电流表；符号A
1、电流表的结构：接线柱、量程、示数、分度值；
2、电流表的使用
(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱
(2)电流表必须和用电器串联；(相当于一根导线)
(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。)
注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。
实验报告单
班级 组次 实验时间 实验地点 实验小组成员
物理实验室
实验
名称 用电流表测电流
实验
目的 练习使用电流表测电路中的电流；研究串联电路和并联电路中的电流关系。
实验
器材 托盘天平一台（带砝码）、空烧杯（250ml）一个、装有适量水的烧杯一个
实验
步骤 1.测量串联电路中a、b、c，三处电流强
度（图一）
（1）测量电路图中a处电流，
如（图二）所示。
（2）测量电路图中b处电流，
如（图三）所示。
（3）测量电路图中c处电流，
如（图四）所示。
记录：
测 量 处 a b c
电 流(A)
结 论：
2.测量并联电路中A、B、C三处电流强度（图五）
（1）测量A处电流强度（图六）
（2）测量B处电流强度（图七） （图五）
（3）测量C处电流强度（图八）
记录：
测 量 处 A B C
电 流(A)
结 论：
实验
结论
电流表和电压表读数
（1）．需要估读的仪器：在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。因为最终的读数要以有效数字的形式给出，而有效数字的最后一位数字为估计数字，应和误差所在位置一致，在实际操作中，究竟估读到哪一位数字，应由测量仪器的精度（即最小分度值）和实验误差要求两个因素共同决定。
根据仪器的最小分度可以分别采用1/2、1/5、1/10的估读方法，一般：
最小分度是2的，（包括0.2、0.02等），采用1/2估读，如安培表0～0.6A档；
最小分度是5的，（包括0.5、0.05等），采用1/5估读，如安培表0～15V档；
最小分度是1的，（包括0.1、0.01等），采用1/10估读，如刻度尺、螺旋测微器、安培表0～3A档、电压表0～3V档等，当测量精度要求不高或仪器精度不够高时，也可采用1/2估读。
（2）．不需要估读的测量仪器：游标卡尺、秒表、电阻箱在读数时不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。
