建筑幕墙设计规范

建筑物玻璃幕墙设计规范

玻璃幕墙作为现代建筑的重要组成部分，在建筑外观设计和能源效益方面扮演着重要角色。本文旨在探讨建筑物玻璃幕墙设计规范，包括建筑材料选择、结构设计、施工规程以及维护标准等方面，以确保幕墙的安全、美观和可持续发展。

一、建筑材料选择

1.1 玻璃选择

在玻璃幕墙的设计中，应根据建筑物的定位、环境条件和使用功能，选择适当的玻璃种类。玻璃的厚度和透明度应满足建筑物的隔热、隔音和采光需求，并具备良好的抗风压能力。同时，玻璃的耐候性和耐久性也是选择的重要考量因素。

1.2 金属材料选择

幕墙的金属材料包括铝合金和不锈钢等。选用金属材料时，应考虑材料的强度、抗腐蚀性和可再生性等特性。而铝合金幕墙材料通常具有良好的韧性和可塑性，易于加工和安装，同时具备较强的耐用性和可再生性。

二、结构设计

2.1 幕墙排布设计 幕墙的排布设计应考虑建筑物的造型、功能和美观性。合理的排布设计可以避免幕墙之间的遮挡和干扰，同时实现建筑物的整体统一感和空间流畅性。

2.2 幕墙的抗风设计

幕墙在抗风设计中应满足强度和稳定性的要求。通过选用合适的材料和结构设计，确保幕墙在强风和风压荷载下具有足够的抗风能力，保证幕墙的稳定和安全。

2.3 幕墙的隔热设计

隔热是幕墙设计中的关键问题之一。在结构设计中，应考虑采用保温材料，减少热量传导和散失，提高建筑物的能源效益。通过选择合适的玻璃种类和结构构造，提高幕墙的隔热性能，减少能源消耗。

三、施工规程

3.1 施工管理

在施工过程中，应制定严格的施工管理规范，确保施工过程的顺利进行。施工方应具备相应的资质和经验，并进行有效的管理和监督。同时，要严格遵守安全操作规程，保障施工人员的安全。

3.2 质量控制

幕墙施工质量的控制是幕墙设计的关键之一。施工方应严格按照设计要求和标准进行作业，并进行相关的检测和测试，确保幕墙的质量稳定和安全。 四、维护标准

4.1 定期检查和保养

幕墙在使用过程中需要进行定期检查和保养，以确保其正常运作和外观美观。检查内容主要包括幕墙的结构安全、密封性和玻璃的表面清洁等。对于存在问题的地方，应及时修复和更换。

第 1 页 共 5 页 设计流程及技术标准

一、 目的

为了提高设计工作效率，方便协同工作、避免重复劳动、降低出错率，特制定本设计流程和技术标准，并结合上海沈飞实际情况在工作实践中不断完善、优化、简化，质量和效率是本标准的最终目的。

二、 适用范围

本流程及标准适用于沈飞幕墙工程有限公司上海分公司技术部门以及技术部门所输出的投标图、施工图、工艺图、材料单、竣工图、工作联系单等其他输出电子或书面文件。

沈飞幕墙工程有限公司上海分公司技术部门包含总工办、投标设计部、施工设计部、结构计算部四大部门，最大人员限额60人。

三、 部门职责

1. 总工办

（总工办职能暂由各设计部兼任）

2. 投标图设计部

 负责投标前期和过程中对其他部门的技术支持和配合工作；

 负责编制投标文件中的投标方案图及其它技术文件；

 负责和业主、设计院、顾问及供应商的技术洽商，寻求技术支持；

 负责对施工设计进行设计交底，协助他们尽快和外部门交接；

 施工设计繁忙时参与施工设计工作；

 执行公司的技术流程和设计标准。

3. 施工图设计部

 全过程跟踪重点工程的投标设计；

 负责编制施工图、工艺图、竣工图、材料单等技术文件；

 协助市场部和业主、设计院、顾问及供应商的技术洽商，提供最优方案；

 负责对材料、加工、施工人员的技术交底和支持，协助他们尽快掌握工程信息；

 参与对材料、加工、施工进行的技术监督和工厂、工地的质量巡回检查；

 负责施工过程中的技术支持与配合；

 投标设计繁忙时参与投标设计工作；

 执行公司的技术流程和设计标准。

4. 结构计算部

 负责编制投标方案图和施工设计图的结构计算书； 第 2 页 共 5 页  负责和业主、设计院、顾问及供应商的技术洽商，解决结构问题；

 负责收集国内外最新的行业相关规范、法规；

 投标或施工设计繁忙时参与投标或施工设计工作；

 执行公司的技术流程和设计标准。

建筑物外墙幕墙设计规范要求解析

随着建筑行业的不断发展，幕墙设计在建筑物外墙装饰中扮演着重要的角色。幕墙设计不仅能提升建筑的视觉效果，还能改善建筑的功能性能和节能性能。因此，对于建筑物外墙幕墙设计规范的要求也越来越高。下面将解析建筑物外墙幕墙设计规范的要求。

一、设计原则

1.1 总体一致性：幕墙设计应与建筑整体风格相协调。外墙材料、颜色、形状和比例等应与建筑整体形象和风格相匹配。

1.2 结构稳定性：幕墙结构应具备足够的稳定性和抗风抗震能力，以保证建筑物的安全性。

1.3 耐久性和维护性：幕墙设计应具备较长的使用寿命，同时易于维护和保养。

二、材料选择

2.1 外墙材料：根据建筑物的特点和风格，选用适合的材料，如金属、玻璃、石材等，以满足建筑物外观效果的要求。

2.2 隔热保温材料：考虑到建筑物的节能性能，选择合适的隔热保温材料，如保温板、岩棉等，以提高建筑物的保温性能。

2.3 密封材料：选择合适的密封材料，确保幕墙的密封性能，以防止水汽渗透和空气泄漏。

三、开孔设计 3.1 采光设计：合理设置开孔，以满足建筑物内部采光需求。开孔设计应考虑到建筑物不同功能区域的采光要求，同时兼顾建筑物外观效果。

3.2 通风设计：在幕墙设计中考虑建筑物的通风需求，设置通风口或通风设备，以提供良好的室内空气质量。

四、防水设计

4.1 幕墙防水层：在幕墙设计中应设置适当的防水层，以确保建筑物外墙的防水效果。防水层应采用可靠的材料，并设置合理的排水系统。

4.2 导水系统：合理设置导水系统，将水分导至指定的排水出口，以防止水分渗入建筑物内部，保证建筑物的干燥。

五、节能设计

5.1 热桥处理：在幕墙设计中采用热桥隔断措施，以减少热量传导，提高建筑物的节能性能。

5.2 阳光热利用：合理利用太阳能，如设置太阳能板、光热材料等，以实现建筑物的被动式太阳能利用。

六、安全设计

6.1 防护设施：在幕墙设计中设置适当的安全防护设施，如防护网、防坠设备等，确保幕墙的安全使用。 6.2 玻璃安全：对于采用玻璃材料的幕墙设计，要求玻璃具备一定的抗冲击能力，以防止玻璃破碎而造成人员伤害。

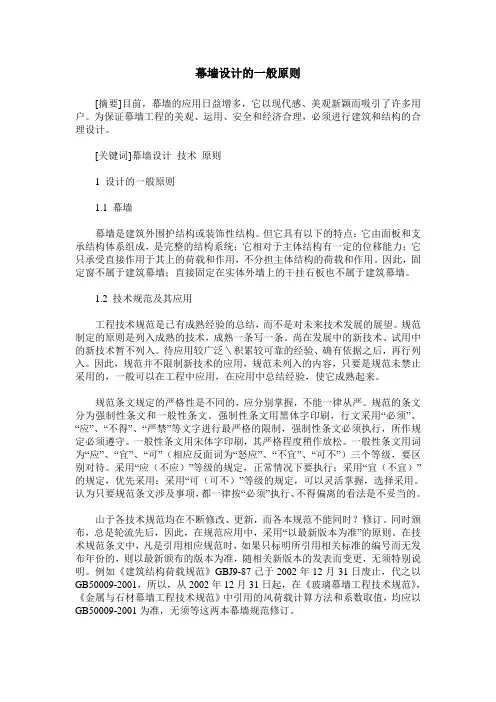

幕墙设计的一般原则

[摘要]目前，幕墙的应用日益增多，它以现代感、美观新颖而吸引了许多用户。为保证幕墙工程的美观、运用、安全和经济合理，必须进行建筑和结构的合理设计。

[关键词]幕墙设计 技术 原则

1 设计的一般原则

1.1 幕墙

幕墙是建筑外围护结构或装饰性结构。但它具有以下的特点：它由面板和支承结构体系组成，是完整的结构系统；它相对于主体结构有一定的位移能力；它只承受直接作用于其上的荷载和作用，不分担主体结构的荷载和作用。因此，固定窗不属于建筑幕墙；直接固定在实体外墙上的干挂石板也不属于建筑幕墙。

1.2 技术规范及其应用

工程技术规范是已有成熟经验的总结，而不是对未来技术发展的展望。规范制定的原则是列入成熟的技术，成熟一条写一条。尚在发展中的新技术、试用中的新技术暂不列入。待应用较广泛＼积累较可靠的经验、确有依据之后，再行列入。因此，规范并不限制新技术的应用，规范未列入的内容，只要是规范未禁止采用的，一般可以在工程中应用，在应用中总结经验，使它成熟起来。

规范条文规定的严格性是不同的，应分别掌握，不能一律从严。规范的条文分为强制性条文和一般性条文。强制性条文用黑体字印刷，行文采用“必须”、“应”、“不得”、“严禁”等文字进行最严格的限制，强制性条文必须执行，所作规定必须遵守。一般性条文用宋体字印刷，其严格程度稍作放松。一般性条文用词为“应”、“宜”、“可”（相应反面词为“怒应”、“不宜”、“可不”）三个等级，要区别对待。采用“应（不应）”等级的规定，正常情况下要执行；采用“宜（不宜）”的规定，优先采用：采用“可（可不）”等级的规定，可以灵活掌握，选择采用。认为只要规范条文涉及事项，都一律按“必须”执行、不得偏离的看法是不妥当的。

山于各技术规范均在不断修改、更新，而各本规范不能同时？修订、同时颁布，总是轮流先后，因此，在规范应用中，采用“以最新版本为准”的原则。在技术规范条文中，凡是引用相应规范时，如果只标明所引用相关标准的编号而无发布年份的，则以最新颁布的版本为准，随相关新版本的发表而变更，无须特别说明。例如《建筑结构荷载规范》GBJ9-87已于2002年12月31日废止，代之以GB50009-2001，所以，从2002年12月31日起，在《玻璃幕墙工程技术规范》，《金属与石材幕墙工程技术规范》中引用的风荷载计算方法和系数取值，均应以GB50009-2001为准，无须等这两本幕墙规范修订。
