建筑幕墙设计规程

第 1 页 共 5 页 设计流程及技术标准

一、 目的

为了提高设计工作效率，方便协同工作、避免重复劳动、降低出错率，特制定本设计流程和技术标准，并结合上海沈飞实际情况在工作实践中不断完善、优化、简化，质量和效率是本标准的最终目的。

二、 适用范围

本流程及标准适用于沈飞幕墙工程有限公司上海分公司技术部门以及技术部门所输出的投标图、施工图、工艺图、材料单、竣工图、工作联系单等其他输出电子或书面文件。

沈飞幕墙工程有限公司上海分公司技术部门包含总工办、投标设计部、施工设计部、结构计算部四大部门，最大人员限额60人。

三、 部门职责

1. 总工办

（总工办职能暂由各设计部兼任）

2. 投标图设计部

 负责投标前期和过程中对其他部门的技术支持和配合工作；

 负责编制投标文件中的投标方案图及其它技术文件；

 负责和业主、设计院、顾问及供应商的技术洽商，寻求技术支持；

 负责对施工设计进行设计交底，协助他们尽快和外部门交接；

 施工设计繁忙时参与施工设计工作；

 执行公司的技术流程和设计标准。

3. 施工图设计部

 全过程跟踪重点工程的投标设计；

 负责编制施工图、工艺图、竣工图、材料单等技术文件；

 协助市场部和业主、设计院、顾问及供应商的技术洽商，提供最优方案；

 负责对材料、加工、施工人员的技术交底和支持，协助他们尽快掌握工程信息；

 参与对材料、加工、施工进行的技术监督和工厂、工地的质量巡回检查；

 负责施工过程中的技术支持与配合；

 投标设计繁忙时参与投标设计工作；

 执行公司的技术流程和设计标准。

4. 结构计算部

 负责编制投标方案图和施工设计图的结构计算书； 第 2 页 共 5 页  负责和业主、设计院、顾问及供应商的技术洽商，解决结构问题；

 负责收集国内外最新的行业相关规范、法规；

 投标或施工设计繁忙时参与投标或施工设计工作；

 执行公司的技术流程和设计标准。

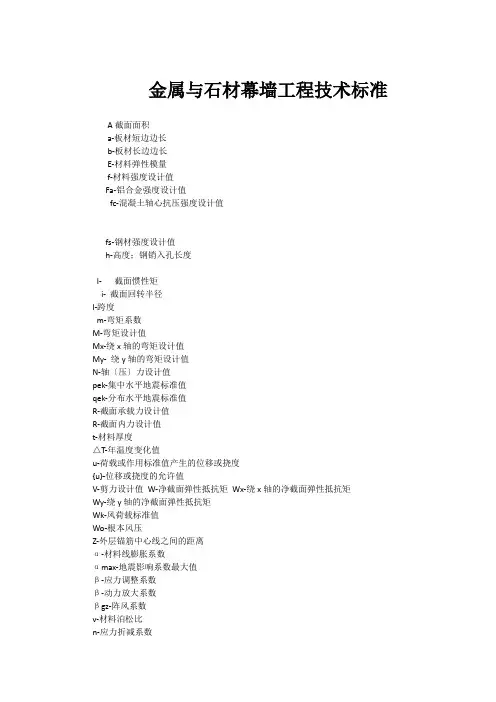

金属与石材幕墙工程技术标准

A截面面积

a-板材短边边长

b-板材长边边长

E-材料弹性模量

f-材料强度设计值

Fa-铝合金强度设计值

fc-混凝土轴心抗压强度设计值

fs-钢材强度设计值

h-高度；钢销入孔长度

I- 截面惯性矩

i- 截面回转半径

l-跨度

m-弯矩系数

M-弯矩设计值

Mx-绕x轴的弯矩设计值

My- 绕y轴的弯矩设计值

N-轴〔压〕力设计值

pek-集中水平地震标准值

qek-分布水平地震标准值

R-截面承载力设计值

R-截面内力设计值

t-材料厚度

△T-年温度变化值

u-荷载或作用标准值产生的位移或挠度

{u}-位移或挠度的允许值

V-剪力设计值 W-净截面弹性抵抗矩 Wx-绕x轴的净截面弹性抵抗矩

Wy-绕y轴的净截面弹性抵抗矩

Wk-风荷载标准值

Wo-根本风压

Z-外层锚筋中心线之间的距离

α-材料线膨胀系数

αmax-地震影响系数最大值

β-应力调整系数

β-动力放大系数

βgz-阵风系数

v-材料泊松比

n-应力折减系数 入-长细比

μs-风荷载体形系数

o-截面最大应力设计值

ogk、Sgk-重力荷载产生的应力、内力标准值

owk，SWK-风荷载产生的应力、内力标准值

oek、sek-地震产生的应力、内力标准值

otk、stk-温度作用产生的应力，内力标准值

v-截面塑性开展系数

稳定系数

幕墙石材选用火成岩，吸水率小于0.8%。

花岗岩石板材的弯曲强度应该经法定检测机构检测确定，其弯曲强度不应小于8.0MPA.〔10^6〕

〔抗弯〕

火烧石比抛光石厚3mm。

钢构造幕墙高度超过40m，钢构件采用高耐候性构造钢，并在外表刷防腐材料。

钢构件采用冷弯薄壁型钢时，壁厚不得小于3.5mm。强度应按实际工程验算，外表处理。。

1铝合金幕墙根据要求采用单层铝板〔铝合金单板〕，铝塑复合板，蜂窝铝板〔铝合金蜂窝板〕；

根据要求对单层铝板，铝塑复合板，蜂窝铝板，外表进展氟碳树脂处理；

建筑幕墙设计标准2023

一、总则

1.本标准旨在规定建筑幕墙设计的基本原则和要求，以确保其安全、实用、美观和环保。

2.本标准适用于新建、改建和扩建的民用建筑幕墙设计，不适用于工业建筑、构筑物和其他非民用建筑的幕墙设计。

二、术语和符号

1.定义与术语：本标准规定了建筑幕墙的术语和定义，包括玻璃幕墙、金属幕墙、石材幕墙等。

2.符号与表示：本标准规定了建筑幕墙设计中使用的符号和表示方法，包括材料规格、性能参数等。

三、材料

1.建筑幕墙材料应符合国家相关标准，并具备产品质量保证书。

2.主要受力材料应采用高强度、耐腐蚀、防火性能好的材料。

3.玻璃幕墙应采用安全玻璃，并确保其质量符合相关标准。

四、建筑幕墙性能要求

1.建筑幕墙应满足风荷载、地震荷载和重力荷载等要求。

2.建筑幕墙应具备保温、隔热、隔声、防水、防雷等功能。

3.建筑幕墙应考虑采光、通风、遮阳、美观等因素。

五、建筑幕墙结构设计

1.建筑幕墙结构设计应遵循结构安全、稳定、耐久的原则。

2.结构设计应考虑地震、风荷载、重力荷载等作用下的安全性。 3.结构设计应采用计算机辅助软件进行建模和分析。

六、建筑幕墙构造要求

1.建筑幕墙构造应简单、美观，便于安装和维护。

2.构造细节应符合设计要求，确保防水、防尘、防雷等性能。

3.连接部位应采用可靠的连接方式，确保结构安全和稳定。

七、建筑幕墙施工安装要求

1.施工安装前应进行技术交底和培训，确保施工人员了解施工要求和操作规程。

2.安装过程中应采用可靠的安装方法和工具，确保幕墙安装牢固、稳定。

3.安装完毕后应进行验收，确保幕墙安装质量和安全性。

八、建筑幕墙检验与验收

1.幕墙工程应按照相关规定进行质量检验和验收。

2.检验与验收应包括材料检验、结构设计和计算、构造细节检查等方面。

3.对于隐蔽工程，应在隐蔽前进行检验和验收。

4.检验与验收过程中发现的问题应及时处理和解决。

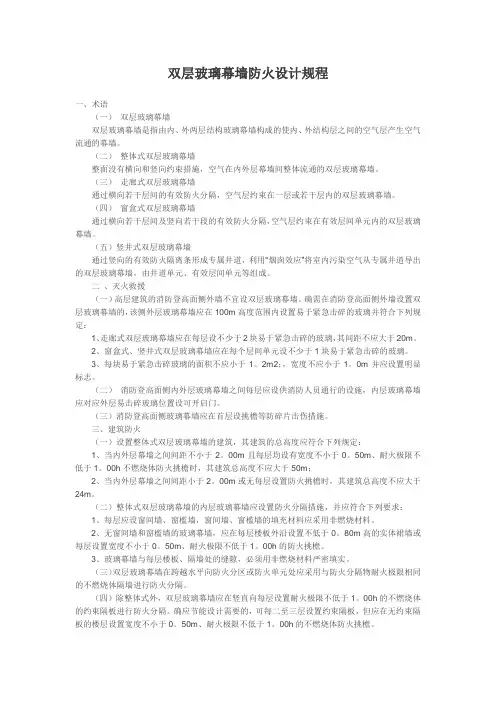

双层玻璃幕墙防火设计规程

一、术语

（一） 双层玻璃幕墙

双层玻璃幕墙是指由内、外两层结构玻璃幕墙构成的使内、外结构层之间的空气层产生空气流通的幕墙。

（二） 整体式双层玻璃幕墙

整面没有横向和竖向约束措施，空气在内外层幕墙间整体流通的双层玻璃幕墙。

（三） 走廊式双层玻璃幕墙

通过横向若干层间的有效防火分隔，空气层约束在一层或若干层内的双层玻璃幕墙。

（四） 窗盒式双层玻璃幕墙

通过横向若干层间及竖向若干段的有效防火分隔，空气层约束在有效层间单元内的双层玻璃幕墙。

（五）竖井式双层玻璃幕墙

通过竖向的有效防火隔离条形成专属井道，利用“烟囱效应”将室内污染空气从专属井道导出的双层玻璃幕墙，由井道单元、有效层间单元等组成。

二 、灭火救援

（一）高层建筑的消防登高面侧外墙不宜设双层玻璃幕墙。确需在消防登高面侧外墙设置双层玻璃幕墙的，该侧外层玻璃幕墙应在100m高度范围内设置易于紧急击碎的玻璃并符合下列规定：

1、走廊式双层玻璃幕墙应在每层设不少于2块易于紧急击碎的玻璃，其间距不应大于20m。

2、窗盒式、竖井式双层玻璃幕墙应在每个层间单元设不少于1块易于紧急击碎的玻璃。

3、每块易于紧急击碎玻璃的面积不应小于1。2m2；，宽度不应小于1。0m并应设置明显标志。

（二） 消防登高面侧内外层玻璃幕墙之间每层应设供消防人员通行的设施，内层玻璃幕墙应对应外层易击碎玻璃位置设可开启门。

（三）消防登高面侧玻璃幕墙应在首层设挑檐等防碎片击伤措施。

三、建筑防火

（一）设置整体式双层玻璃幕墙的建筑，其建筑的总高度应符合下列规定：

1、当内外层幕墙之间间距不小于2。00m且每层均设有宽度不小于0。50m、耐火极限不低于1。00h不燃烧体防火挑檐时，其建筑总高度不应大于50m；

2、当内外层幕墙之间间距小于2。00m或无每层设置防火挑檐时，其建筑总高度不应大于24m。

（二）整体式双层玻璃幕墙的内层玻璃幕墙应设置防火分隔措施，并应符合下列要求：
