第四章 蜗杆传动一、简答题：（1） 在材料铸铁或MPa b 300>σ的蜗轮齿面接触强度计算中，为什么许用应力与齿面相对滑动速度有关？（2） 说明蜗杆头数1z 及蜗轮齿数2z 的多少对蜗杆传动性能的影响？（3） 闭式蜗杆传动为什么要进行热平衡计算？（4） 蜗杆传动有哪些特点？应用于什么场合？（5） 蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（6） 为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（7） 蜗杆传动的正确啮合条件是什么？自锁条件是什么？（8） 影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（9） 为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（10）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1） 减速蜗杆传动中，主要的失效形式为 、 、 ，常发生在 。
（2） 普通圆柱蜗杆传动变位的主要目的是 和 。
（3） 有一标准普通圆柱蜗杆传动，已知21=z ，8=q ，422=z ，中间平面上模数mm m 8=，压力角020=α，蜗杆为左旋，则蜗杆分度圆直径=1dmm ，传动中心距=a mm ，传动比=i 。
蜗杆分度圆柱上的螺旋线角升γ=arctan 蜗轮为 旋，蜗轮分度圆柱上的螺旋角β= 。
（4） 蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为1v ，则其滑动速度sv 为 ，它使蜗杆蜗轮的齿面更容易发生 和 。
（5） 两轴交错角为090的蜗杆传动中，其正确的啮合条件是 ， 和（等值同向）。
（6） 闭式蜗杆传动的功率损耗，一般包括三个部分： ， 和 。
（7） 在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取=1z 。
（8） 阿基米德蜗杆传动在中间平面相当于 与 相啮合。
（9） 变位蜗杆传动只改变 的尺寸，而 尺寸不变。

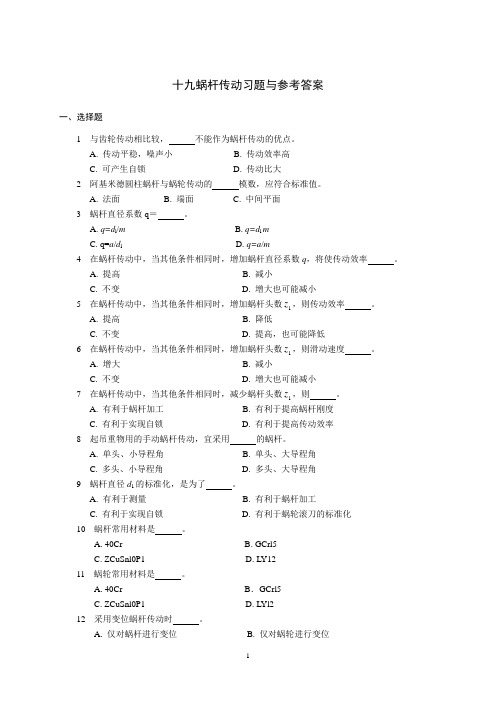

十九蜗杆传动习题与参考答案一、选择题1 与齿轮传动相比较，不能作为蜗杆传动的优点。
A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。
A. 法面B. 端面C. 中间平面3 蜗杆直径系数q＝。
A. q=d l/mB. q=d l mC. q=a/d lD. q=a/m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率。
A. 提高B. 减小C. 不变D. 增大也可能减小z，则传动效率。
5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 提高B. 降低C. 不变D. 提高，也可能降低z，则滑动速度。
6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 增大B. 减小C. 不变D. 增大也可能减小z，则。
7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率8 起吊重物用的手动蜗杆传动，宜采用的蜗杆。
A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 蜗杆直径d1的标准化，是为了。
A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是。
A. 40CrB. GCrl5C. ZCuSnl0P1D. L Y1211 蜗轮常用材料是。
A. 40Cr B．GCrl5C. ZCuSnl0P1D. L Yl212 采用变位蜗杆传动时。
A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C. 同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 。
A. 增大B. 减小C. 可能增大也可能减小。
14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 。
A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 。
蜗杆练习题一、选择题1. 蜗杆传动中，下列哪个选项是正确的蜗杆头数？A. 1B. 2C. 3D. 42. 蜗杆的螺旋线方向有哪两种？A. 左旋和右旋B. 直线和斜线C. 等距和不等距D. 平面和空间3. 蜗杆传动中，下列哪个选项是正确的蜗杆分度圆直径？A. d1B. d2C. d3D. d44. 蜗杆传动中，下列哪个选项是正确的蜗杆齿距？A. πmB. 2πmC. 3πmD. 4πm5. 蜗杆传动中，下列哪个选项是正确的蜗杆模数？A. mB. MC. mmD. μ6. 蜗杆传动中，下列哪个选项是正确的蜗杆齿顶圆直径？A. da1B. da2C. da3D. da47. 蜗杆传动中，下列哪个选项是正确的蜗杆齿根圆直径？A. df1B. df2C. df3D. df48. 蜗杆传动中，下列哪个选项是正确的蜗杆齿高？A. hB. HC. hhD. h'9. 蜗杆传动中，下列哪个选项是正确的蜗杆齿厚？A. sB. SC. ssD. s'10. 蜗杆传动中，下列哪个选项是正确的蜗杆齿槽宽？A. eB. EC. eeD. e'二、填空题1. 蜗杆传动中，蜗杆的螺旋线方向有______和______两种。
2. 蜗杆传动中，蜗杆头数通常为______。
3. 蜗杆传动中，蜗杆分度圆直径用符号______表示。
4. 蜗杆传动中，蜗杆齿距用符号______表示。
5. 蜗杆传动中，蜗杆模数用符号______表示。
6. 蜗杆传动中，蜗杆齿顶圆直径用符号______表示。
7. 蜗杆传动中，蜗杆齿根圆直径用符号______表示。
8. 蜗杆传动中，蜗杆齿高用符号______表示。
9. 蜗杆传动中，蜗杆齿厚用符号______表示。
10. 蜗杆传动中，蜗杆齿槽宽用符号______表示。
三、判断题1. 蜗杆传动中，蜗杆头数越多，传动效率越高。
（）2. 蜗杆传动中，蜗杆螺旋线方向与蜗轮螺旋线方向相同。
（）3. 蜗杆传动中，蜗杆模数越大，传动能力越强。
第十一章 蜗杆传动
一、 选择与填空题：
1．在蜗杆传动中，蜗杆头数越少，则传动的效率越 ，自锁性越 。
一般蜗杆头数常取 。
2．在蜗杆传动中，已知作用在蜗杆上的轴向力N 880N 180011
==t a F ,F 圆周力。
因此作用在蜗轮上的轴向力-
---------------------------=
=
22t a F ,F 圆周力。
3.对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致 。
（1）材料的机械性能下降 （2）润滑油变质 （3）蜗杆热变形过大 （4）润滑条件恶化
4．蜗杆传动的当量摩擦系数f V 随齿面相对滑动速度的增大而 。
（1）增大 （2）不变 （3）减少
5．蜗杆传动的滑动速度越大，所选润滑油的粘度值应越 。
二、分析与思考题
1．对于蜗杆传动，下面三式有无错误？为什么？
（1）21212121d /d z /z n /n /i =====ωω；
（2）)/2(z )/2(d 2121z m d a +=+=；
（3）111212222T 2T /2F t t F d /d /i d T ====
2．图示蜗杆传动均是以蜗杆为主动件。
试在图上标出蜗轮（或蜗杆）的转向，蜗轮齿的螺旋线方向，蜗杆、蜗轮所受各分力的方向。
三、证明题
1．试证明蜗杆分度圆柱上的导程角245V
φγ-= （其中V φ为蜗杆传动齿面间的当量摩擦角）时，蜗杆传动
的效率1η将有其最大值。
2．试证明自锁蜗杆传动的啮合效率%501<η（提示：蜗杆传动的啮合效率公式为)(1V tg tg φγγη+=）。
第七章蜗杆传动（1）说明蜗杆头数z1及蜗轮齿数z2的多少对蜗杆传动性能的影响？（2）闭式蜗杆传动为什么要进行热平衡计算？（3）蜗杆传动有哪些特点？应用于什么场合？（4）蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（5）为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（6）蜗杆传动的正确啮合条件是什么？自锁条件是什么？（7）影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（8）为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（9）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1）减速蜗杆传动中，主要的失效形式为、、，常发生在。
（2）普通圆柱蜗杆传动变位的主要目的是和。
（3）有一标准普通圆柱蜗杆传动，已知z1=2，q=8，z2=42，中间平面上模数m=8mm，压力角α=200，蜗杆为左旋，则蜗杆分度圆直径d1= mm，传动中心距a=mm，传动比i=。
蜗杆分度圆柱上的螺旋线角升γ=arctan蜗轮为旋，蜗轮分度圆柱上的螺旋角β=。
（4）蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为v1，则其滑动速度vs为，它使蜗杆蜗轮的齿面更容易发生和。
（5）两轴交错角为900的蜗杆传动中，其正确的啮合条件是，和（等值同向）。
（6）闭式蜗杆传动的功率损耗，一般包括三个部分：，和。
（7）在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取z1=。

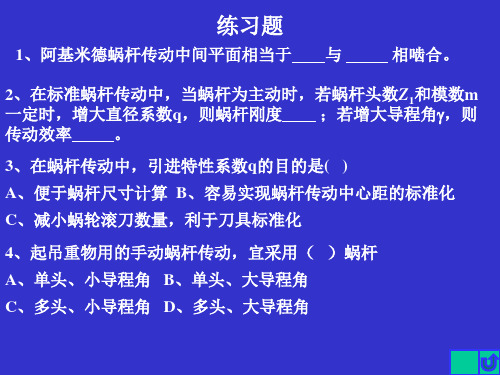

（8）阿基米德蜗杆传动在中间平面相当于与相啮合。
（9）变位蜗杆传动只改变的尺寸，而尺寸不变。
（10）在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数z1和模数m一定时，增大直径系数q，则蜗杆刚度；若增大导程角γ，则传动效率。
（11）蜗杆传动发热计算的目的是防止而产生齿面失效，热平衡计算的条件是单位时间内等于同时间内的。
蜗杆传动一、判断题（正确T，错误F）1. 两轴线空间交织成90°的蜗杆传动中，蜗杆和蜗轮螺旋方向应同样。
2. 蜗杆传动的主平面是指经过蜗轮轴线并垂直于蜗杆轴线的平面。
（（））3.蜗杆的直径系数为蜗杆分度圆直径与蜗杆模数的比值，因此蜗杆分度圆直径越大，其直径系数也越大。
（）4.蜗杆传动的强度计算主假如进行蜗轮齿面的接触强度计算。
（）5.变位蜗杆传动中，是对蜗杆进行变位，而蜗轮不变位。
（）二、单项选择题1.与齿轮传动对比，（）不可以作为蜗杆传动的长处。
A 传动安稳，噪声小B 传动比能够较大C 可产生自锁D 传动效率高2.在标准蜗杆传动中，蜗杆头数一准时，若增大蜗杆直径系数，将使传动效率（）。
A 降低B 提升C 不变D 增大也可能减小3.蜗杆直径系数的标准化是为了（）。
A 保证蜗杆有足够的刚度B 减少加工时蜗轮滚刀的数量C 提升蜗杆传动的效率D 减小蜗杆的直径4.以下公式中，用（）确立蜗杆传动比的公式是错误的。
A i12B iz2z1C i d2d1D in1 n25.提升蜗杆传动效率的最有效方法是（）。
A 增添蜗杆头数B 增添直径系数C 增大模数D 减小直径系数三、填空题1.在蜗杆传动中，蜗杆头数越少，则传动效率越___________，自锁性越 ____________。
2. 有一一般圆柱蜗杆传动，已知蜗杆头数z1 2 ，蜗杆直径系数 q 8 ，蜗轮齿数 z2 37 ，模数m8mm ，则蜗杆分度圆直径 _________________mm ，蜗轮的分度圆直径 ________________mm ，传动中心距________________mm ，传动比 ___________，蜗轮分度圆上的螺旋角_____________。
