明开槽管道施工方案

管道(沟槽)开挖支护及方案目录一、编制依据及原则 1二、工程概况 1三、施工总体部署 13.1 施工准备 13.2 施工安排及方法 13.3、施工方案 1四、质量保证措施 1五、安全保证措施 1一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、施工现场临时用电安全技术规范JGJ46-20055、城市道路养护技术规范CJJ36-20066、城市道路路基工程施工及验收规范CJJ44-917、市政排水工程质量检验评定标准CJJ3－908、建筑工程施工质量验收统一标准GB50300-20019、建筑安装工程质量检验评定统一标准GBJ300-8810、《城市道路路基工程施工验收规范》CJJ44-9111、建筑机械使用安全技术规程JGJ33-201212、建筑施工安全检查标准JGJ59-201113、建筑施工现场环境与卫生标准JGJ146-200414、本工程施工图纸及施工组织设计等文件二、工程概况本工程位于上关镇小街自然村，村内民房比较密集，巷道较深，其中五条主要巷道单线长均在200米左右，支线巷道弯道较多，设计污水管道安装DN200mm烯塑钢缠绕排水管长843米、DN300mm管长1443米、DN400mm管长175米，De160型PVC-U排水管1430米，φ700mm市政污水井98个，φ1000mm市政污水井33个，φ1000mm溢流井1个，路面恢复面积3785㎡。

本项目无地质勘察资料，经现场探坑揭露的土质情况，施工区内沟槽开挖土质类别为粘质砂土，且地下水较丰富，按照设计挖方深度小于3米的坡比按1:0.67放坡开挖，管槽底每面工作宽度为40cm，如两侧民房相距太近不能按设计放坡开挖，可采用直槽开挖，在沟槽开挖中必须采取适当的方法对沟壁进行支撑。

三、施工总体部署3.1 施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线。

管道开槽在条件允许的地方，采用小型液压反铲反掘机开挖，人工配合清底；在条件不允许的地方采用人工进行开挖。

挖出的土方随时进行清理，用自卸汽车外运至指定弃土点。

土方开挖过程中测量人员应及时进行跟踪测量，保证开挖几何尺寸、位置、标高的准确，必要时采用人工辅助开挖，同时还要注意对坐标控制点加以保护。

机械施工不到的地方可配合人工修整。

基坑开挖完后应及时将测量资料按程序报给监理部门，并及时通知监理部门组织验槽，并做好相应的验槽记录。

如果在开挖过程中需停挖，则在已挖完的表面覆盖一层碎土，以免扰动待挖土层。

（1）采用明开槽的施工方式，管道开槽按《给水排水管道工程施工及验收规范》（GB50268-2008）规定施工。

当沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖沟槽的槽深超过3米时应分层开挖，每层的深度不宜超过2米；采用机械挖槽时，沟槽分层的深度应按机械性能确定。

（2）施工开槽时，槽底禁止扰动，尽量保持原状土，使用机械挖土时，为了防止机械超挖而扰动原状土，在设计槽底高程以上应留200mm-300mm以上土层采用人工清底，勿用机械开挖，不允许超挖，如遇超挖应用砂石料回填。

沟槽弃土应随出随清理，均匀放在距沟槽边线3米以外，沟槽开挖过程中及成槽后，槽顶应避免出现震动荷载，成槽后应尽快完成铺设基础和管道等工作，避免长时间晾槽。

（3）雨水收水支管由于覆土浅采用反开槽施工。

（4）管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。

开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。

（5）人工开挖时应注意下列事项：a沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。

b开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。

c开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。

d槽检查验收：沟槽开挖完成后，进行检查验收。

（）沟槽土方开挖施工关于沟槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时控制中线和槽底高程。

（一）、施工工艺1、施工方法（1）施工准备施工放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作（主要测定管道中线、附属构造物位置、堆土料界线、中心桩、方向桩，并设置固定可靠的护桩），是该工程施工的第一项工程内容。

测量放样工作的准确性，对施工进度、质量有直接影响。

因此施工测量工作要符合设计要求，做到正确无误。

（2）沟槽开挖沟槽开挖采用机械挖土、人工修正的并用方法，基底20-30cm土方人工清理至设计标高，边坡配以人工修整。

沟槽边坡必须满足规范要求并根据现场土质情况进行调整，本方案拟定沟槽开挖边坡为根据设计要求进行。

施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，必须按规程要求进行地基处理后，方可进行管道基础施工，对开挖2米以上及土质较差的地段根据实际情况两侧应做护壁处理。

开挖沟槽，基础不能当天铺设时，必须将基底土方留住，等到做基础的当天再挖至设计标高，以免沟槽长时间暴露。

沟槽开挖尽量按先深后浅进行，利于排水；沟槽不得有积水，且做好排（降）水措施。

（3）基础垫层施工基础施工时，做好排水措施，在基坑底设置排水盲沟，排水沟及集水井，及时排除地下水，使基坑保持无积水状态。

浇垫层前，由设计、监理、建设单位等共同进行验槽合格，办理验槽手续后方可进行垫层浇注。

浇垫层前，将基槽内浮土清除，每4平方米设置一标高临时控制点，以控制垫层的标高。

（4）沟槽回填管沟回填方法：由人工配合机械均匀地将符合要求的回填土运入沟槽内，进行分层夯实，夯实方法以打夯机等机械方法为主，木夯等人工方法为辅。

沟槽回填应符合下列要求：排管并连接完毕后，试压之前，应及时回填。

除接口外，回填至管顶以上0.5米。

回填时不得损伤管子。

槽底至管底以上30cm范围内，不得含有机物以及大于30mm的砖石等硬块，不得破坏防腐层。

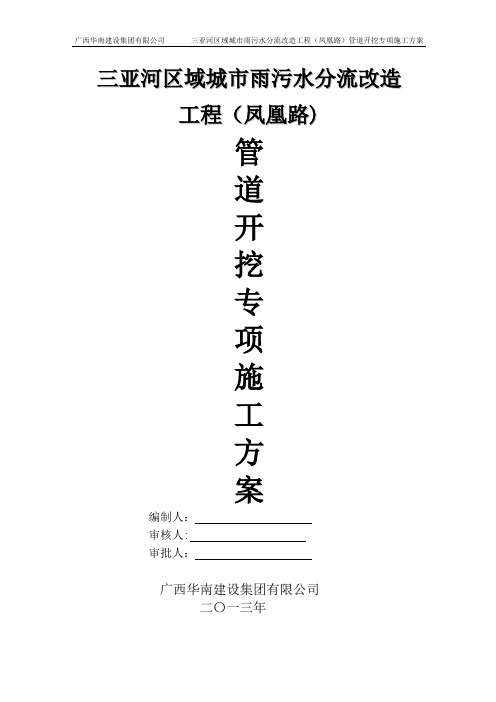

三亚河区域城市雨污水分流改造工程（凤凰路)管道开挖专项施工方案编制人：审核人:审批人：广西华南建设集团有限公司二〇一三年三亚河区域城市雨污水分流改造工程（凤凰路)管道开挖专项施工方案广西华南建设集团有限公司2013年目录一、工程概述 (1)二、施工准备工作 (1)三、施工方案 (3)3.1、排水管道施工工艺流程 (3)3。

2、测量放线 (4)3。

3、软基路段水泥搅拌桩处理 (4)3.4、沟槽开挖及支护 (5)3。

5 明沟集水井排水施工方案 (12)3.6、管道基础施工 (13)3.7、铺设管道 (13)3。

8、附属构筑物、检查井等施工： (15)3。

9、闭水试验 (16)3。

10、沟槽回填 (17)3。

11、沥青路面恢复 (18)五、雨季施工措施 (22)六、高温天气施工措施 (22)七、防台风措施 (23)八、质量保证体系 (23)九、管道施工的质量工期保证措施 (24)十、加强材料质量管理 (26)十一、管道施工的安全文明施工保证措施 (26)十二、安全保证体系及管理措施 (27)十三、应急措施 (31)管道开挖专项施工方案一、工程概述1.工程概况：凤凰路段——自临春桥开始，沿凤凰路敷设污水干管至鹿岭污水提升泵站，全路段长约2。

90Km 。

施工内容为雨水管道工程、污水管道工程、管道疏通清理、顶管工艺及逆作法沉井工程和恢复道路、绿化工程等。

污水管道沟槽开挖深度大，由于施工区域地下水位较高，管道埋置较深，在开挖污水管沟槽没有放坡开挖的条件时，采用打钢板桩支护直槽开挖的方法进行施工。

凤凰路道路左侧为管道开槽施工段，分为软土路基段开槽施工及一般路基开槽施工两种情况桩号K0+000～K0+250段左侧及桩号K1+250～K1+380段左侧为软土路基开槽段，总长约300米.桩号K1+380～K1+500段左侧及K1+720~K2+950段道路左侧为一般路基开槽段，总长约为1350米，因为K2+300~K2+950段，共约550米，因为沃天堂项目，鹿岭污水提升泵站需转移，转移位置尚未确定,暂缓施工，待确定转移位置后，再进行施工。

明开电力沟道工程施工方法1、场地准备土方开挖前应对开挖段土质、地下水位、地下构筑物、沟槽附近的地上建筑物、树木、输电、通讯杆线、地下管线等进行调查，确定开槽断面、堆土位置、施工道路和机械设备，制定施工方案。

重要的施工措施应会同设计单位共同确定，必须制定安全措施。

2、封闭地沟施工工艺流程沟槽开挖→垫层→底板钢筋→底板模板→底板混凝土现浇→侧墙及顶板内模→侧墙及顶板钢筋→侧墙外模→侧墙及顶板混凝土→回填沟槽→支架安装3、电力井施工工艺流程沟槽开挖→垫层→底板钢筋→底板模板→底板混凝土现浇→侧墙钢筋→侧墙模板→侧墙混凝土→支架安装→顶板安装→回填沟槽4、沟槽开挖本工程管道沟槽土方采用机械开挖、人工配合清槽。

开槽前，要按照事先确定的开槽断面实放开槽上口线。

为防止超挖扰动基础，开挖沟槽土方时，必须由测量人员使用水准仪监测，槽底要预留20cm由人工清除。

开槽过程中，如遇腐殖土、渣土等需装车外弃，合格土在现场沟槽一侧堆放，另一侧作为排管与机械作业场地。

不具备存土的地段，将土运至工地指定地点。

堆土位置距槽上口边线1m以外，高度不超过2m，留出运输材料工作面。

在未存土的槽边1m处沿沟槽走向设置1.2m高的红白漆护栏。

发生超挖或对槽底土体造成扰动时，需要对基底进行处理。

施工中如遇局部地基问题，如墓穴、枯井、废弃构筑物等，及时通知设计方，并会同有关人员现场共同协商处理意见，得到设计方认可后再进行处理。

开槽完成后，在检查井位置进行钎探工作。

并及时约请有关人员验槽，钎探及沟槽开挖都合格后方可进行下道工序。

5、垫层土方开挖到设计标高后，按照测量人员放出的垫层边线支模板、清理基层。

垫层采用模注混凝土现场浇注，选用平板振捣器震捣密实。

垫层采用木模，采用架子管支撑。

6、底板在垫层上弹出底板底层钢筋分布线，按照所示线位进行钢筋绑扎，底层钢筋形成后，安装架立钢筋，绑扎上层钢筋，绑扎好底板上50cm侧墙钢筋，并预留侧墙竖向钢筋。

底板的外模采用组合钢模板。

完整版)明挖污水管道深基坑开挖专项施工方案明挖污水管道工程概况：本工程旨在在道路两侧布置DN300～DN800的污水管道，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。

为确保工程进度和质量，以下为施工流程图和施工准备、沟槽支护、管坑开挖、土方运输、管道安装、检查井砌筑、闭水检验、回填、文明施工措施、安全生产措施等方面的详细说明。

工程流程图：为确保施工质量和进度，本工程按照以下流程图进行施工：施工准备、测量放样、基坑开挖、检查标高、砂石垫层、标高检查、材料准备、取样试配级配、打钢板桩、支护、加深开挖、稳定性检查、管道基础、安管、接口、检查井砌筑、污水管、闭水试验不合格、轴线坡度调整、回填、质量验收。

施工准备：在工程开工前，进行以下测设工作：核对接入原有管道的高程，测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置，堆土堆料界限及其它临时用地范围。

同时进行探坑工作，确保施工安全和顺利进行。

沟槽支护：根据现场情况及设计要求，采用适当的支护措施，如打钢板桩、设置支撑架等，确保沟槽稳定和安全施工。

管坑开挖：按照设计要求和现场实际情况，进行管坑开挖，并注意施工安全和环保要求。

同时进行稳定性检查，确保施工质量和进度。

土方运输：将挖掘出的土方运输至指定场地，按照要求进行分类、堆放和处理，确保环境卫生和安全。

管道安装：按照设计要求和现场实际情况，进行管道安装，并注意施工安全和质量要求。

同时进行接口处理，确保管道连接紧密和无泄漏。

检查井砌筑：按照设计要求和现场实际情况，进行检查井砌筑，并注意施工质量和进度。

同时进行闭水检验，确保管道质量和安全。

回填：按照设计要求和现场实际情况，进行回填工作，并注意施工质量和进度。

同时进行质量验收，确保工程质量和安全。

文明施工措施：在施工过程中，加强现场管理，保持工地清洁，减少噪音和扬尘污染，确保施工文明和环保。

安全生产措施：在施工过程中，加强安全管理，做好施工安全防护，进行安全教育和培训，确保施工安全和人员健康。

穿越高速公路明挖开槽施工方案一、编制依据及目的1.1.编制依据1、《公路桥涵施工技术规范》（JTG/T F50-2011）；2、《公路路基施工技术规范》（JTG F10-2006）；3、《公路工程质量检验评定标准》（JTG F80/1-2004）；4、施工前调查及我公司多年的施工经验；5、《公路安全保护条例》1.2.编制目的为了保证施工现场安全施工，控制和减少施工现场的安全风险，并持续改进安全业绩，确保长深高速公路既有设备使用、行车安全及施工人员人身安全，避免因施工方法不当对高速桥梁结构造成影响，确保高速公路安全运营，坚决杜绝行车危险性及以上责任事故，特编制此专项施工方案。

二、工程概况及施工特点2.1.基本情况2.3.主要危险源辨识本施工段下穿高速公路，施工形势严峻，针对严峻的施工形式，对本段线路施工危险源进行分析如下：1、施工方法不正确，造成锥坡失稳滑塌。

2、机械倾覆触碰长深高速公路桥墩。

三、施工准备3.1.技术准备1、施工前对施工图进行认真的审核，对挡土墙标高、各部分几何尺寸，与桥墩、桥台位置关系及临近构筑物进行现场勘察核对。

2、物资部做好机械、物资、原材料的配备。

3、施工前场地安全设施准备就绪，标牌、标志清楚齐全。

3.2.管线清查施工前，对影响施工的燃气、电力、信号、通信、国防光缆等进行清查，由现场负责人与管线管理单位联系签订协议进行协商。

3.3.签订安全协议施工前，与长深高速公路管理部门签订施工安全协议，并接受长深高速公路管理部门的安全监督。

3.4.安全技术交底施工前，请项目部安全总监、安质部、对施工管理人员及作业人员进行施工安全教育及培训。

作业人员进场后立即进行安全教育，作业人员对机械设备进行检查和维修，在作业前要进行安全技术交底。

3.5.人员配置》》》》》。

，由具有施工经验丰富的项目部施工队负责组织现场施工。

混凝土班：负责浇筑以及片石混凝土的养护、锥坡恢复等。

路基土石方组：负责路基土石方的开挖及外运等。

管线基坑（槽）明挖施工工艺标准1、适用范围本标准适用于城市新建和改建的给水、排水管道机械、人工、人机混合土方开挖施工，其它管线基坑明挖土方施工可参照执行。

2、施工准备2.1机械设备2.1.1机械：推土机、挖土机、装载机、自卸汽车、机动翻斗车等。

2.1.2机具：手推车、铁锹（尖、平头）、手锤、铁镐、撬棍、钢卷尺、梯子、坡度尺、小线或20号铁丝等。

2.2作业条件2.2.1土方开挖前，已完成建筑物或构筑物的位置或场地的定位控制线（桩），必须经过检验合格，并办理预检手续。

根据设计图纸和施工方案的要求，将施工区域内的地下、地上障碍物清除完毕，做好排水坡度，在施工区域内，要挖临时排水沟。

2.2.2各种现状管线已改移或加固，对暂未处理的地下管线及危险地段，做好明显标志。

在夜间施工时应合理安排工序，防止错挖、超挖。

施工现场应根据需要安装照明设施，在危险地段应设置警示标志。

2.2.3基坑（槽）、管沟有地下水时，已根据当地工程地质资料采取降低地下水位措施，水位降至坑（槽）底50cm以下，然后在开挖。

3.2操作方法（5）开挖基坑（槽）、管沟土方，在场地有条件堆放时，一定留足回填需要的好土；多余土方应一次运走，避免二次挖运。

（6）基坑(槽)、管沟设有明排边沟时，开挖土方应由低处向高处开挖，并设集水井。

（7）检查井应同基坑（槽）、管沟同时开挖。

3.2.1.4人工开挖：人工开挖基坑（槽）、管沟时，可自上而下分层开挖，每层挖深以60cm为宜。

从开挖端逆向倒退按踏步型挖掘。

开挖总深度不宜超过2m，开挖时必须严格按放坡规定开挖。

注：在开挖过程中，应随时检查槽壁与边坡的状态。

深度大于 1.5m时，应做好基坑或管沟的支撑准备，以防塌陷。

在天然湿度的土中，开挖基坑或管沟时，当挖土深度不超过下列数值的规定，可不放坡，不加支撑：a、密实、中密的砂土和碎石类土（充填物为砂土）-1.0m；b、硬塑、可塑的黏质粉土及粉质粘土-1.25m；c、硬塑、可塑的黏土和碎石类土（充填物为黏性土）-1.5m；d、坚硬的黏土-2.0m3.2.1.5堆土（1）在农田中开挖时,根据需要，应将表面耕植土与下层土分开堆放，填土时耕植土仍填于表面。

管道开槽施工工艺及方案一、沟槽开挖1、测量放线组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。

进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。

每次测量均要闭合，严格控制闭合误差。

沟槽开挖前应随同工程监理人员复核施工现场测量放线成果，测量偏差应在规范许可的允许偏差内。

2、沟槽开挖开工前，选取40~80米试验段进行沟槽开挖、管道安装等施工，确定施工难易和工效，以利于及时增减施工机械和人员，满足施工进度要求。

沟槽开挖前应掌握管道沿线地形、地貌、建筑物、各种管线及其他设施的情况，工程地质和地下水文地质资料、气象资料、工程用地、交通运输及排水条件。

当发现管线位置后应做好清晰的标志以保护好地下管线。

在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。

沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。

开挖时用挖掘机进行，人工配合。

因现场空间广阔，施工时土方可就近堆放，距沟槽保持9m距离，其中2m安全距离，7m宽临时道路供机械及人工通行。

临时堆土区堆土高度不得大于3m，两侧坡比为1:2，保证堆放安全。

在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。

在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。

为保证槽底土壤不被扰动、破坏或超挖，开挖时应保留基底标高以上0.2~0.3m的原状土，待敷设管道时用人工开挖至设计基地高程，如果局部超挖或发生扰动，应换填10~15mm级配砂石或5~40mm碎石，整平夯实。

开挖要保证连续作业，分段开挖，每段10m～20m，以防止土方塌方出现安全事故。

沟槽开挖完成应进行自检，检查项目和允许误差见下表。

自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。

富阳污水四期工程设备供货安装及调试明开槽施工方案编制人：批准人：北京久安建设投资集团有限公司年月日目录一、编制依据 (4)二、工程概况 (4)三、工程地质与水文地质资料 (7)3.1地质情况 (8)3.2水位条件 (8)四、施工部署 (9)4.1施工准备 (9)4.1.1现场调查及难点分析 (9)4.1.2施工前做好放线和测量工作 (17)4.1.3 工期目标 (18)4.1.4质量目标 (18)五、开槽施工方案 (18)5.1施工准备 (19)5.1.1．技术准备 (19)5.1.2.材料机械准备 (19)5.1.3.施工环境调查 (19)5.1.4机械及人员准备 (19)5.2钢板桩支护设计 (21)5.3施工工艺流程 (23)5.3.1操做方法 (23)5.3.2施工中遇到的问题及处理办法 (24)5.4沟槽开挖 (25)5.4.1工艺流程 (25)5.4.2施工方法 (25)5.4.3沟槽基础 (26)5.4.3技术保证 (27)5.5管道敷设 (27)5.5.1下管 (27)5.5.2管道接口 (28)5.6检查井 (28)5.7闭水试验 (29)5.8回填 (29)六、质量保证措施 (30)七、安全施工技术措施 (31)八、现况构筑物及地下构筑物的保护措施 (32)8.1工程施工对原有地下管线的保护方法 (32)8.2管线保护施工要点 (33)8.3潜在事故的危险性分析 (36)8.4建筑物、构筑物发生变形时的加固措施 (37)九、应急预案 (40)9.1应急响应组织机构 (40)9.2应急救援物资设备 (42)9.3应急准备和响应控制措施 (42)人工顶管施工专项方案一、编制依据1.《给水排水管道工程施工及验收规范》（GB50268-2008）2.《埋地聚乙烯给水管道技术规程》(CJJ101-2004)3.《市政给水管道工程及附属设施》(06MS201)4.《工程测量规范》（GB50026-2007）5.《建筑基坑工程监测技术规范》（GB50497-2009）6.图纸、招标文件；地质勘探报告。
