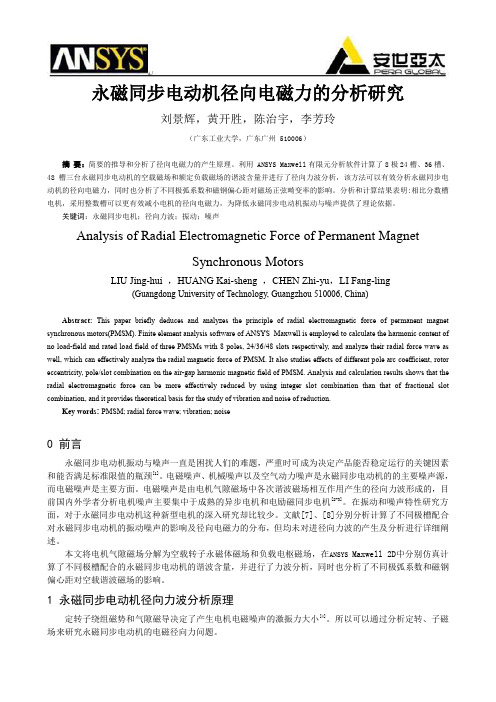

永磁同步电动机径向电磁力的分析研究

永磁同步电动机的研究及输出特性分析永磁同步电动机是一种新型电机，它将现代电子技术、电机技术和材料技术相结合，具有高效、高功能、小体积、轻质量、低噪音、无电磁干扰等特点，目前已成为应用于电动车、电机车、电动自行车、风力发电、太阳能光伏发电等领域最受欢迎的电机之一。

而永磁同步电动机的性能也是使用者关注的重点。

以下文章将从永磁同步电动机的研究和输出特性分析两个方面来探讨这个话题。

一、永磁同步电动机的研究（一）磁路分析永磁同步电动机的磁路是它的核心。

永磁同步电机的磁路是由永磁体、定子铁心、转子铁心共同组成的。

电机的磁路有两种方式，即饱和磁路和线性磁路。

饱和磁路是电流越大磁势越大，磁阻越小，导致磁通量增长趋于平缓的情况。

而线性磁路则是不受其它因素影响的磁通量变化。

在永磁同步电动机中，饱和磁路与线性磁路并存。

在电机工作的过程中，由于更换相序以及磁路的磁滞和饱和等现象，平衡条件不能被满足。

（二）电磁分析永磁同步电动机的电磁分析是实现高效、高性能的关键。

在永磁同步电机中，电磁部分的建模是一项非常重要的工作。

为了实现对电机的性能进行可靠预测，必须建立起一组有关电机的方程模型，包括电磁、热力学、建模以及计算分析等方面。

对于实际工程问题，这些模型可以通过ANSYS Maxwell和Fluent来实现。

此外，为了让永磁同步电机具备高性能和高效能，选择合适的永磁体及适当的电机参数值是非常重要的。

（三）控制策略在永磁同步电动机中，控制策略是让电机实现高效性和高性能的关键。

电机的控制主要分为转速控制和转矩控制两种方式。

对于永磁同步电机，常见的控制方式有矢量控制和直接转矩控制等方式。

其中矢量控制通过改变电机的电路和电机参数控制电机工作状态，是一种更为高级的控制方式。

而直接转矩控制方式则直接控制电机转矩大小，更适合于一些实时控制。

二、永磁同步电动机的输出特性分析（一）输出特性介绍输出特性是永磁同步电机的一个重要性能指标。

它仅通过设计选择参量来实现，在工作中无法改变，所以它是永磁同步电机的固有品质。

永磁同步电机径向力波产生机理永磁同步电机是一种常用的电动机，在很多领域广泛应用。

它具有高效率、高功率密度和良好的动态响应等优点，因此备受青睐。

永磁同步电机的工作原理是通过转子上的永磁体与定子上的电磁线圈之间的相互作用产生力波，从而实现电能转换为机械能。

永磁同步电机的转子上装有一组永磁体，这些永磁体通常是由稀土磁体制成，具有较高的磁能积和矫顽力。

定子上则绕制有一组电磁线圈，通过外界电源提供的电流产生磁场。

当定子线圈通电时，会在定子上产生一个旋转磁场。

这个旋转磁场与转子上的永磁体之间会产生磁场的相互作用，从而产生力波。

具体来说，当定子线圈通电时，会在定子上产生一个旋转磁场。

这个旋转磁场的磁通量会不断改变，因为磁通量的改变会导致转子上的永磁体受到磁力的作用。

根据洛伦兹力定律，磁场和电流之间的相互作用会产生力的作用。

在永磁同步电机中，这个力的作用是径向的，即与转子轴向垂直。

转子上的永磁体受到力的作用后，会受到一个径向的加速度，从而开始运动。

由于转子上的永磁体是通过磁力固定在转子上的，因此它们会随着转子一起旋转。

当转子旋转时，永磁体会不断地与定子上的磁场相互作用，从而产生连续不断的力波。

这些力波会推动转子继续旋转，实现电能转换为机械能。

需要注意的是，永磁同步电机的力波产生机理与电机的设计和控制有关。

通过合理设计电机的结构和参数，可以使得力波的产生更加稳定和高效。

同时，通过精确控制电机的电流和转速，可以进一步提高电机的性能和效率。

永磁同步电机的径向力波产生机理是通过转子上的永磁体与定子上的电磁线圈之间的相互作用产生的。

这种相互作用会在转子上产生一个径向的力，从而推动转子旋转，实现电能转换为机械能。

通过合理设计和控制，可以提高电机的性能和效率，进一步推动永磁同步电机的广泛应用。

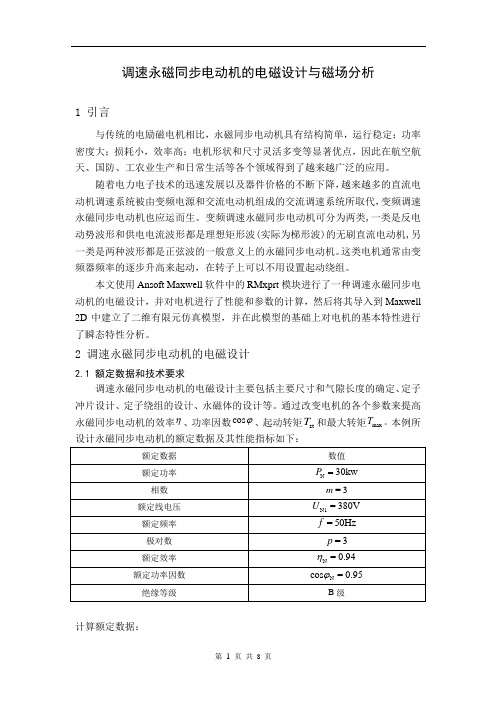

调速永磁同步电动机的电磁设计与磁场分析1 引言与传统的电励磁电机相比，永磁同步电动机具有结构简单，运行稳定；功率密度大；损耗小，效率高；电机形状和尺寸灵活多变等显著优点，因此在航空航天、国防、工农业生产和日常生活等各个领域得到了越来越广泛的应用。

随着电力电子技术的迅速发展以及器件价格的不断下降，越来越多的直流电动机调速系统被由变频电源和交流电动机组成的交流调速系统所取代，变频调速永磁同步电动机也应运而生。

变频调速永磁同步电动机可分为两类,一类是反电动势波形和供电电流波形都是理想矩形波(实际为梯形波)的无刷直流电动机,另一类是两种波形都是正弦波的一般意义上的永磁同步电动机。

这类电机通常由变频器频率的逐步升高来起动，在转子上可以不用设置起动绕组。

本文使用Ansoft Maxwell 软件中的RMxprt 模块进行了一种调速永磁同步电动机的电磁设计，并对电机进行了性能和参数的计算，然后将其导入到Maxwell2D 中建立了二维有限元仿真模型，并在此模型的基础上对电机的基本特性进行了瞬态特性分析。

2 调速永磁同步电动机的电磁设计2.1 额定数据和技术要求调速永磁同步电动机的电磁设计主要包括主要尺寸和气隙长度的确定、定子冲片设计、定子绕组的设计、永磁体的设计等。

通过改变电机的各个参数来提高永磁同步电动机的效率η、功率因数cos ϕ、起动转矩stT 和最大转矩max T 。

本例所设计永磁同步电动机的额定数据及其性能指标如下： 额定数据数值 额定功率N 30kw P = 相数=3m 额定线电压N1=380V U 额定频率=50Hz f 极对数=3p 额定效率N =0.94η 额定功率因数N cos =0.95ϕ 绝缘等级 B 级计算额定数据：(1) 额定相电压：N N13220V U U ==(2) 额定相电流：3N N N N N1050.9A cos P I mU ηϕ⨯== (3) 同步转速：160=1000r /min f n p= (4) 额定转矩：3N N 19.5510286.5N m P T n ⨯== 2.2 主要尺寸和气隙长度的确定永磁电机的主要尺寸包括定子内径和定子铁心有效长度，它们可由如下公式估算得到：2i11P D L C n '= N N N cos E K P P ηϕ'=， 6.1p Nm dp C K K AB δα=' 式中，i1D 为定子内径，L 为定子铁心长度，P '为计算功率，C 为电机常数。

精密运动平台用永磁直线同步电机的磁场分析与电磁力研究1. 本文概述永磁直线同步电机（Permanent Magnet Linear Synchronous Motor，PMLSM）因其推力密度高、响应速度快、可靠性好、效率高、可控性好和精度高等显著优点，被广泛应用于精密运动平台中，以实现高速长行程运动和微米级、亚微米级的定位精度。

由于初级铁心纵向开断，直线电机存在特有的纵向端部效应，同时受到齿槽效应、横向端部效应和外悬效应等因素的影响，气隙磁场发生了很大的畸变。

由于现有加工制造、安装精度及人为等因素的限制，永磁直线同步电机的三维空间磁场分布存在非对称性，从而产生了寄生力或力矩，导致电机系统产生振动和噪音。

本文旨在对精密运动平台用永磁直线同步电机的磁场进行分析，并研究其电磁力特性，以期为提高电机性能和系统稳定性提供理论依据和技术支持。

2. 永磁直线同步电机的基本原理永磁直线同步电机（Permanent Magnet Linear Synchronous Motor, PMLSM）是一种将电能直接转换为直线运动的电机，广泛应用于精密运动平台、半导体制造、光学设备等领域。

其基本原理基于电磁感应定律和洛伦兹力定律。

根据法拉第电磁感应定律，当导体在磁场中运动或磁场变化时，导体内将产生感应电动势。

在PMLSM中，定子绕组通电后产生交变磁场，此交变磁场与永磁体产生的磁场相互作用，导致在定子和动子之间产生电磁力，推动动子做直线运动。

洛伦兹力定律描述了载流导体在磁场中受到的力。

在PMLSM中，当定子绕组通电时，电流在定子线圈中流动，产生磁场。

这个磁场与永磁体产生的磁场相互作用，根据洛伦兹力定律，产生垂直于电流方向和磁场方向的力，这个力就是推动动子做直线运动的电磁力。

PMLSM通常由定子和动子两部分组成。

定子固定在机架上，由绕组和铁心组成，绕组通电后产生交变磁场。

动子则由永磁体和铁心构成，其上装有运动平台。

当定子绕组通电时，产生的交变磁场与永磁体磁场相互作用，产生电磁力，推动动子做直线运动。

永磁同步电机径向电磁力永磁同步电机是一种采用永磁体作为励磁源的同步电机。

它具有结构简单、功率因数高、效率高、体积小、重量轻、响应快等优点，广泛应用于电动汽车、工业生产线等领域。

在永磁同步电机中，径向电磁力是其重要的性能指标之一。

径向电磁力是指电机在运行过程中，产生的沿着径向方向的力。

它的大小和方向直接影响电机的运转稳定性和效率。

永磁同步电机的径向电磁力主要由两部分组成：一是永磁体和定子绕组之间的磁场相互作用产生的磁场力；二是定子绕组中电流与磁场相互作用产生的电磁力。

永磁体和定子绕组之间的磁场相互作用产生的磁场力是永磁同步电机径向电磁力的主要来源。

在电机运行过程中，永磁体的磁场与定子绕组中的磁场相互作用，产生一个径向的力。

当永磁体的磁场与定子绕组的磁场方向相同时，磁场力的大小最大；当二者的磁场方向相反时，磁场力的大小最小。

通过调节永磁体的磁场强度和定子绕组的磁场分布，可以控制永磁同步电机的径向电磁力大小和方向。

定子绕组中电流与磁场相互作用产生的电磁力也会对永磁同步电机的径向电磁力产生影响。

当定子绕组中通过电流时，电流与磁场相互作用，产生一个沿着径向方向的力。

这个力的大小和方向取决于电流的大小和方向，以及磁场的分布。

通过调节定子绕组中的电流大小和方向，可以改变永磁同步电机的径向电磁力大小和方向。

在实际应用中，为了实现永磁同步电机的稳定运行和高效率工作，需要合理设计电机的结构和参数。

首先，需要选择合适的永磁体材料和磁场分布方式，以获得较大的磁场力。

其次，需要选择合适的定子绕组结构和参数，以获得合适大小和方向的电磁力。

同时，还需要考虑电机的散热和保护等问题，以确保电机的安全可靠运行。

永磁同步电机的径向电磁力是其重要的性能指标之一，对电机的运行稳定性和效率有着直接的影响。

合理设计电机的结构和参数，可以实现较大的径向电磁力，提高电机的性能和效率。

随着技术的不断进步，永磁同步电机在各个领域的应用将进一步扩大。
