OPLC光纤复合低压电缆
产品截面图
■适用于多种业务类型，适应性强，扩展性强，产品适应面广。
■结构紧凑，纤密高度，柔软性，抗侧压性能好。
■具有良好的机械和环境性能，柔软、灵活、接续方便、并支承大容量数据传输。
■集光纤和电力输配电缆于一身，避免二次布线，可有效降低施工、网络建设等费用 ■光单元与电力电缆长期工作温度相兼容。
■护套的机械物理性能满足相关标准的要求。
产品使用
■用于室外配电箱到大厦的管道.架空
■用于光通信设备机房、光配线架的光连接以及光仪器、设备的光连接。
■用于尾纤和跳线接续.
■用于建筑物周边引入光缆。
产品标准
■护套光缆符合UL认证OFNR,OFNP要求。
■满足YD/T 1258.4-2005
结构参数
用户定制
光纤种类：单模G652A/B/C/D或G.655A/B/C,G.657A/B;多模62.5/125um,50/125um,OM3
电缆平方数：0.75MM，1.0MM,1.5MM,2.5MM,4MM,6MM，由客户具体指定。
护套材料：阻燃聚乙烯（PVC)、低烟无卤阻燃聚烯烃（LSZH)、聚氨酯（PU)或其他材料。
护套颜色：按照标准规定的颜色，也可是商定颜色。
交缆尺寸：标称光缆尺寸，也可是商定尺寸。
交货长度：与客户商定的长度，一般1km或2km。
其他要求：商定的其他特殊要求。
8芯光缆技术参数8芯光缆是一种高速传输数据的通信光缆，通常由8根光纤组成。
它主要用于连接不同的通信设备，支持高带宽的数据传输和网络连接。
下面将详细介绍8芯光缆的技术参数。
1.光纤类型：8芯光缆通常采用多模光纤或单模光纤。
多模光纤适用于短距离传输，而单模光纤适用于长距离传输。
根据需求选择合适的光纤类型。
2.光纤数量：8芯光缆由8根光纤组成，通常呈环形或并列排列。
每根光纤都可用于单向传输数据。
3.光缆构造：8芯光缆通常采用双层保护结构，内层为光纤芯，外层为保护层。
保护层可以是PVC、LSZH、HDPE等材料，用于保护内层光纤免受外界环境的干扰和损害。
4.光缆直径：8芯光缆的直径根据需要可以有不同的规格。
常见的直径有2mm、3mm、5mm等。
较小直径的光缆适用于空间有限的地方，而较大直径的光缆则能提供更好的保护和耐用性。
5.传输速率：8芯光缆能够支持高速数据传输，传输速率根据光纤类型和网络设备的配置而有所不同。
在光纤长度较短的情况下，多模光纤的传输速率可以达到几十Gbps，而单模光纤可以达到上百Gbps。
6.传输距离：8芯光缆的传输距离也取决于光纤类型和网络设备的配置。
多模光纤的传输距离一般为几百米到几千米，而单模光纤的传输距离可以达到几十到几百公里。
7.灵敏度：光缆的灵敏度是指光缆对于外界干扰的抵抗能力。
8芯光缆通常具有良好的灵敏度，可以在各种恶劣的环境下正常运转。
8.抗拉强度：8芯光缆通常具有较高的抗拉强度，能够承受一定的拉力。
这使得光缆可以在不同地点的设备之间长距离传输数据，而不会因为拉力而断裂。
总之，8芯光缆是一种高速传输数据的通信光缆，具有多种参数和规格。
根据实际需求选择适合的光缆类型和规格，可以实现高效的数据传输和网络连接。

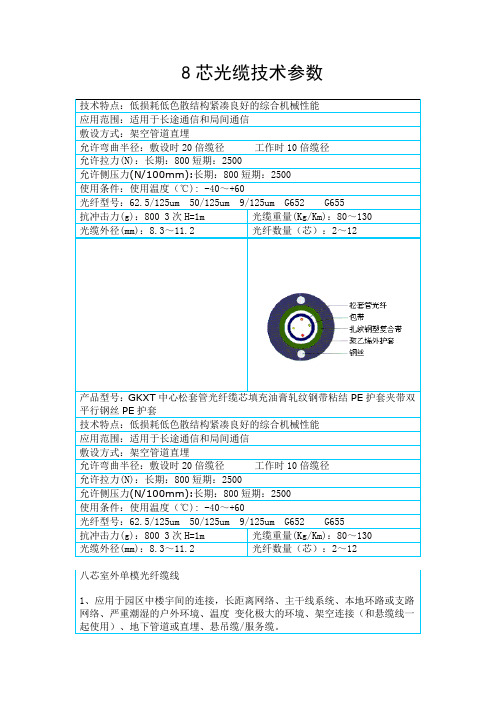

8芯光缆技术参数
技术特点：低损耗低色散结构紧凑良好的综合机械性能
应用范围：适用于长途通信和局间通信
敷设方式：架空管道直埋
允许弯曲半径：敷设时20倍缆径工作时10倍缆径
允许拉力(N)：长期：800短期：2500
允许侧压力(N/100mm):长期：800短期：2500
使用条件：使用温度（℃): -40～+60
光纤型号：62.5/125um 50/125um 9/125um G652 G655
抗冲击力(g)：800 3次H=1m 光缆重量(Kg/Km)：80～130
光缆外径(mm)：8.3～11.2 光纤数量（芯）：2～12
产品型号：GKXT中心松套管光纤缆芯填充油膏轧纹钢带粘结PE护套夹带双平行钢丝PE护套
技术特点：低损耗低色散结构紧凑良好的综合机械性能
应用范围：适用于长途通信和局间通信
敷设方式：架空管道直埋
允许弯曲半径：敷设时20倍缆径工作时10倍缆径
允许拉力(N)：长期：800短期：2500
允许侧压力(N/100mm):长期：800短期：2500
使用条件：使用温度（℃): -40～+60
光纤型号：62.5/125um 50/125um 9/125um G652 G655
抗冲击力(g)：800 3次H=1m 光缆重量(Kg/Km)：80～130
光缆外径(mm)：8.3～11.2 光纤数量（芯）：2～12
八芯室外单模光纤缆线
1、应用于园区中楼宇间的连接，长距离网络、主干线系统、本地环路或支路网络、严重潮湿的户外环境、温度变化极大的环境、架空连接（和悬缆线一起使用）、地下管道或直埋、悬吊缆/服务缆。
浅谈光电复合缆应用技术随着信息技术的不断发展，光纤通信在整个通信业中起到至关重要的纽带作用，成为现代通信的基石。
近5年来，通信带宽的不断提高和光纤通信系统成木的降低，使得在无线通信基站建设中，光纤拉远成为主流技术，由于光传输和电能传输属于2种不同的传输方式, 不会相互干扰，光电复合缆能同时实现电能和通信信号的传输，早在1978年光纤与海底电缆复合已经取得成功，而今电力传输OPGW（光纤复合架空地线）、OPPC （光纤复合相线）己经在国内相继使用，其中GD （接入网用光电复合缆）开始大量用于通信网络的建设中。
随着国家•四网”融合行动的启动，OPLC （光电低压复合缆）用量逐年增加。
甚至在电子产品中，弯曲不敏感光纤在原有连接设备的通信线材上也开始出现了光电复合缆。
1几种常用的光电复合缆光电复合缆既能传输电能或传输电信号，又能传输光信号，根据使用的范围不同，可分电力通信用光电复合缆、通信接入网用光电复合缆、电子产品用光电复合缆。
其中电力通信用光电复合缆以电力传输为主；通信接入网用光电复合缆以通信为主，主要用于向远程通信设备馈电；电子产品用光电复合缆主要用于数据的高速传输。
1.1电力通信用光电复合缆当代社会对电力和电网的安全性、稳定性和智能性的要求越来越高。
可靠、高效的电力通信是电网安全稳定系统和调度自动化系统的基础，也是实现电力系统现代化管理的重要前提。
电力通信的业务可划分为关键运行业务和事务管理业务两大类。
关键运行业务是指远动信号、继电保护信号、数据采集与监视控制系统、能量管理系统和调度电话等，它的信息量不大，但是通信的实时性、准确性和可靠性要求很高；事务管理业务是指行政电话、会议电话、会议电视、管理信息数据等，它的业务种类多，变化快，通信流量大。
目前电力通信网主要由光纤、微波及卫星通信构成主干线，各支路则利用无线通信、光纤通信、电力线载波等方式。
1.1.1光纤通信光纤具有抗电磁干扰能力强、传输容量大、传输衰减小、频带宽等优点，因此在电力部门应用广泛，常用的有：（2）光纤复合架空地线（OPGW）。
弱电网络综合布线型号参数介绍弱电网络综合布线型号参数属于全介质自承式层绞式光缆，弱电网络综合布线型号参数采用芳纶增强来提高光缆的抗拉强度。
对于10KV和35KV的电力线路可采用聚乙烯护套弱电网络综合布线型号参数，对于110kV和220kV的电力线路则必须通过计算电场场强分布来确定光缆挂点并采用耐电痕外护套，最大跨距超过1500米，主要用于电力系统自承式架空敷设，广泛用于电力系统干线网。
弱电网络综合布线型号参数结构是：光纤位于带纤膏的松套管中；缆芯中心是非金属加强芯FRP〔可能会加PE垫层〕，FRP周围由松套管、填充绳绞合而成，缆芯内、外的间隙填充缆膏。
缆芯先聚乙烯内护套，然后包上一层芳纶纱，最后再聚乙烯外护套或耐电痕〔AT〕外护套。
公司简介亚太线缆〔AsiaPacificCable〕是一家致力于：弱电网络综合布线、电脑电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。
其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。
凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供给链管理团队以及市场营销团队。
亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。
为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。
致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。
公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好当今社会互联网发展迅速，随着带宽需求的提升，网络的高效性和稳定性就越来越迫切。
