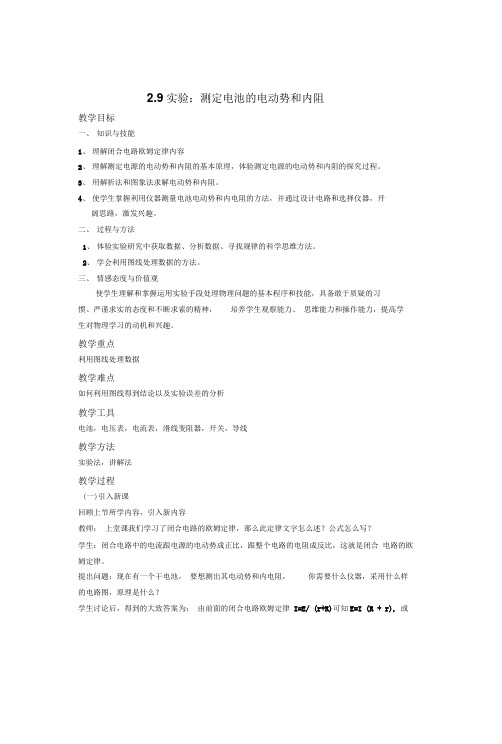

2.9实验：测定电池的电动势和内阻教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理，体验测定电源的电动势和内阻的探究过程。
3、用解析法和图象法求解电动势和内阻。
4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。
2、学会利用图线处理数据的方法。
三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
教学重点利用图线处理数据教学难点如何利用图线得到结论以及实验误差的分析教学工具电池，电压表，电流表，滑线变阻器，开关，导线教学方法实验法，讲解法教学过程(一)引入新课回顾上节所学内容，引入新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。
提出问题：现在有一个干电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？学生讨论后，得到的大致答案为：由前面的闭合电路欧姆定律I=E/ (r+R)可知E=I (R + r), 或E=U + Ir,只需测出几组相应的数值便可得到，可以采用以下的电路图:这几种方法均可测量，今天我们这节课选择用© ® 测量的这一种。
（二）主要教学过程1.实验原理：闭合电路欧姆定律E=U + Ir2.实验器材：学生回答：® 测路端电压；® 测干路电流，即过电源的电流。
需测量的是一节干电池, 电动势约为1.5V,内电阻大约为零点几欧。
电流表、电压表及滑动变阻器的规格要根据实验的具体需要来确定，看看我们用到的电路图里面£、①各需测的是什么？提出问题：选用电路图时，还可将接在外面，原则上也是可以的，那么我们在做实验时是否两个都可以，还是哪一个更好？为什么？学生回答：两种方式测量都会带来误差。
《实验：测定电池的电动势和内阻》导学案1、了解并掌握测定电池的电动势和内阻的原理和实验方法。
教学重点：掌握实验原理和方法，学会处理实验数据。
教学难点：用图象法处理实验数据。
※实验原理1.闭合电路欧姆定律：2.画出实验原理图。
※实验步骤1：按原理图连接实物图2、把变阻器的滑片移到一端使电阻值最大3、闭合电键,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U,I值4、断开电键,整理好器材※实验数据处理（1）公式法用电压表、电流表和一个可变电阻测定电池的电动势和内阻时，用两组I和U的数据，代入公式E＝U＋Ir，解方程组就可以算出电池的电动势E和内阻r。
（2）图象法总结：图27※实验误差分析图象法若采用如图24所示电路，对待测电源而言，电流表处于外接状态，此时电压表的测量值就是电源两端的电压，但电流表的测量值并不是通过电源的电流，由于电压表的分流作用，电流表示数I 测小于流经电池的电流I 真，且有I 测＝I 真－I V 。
设电压表的内阻为R V ，则V VUI R，所以路端电压U 越大，I V 越大；U 趋于零时，I V 也趋于零。
据此，可得到如图31所示的两条图线，其中实线AB 为按实际测量值描绘得到的图线，虚线A ＇B 为去除了误差因素下的真实图线，由图线可以看出E 和r 的测量值都小于真实值，即E 测＜E 真，r 测＜r 真。
若采用如图30所示电路，对待测电源而言，电流表处于内接状态，此时电流表的测量值就是流经电源的电流，但电压表的测量值并不是电源两端的电压，由于电流表的分压作用，电压表示数U 测小于路端电压U 真，且有U 测＝U 真－U A 。
设电流表的内阻为R A ，则U A ＝IR A ，所以电流I 越大，U A 越大；I 趋于零时，U A 也趋于零。
据此，可得到如图32所示的两条图线，其中实线为按实际测量值描绘得到的图线，虚线为去除了误差因素下的真实图线，由图线可以看出E 的测量值等于真实值，但r 的测量值大于真实值，即E 测＝E 真，r 测＞r 真。

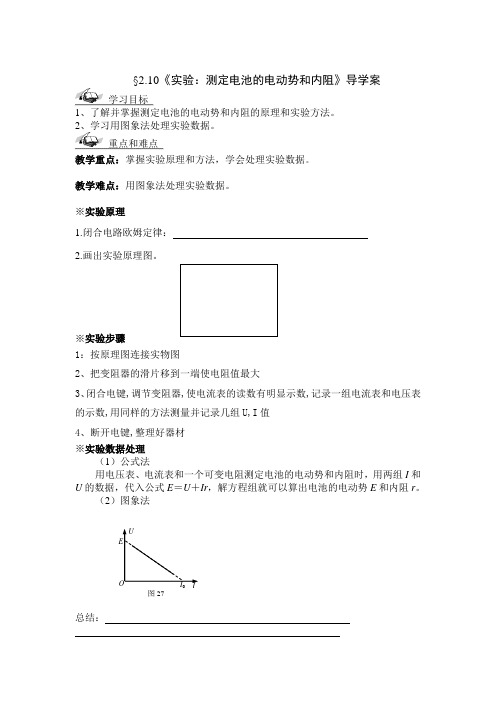

高中物理《2.10实验测定电池的电动势和内阻》学案新人教版选修3第节实验：测定电池的电动势和内阻1、实验目的：(1)加深对闭合电路欧姆定律的理解 (2)进一步熟练电压表、电流表、滑动变阻器的使用、(3)学会用伏安法测电池的电动势和内阻、(4)学会利用图象处理实验数据、2、实验原理：本实验的原理是闭合电路欧姆定律。
具体方法为：(1)利用如图1所示电路，改变滑动变阻器的阻值，从电流表、电压表中读出几组U、I值，由U＝E-Ir，可得：U1＝E-I1r，U2＝E-I2r，解之得：，(2)利用如图1示的电路，通过改变R的阻值，多测几组U、I的值(至少测出6组)，并且变化范围尽量大些，然后用描点法在U一I图象中描点作图，由图象纵截距找出E，由图象斜率tanθ===r，找出内电阻，如图2所示、3、实验器材电流表、电压表、变阻器、开关、导线及被测干电池、4、实验步骤 (1)恰当选择实验器材，照图连好实验仪器，使开关处于断开状态且滑动变阻器的滑动触头滑到使接人电阻值最大的一端、 (2)闭合开关S，接通电路，记下此时电压表和电流表的示数、 (3)将滑动变阻器的滑动触头由一端向另一端移动至某位置，记下此时电压表和电流表的示数、 (4)继续移动滑动变阻器的滑动触头至其他几个不同位置，记下各位置对应的电压表和电流表的示数、 (5)断开开关S，拆除电路、 (6)在坐标纸上以U为纵轴，以I为横轴，作出U一I图象，利用图象求出E、r。
5、数据处理 (1)本实验中，为了减小实验误差，一般用图象法处理实验数据，即根据各次测出的U、I值，做U一I图象，所得图线延长线与U轴的交点即为电动势E，图线斜率的值即为电源的内阻r，即r==、如图2所示、 (2)应注意当电池内阻较小时，U的变化较小，图象中描出的点呈现如图3 (甲)所示状态，下面大面积空间得不到利用，所描得的点及做出的图线误差较大、为此，可使纵轴不从零开始，如图3 (乙)所示，把纵坐标比例放大，可使结果误差小些、此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路状态，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r。
高二物理必修三12.3《实验：电池电动势和内阻的测量》导学案学习目标1．掌握用电压表和电流表测量电源电动势和内阻的方法．2．掌握用图象法求电动势和内阻的方法；理解U －I 图象的意义．学习过程：一：伏安法测电源电动势和内阻1．原理：闭合电路的欧姆定律 实验电路：2．E 和r 的求解：{E = r =由U ＝E －Ir 得{U 1=E −I 1r U 2=E −I 2r ，解得{E =I 1U 2−I 2U 1I 1−I 2r =U 2−U 1I 1−I 2 3.实验步骤：(1)连接电路(2)电流表用 A 的量程，电压表用 V 的量程；(3)把滑动变阻器调到 处(4)闭合开关，调节变阻器，使表有明显的示数，记下一组数据，同理记录多组数据．3．作图法数据处理，如图所示．(1)图线与纵轴交点为 .(2)图线与横轴交点为I 短＝ .(3)图线的斜率表示r ＝ ..4. 系统误差分析由于电压表和电流表内阻影响而导致的误差．(1)如图甲所示，在理论上E ＝U ＋(I V ＋I A )r ，其中电压表示数U 是准确的电源两端电压，而实验中忽略了通过电压表的电流I V 而形成误差，而且电压表示数越大，I V 越 ．①当电压表示数为零时，I V ＝0，I A ＝I 短，短路电流测量值＝真实值．②E 测<E 真．因为r 测＝E 测I 短，所以r 测<r 真．从电路的角度看，电压表应看成内电路的一部分，故实际测出的是电池和电压表这一整体的等效内阻和电动势(r 测和E 测)，如图乙所示，因为电压表和电池并联，所以r 测小于电池内阻r 真，因为外电阻R 断开时，a 、b 两点间电压U ab 等于电动势E 测，此时电源与电压表构成回路，所以U ab <E 真，即E 测<E 真．(2)若采用下图甲所示的电路，I A 为电源电流真实值，理论上有E ＝U ＋U A ＋I A r ，其中U A 不可知，而造成误差，而且电流表示数越大，U A 越大，当电流为零时，U A ＝0，电压为准确值，等于E ，如图乙所示．甲 乙①E 为真实值． ②I 短测<I 短真．③因为r 测＝E I 短测，所以r 测>r 真，r 测为r 真和R A 的串联值，由于通常情况下电池的内阻较小，所以这时r 测的测量误差非常大．例1：某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20Ω，接电路的实物图如图所示。
测定电池的电动势和内阻教案一、教学目标1. 让学生了解测定电池电动势和内阻的实验原理和实验方法。
2. 培养学生运用实验手段验证理论的能力，提高学生的实验技能。
3. 帮助学生理解闭合电路欧姆定律，并能运用该定律分析电路。
二、教学内容1. 测定电池的电动势教学重点：了解测定电池电动势的实验方法，如用伏安法测定。
教学难点：实验数据的处理和电动势的计算。
2. 测定电池的内阻教学重点：了解测定电池内阻的实验方法，如用伏安法测定。
教学难点：实验数据的处理和内阻的计算。
3. 闭合电路欧姆定律的应用教学重点：理解闭合电路欧姆定律的内容及其应用。
教学难点：如何根据实验数据绘制U-I图象，并分析电动势和内阻的变化规律。
三、教学过程1. 导入：通过复习闭合电路欧姆定律，引导学生思考如何测定电池的电动势和内阻。
2. 讲解：讲解测定电池电动势和内阻的实验原理和方法，如伏安法。
3. 演示：进行实验演示，展示测定电池电动势和内阻的过程。
4. 实践：学生分组进行实验，测定电池的电动势和内阻。
5. 讨论：学生交流实验结果，分析实验数据，讨论电动势和内阻的变化规律。
6. 总结：教师总结测定电池电动势和内阻的实验方法和注意事项，强调实验技能的重要性。
四、教学评价1. 学生能正确理解测定电池电动势和内阻的实验原理和方法。
2. 学生能独立进行实验，正确处理实验数据，计算电动势和内阻。
3. 学生能运用闭合电路欧姆定律分析电路，理解电动势和内阻的变化规律。
五、教学资源1. 实验设备：电池、电压表、电流表、电阻箱等。
2. 教学课件：用于讲解实验原理和方法，展示实验过程和数据处理。
3. 实验指导书：提供详细的实验步骤和数据处理方法。
六、教学活动1. 实验操作：学生在教师的指导下，独立完成测定电池电动势和内阻的实验操作。
2. 数据记录：学生在实验过程中记录电压、电流等数据。
3. 数据处理：学生运用实验数据计算电池的电动势和内阻。
4. 结果分析：学生分析实验结果，探讨电动势和内阻的变化规律。

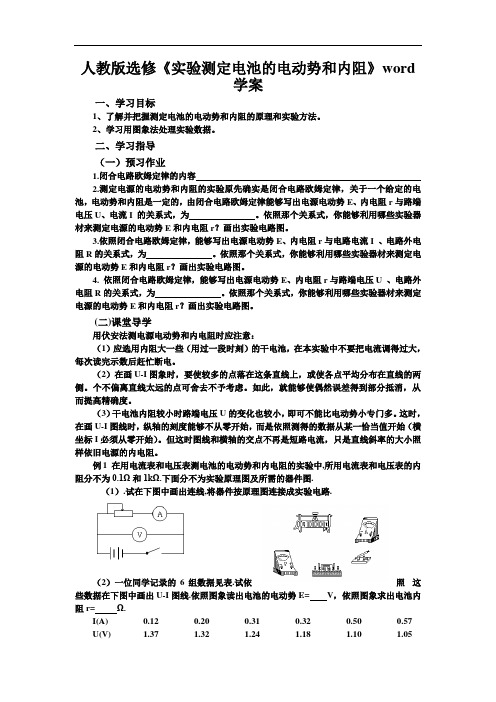

人教版选修《实验测定电池的电动势和内阻》word学案一、学习目标1、了解并把握测定电池的电动势和内阻的原理和实验方法。
2、学习用图象法处理实验数据。
二、学习指导（一）预习作业1.闭合电路欧姆定律的内容2.测定电源的电动势和内阻的实验原先确实是闭合电路欧姆定律，关于一个给定的电池，电动势和内阻是一定的，由闭合电路欧姆定律能够写出电源电动势E、内电阻r与路端电压U、电流I 的关系式，为。
依照那个关系式，你能够利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
3.依照闭合电路欧姆定律，能够写出电源电动势E、内电阻r与电路电流I 、电路外电阻R的关系式，为。
依照那个关系式，你能够利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
4. 依照闭合电路欧姆定律，能够写出电源电动势E、内电阻r与路端电压U 、电路外电阻R的关系式，为。
依照那个关系式，你能够利用哪些实验器材来测定电源的电动势E和内电阻r？画出实验电路图。
(二)课堂导学用伏安法测电源电动势和内电阻时应注意：（1）应选用内阻大一些（用过一段时刻）的干电池，在本实验中不要把电流调得过大，每次读完示数后赶忙断电。
（2）在画U-I图象时，要使较多的点落在这条直线上，或使各点平均分布在直线的两侧。
个不偏离直线太远的点可舍去不予考虑。
如此，就能够使偶然误差得到部分抵消，从而提高精确度。
（3）干电池内阻较小时路端电压U的变化也较小，即可不能比电动势小专门多。
这时，在画U-I图线时，纵轴的刻度能够不从零开始，而是依照测得的数据从某一恰当值开始（横坐标I必须从零开始）。
但这时图线和横轴的交点不再是短路电流，只是直线斜率的大小照样依旧电源的内电阻。
例1 在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分不为0.1Ω和1kΩ.下面分不为实验原理图及所需的器件图.（1）.试在下图中画出连线,将器件按原理图连接成实验电路.（2）一位同学记录的6组数据见表.试依照这些数据在下图中画出U-I图线.依照图象读出电池的电动势E= V，依照图象求出电池内阻r= Ω.I(A) 0.12 0.20 0.31 0.32 0.50 0.57 U(V) 1.37 1.32 1.24 1.18 1.10 1.05例2 用一只电流表和一只电压表测电池电动势和内电阻的实验电路有如图所示的甲、乙两种，采纳甲图测定E和r时产生的系统误差要紧是由于；采纳乙图测定E和r时产生的系统误差要紧是由于，为了减小上述系统误差，当R远小于R V时，应采纳电路。
[最新]高中物理 2.9《实验：测定电池的电动势和内阻》教案新人教版选修3 1----07475418-6ea5-11ec-b3c8-7cb59b590d7d[最新]高中物理2.9《实验：测定电池的电动势和内阻》教案新人教版选修3-12.9实验：测量电池的电动势和内阻教学目标一、知识和技能1、理解闭合电路欧姆定律内容2.了解测量电源电动势和内阻的基本原理，体验测量电源电动势和内阻的探索过程。
3.用解析法和图像法求解电动势和内阻。
4、使学生掌握利用仪器测量电池电动势和内电阻的方法，并通过设计电路和选择仪器，开阔思路，激发兴趣。
二、过程与方法1.在实验研究中体验获取数据、分析数据、寻找规律的科学思维方法。
2.学习如何通过画线来处理数据。
3、情感态度和价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养学生观察能力、思维能力和操作能力，提高学生对物理学习的动机和兴趣。
教学重点利用图线处理数据教学困难如何利用图线得到结论以及实验误差的分析教学工具电池，电压表，电流表，滑线变阻器，开关，导线教学方法实验法，讲解法教学过程（一）引入新课复习上一节所学内容并介绍新内容教师：上堂课我们学习了闭合电路的欧姆定律，那么此定律文字怎么述？公式怎么写？学生：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比，这就是闭合电路的欧姆定律。
问题：现在有一个干电池。
你需要什么仪器，用什么电路图，用什么原理来测量它的电动势和内阻？学生讨论后，得到的大致答案为：由前面的闭合电路欧姆定律i=e/（r+r）可知e=i（r＋r），或e=u＋ir，只需测出几组相应的数值便可得到，可以采用以下的电路图：-1-这几种方法均可测量，今天我们这节课选择用（二）主要教学过程1.实验原理：闭合电路欧姆定律E=u+IR2实验设备：学生回答：测路端电压；测量主电路电流，即通过电源的电流。
