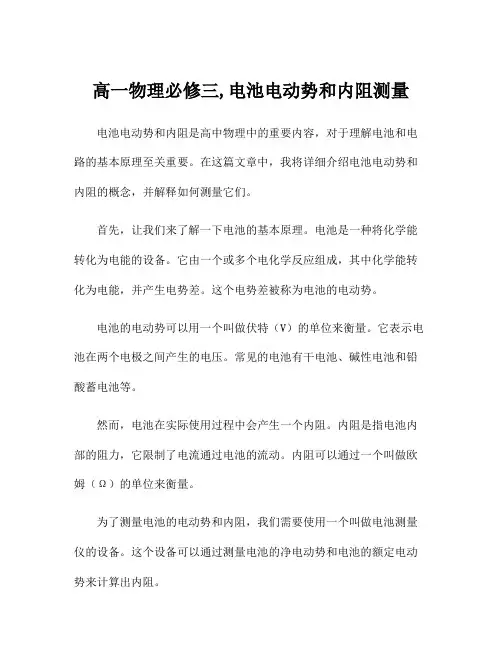

高一物理必修三,电池电动势和内阻测量电池电动势和内阻是高中物理中的重要内容，对于理解电池和电路的基本原理至关重要。
在这篇文章中，我将详细介绍电池电动势和内阻的概念，并解释如何测量它们。
首先，让我们来了解一下电池的基本原理。
电池是一种将化学能转化为电能的设备。
它由一个或多个电化学反应组成，其中化学能转化为电能，并产生电势差。
这个电势差被称为电池的电动势。
电池的电动势可以用一个叫做伏特（V）的单位来衡量。
它表示电池在两个电极之间产生的电压。
常见的电池有干电池、碱性电池和铅酸蓄电池等。
然而，电池在实际使用过程中会产生一个内阻。
内阻是指电池内部的阻力，它限制了电流通过电池的流动。
内阻可以通过一个叫做欧姆（Ω）的单位来衡量。
为了测量电池的电动势和内阻，我们需要使用一个叫做电池测量仪的设备。
这个设备可以通过测量电池的净电动势和电池的额定电动势来计算出内阻。
净电动势是指电池内部不计内阻时的电动势。
它可以通过将一个未连接的电池测量仪的两个探头接触电池的两个端口来测量。
净电动势等于电池两端的电压差。
额定电动势是指电池在实际使用中的电动势。
它可以通过在电池的正负极之间接上一个外部负载（如电灯泡或电阻器）然后测量电压差来得到。
由于电池内部的电阻会影响电流的流动，所以在连接外部负载时，电池的实际电势会降低。
为了计算内阻，我们可以使用下面的公式：内阻= (额定电动势-净电动势) /测量电流在实际测量中，我们需要注意一些事项。
首先，测量电流的大小要适当。
过大或过小的电流都会影响测量结果。
此外，由于测量电路的电阻不可忽视，我们需要使用一些技巧来减小测量电路的影响，例如使用小电阻线路或使用跨接法（即测量电路与电池并联）。
总之，电池的电动势和内阻是理解电路和电子设备的重要概念。
通过正确测量电池的电动势和内阻，我们可以更好地了解电池的性能和使用它们的特定条件。
这对于学习和应用电学知识都是非常重要的。
希望这篇文章能够帮助你更好地理解电池电动势和内阻的概念，并掌握测量它们的方法。
高二物理实验十 测定电源的电动势和内阻
【实验目的】
测定电池的电动势和内电阻 【实验原理】
由闭合电路的欧姆定律E =U+Ir 知，路端电压U=E —Ir ，对给定的电源，E 、r 为常量，因此路端电压U 是电流I 的一次函数。
将电池、电流表、电压表，可变电阻连接成如图所示的电路，改变可变电阻R 的阻值，可以测得多组I 、U 值。
将它们描在U —I 坐标中，图线应该是一条直线。
显然，
直线在U 坐标上的截距值就是电池电动势，直线斜率的绝对值就是电池的内阻的大小。
上述用作图的方法得出实验结果的方法，具有直观、简便的优点。
【步骤规范】
电源电动势 、内阻 【注意事项】
1．使用内阻大些（用过一段时间）的干电池，在实验中不要将I 调得过大，每次读完U 、I 读数立即断电，以免于电池在大电流放电时极化现象过重，E 、r 明显变化．
2．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．
3．干电池内阻较小时U的变化较小，坐标图中数据点将呈现如图3甲所示的
状况，下部大面积空间得不到利用，为此可使坐标不从零开始，如图3乙所示，
把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电
流．计算内阻要在直线上任取两个相距较远的点，用r=|ΔU/ΔI|计算出电池的
内阻r．
4．实验误差的来源与分析
（1）每次读完电表示数没有立即断电，造成E、r变化；
（2）测量电路存在系统误差，I
真＝I
测
十I
v
，末考虑伏特表分流．。

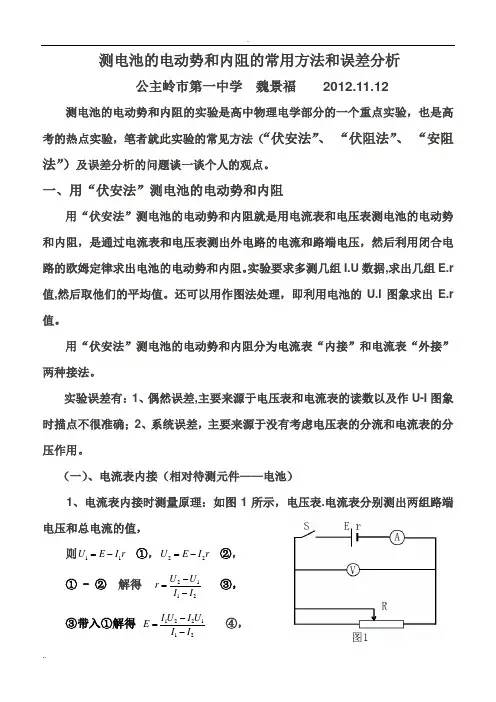

测电池的电动势和内阻的常用方法和误差分析公主岭市第一中学 魏景福 2012.11.12测电池的电动势和内阻的实验是高中物理电学部分的一个重点实验，也是高考的热点实验，笔者就此实验的常见方法（“伏安法”、 “伏阻法”、 “安阻法”）及误差分析的问题谈一谈个人的观点。
一、用“伏安法”测电池的电动势和内阻用“伏安法”测电池的电动势和内阻就是用电流表和电压表测电池的电动势和内阻，是通过电流表和电压表测出外电路的电流和路端电压，然后利用闭合电路的欧姆定律求出电池的电动势和内阻。
实验要求多测几组I.U 数据,求出几组E.r 值,然后取他们的平均值。
还可以用作图法处理，即利用电池的U.I 图象求出E.r 值。
用“伏安法”测电池的电动势和内阻分为电流表“内接”和电流表“外接”两种接法。
实验误差有：1、偶然误差,主要来源于电压表和电流表的读数以及作U-I 图象时描点不很准确；2、系统误差，主要来源于没有考虑电压表的分流和电流表的分压作用。
（一）、电流表内接（相对待测元件——电池）1、电流表内接时测量原理：如图1所示，电压表.电流表分别测出两组路端电压和总电流的值，则11U E I r =- ①，22U E I r =- ②， ① - ② 解得 2112U U r I I -=- ③， ③带入①解得 122112I U I U E I I -=- ④，2、系统误差分析：图1电路由于电流表分压使电压表读数（测量值）小于电源的实际路端电压（真实值）。
导致实验产生系统误差。
（1）通过理论的推导分析误差：设电流表的内阻为A R ，电池的电动势和内电阻的真实值分别为0E 和0r 。
则有 1101A U I R E I r +=- ⑤ 22020A U I R E I r +=- ⑥⑤﹣⑥ 得 12021A U U r R I I -=-- ⑦ ⑦代入⑤得2112021I U I U E I I -=- ⑧比较⑦、⑧式和③、④可知 r ＞ 0r ，E ＝0E . 不难看出电流表内接时测得的内电阻偏大，测得的电动势准确。
测定电池的电动势和内阻的其他几种方法1.安阻法：用一个电流表和电阻箱测量，电路如图6所示，测量原理为：E ＝I 1(R 1＋r )，E ＝I 2(R 2＋r )，由此可求出E 和r ，此种方法使测得的电动势无偏差，但内阻偏大.图62.伏阻法：用一个电压表和电阻箱测量，电路如图7所示，测量原理为：E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r .由此可求出r 和E ，此种方法测得的电动势和内阻均偏小.图73.伏伏法：用两个电压表可测得电源的电动势，电路如图8所示.测量方法为：断开S ，测得V 1、V 2的示数分别为U 1、U 2，此时，E ＝U 1＋U 2＋U 1R Vr ，R V 为V 1的内阻；再闭合S ，V 1的示数为U 1′，此时E ＝U 1′＋U 1′R Vr ，解方程组可求得E 、r .图84.粗测法：用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为是电源的电动势，此时U ＝ER V R V ＋r≈E ，需满足R V ≫r . 1．用如图1所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图1(a)电流表(量程0.6 A、3 A)；(b)电压表(量程3 V、15 V)；(c)定值电阻(阻值1 Ω、额定功率5 W)；(d)定值电阻(阻值10 Ω、额定功率10 W)；(e)滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；(f)滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择________ V，电流表的量程应选择________ A；R0应选择________ Ω的定值电阻，R应选择阻值范围是________ Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是______________________________．解析(1)由于电源是一节干电池(约1.5 V)，所以选量程为3 V的电压表；估算电流时，考虑到干电池的内阻一般为几欧，加上保护电阻，最大电流也在1.0 A以下，小于量程3 A的13，所以选量程为0.6 A的电流表；由于电池内阻较小，保护电阻不宜太大，选1 Ω的即可，否则会使电流表、电压表读数范围较小，造成较大的误差；滑动变阻器的最大阻值一般比电池内阻大几倍就能很好地控制电路中的电流和电压，因此取0～10 Ω范围．(2)由于电压表的分流作用，使电流表读数总是比干路电流小，造成E测<E真，r测<r真．答案(1)30.610～10(2)电压表的分流2．某研究性学习小组采用如图2所示的电路测量某干电池的电动势E和内阻r，R为电阻箱，V为理想电压表，其量程略大于电池的电动势．实验中通过多次改变电阻箱的阻值R，从电压表上读出相应的示数U，该小组同学发现U与R不成线性关系，于是求出了相应的电阻与电压的倒数如下表所示.图2序号12345671R(Ω－1)0.10.40.5 1.0 2.0 2.5 5.0 1U(V－1)0.360.440.430.600.87 1.00 1.58回答下列问题：(1)根据表中的数据和实验原理，你认为第______(填序号)组数据是错误的，原因是___________________________________________________________ _________________________________________________________________.(2)根据实验数据，请在图3所给的坐标系中绘出1U-1R关系图线．图3(3)由图线可知，该干电池的电动势E＝________ V，内阻r＝________ Ω.(结果保留两位有效数字)解析(1)根据E＝U＋UR r，得1U＝rE·1R＋1E，知1R变大，1U就变大，故第3组数据错误．(2)根据给定的各组1R、1U值在坐标系中描出位置，然后依据这些位置作出1U1R图线，如图所示．(3)根据1U＝rE·1R＋1E知，纵轴截距是电动势的倒数，斜率是rE，有1E＝0.35，rE＝1.58－0.355.0－0，得E≈2.9 V，r≈0.71 Ω.答案(1)3随着电阻的减小路端电压应逐渐减小(2)见解析图(3)2.90.713．某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图4甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为R A，则测量的方法与步骤是：图4(1)将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后再调节电阻箱，使电流表的示数指到某两个恰当的值，记下此时电阻箱的阻值R1、R2及对应的电流I1、I2；(2)根据以上的数据及闭合电路欧姆定律，建立方程组，即可求出电源的电动势E与内阻r.该方程组的表达式是：________、________.该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值．为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材．请你用笔画线将图中的实物连接成能测出电流表内阻的电路．注意滑动变阻器串联接入电路起限流作用，开关闭合前其阻值应________________________________________．解析根据题图示电路，利用闭合电路欧姆定律可得：E＝I1(R1＋R A＋r)、E ＝I2(R2＋R A＋r)；两节干电池的电动势大约为3 V，电流表应选0.6 A量程，在连接电路时，本着先串后并的原则进行．答案E＝I1(R1＋R A＋r)E＝I2(R2＋R A＋r)连线如图调至最大4．某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5 Ω的保护电阻R0，实验电路如图5所示．(1)连好电路后，当该同学闭合电键时，发现电流表示数为0，电压表示数不为0.检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压挡检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是________．图5(2)在图9中按电路原理图及用多用电表的电压挡检查电路时，把两表笔分别接c、d时的实物电路图(如图9所示)以笔画线代替导线连接起来．6图6(3)排除故障后，该同学顺利完成实验，测定得到下列数据，根据表中数据在图7中的坐标上画出U-I图线，由图线知：电池的电动势为________，内阻为________．图7解析 (1)用电压表检测c 、d 时，电压表有示数，说明有电流通过电压表，但没有电流通过多用电表所并联的电路，说明多用电表所并联的电路发生断路故障．由已知条件可知，是滑动变阻器R 发生故障．(3)电源的伏安特性曲线为直线，使直线通过尽量多的数据点，其他点均匀分布在线的两侧．由U ＝E －I (r ＋R 0)可知，纵轴截距表示电动势，则E ＝1.50 V ，斜率绝对值表示r ＋R 0，则：r ＋R 0＝1.50－0.200.43 Ω＝3.0 Ω，则r ＝0.5 Ω.答案 (1)R 断路 (2)如图甲所示(3)如图乙所示 1.50 V(1.41～1.51 V 均可)0．5 Ω(0.5～0.7 Ω均可)5图2甲是利用两个电流表和测量干电池电动势E 和内阻r 的电路原理图.图中S 为开关，R 为滑动变阻器，固定电阻R 1的阻值和电流表的内阻之和为10 000 Ω(比r 和滑动变阻器的总电阻都大得多)，为理想电流表.(1)按电路原理图在图乙虚线框内各实物图之间画出连线完成实物电路图.图2(2)在闭合开关S前，将滑动变阻器的滑动端c移动至___(填“a端”、“中央”或“b端”).(3)闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表和的示数I1和I2.多次改变滑动端c的位置，得到的数据为I1/mA0.1200.1250.1300.1350.1400.145I2/mA48040032023214068在图31212图3(4)利用所得图线求得电池的电动势E＝________ V，内阻r＝________ Ω.(保留两位小数)(5)该电路中电池输出的短路电流I短＝________ A.解析本题主要考查了实物图连接、实验注意事项、数据处理，本实验是用两个电流表测定电池的电动势和内阻，实质是将电流表与一定值电阻串联，改装成电压表使用. (1)实物连接如图所示(2)实验前应使滑动变阻器接入电路的电阻最大，因此应使滑片移到b端.(3)作I1－I2图象如图所示(4)电动势E＝I1′(图象与纵轴截距)×10 000 V＝1.49 V，电池的内阻r＝|k(图象斜率)|×10 000 Ω＝0.60 Ω.(5)电池输出的短路电流I短＝Er≈2.5 A.答案(1)见解析(2)b端(3)见解析(4)1.49(1.48～1.50)0.60(0.55～0.65)(5)2.5(2.3～2.7)6.两位同学在实验室利用如图11(a)所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据.并根据数据描绘了如图(b)所示的两条U－I直线.请回答下列问题：图11(1)根据两位同学描绘的直线，可知图线________(填“甲”或“乙”)是根据电压表V1和电流表A的数据所描绘的.(2)图象中两直线的交点表示()A.滑动变阻器的滑动头P滑到了最右端B.在本电路中该电源的输出功率最大C.定值电阻R0上消耗的功率为0.5 WD.在本电路中该电源的效率达到最大值(3)根据图(b)，可以求出定值电阻R0＝________Ω，电源电动势E＝________V，内电阻r ＝________Ω.(结果均保留两位有效数字)答案(1)甲(2)BC(3)2.0 1.5 1.07.某班举行了一次物理实验操作技能比赛，其中一项比赛为用规定的电学元件设计合理的电路图，并能较准确地测量一电池组的电动势及其内阻.给定的器材如下：A.电流表G(满偏电流10 mA，内阻10 Ω)B.电流表A(0～0.6 A～3 A，内阻未知)C.滑动变阻器R0(0～100 Ω，1 A)D.定值电阻R(阻值990 Ω)E.多用电表F.开关与导线若干(1)小刘同学首先用多用电表的直流10 V挡粗略测量电池组的电动势，电表指针如图12所示，则该电表读数为________V.图12(2)该同学再用提供的其他实验器材，设计了如图13甲所示的电路，请你按照电路图在图乙上完成实物连线.图13(3)图丙为该同学根据上述设计的实验电路利用测出的数据绘出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，则由图线可以得到被测电池组的电动势E＝________V，内阻r＝________Ω(保留2位有效数字).答案(1)7.2(2)如图所示(3)7.5 5.08.小明要测量一电源的电动势E 和内阻r ，实验器材有：一只DIS 电流传感器(可视为理想电流表，测得的电流用I 表示)，一只电阻箱(阻值用R 表示)，一只开关和导线若干.该同学设计了如图14所示的电路进行实验和采集数据.图14(1)小明设计该实验的原理表达式是________(用E 、r 、I 、R 表示)；(2)小明在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”、“最小值”或“任意值”)，在实验过程中，将电阻箱调至如图15所示位置，则此时电阻箱接入电路的阻值为________Ω；图15(3)小明根据实验采集到的数据作出如图16所示的1I－R 图象，则由图象求得，该电源的电动势E ＝________V ，内阻r ＝________Ω(结果均保留两位有效数字).11图16答案 (1)E ＝I (R ＋r ) (2)最大值 25 (3)6.2(6.0～6.4均可) 2.5(2.4～2.6均可) 解析 (1)在闭合电路中，E 、I 、R 、r 几个量之间的关系是E ＝I (R ＋r ).(2)为了整个电路的安全，所以开始电流要最小，即电阻箱电阻调到最大值；题图中电阻箱读数为25 Ω.(3)根据E ＝I (R ＋r )，推出1I ＝R E ＋r E ，再结合1I －R 图象可知：图线的斜率为1E ，截距为r E，解得E ＝6.2 V(6.0～6.4均可)，r ＝2.5 Ω(2.4～2.6均可).。
实验报告测定电池的电动势和内阻实验一：测定电池的电动势实验目的：1.掌握测量电动势的方法。
2.了解不同电池的电动势。
实验器材：1.电池（不同种类）。
2.伏特表。
3.导线。
实验步骤：1.准备电池和伏特表以及适当的导线。
2.将电池的正负极分别与伏特表的正负极连接。
3.打开伏特表，记录下电池的电动势。
实验结果：通过测量，我们得到了不同电池的电动势如下：1.电池A：1.5V2.电池B：1.2V3.电池C：1.3V实验二：测定电池的内阻1.了解测量电池内阻的方法。
2.掌握内阻的计算步骤。
实验器材：1.电源（直流电源）。
2.可变电阻箱。
3.万用表。
4.导线。
实验步骤：1.按照电路图连接电源、可变电阻箱、万用表和电池。
2.打开电源，将可变电阻值设为最小。
3.读取电池端电压和电源端电压。
4.逐渐增大可变电阻的阻值，重新读取电池端和电源端电压。
5.根据电路中的电阻和电压值计算电池的内阻。
实验结果：通过测量，我们得到了电池的内阻如下：1.电池A：0.5Ω2.电池B：0.8Ω3.电池C：1.2Ω通过实验测定，我们得到了不同电池的电动势和内阻。
我们发现不同电池的电动势有所不同，这是由于不同电池的化学反应和材料特性造成的。
同时，我们还发现电池的内阻也有所不同，这是由于不同电池内部结构和电解液阻抗的差异导致的。
实验结论：通过本次实验，我们成功测定了不同电池的电动势和内阻。
电动势是电池在没有负载情况下提供的电压，而内阻则是电池提供电流时的阻抗。
这些参数的测定有助于了解电池的性能和适用范围，并为电池的选用和应用提供参考依据。
高考物理一轮复习《电学实验-测定电源的电动势和内阻》知识
汇总
一、实验目的
1．掌握用电压表和电流表测定电源的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．
2．掌握用图象法求电动势和内阻的方法．
二、实验原理
1．实验依据：闭合电路欧姆定律．
3．图象法处理：以路端电压U为纵轴，干路电流I为横轴，建系、描点、连线，纵轴截距为电动势E，直线斜率k的绝对值为内阻r.
三、实验器材
电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．
四、实验步骤
1．电流表用0.6 A量程，电压表用3 V量程，按实验原理图连接好实物电路．
2．把变阻器的滑片移动到使接入电路阻值最大的一端．
3．闭合电键，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I、U值，并填入表格中．
4.断开开关，拆除电路，整理好器材．
方法规律
一、数据处理
1．列多个方程组求解，再求E、r的平均值．
2．用作图法处理数据，如图所示．
二、误差分析
1．偶然误差：(1)电表读数不准引起误差．(2)图象法求E和r时作图不准确．
2．系统误差：(1)采取电流表内接法，由于电压表分流造成电动势和内阻的测量值均偏小．(2)采取电流表外接法，由于电流表分压，造成内阻的测量值偏大．
三、注意事项
1．为了使路端电压变化明显，可使用内阻较大的旧电池．
2．电流不要过大，应小于0.5 A，读数要快．每次读数后立即断开电源．
3．要测出不少于6组的(U，I)数据，且变化范围要大些．
4．若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，
5．电流表要内接(因为r很小)．。

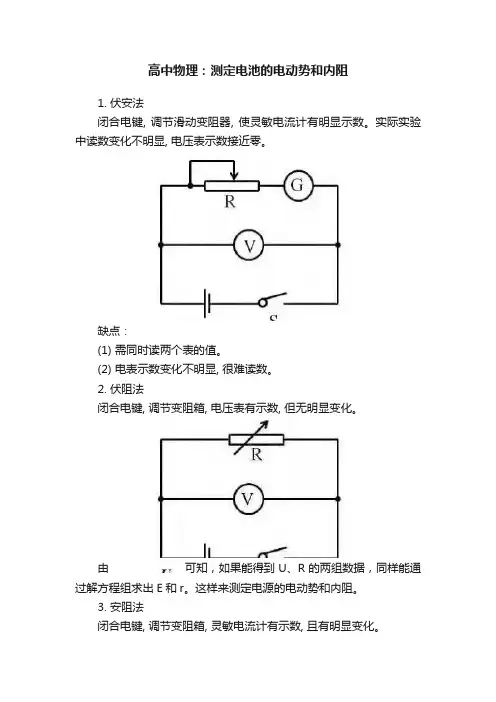

高中物理：测定电池的电动势和内阻1. 伏安法闭合电键, 调节滑动变阻器, 使灵敏电流计有明显示数。
实际实验中读数变化不明显, 电压表示数接近零。
缺点：(1) 需同时读两个表的值。
(2) 电表示数变化不明显, 很难读数。
2. 伏阻法闭合电键, 调节变阻箱, 电压表有示数, 但无明显变化。
由可知，如果能得到U、R的两组数据，同样能通过解方程组求出E和r。
这样来测定电源的电动势和内阻。
3. 安阻法闭合电键, 调节变阻箱, 灵敏电流计有示数, 且有明显变化。
由E＝IR＋Ir可知，如果能得到I、R的两组数据，也可以得到关于E和r的两个方程，于是能够从中解出E和r。
这样，用电流表、电阻箱也可以测定电源的电动势和内阻。
实验器材：待测电池，电压表，电流表，滑动变阻器，电键，导线。
数据处理1. 公式法改变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组、r值，最后分别算出它们的平均值。
比如测出两组数据，就列出两个方程，可以计算E和r。
2. 作图法用作图法来处理数据。
即在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U-I图象，所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r的值。
注意事项：1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的1号干电池。
2．干电池在大电流放电时，电动势会明显下降，内阻r会明显增大，故长时间放电不宜超过0.3A，短时间放电不宜超过0.5A。
因此，实验中不要将I调得过大，读电表要快，每次读完立即断电。
3．要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出、r值再平均。
4．在画U-I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧。
个别偏离直线太远的点可舍去不予考虑。
这样，就可使偶然误差得到部分的抵消，从而提高精确度。
高中物理必备知识点：测定电池的电动势和内阻（整理）
物理是一门涉及自然普遍规律的学科，在学习高中物理时，“测定电池的电动势和内阻”是必备的知识点之一。
一、电池的电动势
1.定义
电动势是指电池对外部电路来说，驱动电流沿其正极线与负极线之间的能力。
也就是说，它代表了电池工作时维持电路正常运行的内部动力。
2.计算
电池的电动势是电池的特性参数，它是一个恒定的值。
通常可以根据电池上标注的电压来计算电池的电动势，一般是以伏特（V）为单位。
二、电池的内阻
内阻是指电池对电流流动抵抗的能力或势，它表征了电池的质量和工作情况。
电池的内阻也可以根据实际测量的参数来计算，如实际的电流和电压，通过减去压降值后得到的实际电压除以实际电流就可以得到电池的内阻。
另外，也可以根据电池上标注的数值来计算，其单位为欧姆（Ω）。
1.准备工作
在测定电池的电动势和内阻时，最重要的是准备好所需要的电池和相关设备。
其中包括电子表，滤波电阻，开关等。
2.测定方法
（1）首先在测量台上连接好滤波电阻，如1000Ω，然后将开关打开；
（2）连接电池的正极线到滤波电阻的一端，接地到两脚中端，然后调节电子表的量程到电池的电压值；
（3）根据电池的电压乘以电流，即可得出电池的内阻值。
测定电池的电动势和内阻并不是一件容易的事情，在做这项任务时，需要注意安全，并注意合理运用电池和设备。
实验十：测定电池的电动势和内阻1.实验原理(1)如图甲所示,根据关系式E=,可以用电压表、电流表加上一个可以改变的电阻器测定电源的电动势和内阻。
(2)如图乙所示,根据关系式E=I,可以用电流表、电阻箱测定电源电动势和内阻。
(3)如图丙所示,根据关系式E=,可以用电压表、电阻箱测定电源电动势和内阻。
甲乙丙2.实验步骤(1)把较粗的铜丝和铁丝相隔几毫米插入马铃薯或苹果中,就制成了一个水果电池,其中铜丝是电池的正极,铁丝是负极。
(2)实验时改变电阻,可以获得多组电压值和电流值,并记录在表中。
(3)用水果电池做实验的优点是它的内阻较大,容易测量,缺点是内阻容易发生变化,测量前要做好充分准备,使测量尽量迅速。
3.数据处理(1)解方程组法:用两组数据分别代入关系式E=U+Ir中,解方程组就可以算出电动势和内阻,此法的优点是方法简单,但误差较大。
(2)图象法:以I为横坐标、U为纵坐标建立坐标系,根据所测量的多组数据画出U-I图象,由函数式U=-rI+E可知图象纵轴的截距为电动势,横轴的截距为短路电流,由关系式r=可以求出电源的内阻。
模拟试题训练1.图甲是学生实验用的有两个量程的电流表刻度盘,当用“-”和“0.6”两接线柱时,能测量的最大电流是A,对应刻度盘上每一小格代表A,图中指针示数为A。
图乙为学生实验用的有两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过V,每小格表示V,图中指针示数为V。
2.下列给出多种用伏安法测电池电动势和内阻的数据处理方法,其中既能减小偶然误差,又直观、简便的是()。
A.测出两组I、U的数据,代入方程组E=U1+I1r和E=U2+I2r,求出E和rB.多测几组I、U的数据,求出几组E、r,最后分别求出其平均值C.测出多组I、U的数据,画出U-I图象,再根据图象求出E、rD.多测几组I、U的数据,分别求出I和U的平均值,用电压表测出断路时的路端电压即为电动势E,再用闭合电路欧姆定律求出电池内阻r3.图示是根据某次实验记录的数据所画出的U-I图象,下列说法正确的是()。
测电源电动势和内阻总结归纳
1. 测电源电动势：测量电源的电动势是衡量一个电源的基本性能指标之一，它可以通过测量电源的输出电压来表示。
测量电源电动势时，首先要保证电源处于空载状态，然后使用万用表在电源输出端测量电压值，测量结果即为电源电动势。
2. 内阻测量：内阻是指电源在正常工作状态下，空载情况下，电源输出电流不变时，源端输出电压与负极端输出电压之间的电压差，也就是电源的内部阻力。
内阻的大小可以通过测量电源输出电压时，将负极端的接地线去掉，然后将示波器的正极端接在电源的输出端，负极端接在电源的负极端，并通过调整电流表的档位，将电流表的指针移动到零位，此时可以得到电源的内阻值。
测定电源电动势和内阻1. 实验原理本实验的原理是闭合电路欧姆定律． 1) 具体方法a) 利用实验图10-1所示电路，改变滑动变阻器的阻值，从电流表、电压表中读出几组U 、I 值，由U ＝E －Ir ，可得：r I E U 11-=，r I E U 22-=，解之得：b) 利用如实验图10-1所示的电路，通过改变R 的阻值，多测几组U 、I 的值(至少测出6组)，并且变化范围昼大些，然后用描点法在U －I 图象中描点作图，由图图象斜率r I EI U t a n m==∆∆=θ象纵截距找出E ，由找出内电阻，如实验图10-2所示．✧ 由于电源内阻r 很小，故电流表对电源而言要外接，不然的话，gR r r +=测，内阻测量的误差太大．✧ 由于偶数误差的存在，方法(1)的结果可能存在较大的误差，因此在实验中采取方法(2)处理数据．2. 实验器材电流表、电压表、变阻器、开关、导线及被测干电池． 3. 实验步骤1) 恰当选择实验器材，照图连好实验仪器，使开关处于断开状态且滑动变阻器的滑动触头滑到使接入电阻值最大的一端．2) 闭合开关S ，接通电路，记下此时电压表和电流表的示数． 3) 将滑动变阻器的滑动触头由一端向另一端移动至某位置，记下此时电压表和电流表的示数．4) 继续移动滑动变阻器的滑动触头至其他几个不同位置，记下各位置对应的电压表和电流表的示数．5) 断开开关S ，拆除电路．6) 在坐标纸上以U 为纵轴，以I 为横轴，作出U —I 图象，利用图象求出E 、r ． 4. 数据处理的方法1) 本实验中，为了减小实验误差，一般用图象法处理实验数据，即根据各次测出的U 、I 值，做U －I 图象，所得图线延长线与U 轴的交点即为电动势E ，图线斜率的值即为电源的内阻r ，即m I EI U r =∆∆=．如实验图10-2所示．2) 应注意当电池内阻较小时，U 的变化较小，图象中描出的点呈现如实验图10-3(甲)所示状态，下面大面积空间得不到利用，所描得的点及做出的图线误差较大． 为此，可使纵轴不从零开始，如实验图10-3(乙)所示，把纵坐标比例放大，可使结果误差小些．此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路状态，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值，即为内阻r ．5. 实验误差分析1) 偶然误差：主要来源于电压表和电流表的读数以及作U —I 图象时描点不很准确． 2) 系统误差a) 电流表相对电源外接如图，闭合电路的欧姆定律U=E-Ir 中的I 是通过电源的电流，而图1电路由于电压表分流存在系统误差，导致电流表读数（测量值）小于电源的实际输出电流（真实值）。
实验测定电池的电动势和内阻-难点剖析一、用伏安法测电源E 和r 的注意事项：(1)使用内阻大些(用过一段时间)的干电池，在实验中不要将I 调得过大，每次读完U 、I 读数立即断电，以免干电池在大电流放电时极化现象过重，E 、r 明显变化.(2)在画U-I 图象时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点，以减小偶然误差.(3)干电池内阻较小时U 的变化较小，坐标图中数据点将呈现如图2-9-5甲所示的状况，下部分大面积空间得不到利用，为此可使坐标不从零开始，如图2-9-5乙所示，纵坐标不从零开始，把纵坐标的比例放大，可使结果的误差减小些.此时图线与横轴交点不表示短路电流，计算内阻要在直线上任取两个相距较远的点，用r=∣IU∆∆∣计算出电池的内阻r.图2-9-5（4）在利用U-I 图线求r 时，一定要弄清楚在你面前的U-I 图线的纵坐标是否是从零开始的，如果从零开始，则r=0I E，如果不是从零开始，则r=00I U E -. 二、实验误差与误差分析：（1）图2-9-6所示的电路存在的系统误差的分析：这里由于电压表分流I V ，使电流表示数I 小于电池的输出电流I 真.I 真=I+I V ，而I V =VR U，U 越大，I V 越大，它们的关系可用图2-9-7表示.实测的图线为AB ，经过I V 修正后的图线为A ′B ，可看出AB 的斜率绝对值和在纵轴上的截距都小于A ′B 的斜率绝对值和在纵轴上的截距，即实测的E 和r 都小于真实值.对此也可由电路来解释：若把图2-9-6中的R 和电流表看成外电路，则电压表可看成内电路的一部分，故实测出的是电池和电压表这个整体等效的r 和E.电压表和电池并联，故等效内阻r 小于电池内阻r 真.外电路断开时，a 、b 两点间电压U ab 即等效电动势E ，此时电压表构成回路，故U ab <E 真，即E<E 真.图2-9-6 图2-9-7（2）图2-9-8所示的电路存在的系统误差的分析：由于电流表的分压作用，则U 真=U 测+U A ′=U 测+IR A ,R A 为电流表的内阻，这样在U-I 图象上对应每个I 应加上一修正值ΔU=IR A ，由于R A 很小，所以在I 很小时，ΔU 趋于零，I 增大，ΔU 也增大，理论值与测量值的差异如图2-9-9所示.由图可知：E 测=E 真,r 测>r 真（内阻测量误差非常大）.图2-9-8 图2-9-9三、如何减小实验误差(1)合理地选择电压表与电流表的量程可以减小读数误差，电压表选取0—3 V ，电流表选取0—0.6 A 量程. (2)一般不采用解方程组的方法处理数据，太麻烦，如果采用的话，在连续得到的六组数据中，第一和第四，第二和第五，第三和第六，分别组成方程，如：⎩⎨⎧+=+=r I U E rI U E 4411 ⎩⎨⎧+=+=r I U I r I U E 5522 ⎩⎨⎧+=+=rI U E r I U E 6633 分别解出E 、r ，再取平均值作为测量结果.(3)一般采用图象法处理数据，描点时，距离大多数点的距离远的点，一定要舍掉，相当于数据不合理点，以减小偶然误差.【例1】某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0—20 Ω，连接电路的实物图如图2-9-10所示.图2-9-10(1)该学生接线中错误的和不规范的做法是（ ）A.滑动变阻器不起变阻作用B.电流表接线有错C.电压表量程选用不当D.电压表接线不妥 (2)在下面方框里画出这个实验的正确电路图.思路分析：(1)在实物连线图中，滑动变阻器的两个固定端接入电路了，滑动头没有接，所以移动变阻器滑动端时，不会改变接入电路的电阻大小，变阻器不起变阻作用，所以A 项应选.直流电表只允许电流从电表的正接线柱流入，从负接线柱流出，图中电流表的正、负接线柱接对了，所以选项B 不选.图中电源由一节干电池充当，电动势是1.5 V ，所以电压表的量程应选用0—3 V ，图中连接是正确的，所以选项C 不选.图中把电压表直接和电池两端并联，这样即使将开关断开，电压表仍有示数，即开关不能控制通过电压表的电流，且电流从负接线柱流入，从正接线柱流出，所以电压表的接线不妥，选项D 应选. 答案：(1)AD (2)这个实验正确的电路图应该如图2-9-11所示.图2-9-11温馨提示：连接或检查实物电路图时要注意下面几点：①先画出原理图，这是连接或检查实物图的依据；②先干路，再支路，例如，可先把电源、开关、电流表、滑动变阻器等依顺序连成闭合电路，然后，再把电压表接入电路.③还要合理选择电表的量程.【例2】下面是在测量某电池的电动势和内阻的实验中记录的六组数据.请在直角坐标系中画出U-I图，并根据图象算出待测电池的电动势和内阻.思路分析：建立坐标系，利用描点法画出U-I 图象如图2-9-12所示.第四个点明显偏离，可见是偶然误差造成的，应舍去.直线与纵轴的交点坐标即为电源的电动势E=1.47 V，直线的斜率大小即为电源内阻r=0.75 Ω.图2-9-12答案：1.47 V 0.75 Ω温馨提示：描点法画图象，这是数学知识在物理学上的应用.画图象时横、纵坐标可以选择不同的坐标起点，描好点后要用平滑的直线把所描的点连起来，而不是用折线连起来.此外，实验总是要存在误差的，对那些明显偏离的点要大胆舍去，要让尽可能多的点落在直线上，不在直线上的点也要均匀分布在直线的两侧.【例3】某同学按如图2-9-13所示电路进行实验，实验时该同学将变阻器的触片移到不同位置时测得各电表的示数如下表所示：图2-9-13将电压表内阻看作无限大，电流表内阻看作0.(1)电路中E、r分别为电源电动势和内阻，R1、R2、R3为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是__________________________________________.(2)由于电路发生故障，发现两电压表示数相同了(但不为0)，若这种情况的发生是由用电器引起的，则可能的故障原因是____________________________________________.思路分析：(1)因R3两端电压正好为V1表示数，通过R3的电流即A2表示数，可见R3可求出.因R2两端电压即为V2示数，通过R2电流即为A1与A2示数之差，可见R2也可求出.由闭合电路欧姆定律得：E=U1+I1(R1+r)和E=U1′+I1′(R1+r)，其中U1和U1′是V1表两次测量数，I1和I1′是A1表两次测量示数，联立以上两式可求出E和(R1+r)，可见R1和r不能求得.故可求得的量为E、R2、R3.(2)因两电压表示数相同但不为0，这表明变阻器R P两端电压为0，这有两种情况：一是变阻器短路，二是电阻R2发生断路.温馨提示：这是2000年上海高考试题，虽然只是在原有学生实验基础上略作变动，但拓宽了实验实际情况，显得新颖别致，只要弄清原来的实验，灵活迁移，认真依据原理一步步推演，问题便可顺利解决.。
第6讲实验测定电池的电动势和内阻1．某课题研究小组，选用下列器材测定某型号手机所用锂电池的电动势E和内阻r.(电动势约为4 V，内阻在几欧到几十欧之间)A．电压表V(量程6 V，内阻约为6.0 kΩ) B．电流表A(量程2 mA，内阻约为50 Ω)C．电阻箱R(0～999.9 Ω) D．开关S一只、导线若干(1)某同学从上述器材中选取了电流表和电阻箱测锂电池的电动势和内阻，你认为可行吗？请说明理由：___________________________________________________________.(2)今用上述器材中的电压表和电阻箱测锂电池的电动势和内阻，请画出实验电路图．(3)根据(2)中实验电路测得的5组U、R数据，已在图7－6－12中1U－1R坐标系中描出了各点，请作出图象．根据图象求得E＝________ V，r＝________ Ω.答案：(1)不可行．理由：根据所给数据，电路中电阻箱取最大值，电路中电流大于电流表量程2 mA，故不可行(2)如右图所示(3)如下图所示 3.6～3.7 9.5～10.52．为了测定电源电动势E的大小、内电阻r和定值电阻R0的阻值，某同学利用DIS设计了如图7－6－13所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某一方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，并根据测量数据计算机分别描绘了如图7－6－14所示的M、N两条U－I直线．请回答下列问题：(1)根据图7－6－14中的M、N两条直线可知( )A．直线M是根据电压传感器1和电流传感器的数据画得的B．直线M是根据电压传感器2和电流传感器的数据画得的C．直线N是根据电压传感器1和电流传感器的数据画得的D．直线N是根据电压传感器2和电流传感器的数据画得的(2)图象中两直线交点处电路中的工作状态是( )A．滑动变阻器的滑动头P滑到了最左端B．电源的输出功率最大C．定值电阻R0上消耗的功率为0.5 W D．电源的效率达到最大值(3)根据图7－6－14可以求得定值电阻R0＝________ Ω，电源电动势E＝________ V，内电阻r＝________ Ω.答案：(1)BC (2)AC (3)2.0 1.50 1.03.(2020·宜昌调研)现有一特殊的电池，其电动势E约为9 V，内阻r在35 Ω～55 Ω范围，最大允许电流为50 mA.为测定这个电池的电动势和内阻，某同学利用如图7－6－15甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计，R为电阻箱，阻值范围为0～9 999 Ω，R0是定值电阻．(1)实验室备有的保护电阻R0有以下几种规格，本实验应选用( )A．10 Ω，2.5 W B．50 Ω，1.0 W C．150 Ω，1.0 W D．1 500 Ω，5.0 W(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值读出电压表的示数U再改变电阻箱阻值，取得多组数据，作出了如图7－6－15乙所示的图线．则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示________．(3)根据乙图所作出的图象求得该电池的电动势E为________ V，内电阻r为________ Ω.解析：(1)当R＝0时，应该有R0＋r≥95×10－2，即R0≥145 Ω可保证电路中电流小于最大允许电流，R0应该选择C，并且选C后R0消耗的最大功率小于1 W.(2)1R0＋R/1U＝I，即回路中的电流．(3)根据U＝E－Ir①，I＝UR0＋R②，联立①②得：1U＝rE1R0＋R＋1E，即：1E＝0.1；rE＝0.600.12.得E＝10 V；r＝50 Ω.答案：(1)C (2)回路中的电流(3)10 504．(2020·北京，21)某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为999.9 Ω，可当标准电阻用)、一只电流表(量程I g＝0.6 A，内阻r g＝0.1 Ω)和若干导线．(1)请根据测定电动势E和内电阻r的要求，设计图7－6－16中器件的连接方式，画线把它们连接起来．(2)接通开关，逐次改变电阻箱的阻值R ，读出与R 对应的电流表的示数I ，并作记录．当电阻箱的阻值R ＝2.6 Ω时，其对应的电流表的示数如图7－6－17所示．处理实验数据时，首先计算出每个电流值I 的倒数1I ；再制作R －1I坐标图，如图7－6－18所示，图中已标注出了⎝ ⎛⎭⎪⎫R ，1I 的几个与测量对应的坐标点．请你将与图7－6－17实验数据对应的坐标点也标注在图7－6－18上．(3)在图7－6－18上把描绘出的坐标点连成图线．(4)根据图7－6－18描绘出的图线可得出这个电池的电动势E ＝________ V ，内电阻r ＝________ Ω.解析：(1)先设计实验电路图，然后再根据电路图连线．由欧姆定律E ＝I (R ＋r )知，只要知道两组外电阻和电流值，就可以解出电源电动势和内阻．因此，直接将可变电阻和电流表串联在电路中就行．(2)由电表可读出此时电流为0.50 A ，则坐标为(2,2.6)．再在坐标纸上描出该点．(3)剔除明显有误差的点，将其他点用平滑的曲线连接起来，得到一条直线．(4)将欧姆定律的表达式E ＝I (R ＋r )变形得R ＝E I－r ，由此式可知，外电阻和电流的倒数呈线性关系．将图中的直线延长，与纵坐标轴的交点值为－r ＝－0.3，则电阻为0.3 Ω，直线的斜率为k ＝E ＝5.6－2.64－2＝1.5 V. 答案：(1)见图甲 (2)见图乙 (3)见图乙(4)1.5(1.46～1.54) 0.3(0.25～0.35)第4~6讲实验专项训练1．如图7－6－19所示，要测量一只量程已知的电压表的内阻，所备器材如下：A．待测电压表V(量程3 V，内阻未知) B．电流表A(量程3 A，内阻0.19 Ω)C．定值电阻R(阻值2 kΩ，额定电流50 mA) D．蓄电池E(电动势略小于3 V，内阻不计)E．多用电表F．开关K1、K2，导线若干有一同学利用上面所给器材，进行如下实验操作：(1)首先，用多用电表进行粗测，选用×100 Ω倍率，操作方法正确．若这时刻度盘上的指针位置如图甲所示，则测量的结果是________ Ω.(2)为了更精确地测出此电压表内阻，该同学设计了如图乙、丙所示的实验电路，你认为其中较合理的电路图是________，合理的理由是___________________________________________.(3)用你选择的电路进行实验时，请简述实验步骤：___________________________________________________________________.图7-6-19(4)用上述所测量的物理量表示电压表的内阻R V＝____________.解析：(1)题考查欧姆表的读数原理．(2)题考查实验电路图的设计．(3)题考查测量电阻的实验步骤．(4)题考查电阻的计算．根据(3)的实验步骤可以列出方程U1＝U2＋U2R VR，解得R V＝U2U1－U2R.答案：(1)3 000(2)丙乙图中电流表的示数太小，误差太大．丙图中R的值与电压表阻值接近，误差小．(3)闭合K1，再闭合K2，读得电压表示数U1；再断开K2，读得电压表示数U2.(其他表述正确也可)(4)R V＝U2U1－U2R.2.(2020·全国Ⅰ)如图7－6－20所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明___________________________________________________________________ _____可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．解析：用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的．答案：(1)电压欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如电阻为无穷大，表明小灯泡有故障．3．为了测量电阻R x的阻值，实验室备有下列器材：图7-6-20A．待测电阻R x，阻值约为200 ΩB．直流电源，电动势约为3 V，内电阻约为0.5 ΩC．电流表A1，量程10 mA，内阻r＝80 ΩD．电流表A2，量程20 mA，内阻约为30 ΩE．定值电阻R0＝180 ΩF．滑动变阻器R，最大阻值为20 Ω，额定电流1.0 AG．单刀单掷开关一个，导线若干(1)为尽量准确地测出R x阻值，甲、乙、丙三位同学设计了三种实验电路，如图7－6－21所示，你认为正确的是________．(填“甲”、“乙”或“丙”)(2)开始实验时，在合上开关S前，滑动变阻器的滑动触头应置于________端(填“a”或“b”)．(3)按所选的电路进行测量，读出电流表A1的示数为I1，电流表A2的示数为I2.推导出计算R x的表达式为R x＝________.答案：(1)乙(2)b(3)180I1I2－I14．某课题小组通过实验测量淮河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12 V，内阻约100 Ω)，电流表(量程100 μA，内阻约50 Ω)、滑动变阻器(10 Ω，1 A)、电池组(电动势E＝12 V，内阻不计)、开关、导线若干、直尺、待测的水样品．如图7－6－22是他们用伏安法多次测量并计算出对应的水柱长度L与水柱电阻R描点画出的图象．实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图7－6－23所示．图7-6-21图7-6-22 图7-6-23请回答下面的问题：(1)玻璃管内径d的测量值为________ cm；(2)请在上面的虚线框内画出测量水柱电阻的电路图；(3)所测水的电阻率为________ Ω·m(保留两位有效数字)．6×0.1 解析：(1)由游标卡尺的读数规则可知：d＝22＋mm＝2.26 cm.(2)因为测量的电压值与电流值是从零开始，故应选用分压电路．因电压表的内阻相对于电流表的内阻更接近于被测电阻，所以应选用电流表内接法．(3)因为ρ＝RSL，由图象可知：RL＝2×120 Ω/m.而S＝πd24≈4×10－4 m2，所以ρ＝RSL＝80 Ω·m.答案：(1)2.26(2)如右图所示(3)80±45．(1)某多用电表的欧姆挡中间刻度值是“15”，一位同学在用它来测量电阻时，先将选择开关旋至“×10”挡处，然后进行调零，再将两支表笔分别与电阻的两个引线接触，结果指针指在刻度值为“100”至“200”之间，为了使测量更准确，他应该将选择开关旋至________挡处．换挡后必须_____________________________才能进行测量．(2)图7－6－24中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻．当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2.①根据已知条件与测量数据，可以得出待测电阻R＝____________.②根据图7－6－24所给出的电路，在图7－6－25的各器件实物图之间补画出连接的导线．解析：(1)第一次测量时，指针示数过大，所以要选择倍率更大的挡进行测量，所以要选“×100”挡．欧姆表每次换挡后都要重新进行欧姆调零．本题较易．(2)由第一次测量可得电压表内阻为：R V ＝U 1I 1，由于不计电源内阻，所以电流表内阻为：R A ＝E －U 1I 1；由第二次测量可得：R ＝E I 2－R A ，代入即可得： R ＝E I 2－E －U 1I 1. 答案：(1)×100 重新调零(2)①R ＝E I 2－E －U 1I 1②连线如图6．(2020·山东，23)为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P 在不同照度下的阻值如下表：照度(lx) 0.2 0.4 0.6 0.8 1.0 1.2电阻(k Ω) 75 40 28 23 20 18(1)根据表中数据，请在图7－6－26给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．图7-6-24 图7-6-25宝岛优品—倾心为你打造精品文档图7-6-26 图7-6-27(2)如图7－6－27所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)提供的器材如下：光敏电阻R P(符号，阻值见上表)；直流电源E(电动势3 V，内阻不计)；定值电阻：R1＝10 kΩ，R2＝20 kΩ，R3＝40 kΩ(限选其中之一并在图中标出)；开关S及导线若干．解析：根据图表信息，正确作出阻值随照度变化的图象，可知随照度的增加，电阻逐渐减小；第(2)题中，关键信息是1、2两端所加电压升到2 V时就自动启动照明系统，故随着光敏电阻上的照度减弱，其电阻阻值逐渐增加，根据上述特点可设计如图所示的电路图．答案：(1)光敏电阻的阻值随照度变化的曲线如解析图所示．特点：光敏电阻的阻值随照度的增大非线性减小．(2)见解析图宝岛优品—倾心为你打造精品文档。
