实验 测定电池的电动势和内阻

高二物理实验：测定电源的电动势和内阻【实验目的】测定电池的电动势和内电阻【实验原理】由闭合电路的欧姆定律E =U+Ir知，路端电压U=E—Ir，对给定的电源，E、r 为常量，因此路端电压U是电流I的一次函数。

将电池、电流表、电压表，可变电阻连接成如图所示的电路，改变可变电阻R的阻值，可以测得多组I、U值。

将它们描在U—I坐标中，图线应该是一条直线。

显然，直线在U坐标上的截距值就是电池电动势，直线斜率的绝对值就是电池的内阻的大小。

上述用作图的方法得出实验结果的方法，具有直观、简便的优点。

1、图 2.6-1中，电源电动势E、内电阻r，与路端电压U、电流I的关系可写为E=______________。

（1）2、图2.6-2中，电源电动势E、内电阻r、电流I、电阻R的关系可写为E=______________。

（2）3、图2.6-3中电源E、内电阻r、路端电压U、电阻R的关系可写为E=______________。

（3）【实验器材】电源、电压表、电流表、滑动变阻器、开关、导线、直尺实验步骤操作规范一.连接实验电路1．将电流表、电压表机械调零2．布列实验器材，接图连接实验电路图2.6-1 1．若表针不在零位，用螺丝刀旋动机械调零螺钉，使其正对2．⑴实验器材应放置在合适的位置，应使电键、滑动变阻器便于操作；电表刻度盘应正对实验者⑵电键接入电路前，处于断开位置；闭合电键前，滑动变阻器阻值置于最大；导线连接无“丁”字形接线⑶电流表量程0.6A，电压表量程3V二．读取I、U数据1．调节滑动变阻器的阻值，闭合电键，读取一组电流表和电压表的读数2．改变滑动变阻器的阻值，闭合电键，读取电流表和电压表读数，共测5-10组 1．⑴滑动变阻器的阻值由大到小变化，使电路中电流从小到大平稳地改变，适时地读取I、U 读数⑵电流表和电压表读数正确，有估读⑶必要时要及时改变电表量程2．每次实验后，都要及时断开电源三．拆除电路，仪器复原E r S【数据记录】1 2 3 4 5 6U/I/【作图U-I】【注意事项】1．使用内阻大些（用过一段时间）的干电池，在实验中不要将I调得过大，每次读完U、I 读数立即断电，以免于电池在大电流放电时极化现象过重，E、r明显变化．2．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．3．如果下部大面积空间得不到利用，为此可使坐标不从零开始，有时也可以把坐标的比例放大，可使结果的误差减小些．此时图线与横轴交点不表示短路电流．4．计算内阻要在直线上任取两个相距较远的点，用r=|ΔU/ΔI|计算出电池的内阻r．。

高中物理《实验：测定电池的电动势和内阻》教案（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、申报材料、规章制度、计划方案、条据书信、应急预案、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts for everyone, such as report summaries, contract agreements, application materials, rules and regulations, planning schemes, doctrine letters, emergency plans, experiences, teaching materials, other sample texts, etc. If you want to learn about different sample formats and writing methods, please pay attention!高中物理《实验：测定电池的电动势和内阻》教案高中物理《实验：测定电池的电动势和内阻》教案作为一名教学工作者，编写教案是必不可少的，教案是教学活动的依据，有着重要的地位。

实验测定电池的电动势和内阻xx年xx月xx日contents •实验目的和背景介绍•实验原理和方法•实验器材和步骤•实验数据和结果分析•实验结论和建议•相关问题和解答目录01实验目的和背景介绍掌握测定电池电动势和内阻的原理和方法。

学习使用电学仪表和实验设备进行实验操作。

了解电池性能的基本概念和实际应用。

实验目的1实验背景23电池是现代电子设备的主要能源来源，对于电池的性能评估和优化至关重要。

电动势和内阻是评价电池性能的重要参数，通过实验测定有助于了解电池的能源转换效率和内阻对电池性能的影响。

本实验以单体电池为研究对象，通过测量电池在不同负载下的电压和电流，评估电池的电动势和内阻。

02实验原理和方法电池的电动势指的是在断路状态下，即没有电流流过时，电池正负极之间的电势差。

它的大小主要取决于电池内部的化学反应，是电池最重要的性能指标之一。

电池电动势电池的内阻是指电池在工作时，由于电流流过电池内部所遇到的电阻，包括欧姆电阻、极化电阻等。

内阻的大小反映了电池的内部特性，对于电池的性能和使用有很大影响。

电池内阻电池电动势和内阻的定义使用电压表和电流表测量通过给电池施加一个已知的电流，并测量相应的电压降，可以计算出电池的电动势和内阻。

这是最常用的测量方法之一。

实验方法使用电桥法测量通过使用电桥电路来平衡电池两端的电压，从而测量出电池的电动势和内阻。

这种方法比较精确，但操作较为复杂。

使用在线测试仪器现在市面上有一些在线测试仪器可以直接测量电池的电动势和内阻，无需使用电压表和电流表，非常方便快捷。

03实验器材和步骤电源一个可调电压的直流电源，能够提供0-4V的电压变化。

滑动变阻器一个可调电阻的滑动变阻器，能够改变电路中的电阻。

电流表一个精确度较高的电流表，能够测量微安级别的电流。

开关一个单刀单掷开关，用于控制电路的通断。

电压表一个精确度较高的电压表，能够测量伏特级别的电压。

导线若干导线，用于连接电源、电流表、电压表、滑动变阻器和开关。

实验：测定电池的电动势和内阻知识集结知识元实验：测定电池的电动势和内阻知识讲解实验测定电源的电动势和内阻一、伏安法测电源电动势和内阻：（一）实验目的1．掌握用电压表和电流表测量电源电动势和内阻的方法。

2．学会用图象法求电源的电动势和内阻。

（二）实验原理1．实验依据闭合电路欧姆定律。

2．实验电路如图所示3．E和r的求解由U=E－Ir，得：，解得：4．作图法数据处理如图所示。

（1）图线与纵轴交点为E。

（2）图线与横轴交点为。

（3）图线的斜率绝对值表示。

（三）实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等。

（四）实验步骤1．电流表用0.6A量程，电压表用3V量程，按图连接好电路。

2．把变阻器的滑片移动到使阻值最大的一端。

3．闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1)。

用同样方法测量出多组I、U值。

填入表格中。

4．断开开关，拆除电路，整理好器材。

（五）数据处理本实验中数据的处理方法：一是联立方程求解的公式法，二是描点画图法。

第1组第2组第3组第4组第5组第6组U/VI/A方法一：联立六组对应的U、I数据，数据满足关系式U1=E－I1r、U2=E－I2r、U3=E－I3r……让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r的大小。

方法二：在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U－I坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率绝对值即为电池的内阻r，即。

（六）注意事项1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)。

2．在实验时，电流不能过大，通电时间不能太长，以免对E与r产生较大影响。

测定电池的电动势和内阻的其他几种方法1.安阻法：用一个电流表和电阻箱测量，电路如图6所示，测量原理为：E ＝I 1(R 1＋r )，E ＝I 2(R 2＋r )，由此可求出E 和r ，此种方法使测得的电动势无偏差，但内阻偏大.图62.伏阻法：用一个电压表和电阻箱测量，电路如图7所示，测量原理为：E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r .由此可求出r 和E ，此种方法测得的电动势和内阻均偏小.图73.伏伏法：用两个电压表可测得电源的电动势，电路如图8所示.测量方法为：断开S ，测得V 1、V 2的示数分别为U 1、U 2，此时，E ＝U 1＋U 2＋U 1R Vr ，R V 为V 1的内阻；再闭合S ，V 1的示数为U 1′，此时E ＝U 1′＋U 1′R Vr ，解方程组可求得E 、r .图84.粗测法：用一只电压表粗测电动势，直接将电压表接在电源两端，所测值近似认为是电源的电动势，此时U ＝ER V R V ＋r≈E ，需满足R V ≫r . 1．用如图1所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图1(a)电流表(量程0.6 A、3 A)；(b)电压表(量程3 V、15 V)；(c)定值电阻(阻值1 Ω、额定功率5 W)；(d)定值电阻(阻值10 Ω、额定功率10 W)；(e)滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；(f)滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择________ V，电流表的量程应选择________ A；R0应选择________ Ω的定值电阻，R应选择阻值范围是________ Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是______________________________．解析(1)由于电源是一节干电池(约1.5 V)，所以选量程为3 V的电压表；估算电流时，考虑到干电池的内阻一般为几欧，加上保护电阻，最大电流也在1.0 A以下，小于量程3 A的13，所以选量程为0.6 A的电流表；由于电池内阻较小，保护电阻不宜太大，选1 Ω的即可，否则会使电流表、电压表读数范围较小，造成较大的误差；滑动变阻器的最大阻值一般比电池内阻大几倍就能很好地控制电路中的电流和电压，因此取0～10 Ω范围．(2)由于电压表的分流作用，使电流表读数总是比干路电流小，造成E测<E真，r测<r真．答案(1)30.610～10(2)电压表的分流2．某研究性学习小组采用如图2所示的电路测量某干电池的电动势E和内阻r，R为电阻箱，V为理想电压表，其量程略大于电池的电动势．实验中通过多次改变电阻箱的阻值R，从电压表上读出相应的示数U，该小组同学发现U与R不成线性关系，于是求出了相应的电阻与电压的倒数如下表所示.图2序号12345671R(Ω－1)0.10.40.5 1.0 2.0 2.5 5.0 1U(V－1)0.360.440.430.600.87 1.00 1.58回答下列问题：(1)根据表中的数据和实验原理，你认为第______(填序号)组数据是错误的，原因是___________________________________________________________ _________________________________________________________________.(2)根据实验数据，请在图3所给的坐标系中绘出1U-1R关系图线．图3(3)由图线可知，该干电池的电动势E＝________ V，内阻r＝________ Ω.(结果保留两位有效数字)解析(1)根据E＝U＋UR r，得1U＝rE·1R＋1E，知1R变大，1U就变大，故第3组数据错误．(2)根据给定的各组1R、1U值在坐标系中描出位置，然后依据这些位置作出1U1R图线，如图所示．(3)根据1U＝rE·1R＋1E知，纵轴截距是电动势的倒数，斜率是rE，有1E＝0.35，rE＝1.58－0.355.0－0，得E≈2.9 V，r≈0.71 Ω.答案(1)3随着电阻的减小路端电压应逐渐减小(2)见解析图(3)2.90.713．某个实验小组认为用一只已知内阻的电流表和电阻箱，采用如图4甲所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为R A，则测量的方法与步骤是：图4(1)将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后再调节电阻箱，使电流表的示数指到某两个恰当的值，记下此时电阻箱的阻值R1、R2及对应的电流I1、I2；(2)根据以上的数据及闭合电路欧姆定律，建立方程组，即可求出电源的电动势E与内阻r.该方程组的表达式是：________、________.该实验小组现在手头只有一个电流表，只知其内阻很小，却不知具体阻值．为了测出该电流表的内阻，她们找来了如图乙所示两节干电池等实验器材．请你用笔画线将图中的实物连接成能测出电流表内阻的电路．注意滑动变阻器串联接入电路起限流作用，开关闭合前其阻值应________________________________________．解析根据题图示电路，利用闭合电路欧姆定律可得：E＝I1(R1＋R A＋r)、E ＝I2(R2＋R A＋r)；两节干电池的电动势大约为3 V，电流表应选0.6 A量程，在连接电路时，本着先串后并的原则进行．答案E＝I1(R1＋R A＋r)E＝I2(R2＋R A＋r)连线如图调至最大4．某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5 Ω的保护电阻R0，实验电路如图5所示．(1)连好电路后，当该同学闭合电键时，发现电流表示数为0，电压表示数不为0.检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压挡检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是________．图5(2)在图9中按电路原理图及用多用电表的电压挡检查电路时，把两表笔分别接c、d时的实物电路图(如图9所示)以笔画线代替导线连接起来．6图6(3)排除故障后，该同学顺利完成实验，测定得到下列数据，根据表中数据在图7中的坐标上画出U-I图线，由图线知：电池的电动势为________，内阻为________．图7解析 (1)用电压表检测c 、d 时，电压表有示数，说明有电流通过电压表，但没有电流通过多用电表所并联的电路，说明多用电表所并联的电路发生断路故障．由已知条件可知，是滑动变阻器R 发生故障．(3)电源的伏安特性曲线为直线，使直线通过尽量多的数据点，其他点均匀分布在线的两侧．由U ＝E －I (r ＋R 0)可知，纵轴截距表示电动势，则E ＝1.50 V ，斜率绝对值表示r ＋R 0，则：r ＋R 0＝1.50－0.200.43 Ω＝3.0 Ω，则r ＝0.5 Ω.答案 (1)R 断路 (2)如图甲所示(3)如图乙所示 1.50 V(1.41～1.51 V 均可)0．5 Ω(0.5～0.7 Ω均可)5图2甲是利用两个电流表和测量干电池电动势E 和内阻r 的电路原理图.图中S 为开关，R 为滑动变阻器，固定电阻R 1的阻值和电流表的内阻之和为10 000 Ω(比r 和滑动变阻器的总电阻都大得多)，为理想电流表.(1)按电路原理图在图乙虚线框内各实物图之间画出连线完成实物电路图.图2(2)在闭合开关S前，将滑动变阻器的滑动端c移动至___(填“a端”、“中央”或“b端”).(3)闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表和的示数I1和I2.多次改变滑动端c的位置，得到的数据为I1/mA0.1200.1250.1300.1350.1400.145I2/mA48040032023214068在图31212图3(4)利用所得图线求得电池的电动势E＝________ V，内阻r＝________ Ω.(保留两位小数)(5)该电路中电池输出的短路电流I短＝________ A.解析本题主要考查了实物图连接、实验注意事项、数据处理，本实验是用两个电流表测定电池的电动势和内阻，实质是将电流表与一定值电阻串联，改装成电压表使用. (1)实物连接如图所示(2)实验前应使滑动变阻器接入电路的电阻最大，因此应使滑片移到b端.(3)作I1－I2图象如图所示(4)电动势E＝I1′(图象与纵轴截距)×10 000 V＝1.49 V，电池的内阻r＝|k(图象斜率)|×10 000 Ω＝0.60 Ω.(5)电池输出的短路电流I短＝Er≈2.5 A.答案(1)见解析(2)b端(3)见解析(4)1.49(1.48～1.50)0.60(0.55～0.65)(5)2.5(2.3～2.7)6.两位同学在实验室利用如图11(a)所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据.并根据数据描绘了如图(b)所示的两条U－I直线.请回答下列问题：图11(1)根据两位同学描绘的直线，可知图线________(填“甲”或“乙”)是根据电压表V1和电流表A的数据所描绘的.(2)图象中两直线的交点表示()A.滑动变阻器的滑动头P滑到了最右端B.在本电路中该电源的输出功率最大C.定值电阻R0上消耗的功率为0.5 WD.在本电路中该电源的效率达到最大值(3)根据图(b)，可以求出定值电阻R0＝________Ω，电源电动势E＝________V，内电阻r ＝________Ω.(结果均保留两位有效数字)答案(1)甲(2)BC(3)2.0 1.5 1.07.某班举行了一次物理实验操作技能比赛，其中一项比赛为用规定的电学元件设计合理的电路图，并能较准确地测量一电池组的电动势及其内阻.给定的器材如下：A.电流表G(满偏电流10 mA，内阻10 Ω)B.电流表A(0～0.6 A～3 A，内阻未知)C.滑动变阻器R0(0～100 Ω，1 A)D.定值电阻R(阻值990 Ω)E.多用电表F.开关与导线若干(1)小刘同学首先用多用电表的直流10 V挡粗略测量电池组的电动势，电表指针如图12所示，则该电表读数为________V.图12(2)该同学再用提供的其他实验器材，设计了如图13甲所示的电路，请你按照电路图在图乙上完成实物连线.图13(3)图丙为该同学根据上述设计的实验电路利用测出的数据绘出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，则由图线可以得到被测电池组的电动势E＝________V，内阻r＝________Ω(保留2位有效数字).答案(1)7.2(2)如图所示(3)7.5 5.08.小明要测量一电源的电动势E 和内阻r ，实验器材有：一只DIS 电流传感器(可视为理想电流表，测得的电流用I 表示)，一只电阻箱(阻值用R 表示)，一只开关和导线若干.该同学设计了如图14所示的电路进行实验和采集数据.图14(1)小明设计该实验的原理表达式是________(用E 、r 、I 、R 表示)；(2)小明在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”、“最小值”或“任意值”)，在实验过程中，将电阻箱调至如图15所示位置，则此时电阻箱接入电路的阻值为________Ω；图15(3)小明根据实验采集到的数据作出如图16所示的1I－R 图象，则由图象求得，该电源的电动势E ＝________V ，内阻r ＝________Ω(结果均保留两位有效数字).11图16答案 (1)E ＝I (R ＋r ) (2)最大值 25 (3)6.2(6.0～6.4均可) 2.5(2.4～2.6均可) 解析 (1)在闭合电路中，E 、I 、R 、r 几个量之间的关系是E ＝I (R ＋r ).(2)为了整个电路的安全，所以开始电流要最小，即电阻箱电阻调到最大值；题图中电阻箱读数为25 Ω.(3)根据E ＝I (R ＋r )，推出1I ＝R E ＋r E ，再结合1I －R 图象可知：图线的斜率为1E ，截距为r E，解得E ＝6.2 V(6.0～6.4均可)，r ＝2.5 Ω(2.4～2.6均可).。

实验报告测定电池的电动势和内阻实验一：测定电池的电动势实验目的：1.掌握测量电动势的方法。

2.了解不同电池的电动势。

实验器材：1.电池（不同种类）。

2.伏特表。

3.导线。

实验步骤：1.准备电池和伏特表以及适当的导线。

2.将电池的正负极分别与伏特表的正负极连接。

3.打开伏特表，记录下电池的电动势。

实验结果：通过测量，我们得到了不同电池的电动势如下：1.电池A：1.5V2.电池B：1.2V3.电池C：1.3V实验二：测定电池的内阻1.了解测量电池内阻的方法。

2.掌握内阻的计算步骤。

实验器材：1.电源（直流电源）。

2.可变电阻箱。

3.万用表。

4.导线。

实验步骤：1.按照电路图连接电源、可变电阻箱、万用表和电池。

2.打开电源，将可变电阻值设为最小。

3.读取电池端电压和电源端电压。

4.逐渐增大可变电阻的阻值，重新读取电池端和电源端电压。

5.根据电路中的电阻和电压值计算电池的内阻。

实验结果：通过测量，我们得到了电池的内阻如下：1.电池A：0.5Ω2.电池B：0.8Ω3.电池C：1.2Ω通过实验测定，我们得到了不同电池的电动势和内阻。

我们发现不同电池的电动势有所不同，这是由于不同电池的化学反应和材料特性造成的。

同时，我们还发现电池的内阻也有所不同，这是由于不同电池内部结构和电解液阻抗的差异导致的。

实验结论：通过本次实验，我们成功测定了不同电池的电动势和内阻。

电动势是电池在没有负载情况下提供的电压，而内阻则是电池提供电流时的阻抗。

这些参数的测定有助于了解电池的性能和适用范围，并为电池的选用和应用提供参考依据。

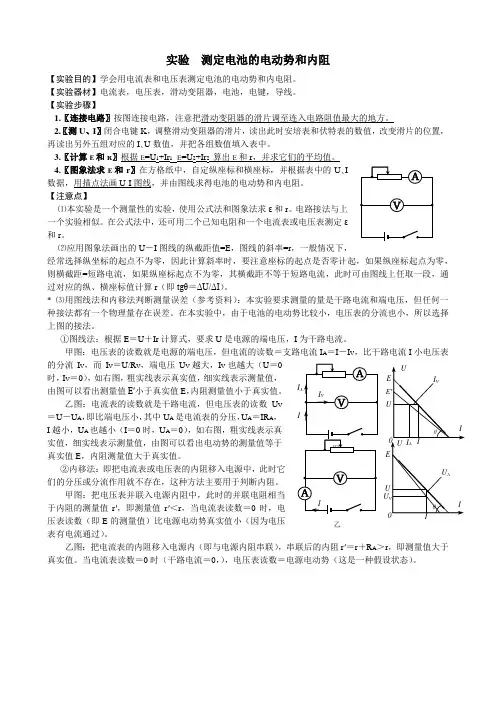

实验 测定电池的电动势和内阻【实验目的】学会用电流表和电压表测定电池的电动势和内电阻。

【实验器材】电流表，电压表，滑动变阻器，电池，电键，导线。

【实验步骤】1.〖连接电路〗按图连接电路，注意把滑动变阻器的滑片调至连入电路阻值最大的地方。

2.〖测U 、I 〗闭合电键K ，调整滑动变阻器的滑片，读出此时安培表和伏特表的数值，改变滑片的位置，再读出另外五组对应的I ､U 数值，并把各组数值填入表中。

3.〖计算Ε和R 〗根据Ε=U 1+Ir 1 Ε=U 2+Ir 2 算出Ε和r ，并求它们的平均值。

4.〖图象法求Ε和r 〗在方格纸中，自定纵座标和横座标，并根据表中的U ､I数据，用描点法画U-I 图线，并由图线求得电池的电动势和内电阻。

【注意点】⑴本实验是一个测量性的实验，使用公式法和图象法求ε和r 。

电路接法与上一个实验相似。

在公式法中，还可用二个已知电阻和一个电流表或电压表测定ε和r 。

⑵应用图象法画出的U －I 图线的纵截距值=E ，图线的斜率=r ，一般情况下，经常选择纵坐标的起点不为零，因此计算斜率时，要注意座标的起点是否零计起，如果纵座标起点为零，则横截距=短路电流，如果纵座标起点不为零，其横截距不等于短路电流，此时可由图线上任取一段，通过对应的纵、横座标值计算r （即tgθ＝ΔU/ΔI ）。

* ⑶用图线法和内移法判断测量误差（参考资料）：本实验要求测量的量是干路电流和端电压，但任何一种接法都有一个物理量存在误差。

在本实验中，由于电池的电动势比较小，电压表的分流也小，所以选择上图的接法。

①图线法：根据E ＝U ＋Ir 计算式，要求U 是电源的端电压，I 为干路电流。

甲图：电压表的读数就是电源的端电压，但电流的读数＝支路电流I A ＝I －I V ，比干路电流I 小电压表的分流I V ，而I V ＝U/R V ，端电压U V 越大，I V 也越大（U ＝0时，I V ＝0），如右图，粗实线表示真实值，细实线表示测量值，由图可以看出测量值E′小于真实值E ，内阻测量值小于真实值。

物理实验报告单年级: 姓名: 实验时间: 实验名称测电源电动势和内阻实验目的测定电池的电动势和内阻实验原理伏安法：E=U+Ir根据闭合电路欧姆定律，闭合电路中的电流I与电源电动势E、外电压以及电源内阻r的关系为E = U + I r电源的电动势E及内阻r是固定的，当外电阻R增大时，电路中的电流减小，内电路上的电压减小，端电压增大。

因此我们可以通过改变外电阻R，得到两组端电压U1、U2及电路中的电流I1、I2，并可列出两个方程：⎩⎨⎧+=+=rIUEIUE2211r解此二元一次方程组，就可得到电源的电动势E及内阻r实验器材干电池一节、安培表、伏特表、滑动变阻器（最大阻值10~20Ω）、开关一个、导线若干实验步骤（1）按照如图所示实验电路进行连接；（2）接通电路，将滑动变阻器调节到一个适当的值，测出端电压和电路中的电流，将数据填到实验表格中；（3）改变外电阻的值，再测出一组端电压和电流的值，将数据填到教材中的实验表格中；（4）重复上面步骤（2）和（3），得到6组数据。

数据采集1 2 3 4 5 6 电压U电流I数据处理（1）计算法求E、r：要测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，要将测出的I、U数据中，第1和第4为一组、第2和第5为一组、第3和第6为一组，分别解出E、r值再求平均值．rIuEr IuE2211+=+=211221I-IuI-uIE=2112I-Iu-ur=（2）作图法纵轴U表示路端电压，横轴表示闭合电路中的电流，由E=U+Ir 得；U=E-Ir ，U与I是一次函数，是一条倾斜的直线。

①图线与纵轴交点为电动势E②图线与横轴的交点为短路电流③图线的斜率表示内电阻r＝⎪⎪⎪⎪ΔUΔI误差分析本实验的误差分析对于（甲）电路，U值正确，I值偏小，I真=I测+Iv，Iv=U／Rv，U趋于零时，Iv也趋于零，关系图线见（甲）图。

由图可知E测<E真、r测<r真，对于图（乙）电路，由图可知：E测＝E真，r测＞r真（内阻测量误差非常大）。

实验14：测定电动车电池的电动势和内
电阻
实验背景：
电动车电池是电动车的重要组成部分，了解其电动势和内电阻情况对于车辆的性能和续航有很大的帮助。

本实验旨在通过测量电动车电池的电动势和内电阻，了解电动车电池的性能情况。

实验步骤：
1.使用万用表测量电动车电池的开路电动势，记录下来。

2.连接一个已知电阻的电路并测量电动车电池在这个电路中的电流，记录下来。

3.通过欧姆定律计算出电动车电池在这个电路中的内电阻。

4.根据所得数据计算出电动车电池的电动势和内电阻。

实验数据处理：
1.根据万用表测量出的开路电动势和所使用的电路计算出电动车电池的电动势。

2.根据欧姆定律计算电动车电池在电路中的内电阻。

实验注意事项：
1.电路连接要牢固可靠，避免接触不良。

2.测量数据时要注意精度，尽量减少误差。

实验结论：
本实验通过测量电动车电池的电动势和内电阻，了解了电动车电池的性能情况。

进行实验时要注意实验操作的细节，尽量减少误差。

实验结论对于电动车的性能和续航有很大的帮助。

实验十：测定电池的电动势和内阻1.实验原理(1)如图甲所示,根据关系式E=,可以用电压表、电流表加上一个可以改变的电阻器测定电源的电动势和内阻。

(2)如图乙所示,根据关系式E=I,可以用电流表、电阻箱测定电源电动势和内阻。

(3)如图丙所示,根据关系式E=,可以用电压表、电阻箱测定电源电动势和内阻。

甲乙丙2.实验步骤(1)把较粗的铜丝和铁丝相隔几毫米插入马铃薯或苹果中,就制成了一个水果电池,其中铜丝是电池的正极,铁丝是负极。

(2)实验时改变电阻,可以获得多组电压值和电流值,并记录在表中。

(3)用水果电池做实验的优点是它的内阻较大,容易测量,缺点是内阻容易发生变化,测量前要做好充分准备,使测量尽量迅速。

3.数据处理(1)解方程组法:用两组数据分别代入关系式E=U+Ir中,解方程组就可以算出电动势和内阻,此法的优点是方法简单,但误差较大。

(2)图象法:以I为横坐标、U为纵坐标建立坐标系,根据所测量的多组数据画出U-I图象,由函数式U=-rI+E可知图象纵轴的截距为电动势,横轴的截距为短路电流,由关系式r=可以求出电源的内阻。

模拟试题训练1.图甲是学生实验用的有两个量程的电流表刻度盘,当用“-”和“0.6”两接线柱时,能测量的最大电流是A,对应刻度盘上每一小格代表A,图中指针示数为A。

图乙为学生实验用的有两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过V,每小格表示V,图中指针示数为V。

2.下列给出多种用伏安法测电池电动势和内阻的数据处理方法,其中既能减小偶然误差,又直观、简便的是()。

A.测出两组I、U的数据,代入方程组E=U1+I1r和E=U2+I2r,求出E和rB.多测几组I、U的数据,求出几组E、r,最后分别求出其平均值C.测出多组I、U的数据,画出U-I图象,再根据图象求出E、rD.多测几组I、U的数据,分别求出I和U的平均值,用电压表测出断路时的路端电压即为电动势E,再用闭合电路欧姆定律求出电池内阻r3.图示是根据某次实验记录的数据所画出的U-I图象,下列说法正确的是()。

实验测定电池的电动势和内阻教案电池的电动势和内阻是电池性能的两个重要参数，测定电池的电动势和内阻可以帮助我们了解电池的工作状态和性能表现。

本文档将详细介绍如何进行实验来测定电池的电动势和内阻。

一、实验目的：1. 了解电池的电动势和内阻的概念和意义；2. 学会使用电压表和电流表进行电池测量；3. 掌握实验测定电池电动势和内阻的方法和操作步骤；4. 分析实验结果，探讨电池性能。

二、实验器材：1. 电池：至少两个不同型号的电池；2. 电阻：一个可变电阻（电阻箱）；3. 铜导线：用于连接电池和电阻箱；4. 开关：用于控制电路开关；5. 电流表：用于测量电流；6. 电压表：用于测量电势差。

三、实验原理：1. 电动势：电动势是指电池在不断消耗化学能的过程中，将化学能转化为电能的能力。

电池的电动势可以通过测量电池的开路电压来确定。

2. 内阻：电池内部存在着电阻，称为电池的内阻。

当电池输出电流时，内阻会引起电池端电压的降低。

通过测量电池在负载时的电压和电流，可以计算得到电池的内阻值。

四、实验步骤：1. 准备工作：a. 将电池、电阻箱、开关、电流表、电压表等实验器材摆放整齐并连接好；b. 将电流表连接在电池的正负极之间，用铜导线连接；c. 将电阻箱的一个端子连接在电池的负极上，另一个端子连接在电流表的正极上；d. 用铜导线将电压表的两个接线端连接在电池的正、负极上；e. 确保实验电路连接准确无误。

2. 测量电池的电动势：a. 打开开关，记录电压表的读数，这个读数即为电池的开路电压；b. 将其他电池依次进行同样的测量，记录每个电池的开路电压。

3. 测量电池的内阻：a. 将可变电阻调整为最大阻值；b. 打开开关，记录电压表的读数和电流表的读数；c. 缓慢减小电阻箱的阻值，连续记录每个阻值下的电压表和电流表的读数，直至电阻最小；d. 根据测得的电压和电流数据，可以使用欧姆定律计算得到电池的内阻值。

五、实验记录和数据处理：1. 记录实验结果表格，包含电池的型号、电动势和内阻的数值；2. 通过数据处理，绘制电动势和内阻的折线图，以便于分析和比较不同电池的性能差异；3. 根据实验结果，可以进行合理的讨论和总结。
