汽车收音机接线图

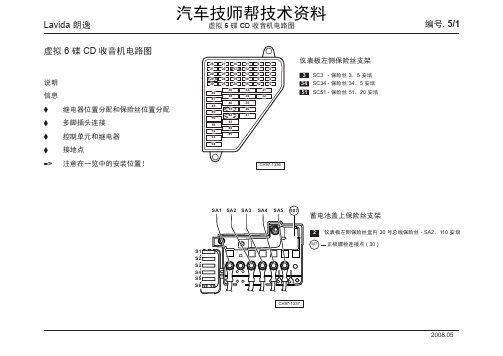

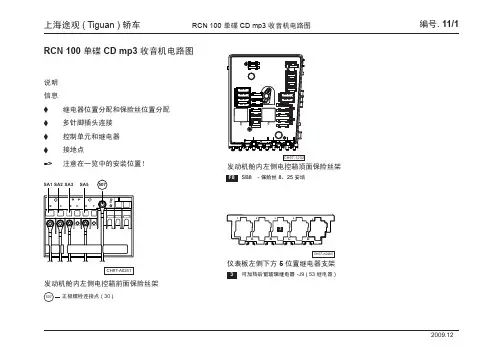

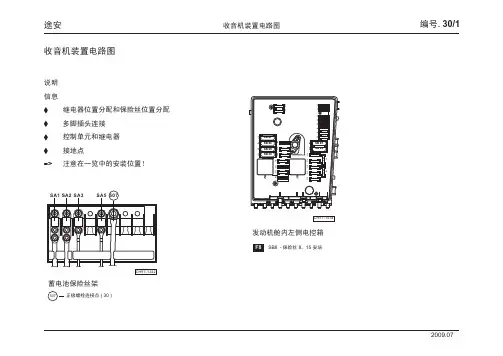

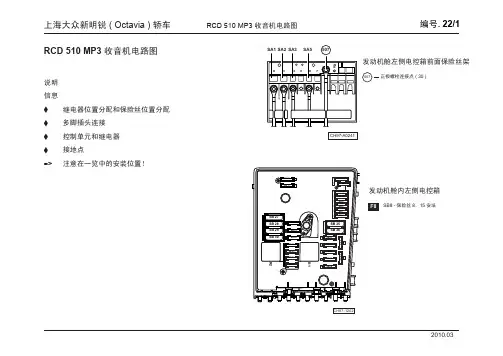

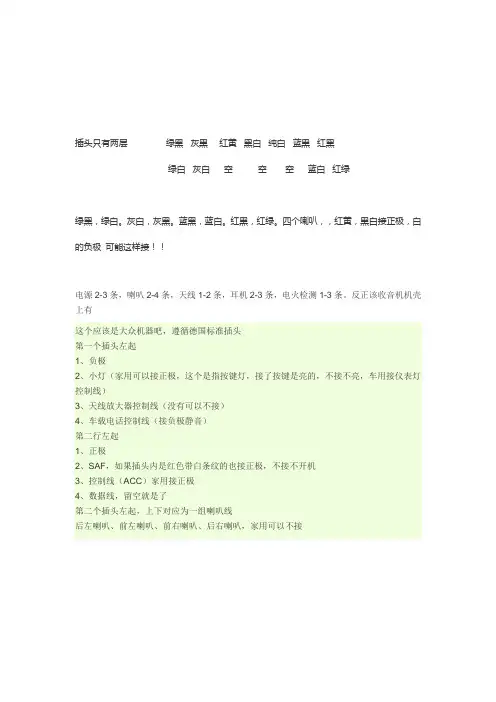

插头只有两层绿黑灰黑红黄黑白纯白蓝黑红黑绿白灰白空空空蓝白红绿绿黑，绿白。

灰白，灰黑。

蓝黑，蓝白。

红黑，红绿。

四个喇叭，，红黄，黑白接正极，白的负极可能这样接！！电源2-3条，喇叭2-4条，天线1-2条，耳机2-3条，电火检测1-3条。

反正该收音机机壳上有这个应该是大众机器吧，遵循德国标准插头第一个插头左起1、负极2、小灯（家用可以接正极，这个是指按键灯，接了按键是亮的，不接不亮，车用接仪表灯控制线）3、天线放大器控制线（没有可以不接）4、车载电话控制线（接负极静音）第二行左起1、正极2、SAF，如果插头内是红色带白条纹的也接正极，不接不开机3、控制线（ACC）家用接正极4、数据线，留空就是了第二个插头左起，上下对应为一组喇叭线后左喇叭、前左喇叭、前右喇叭、后右喇叭，家用可以不接首先你需要一个220V转12V直流的电源,功率40W以上.你这个机子应该是个2声道的卡带机（多为面包车上的机子）,接线方法：① 1、前右正（白色）接右边喇叭,可以不分+ -极② 5、前右负（黑白双色）接右边喇叭,可以不分+ -极③ 2、前左正（绿）接左边喇叭,可以不分+ -极④ 6、前左负（黑绿双色）接左边喇叭,可以不分+ -极⑤ 7、地线（黑）接12V直流电源的负极- （主要电源-）⑥ 3、开关电源（黄）接12V直流电源的正极+（此线不接是开不了机的）⑦ 4、记忆电源（红）接12V直流电源的正极+ （主要电源+）⑧ 10、照明正（粉红）接12V直流电源的正极+ （可以不接,接了以后你机子的面板灯就亮了）我自己动手改的斯柯达CD，又把原车的收音机放在宿舍里收听节目，所以对线路很清楚。

收音机的插头靠两边的是四个喇叭输出线，分别是红绿，红黑一组；蓝白，蓝黑一组)；绿黑，绿白一组；灰白，灰黑一组。

你接任意一组都行，建议从前两组选，因为原车就用了前两组，分别接了两个前门的喇叭。

再说电源线，有个单独的插头是黑线，是收音机的电源负极，在车上是接的搭铁，有一条白黑的线略粗些，，白黑线带着保险的，还有个细点的白线，这两个是收音机的正极，你找个电源接上就行了。

插头只有两层绿黑灰黑红黄黑白纯白蓝黑红黑绿白灰白空空空蓝白红绿绿黑，绿白。

灰白，灰黑。

蓝黑，蓝白。

红黑，红绿。

四个喇叭，，红黄，黑白接正极，白的负极可能这样接！！电源2-3条，喇叭2-4条，天线1-2条，耳机2-3条，电火检测1-3条。

反正该收音机机壳上有这个应该是大众机器吧，遵循德国标准插头第一个插头左起1、负极2、小灯（家用可以接正极，这个是指按键灯，接了按键是亮的，不接不亮，车用接仪表灯控制线）3、天线放大器控制线（没有可以不接）4、车载电话控制线（接负极静音）第二行左起1、正极2、SAF，如果插头内是红色带白条纹的也接正极，不接不开机3、控制线（ACC）家用接正极4、数据线，留空就是了第二个插头左起，上下对应为一组喇叭线后左喇叭、前左喇叭、前右喇叭、后右喇叭，家用可以不接首先你需要一个220V转12V直流的电源,功率40W以上.你这个机子应该是个2声道的卡带机（多为面包车上的机子）,接线方法：① 1、前右正（白色）接右边喇叭,可以不分+ -极② 5、前右负（黑白双色）接右边喇叭,可以不分+ -极③ 2、前左正（绿）接左边喇叭,可以不分+ -极④ 6、前左负（黑绿双色）接左边喇叭,可以不分+ -极⑤ 7、地线（黑）接12V直流电源的负极- （主要电源-）⑥ 3、开关电源（黄）接12V直流电源的正极+（此线不接是开不了机的）⑦ 4、记忆电源（红）接12V直流电源的正极+ （主要电源+）⑧ 10、照明正（粉红）接12V直流电源的正极+ （可以不接,接了以后你机子的面板灯就亮了）再说电源线，有个单独的插头是黑线，是收音机的电源负极，在车上是接的搭铁，有一条白电源接上就行了。

还有一条红黄线，是收音机的背光，可以不接，在车上是小灯线。

黑的线略粗些，，白黑线带着保险的，还有个细点的白线，这两个是收音机的正极，你找个两组，分别接了两个前门的喇叭。

我自己动手改的斯柯达CD，又把原车的收音机放在宿舍里收听节目，所以对线路很清楚。

New Sagitar电路图编号 1 / 107.2013收音机，带AUX-IN自2011 年12 月起New Sagitar电路图编号 1 / 2BK2-001020713SC57V21R610370B340DJ519J5272.5rt/gebr2.5brrt/ge grsw/gr*2T10/20.75gr*20.75gr*3T52b/51sw*3T16l/7ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色收音机D-点火起动开关J519-车载电网控制单元J527-转向柱电子装置控制单元R-收音机SC57-保险丝架C 上的保险丝57T8j-8 芯插头连接T10-10 芯插头连接T16l-16 芯插头连接T52b-52 芯插头连接370-接地连接5，在主导线束中610-接地点（音频），在前中控台下面A21-连接（86s），在仪表板导线束中B340-连接1（58d），在主导线束中V21-正极连接（30），在收音机功率放大器导线束中*-截面积视装备而定*2-仅适用于带低端基本装备（AW0）的汽车*3-仅适用于带高端基本装备（AW1）的汽车New Sagitar电路图编号 1 / 3BK2-001030713RV28V29R22R17br/rt*1.5*br/ws*1.5*1.0*1.0***2*2ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色收音机, 右后低音喇叭, 右前高音喇叭, 右前低音喇叭R-收音机R17-右后低音喇叭R22-右前高音喇叭R23-右前低音喇叭T8ao-8 芯插头连接T28a-28 芯插头连接T28c-28 芯插头连接V28-连接1，在收音机导线束中V29-连接2，在收音机导线束中*-导线颜色取决于装备*2-截面积视装备而定New Sagitar电路图编号 1 / 4BK2-001040713RR20V30V31R151.0*1.0*1.5*21.5*br/gn br/bl*2**2**2ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色收音机, 左后低音喇叭, 左前高音喇叭, 左前低音喇叭R-收音机R15-左后低音喇叭R20-左前高音喇叭R21-左前低音喇叭T8ao-8 芯插头连接T28-28 芯插头连接T28b-28 芯插头连接V30-连接3，在收音机导线束中V31-连接4，在收音机导线束中*-导线颜色取决于装备*2-截面积视装备而定New Sagitar电路图编号 1 / 5BK2-001050713RR109R178681657J519B180Z1R11J9br1.5sw/br2.5swsw*gr92.52.5 2.5sw*2T5c/5ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元, 收音机, 天线, 右侧天线模块, 负导线中的调频频率分滤器, 正导线中的调频频率分滤器, 可加热式后窗玻璃J9-可加热后窗玻璃继电器J519-车载电网控制单元R-收音机R11-天线R109-右侧天线模块R178-负导线中的调频频率分滤器R179-正导线中的调频频率分滤器T5c- 5 芯插头连接T73b-73 芯插头连接Z1-可加热式后窗玻璃657-接地点1，在后窗玻璃左侧附近681-接地点1，后右侧面车身件内B180-连接（可加热后窗玻璃），在车内导线束中*-仅适用于带低端基本装备（AW0）的汽车*2-仅适用于带高端基本装备（AW1）的汽车。
