内蒙古堤防工程填表说明最新.

（工程建筑套表）堤防工程质评表及填表说明4.堤防工程表4.1堤基清理单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，且符合以下要求：1.单元工程划分：堤基清理宜沿堤轴线方向将施工段长100m～500m划分为壹个单元工程。

2.单元工程量：填写本单元工程量（m、m2或m3）3.本表是在表4.1.1及表4.1.2工序表质量评定后完成。

4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物和各项实体检验项目的检验记录资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.单元工程质量标准合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合本标准的要求。

优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及之上，且主要工序应达到优良等级；各项报验资料应符合本标准的要求。

水利水电工程表4.1堤基清理单元工程施工质量验收评定表表4.1.1基面清理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，且符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要和表4.1相同。

2.检验（测）方法及数量：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准合格标准：（1）主控项目，检验结果应全部符合本标准的要求。

（2）壹般项目，逐项应有70%及之上的检验点合格，且不合格点不应集中。

（3）各项报验资料应符合本标准的要求。

优良标准：（1）主控项目，检验结果应全部符合本标准的要求。

（2）壹般项目，逐项应有90%及之上的检验点合格，且不合格点不应集中。

（3）各项报验资料应符合本标准的要求。

水利水电工程表4.1.1基面清理工序施工质量验收评定表表4.1.2基面平整压实工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，且符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要和表4.1相同。

堤防工程填表说明1．本章表格适用于1级、2级、3级堤防工程的单元工程施工质量验收评定，4级、5级堤防工程可参照执行。

2．单位工程、分部工程名称应按《项目划分表》确定的名称填写。

单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。

工序前加“△”者为主要工序。

3．工序施工质量验收评定应具下列条件进行验收评定：①工序中所有施工内容已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4．工序施工质量验收评定应按下列程序进行验收评定：①施工单位应首先对已经完成的工序施工质量进行自检，并做好检验记录；②施工单位自检合格后，应填写工序施工_质量验收评定表，质量责任人履行相应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。

5．监理复核内容包括：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；③在施工单位提交的“工序施工质量验收评定表”中填写复核记录，并签署工序施工质量评定意见，评定工序施工质量等级，相关责任人履行相应签认手续。

6．单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收条件；②已完工序施工：质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

7．单元工程施工质量按下列程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，应在一个工作日内进行复核。

8．监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准堤防工程》（SL 634—2012）的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

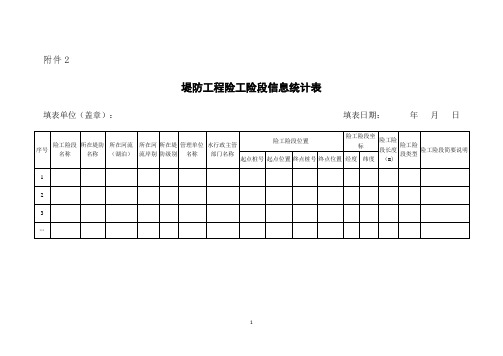

附件2堤防工程险工险段信息统计表填表单位（盖章）：填表日期：年月日1堤防工程险工险段信息统计表填表说明1.险工险段名称：按实际管理的规范名称填写，如：XX险工，或者XX险段。

无名称的直接填写所在堤防或堤段名称；2.所在堤防名称：填写险工险段所在堤防的名称，如XX堤防XX段；3.所在河流（湖泊）：填写堤防所在河流或湖泊的名称。

河流需写明干支流关系，如：黄河四级支流疃里河；4.所在河流岸别：仅限河道堤防，填写“左岸”或“右岸”；5.所在堤防级别：填写险工险段所在堤防的级别，分1、2、3、4、5级；6.管理单位名称：填写堤防管理单位规范全称。

无堤防管理单位的，填写履行堤防管理职责的行政管理机构或水利行业主管部门名称，如：XX村委，XX乡政府，XX县水利局堤防管理所，XX县水利局；7.水行政主管部门名称：填写堤防管理单位的水行政主管部门全称；8.起点桩号、终点桩号：分别填写险工险段的起点桩号、终点桩号，例如00+010，00+200；9.起点位置、终点位置：分别填写险工险段起点、终点所在行政区名称及行政区划代码，城市堤防填写到居委会级，农村堤防填写到行政村级，行政区划代码以国家民政部发布的为准；10.险工险段经度、纬度：填写险工险段中间桩号位置处经纬度，经纬度坐标可通过手机下载GPS工具箱等具有GPS定位功能的APP来确定；11.险工险段长度：填写险工险段长度，以“米”为单位，应为起点、终点桩号之差；12.险工险段类型：险工险段按判别细则中的7种出险类型填写，如同一险段包含多种类型的，选最贴近的一类列出，极个别难分辨的按重要程度顺序列出，如1、6；13.险工险段简要说明：简要描述险工险段的现状和曾出现过的历次险情，500字以内。

修建有险工的，需说明险工形式，如丁坝、顺坝、截渗墙等。

表堤01填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、本表是堤防工程外观质量评定表统一格式。

2、外部观感质量评分标准及办法（1）表1第一项外部尺寸按《堤防工程施工质量评定与验收规程（试行）》附录C表C.0.2各项规定(见表堤01-1),分别对单位工程各项外部尺寸进行实地测量,逐项统计其测点数、合格点数、合格率及总合格率。

并按下列办法评定外部尺寸得分：(2) 轮廓线顺直,标准分10分主要抽检护坡封边.质量标准:15M长度内凹凸偏差不超过2CM.评分办法:①用尺量至少3处,并进行现场检查,符合质量标准的,得10分;②用尺量至少3处,并进行现场检查,每处有不多于2点超过2CM. 得9分;③用尺量至少3处,并进行现场检查,每处有不多于4点超过2CM. 得7分;④用尺量至少3处,并进行现场检查,发现轮廓线不符合质量标准的得0分;(3) 表面平整度,标准分10分主要抽检混凝土预制块、干砌石和浆砌石护坡。

质量标准：用2M靠尺检查，预制砼块不平整度不大于1CM，干砌石和浆砌石不平整度不大于5CM。

评分办法：①现场抽检，符合质量标准的，得10分；②现场抽检，基本符合质量标准的，得9分；③现场抽检，发现局部不平整，得7分；④现场抽检，发现多处表面不平整，得0分；（4）曲面、平面联接平顺，标准分5分主要抽检混凝土预制块、干砌石和浆砌石护坡之间的坡面联结。

①现场检查，圆滑过渡，曲线流畅，得5分；②现场检查，平顺连接，曲线基本流畅，得4.5分;③现场检查，连接不够平顺,有明显折线,得3.5分;④现场检查,连接不平顺,折线突出,得0分;（5）排水，标准分5分主要抽检各类护坡的排水沟和截流沟。

质量标准：排水通畅，形状尺寸误差±3CM，无水泥结石附着。

①现场检查，符合质量标准的，得5分；②现场检查，基本符合质量标准的，得4.5分；③现场检查,局部尺寸误差大,局部有水泥附着,得3.5分;④现场检查, 排水尺寸误差大, 多处有水泥附着,得0分;（6）马道，标准分3分主要抽检各类护坡的马道。

表05 单位工程施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1. 表是水利水电工程式（含堤防工程）单位工程质量评定表的统一格式。

2. 单位工程量，只填写本单位工程的主要工程量。

3. 分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内有用“√”标明。

主要分部工程是指对安全、功能或效益起控制作用的分部工程，应在项目划分时确定。

主要分部工程名称前面应加“△”符号，本例中有两个主要分部工程。

4. 表身各项由施工单位按照经建设、监理复核的质量结论填写。

5. 表尾填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。

若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章；②监理单位复核人，指负责本单位工程质量控制的监理工程师。

总监理工程师：实行了监理的工程，由总监理工程师签字，未实行监理的工程由建设单位技术负责人签字；③质量监督机构的核定人指负责本单位工程的质量监督员。

项目监督负责人指项目站长或该项目监督责任人。

6. 关于原材料、中间产品、金属结构与启闭机、机电产品质量：对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时，不再重复评定原材料、中间产品……等质量。

对工程量不大的工程则计入单位工程评定。

本例属工程量不太大的情况，在单位工程评定时，计入原材料、中间产品、金属结构及启闭机制造质量。

本单位工程无机电产品，故在该栏划“√”号。

7. 质量标准。

合格：①分部工程质量全部合格；②原材料、中间产品全部合格，金属结构及启闭机制造质量合格，机电产品质量合格；③外观质量得分率达到70%及其以上；④施工质量检验资料基本齐全。

优良：①分部工程质量全部合格，其中50%及其以上达到优良，主要分部工程质量优良，且施工中未发生过重大质量事故；②中间产品质量合格，其中混凝土拌和质量优良。

原材料质量、金属结构及启闭机制造质量合格、机电设备质量合格；③外观质量得分率达到85%及其以上；④施工质量检验资料齐全。

堤防工程外观质量评定表填表说明1、外观质量等级与标准得分评定等级检测项目测点合格率（％）各项评定得分一级100该项标准分二级90.0～99.9该项标准分×90％三级70.0～89.9该项标准分×70％四级＜70.002、检查项目（如表01中项次6、7、12、17、18、20～27）由工程外观质量评定组根据现场检查结果共同讨论决定其质量等级。

3、堤防工程较大交叉联接建筑物外观质量评定标准参见引水（渠道）建筑物工程外观质量评定标准中类似建筑物。

4、单位工程完工后，项目法人应组织监理、设计、及施工等单位组成工程外观质量评定组，现场进行工程外观质量检验评定，并将评定结论报工程质量监督机构核定。

参加工程外观质量评定的人员应具有工程师及以上技术职称或相应执业资格。

评定组人数应不少于5人，大型工程不宜少于7人。

具体实施①检查、检测项目经工程外观质量评定组全面检查后，抽测 25％，且各项不少于10点。

②各项目工程外观质量评定等级分为四级，各级质量评定标准见附表《堤防工程外观质量评定标准》。

5、外观质量评定表由工程外观质量评定组根据现场检查、检测结果填写。

6、表尾由各单位参加工程外观质量评定的人员签名（施工单位1人。

项目法人、监理、设计各派1～2人。

）。

7、工程外观质量评定结论应由项目法人报工程质量监督机构核定。

附表堤防工程外观质量评定标准项次项目检查、检测内容质量标准1外部尺寸土堤高程堤顶允许偏差为0～＋15㎝平（戗）台顶允许偏差为－10～＋15㎝宽度堤顶允许偏差为－5～＋15㎝平（戗）台顶允许偏差为－10～＋15㎝边坡坡度不陡于设计值，目测平顺混凝土及砌石墙（堤）堤顶高程干砌石墙（堤）允许偏差为0～＋5㎝浆砌石墙（堤）允许偏差为0～＋4㎝混凝土墙（堤）允许偏差为0～＋3㎝墙面垂直度干砌石墙（堤）允许偏差为0.5％浆砌石墙（堤）允许偏差为0.5％混凝土墙（堤）允许偏差为0.5％墙顶厚度各类砌筑墙（堤）允许偏差为－1～＋2c m边坡坡度不陡于设计值，目测平顺2轮廓线用长15m拉线沿堤顶轮廓连续测量15m长度内凹凸偏差为3c m3表面平整度干砌石墙（堤）用2m靠尺检测，不大于5.0c m/2m浆砌石墙（堤）用2m靠尺检测，不大于2.5c m/2m混凝土墙（堤）用2m靠尺检测，不大于1.0c m/2m4曲面与平面联结现场检查一级：圆滑过渡，曲线流畅；二级：平顺联结，曲线基本流畅；三级：联结不够平顺，有明显折线；四级：联结不平顺，折线突出5排水现场检查，结合检测质量标准：排水通畅，形状尺寸误差为±3c m，无附着物。

黄河内蒙古二期防洪工程包头市段工程施工第9标段堤防土方填筑专项施工方案包头市广泰路桥有限责任公司黄河内蒙古段二期防洪工程包头市段工程施工第9标段项目部2016年6月25日编制人：审核人：审批人：目录一、堤身填筑程序 0二、填筑材料试验 0三、清基 0四、土方填筑 0五、压实方法及压实遍数 (2)六、压实质量检测与控制 (2)七、接缝处理 (2)八、冬雨季施工 (2)九、开挖料的利用和弃土处理 (3)一、堤身填筑程序结合面洒水、刨毛卸料铺料碾压取样检查。

二、填筑材料试验填筑前先做碾压试验，按照《堤防工程施工技术规范》（SL260-2014）要求，选择有代表性的土料，分别对本次工程所配备的碾压设备进行现场碾压试验。

碾压试验的目的是：核查土料压实后是否能够达到设计压实干密度值；检查所配备的压实机具的性能是否满足施工要求；选定合理的施工参数、铺土厚度；含水量的适宜范围；确定有关质量控制技术要求和检测方法。

在试验之前，对土料的物理力学性能及压实性，首先进行充分的室内试验，尤其是击实试验，它是碾压试验的基础。

碾压试验场地选择在适宜的地方，试验前将场地平整清理，并将表层压实至不低于填土设计要求的密实度；选取两个相连试验小块，铺设土质、天然含水量、厚度均相同的土料，另外再选取两个试验小块，土质和土厚均相同，含水量较天然含水量分别增加或减少某一幅度。

铺土厚度和土块限制直径可按规范规定选取即可。

回填试验场地选择在适宜的地方或经监理工程师指定的地方，每个试验小块，每次的取样数应符合规范要求，采用环刀法取样，测定干密度的同时测定压实后土层厚度，并观察压实土层底部有无虚土层、上下层面结合是否良好、有无光面及剪力破坏现象。

每种压实机具碾压试验至少各做一次。

具体实施试验前将包括试验时间、计划、所采用的机械设备、试验地点、选用的料场料物的土质特性、准备增加或减少土料含水量的幅度、碾压试验的程序、工艺、检测的仪器、人员的配备在内的详细碾压试验方案报监理工程师审批。
