最新地下管线探测技术说课材料

地下管线探测课程设计一、课程目标知识目标：1. 让学生掌握地下管线探测的基本概念、原理及方法；2. 使学生了解地下管线的分类、功能及分布特点；3. 引导学生了解我国地下管线探测技术的发展现状及趋势。

技能目标：1. 培养学生运用地理信息系统（GIS）等工具进行地下管线数据采集、处理和分析的能力；2. 提高学生运用探测仪器进行地下管线定位、测量的实际操作技能；3. 培养学生运用所学知识解决实际工程问题的能力。

情感态度价值观目标：1. 培养学生对地理信息科学和城市地下空间管理的兴趣，激发学生的专业认同感；2. 增强学生的团队合作意识，培养学生在实际工作中严谨、负责的态度；3. 培养学生的环保意识，让学生认识到合理利用地下空间资源的重要性。

本课程针对高年级学生，结合地理信息系统、探测技术等学科知识，以实用性为导向，旨在培养学生的实际操作能力和解决实际问题的能力。

课程目标具体、可衡量，便于教学设计和评估。

通过本课程的学习，学生将能够掌握地下管线探测的基本知识和技能，为未来从事相关工作奠定基础。

二、教学内容1. 地下管线探测基本概念：包括管线探测的定义、作用和分类，使学生建立对地下管线探测的整体认识。

相关教材章节：第一章 地下管线探测概述2. 地下管线探测原理：介绍电磁法、声波法、雷达法等常见探测方法的原理及适用范围。

相关教材章节：第二章 地下管线探测方法及原理3. 地下管线探测设备与仪器：讲解各种探测设备的工作原理、操作方法及注意事项。

相关教材章节：第三章 地下管线探测设备与仪器4. 地下管线数据采集与处理：教授如何使用GIS等工具进行数据采集、处理和分析。

相关教材章节：第四章 地下管线数据采集与处理5. 地下管线探测实际操作：组织学生进行实地探测，提高学生的实际操作能力。

相关教材章节：第五章 地下管线探测实际操作6. 地下管线探测案例分析：分析典型地下管线探测案例，使学生了解实际工作中可能遇到的问题及解决方法。

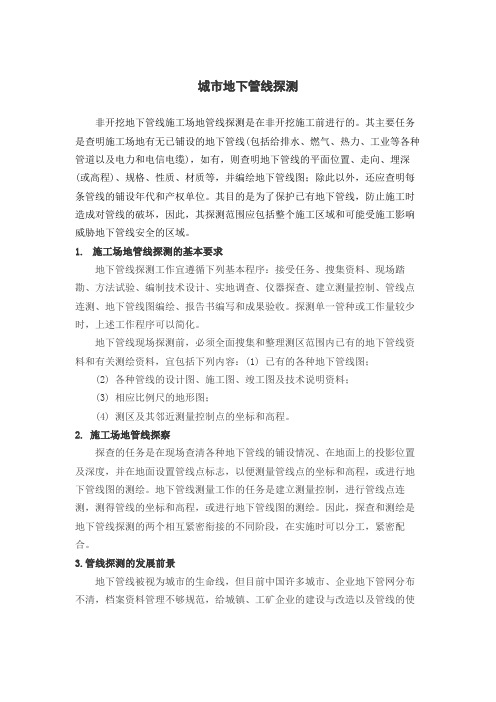

城市地下管线探测非开挖地下管线施工场地管线探测是在非开挖施工前进行的。

其主要任务是查明施工场地有无已铺设的地下管线(包括给排水、燃气、热力、工业等各种管道以及电力和电信电缆)，如有，则查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材质等，并编绘地下管线图；除此以外，还应查明每条管线的铺设年代和产权单位。

其目的是为了保护已有地下管线，防止施工时造成对管线的破坏，因此，其探测范围应包括整个施工区域和可能受施工影响威胁地下管线安全的区域。

1.施工场地管线探测的基本要求地下管线探测工作宜遵循下列基本程序：接受任务、搜集资料、现场踏勘、方法试验、编制技术设计、实地调查、仪器探查、建立测量控制、管线点连测、地下管线图编绘、报告书编写和成果验收。

探测单一管种或工作量较少时，上述工作程序可以简化。

地下管线现场探测前，必须全面搜集和整理测区范围内已有的地下管线资料和有关测绘资料，宜包括下列内容：(1) 已有的各种地下管线图；(2) 各种管线的设计图、施工图、竣工图及技术说明资料；(3) 相应比例尺的地形图；(4) 测区及其邻近测量控制点的坐标和高程。

2. 施工场地管线探察探查的任务是在现场查清各种地下管线的铺设情况、在地面上的投影位置及深度，并在地面设置管线点标志，以便测量管线点的坐标和高程，或进行地下管线图的测绘。

地下管线测量工作的任务是建立测量控制，进行管线点连测，测得管线的坐标和高程，或进行地下管线图的测绘。

因此，探查和测绘是地下管线探测的两个相互紧密衔接的不同阶段，在实施时可以分工，紧密配合。

3.管线探测的发展前景地下管线被视为城市的生命线，但目前中国许多城市、企业地下管网分布不清，档案资料管理不够规范，给城镇、工矿企业的建设与改造以及管线的使用与维护带来很多的困难，引发了许多管线损坏、人员伤亡、停水停电等重大事故。

地下管线的探测已成为施工的必不可少的前提条件。

中国城市地下管线长度惊人，由此形成的城市地下管线探测行业市场容量巨大。

谈谈城市地下管线的探测技术、综合管理与发展城市地下管线是城市的重要基础设施，地下管线敷设的基础资料是城市运营、市政规划、设计、施工管理的重要依据。

作为保障城市正常运行的重要基础设施，地下管线在城市功能不断增加的大背景下变得愈加复杂，其管理难度也在日益增大。

因此，对于一个城市而言，采取有效措施对地下管线进行科学高效地管理，有利于城市市政建设，推进城市的现代化进程。

标签：城市地下管线；探测技术；管理发展经济的发展推动城市的进步，建设对于一个城市而言，就如同钢筋水泥对于一个建筑的重要性；同时，地下管线对于城市的建设而言，就如同神经网络对于一个人的重要性。

地下管线维系着城市中的水电供应以及通讯的正常联通，然而，有些政府部门没有对其引起足够的重视，没有形成一套科学的管理体系，往往影响城市正常基础设施，从而影响居民正常生活。

一、城市地下管线探测技术概述1、地下管线探查这项技术是指采取对地下管线进行定埋深、定走向和定位的施工作业，主要采用地球物理勘探的方法。

其工作原理为：地下管线的存在通常会对地球物理场的分布情况产生干扰，从而产生异常，而对这些异常的分布、形态和形状的研究过程，也就是获取地下管线位置相关资料的过程。

主要有以下两种探测方法：（1）充电法。

这种方法就是将直流电施加到地下管线上，对电磁场的异常情况进行观察，最终准确的定位地下管线的位置，这种方法的定位精度高并且操作方法简单，即使是在分布较为密集的区域，分辨率也是很高的，但是其也有一定的缺点，如底层电阻低时效果不佳，使用时必须具备可充电的出露点等[1]；（2）电磁感应法。

这种方法就是在一次电磁场作用下观察地下管线的异常情况，发射线圈所产生的电磁场对金属管线会有所感应并会产生二次电磁场，分析其变化规律就能准确的确定地下管线的位置，这种方法在地下管线分布密集的效果较差，但是是不需要出露点的。

通常情况下，地下管线测量技术主要包括以下四项内容：控制测量，已存在的地下管线的测量，地下管线定线与竣工测量以及测量成果的检查和验收。

地下管线探测技术方案20240827一、绪论随着城市的发展和人口的增加，地下管线网络的日益复杂，有效的管线管理和维护变得越来越重要。

然而，由于地下管线通常被埋藏在地下，并且在外部环境中容易受到一些因素的影响，如土壤条件、地震等，这使得管线的准确定位和探测变得具有挑战性。

因此，本文将提出一种地下管线探测技术方案，旨在提高管线的准确定位和探测效率。

二、地下管线探测技术方案1.地理雷达技术地理雷达技术是一种基于电波回波原理的非破坏性测试技术，它能够通过测量电磁波与地下管道的反射特性来确定管道的位置、深度和尺寸。

这种技术无需直接接触管道，具有快速、准确、无损的特点，适用于各种类型的地下管线。

2.电磁法探测技术电磁法是一种通过测量地下电磁场分布情况来判断地下管道位置的方法。

它利用地下管道和周围土壤的电磁性质之间的差异，通过测量电磁场强度的变化来确定管道的位置。

这种方法无需直接接触地下管道，适用于各种地下管道类型。

3.地下超声波扫描技术地下超声波扫描技术是一种通过将超声波传播到地下，然后测量回波信号的方法来确定地下管道位置和深度的方法。

通过分析回波信号的形状、强度和传播时间，可以确定管道的位置和尺寸。

这种技术准确性高，适用于各种类型的地下管道。

4.地下磁力法探测技术地下磁力法是一种通过测量地下磁场的变化来确定地下管道位置的方法。

它利用地下管道与周围土壤的磁性差异，通过测量磁场强度的变化来确定管道的位置。

这种方法无需直接接触地下管道，适用于各种地下管道类型。

三、地下管线探测技术方案的实施步骤1.确定探测区域和目标管线类型首先，需要确定要进行探测的区域和目标管线的类型。

例如，城市建设中常见的地下管线类型如给水管线、排水管线、燃气管线等。

2.选择合适的探测技术和设备根据目标管线的类型和探测需求，选择合适的探测技术和设备。

可以根据地理雷达技术、电磁法探测技术、地下超声波扫描技术和地下磁力法探测技术等，进行技术的选择。
