冷却塔吊装方案新传统的冷却塔吊装方案通常是使用大型的吊车或者起重机进行吊装。
这种方式虽然可以满足吊装的需求，但是设备体积庞大，所需的操作空间也相对较大，对场地的要求较高。
同时，吊装过程中可能会对周围环境造成一定的影响，包括能源消耗和噪音污染等。
为了解决传统吊装方案存在的问题，我们提出了一种新的冷却塔吊装方案。
该方案主要应用于小型和中型冷却塔的吊装。
首先，我们提出了一种模块化的冷却塔设计。
将冷却塔的主体结构分为若干个模块，每个模块的尺寸相对较小。
这种设计可以减小单个模块的体积和重量，方便运输和吊装。
其次，我们引入了吊装辅助设备。
该设备包括吊装架和升降机构。
吊装架是一个可伸缩的金属结构，可以根据冷却塔模块的尺寸进行调节。
在吊装过程中，将吊装架固定在冷却塔模块上，然后使用升降机构将冷却塔模块提升到合适的高度。
在具体的吊装过程中，首先需要将冷却塔模块运输到吊装现场。
可以使用普通的卡车或者叉车进行运输。
将冷却塔模块运输到指定位置后，将吊装架固定在冷却塔模块上。
然后，使用升降机构将冷却塔模块提升到适当的高度。
最后，通过卡车或者叉车将冷却塔模块放置到指定位置。
重复以上步骤，直到冷却塔的所有模块都被吊装安装到位。
这种新的冷却塔吊装方案具有以下几个优点：1.模块化设计使得吊装过程更加简便和灵活。
每个模块的尺寸相对较小，便于运输和吊装。
同时，模块化设计也有利于冷却塔的维护和更换。
2.引入吊装辅助设备可以减少吊装过程对场地的需求。
吊装架和升降机构可以在有限的空间内完成吊装操作，降低了吊装对场地的要求。
3.该方案对环境的影响较小。
相较于传统的吊车或者起重机，吊装辅助设备所需的能源消耗较少。
同时，该方案的噪音污染也相对较低。
综上所述，这种新的冷却塔吊装方案具有较高的实用性和经济性。
它可以满足小型和中型冷却塔的吊装需求，同时也降低了吊装过程对场地和环境的要求。
我们相信，这种新的吊装方案将会在冷却塔的安装中得到广泛应用。

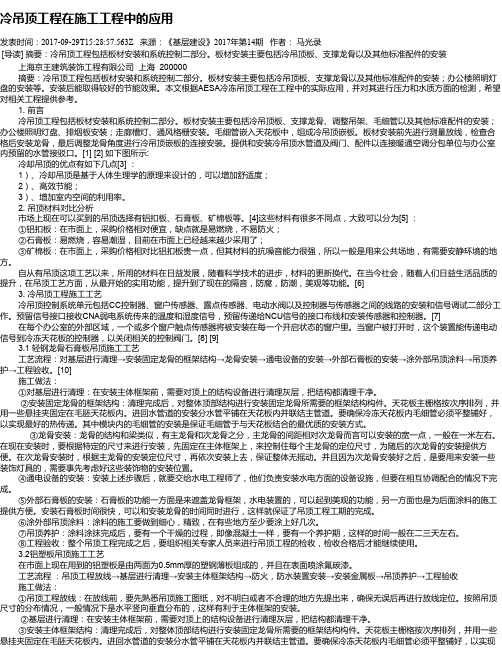

冷吊顶工程在施工工程中的应用发表时间：2017-09-29T15:28:57.563Z 来源：《基层建设》2017年第14期作者：马光录[导读] 摘要：冷吊顶工程包括板材安装和系统控制二部分。
板材安装主要包括冷吊顶板、支撑龙骨以及其他标准配件的安装上海京王建筑装饰工程有限公司上海 200000摘要：冷吊顶工程包括板材安装和系统控制二部分。
板材安装主要包括冷吊顶板、支撑龙骨以及其他标准配件的安装；办公楼照明灯盘的安装等。
安装后能取得较好的节能效果。
本文根据AESA冷冻吊顶工程在工程中的实际应用，并对其进行压力和水质方面的检测，希望对相关工程提供参考。
1. 前言冷吊顶工程包括板材安装和系统控制二部分。
板材安装主要包括冷吊顶板、支撑龙骨、调整吊架、毛细管以及其他标准配件的安装；办公楼照明灯盘、排烟板安装；走廊槽灯、通风格栅安装。
毛细管嵌入天花板中，组成冷吊顶嵌板。
板材安装前先进行测量放线，检查合格后安装龙骨，最后调整龙骨角度进行冷吊顶嵌板的连接安装。
提供和安装冷吊顶水管道及阀门、配件以连接暖通空调分包单位与办公室内预留的水管接驳口。
[1] [2] 如下图所示:冷却吊顶的优点有如下几点[3] ：1）、冷却吊顶是基于人体生理学的原理来设计的，可以增加舒适度；2）、高效节能；3）、增加室内空间的利用率。
2. 吊顶材料对比分析市场上现在可以买到的吊顶选择有铝扣板、石膏板、矿棉板等。
[4]这些材料有很多不同点，大致可以分为[5] ：①铝扣板：在市面上，采购价格相对便宜，缺点就是易燃烧，不易防火；②石膏板：易燃烧，容易潮湿，目前在市面上已经越来越少采用了；③矿棉板：在市面上，采购价格相对比铝扣板贵一点，但其材料的抗噪音能力很强，所以一般是用来公共场地，有需要安静环境的地方。
自从有吊顶这项工艺以来，所用的材料在日益发展，随着科学技术的进步，材料的更新换代。
在当今社会，随着人们日益生活品质的提升，在吊顶工艺方面，从最开始的实用功能，提升到了现在的隔音，防腐，防潮，美观等功能。

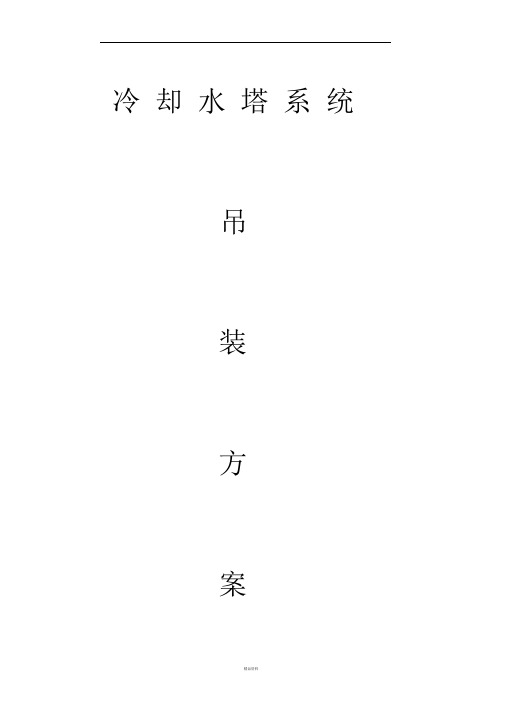

冷却水塔系统吊装方案建设单位：扬州乾照光电股份有限公司施工单位：上海正帆科技股份有限公司目录一．工程概括二．编制依据标准三．施工计划、进度四．吊装措施五．施工安全保证措施六．应急预案一．工程概况本工程是冷却水塔改造（整体提高 1.5 米）工程，属于大型钢构件高处作业吊装，其总重量为20 吨之内，1# 冷却水塔占地面积6400*6400,2# 冷却水塔10200*5400 。
其吊装构件采用两台25 吨吊车辅助吊装，安全起吊到制定高度，检查合格后将预先预支好的的方钢柱腿进行电焊定位。
本工程高处作业和高处吊装安装作业是本程的显著特点。
二．编制依据及标准本吊装方案依据以下标准编制1<< 钢结构工程施工质量验收规范>> GB50205-20012〈工业安装工程质量检验评定统一标准〉GB50252-19943《钢结构工程施工技术标准》ZJQ08-SGJB 205-20034《起重机械安全规程》GB60675《起重吊运指挥信号》GB5082-19856《大型设备吊装工程施工工艺标准》SH/T3515-20037《工程建设安装工程施工起重施工规范》HG20201-2000 三．施工计划为保证冷却水塔改造（整体提高 1.5 米）工程吊装顺利进行，并达到要求的质量和工期。
冷却水塔改造（整体提高 1.5 米）工程前应根据图纸中基础的数据，对基础进行支撑面标高、跨度、轴线的复测，复测的数据误差应在规范的范围内。
检查各项准备工作是否到位,出现时需急事处理。
上述基础检查完好具备吊装条件的情况下计划如下：开工日期为2018 年10 月日竣工日期为2018 年10 月日人员计划工种人数工种人数普工 5 安全人员 1起重工 1 技术人员 1焊工 5 管理人员 3管工 3 电工 1四．吊装措施1. 清理吊装设备行走道路，吊车行走道路要平整，如有坑洼部位，要及时清理2 冷却水塔改造（整体提高 1.5 米）工程前应根据图纸中基础的数据，对基础进行支撑面标高、跨度、轴线的复测，复测的数据误差应在规范的范围内。
钢结构间冷塔吊装施工技术1.工程概述本人参与某电厂机组工程，新建两座钢结构间接空冷塔，塔高16Om,分为下部锥体段（62m）和上部直筒段（98m）两部分，其中下部锥体段底部直径110.93m,顶部直径73m。
间冷塔由三角架、加强环、展宽平台及外围护铝板组装而成，单台塔体重约3700t,单台外围护铝板约37000m2,塔体与外围护铝板通过樵条进行连接，形成塔体表面密封结构。
本项目间冷塔共16层,其中下部锥体段6层，上部圆柱塔体段10层，每层由28片钢三角构成，单个钢三角最重（含槽条及外围护铝板）为82。
圆柱塔体段由4层加劲环加固加劲环设置在上部圆柱塔体内侧,标高分别为62m、91.1m、120.2m,149.3m,单个加劲环最重4.8t2.整体吊装施工工艺结合现场图纸及塔式起重机供需市场条件，综合考虑，本项目间冷塔下部锥体段采用履带式起重机，上部直筒段采用单塔机进行吊装的施工工艺。
间冷塔下部锥体段及第七层吊装受塔机独立高度限制，间冷塔上部直筒段第七层与下部锥体段吊装方法相同，采用履带式起重机进行吊装。
2.1吊装准备2.1.1测量定位准备由于钢三角为不规则格构结构，图纸中对钢三角固定位置进行了坐标标注，因此，在吊装前，应充分考虑测量定位方法、定位仪器及定位工具等，结合施工特点，自主研发了一套间冷塔锥体段测量专¾方法。
2.1.2吊点位置的设置单个钢三角的吊装共设置3个吊点其中两处位于钢三角H杆件两侧，吊点位置采用专用我公司自主研发的专用吊装工具进行吊装，无需设置吊耳,另一处吊点则设置在钢三角底部柱脚夹板位置，设置时，应充分考虑吊装过程中确保外围护铝板不被损坏，此处吊点，应根据吊装载荷计算设置吊耳，吊耳的规格型号应充分考虑吊装过程中风载的影响，根据计算，本项目采用厚度为6=14mm,焊接处吊耳长度为164mm的板式吊耳进行吊装2.1.3吊装涨拉设置下部锥体段进行吊装前，应按照下图所示对钢三角进行张拉，进而调整钢三角各控制点的坐标，使之满足施工图纸要求，具体如图三所示：2.2锥体段及第7层钢三角的吊装根据单个钢三角的重量及现场实际站车位置条件，结合履带式起重机的性能曲线,综合确定，锥体段第1~3层采用SANYSCC850A-6型85t履带式起重机进行吊装，第4~7层采用XGC150-I型150t履带式起重机进行吊装。
CPR1000核电机组穹顶整体吊装施工工法CPR1000核电机组穹顶整体吊装施工工法一、前言CPR1000核电机组是我国自主研发的第二代压水堆核电机组，其建设需要使用到穹顶整体吊装施工工法。
穹顶整体吊装施工工法是一种高效和安全的施工方法，可以确保核电机组的穹顶能够准确地安装到指定位置，并保证施工质量达到设计要求。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点穹顶整体吊装施工工法具有以下特点：1.高效快速：利用吊装设备将整个穹顶一次性吊装到指定位置，不需要分段吊装，从而加快了施工进度。
2. 安全可靠：吊装过程中采取了严格的技术措施，能够保证穹顶的稳定和安全，有效避免了吊装过程中的风险。
3. 设备简单：吊装设备相对简单，不需要大量的专业设备，可以减少施工成本。
4. 施工现场干净整洁：吊装整体完成后，不需要对现场进行大规模的拆除和清理，减少了施工现场的污染和环境影响。
三、适应范围穹顶整体吊装施工工法适用于CPR1000核电机组以及其他类似的大型核电机组的穹顶的施工。
由于该工法具有高效快速和安全可靠的特点，可以适应各种不同的建设环境和施工条件。
四、工艺原理穹顶整体吊装施工工法的工艺原理是通过吊装设备将整个穹顶一次性吊装到指定位置。
在施工前，需要根据施工图纸和设计要求，确定吊装位置以及吊装设备的选择和布置。
同时，还需要制定相应的施工工艺和技术措施，确保吊装过程中的稳定和安全。
五、施工工艺穹顶整体吊装施工工法主要包括以下施工阶段：1. 准备工作：包括确定吊装位置、布置吊装设备、检查吊装设备的安全性、组织人员进行安全交底等。
2. 预装吊钩：在穹顶上预装吊钩，确保吊装过程中的平衡和稳定。
3. 吊装准备：将吊装设备就位，根据设计要求将吊装设备连接到穹顶上的吊钩，并进行检查和试运行。
4. 吊装操作：对吊装设备进行操作，将整个穹顶吊装到指定位置，并通过调整吊装设备的工作参数和角度，确保穹顶的平衡和稳定。
冷却塔冷水机组吊装方案冷却塔和冷水机组是工业生产中常见的设备，其吊装方案的设计和实施对确保设备安全、保证工程质量具有重要意义。
下文将就冷却塔和冷水机组的吊装方案进行详细阐述。
冷却塔和冷水机组的吊装方案包括以下几个方面：吊装计划的制订、吊装方案的确定、吊装设备和工具的准备、吊装计划的实施和吊装安全措施的落实。
首先，制订吊装计划。
吊装计划是吊装工作的基础，需要清楚地了解冷却塔和冷水机组的重量、尺寸、吊装高度和位置。
根据现场实际情况，确定吊装方式和吊装点，绘制合理的吊装路径图，并计算出所需的吊装设备和工具。
其次，确定吊装方案。
吊装方案是根据吊装计划，结合现场实际条件和安全要求制定的具体操作方案。
对于冷却塔和冷水机组这样的较大型设备，一般采用起重机进行吊装。
根据设备的重量和尺寸，选择合适的起重机型号和吊装设备，对吊装工程进行详细的计算和验证，确保吊装过程中不发生意外事故。
第三，准备吊装设备和工具。
根据吊装计划和方案所需，准备好合适的起重机、钢丝绳、吊装绳索等吊装设备，以及螺栓、螺母、扣件等连接工具。
检查吊装设备和工具的完好性和可用性，并进行必要的维护和修复，确保吊装过程中设备和工具的安全运行。
然后，实施吊装计划。
在吊装前，应组织专业人员进行技术交底，明确各自的职责和任务，并对安全措施进行详细说明。
在吊装过程中，应由专人指挥起重机的操作，确保设备的安全吊装。
同时，操作人员应密切配合，进行有效的沟通和协调，确保吊装过程顺利进行。
最后，落实吊装安全措施。
在整个吊装过程中，必须严格遵守相关安全操作规程和吊装规范，做好安全防护工作。
为了确保设备在吊装过程中的稳定性，需要对设备进行固定，使用螺栓、螺母、扣件等连接工具进行紧固，并进行必要的支撑和加固。
同时，要遵循起重机的额定载荷范围，不超载操作，确保吊装安全。
总之，冷却塔和冷水机组的吊装方案的制订和实施是一个复杂的工程，需要充分考虑设备的重量、尺寸和吊装高度，选择合适的起重机型号和吊装设备，并落实吊装安全措施。
风电基础工程中冬季施工技术的应用
在风电基础工程中，冬季施工技术的应用至关重要。
冬季施工技术的合理运用，可以提高施工效率，保证施工质量，确保风电项目按时完成。
以下将介绍一些常见的冬季施工技术及其应用。
冬季施工中防冻措施的应用是十分重要的。
由于低温天气条件，施工现场的水源可能会被冻结，影响施工进度。
需要采取相应的防冻措施，如使用加热设备加热施工现场的水源，保证施工设备和材料的正常使用。
冬季施工中除冰措施的应用也非常重要。
在低温环境下，施工现场的道路、设备以及风机叶片等可能会被冰覆盖，影响施工的进行。
需要使用除冰设备对冰覆盖的部位进行除冰处理，确保施工的顺利进行。
冬季施工中保温措施的应用也是必不可少的。
低温环境下，水泥的凝固速度会变慢，影响基础工程的强度和稳定性。
在施工过程中需要采取一些保温措施，如使用保温饼干、加热设备等，保证施工现场的温度在适宜范围内，提高水泥的凝固速度，保证工程的质量。
在冬季施工中，还需要注意做好安全措施。
由于低温天气的影响，施工现场的地面可能会结冰，增加人员摔倒的风险。
需要在施工现场铺设防滑垫，加强安全意识教育，确保施工人员的安全。
冬季施工中施工计划的合理安排也非常重要。
低温天气会影响施工进度，因此在制定施工计划时，需要根据季节特点和气候条件合理安排施工时段，避免低温时段施工，减少不良天气对施工的影响。
屋面冷却塔吊装方案1.调查和评估：在进行吊装之前，需要进行全面的调查和评估，了解屋顶的结构和承重能力。
必须确保屋顶能够承受冷却塔的重量，并且能够通过吊装设备进行操作。
2.计算和规划：根据冷却塔的尺寸和重量，计算所需的吊装设备，并规划吊装过程。
这包括选择合适的起重机，吊具和其他辅助设备，并确定最佳的放置位置和吊装路线。
3.准备屋顶：在进行吊装之前，需要清理和准备屋顶。
移除任何障碍物，并确保屋面平整，以便放置冷却塔。
4.设置起重机：根据计划好的吊装路线和放置位置，搭建起重机。
确保起重机稳固，并根据吊装需要调整其位置。
5.安装吊装设备：根据计划好的吊装方式，安装吊具和其他辅助设备。
这包括使用钢丝绳、链条、钢板等将冷却塔牢固地固定在起重机上。
6.吊装冷却塔：使用起重机将冷却塔吊离地面，并轻轻放置在屋顶上。
这个过程需要慢慢进行，并在吊装过程中保持通信，以确保平稳操作。
7.固定冷却塔：一旦冷却塔放置到预定的位置，立即进行固定。
这包括使用螺栓和支撑材料将冷却塔牢固地固定在屋顶上，以保持稳定性和安全性。
8.检查和测试：吊装完成后，进行全面的检查和测试，确保冷却塔安装正确，并能够正常运行。
这包括检查冷却塔的连接、水管和电线，并进行必要的调整和修理。
9.清理和处理：完成吊装后，清理工作场地，并妥善处理吊装设备和材料。
确保所有的设备和物品都被正确存放和归还。
总而言之，屋面冷却塔的吊装是一个复杂的过程，需要充分的计划和准备。
通过深入调查和评估、详细的计算和规划，仔细准备屋顶、安装吊装设备、慎重进行吊装和固定、进行检查和测试，以及最后的清理和处理工作，可以确保吊装过程的安全和顺利进行。
