电子工艺训练报告电子科学系班级： 姓名： 学号： 指导教师：2014.10.27惠州学院HUIZHOU UNIVERSITY一、实习目的：1、了解超外差式晶体管收音机各组成部分、工作原理和电路元件的作用原理。
2、熟悉电烙铁的使用及其维护与修理。
3、认识常用电子器件并且能够熟练使用万用表测量元件的各项数据4、掌握超外差式晶体管收音机的装配和调试方法。
5、培养动手能力，加深我们对理论知识的理解，帮助我们学习专业知识。
二、实习器材：1、六管收音机实验套件。
2、电烙铁功率为30 W。
3、镊子、剪刀、螺丝刀、塑料螺丝刀等必备工具。
4、松香和锡丝。
5、两节5号电池。
三、原理介绍：超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。
它由输入回路高放混频、两级中放，前置低放及检波、功放等部分组成，接收的频率范围为535KHz～1605KHz的中波段。
图1中VT1及相关元件组成高放及混频，无线电信号经选频电路选频后从VT1的基极输入，本振信号从发射极注入，两者的差频信号经T3传到VT2进行中频放大，VT3及相关电路级成检波电路，经过这部分电路的处理后，在RP端形成低频声音信号，经RP分压后，送入VT4，进行音频推动放大，功率达到一定要求的信号经输出变压器耦合进入VT5、VT6组成的功放电路，经过功放放大的音频信号最后在扬声器发出声音信息，以上就是本机的整个工作过程。
超外差式晶体管收音机的电原理图变频中放检波低放功放四、实验步骤：1、掌握电烙铁的使用方法。
2、熟悉收音机的电路原理图、检查清点各种收音机装配零件。
3、学会各元器件焊接方法并测量其是否可用。
超外差式晶体管中波段调幅收音机印刷电路板图元件清单和电阻、瓷片电容、电解电容实测值电位器开关通断时电阻电位器电阻双联电容二极管变压器的内阻4、焊接各种零件。
迪声牌DS05-11(FM/AM)收音机实验套件一、装配说明1、本套件为全集成电路调频、调幅式收音机，具有灵敏度高、质量稳定、一致性好，耗电省、发音宏亮等优点，是电子技术的理想实验套件。
2、中波信号由T1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振信号混频：本振由T2与CB及IC的5脚内部振荡电路组成。
混频后的465KHz差频信号由IC的14脚输出，经中周T3和陶瓷滤波器CF2选频从16脚进入进行中放、检波，然后由23脚输出，再经C16耦合至24脚进行音频放大，最后由27脚输出至扬声器。
3、调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚为选频回路，7脚外接本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF1选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C16耦合至24脚进行功放推动扬声器。
4、SL为四联可变电容器，它由四个单独的可变电容组合在同一个轴上旋转，以满足AM、FM的调台，安装时请注意将小容量的两联焊在7脚和9脚（调频用），另外大容量的两联焊在5脚和10脚。
CF2是AM的中频陶瓷滤波器；CF1是FM的中频陶瓷滤波器；T2是中波振荡线圈；CF3是鉴频器。
T3是AM的中频变压器；L2是FM的输入回路电感；L3是FM的振荡线圈。
5、当拿到本套件后，对照“元件清单”逐一将数量清点一遍，并用万用表将各元件测量一下，特别是瓷片电容，最好用电容表测量，若没有电容表，只用万用表粗略估计一下，做到心中有数。
6、在焊执着时请按先焊小元件，再焊大元件，最后再焊集成块的原则进行操作，元件尽量贴着底板，“对号入座”不得将元件插错，由于集成块CXA1691BM是采用日本索尼公司生产的双排28脚贴片式结构，它的脚排列比较密集，焊接时请用尖铬铁头进行快速焊接，如果一次焊不成功，应等冷却后再进行下一次焊接，以免烫坏集成块，焊完后应反复检查有无虚、假、错焊，有无拖锡短路造成故障，只要按上述要求焊接组装，一装上电池即可收到广播（AM段）焊上天线即可收到FM广播，若收不到广播，请再一次检查电路有没有错误，并参考本说明书的附表IC的各脚电压参考值（静态），也许对你调试有很大的帮助。

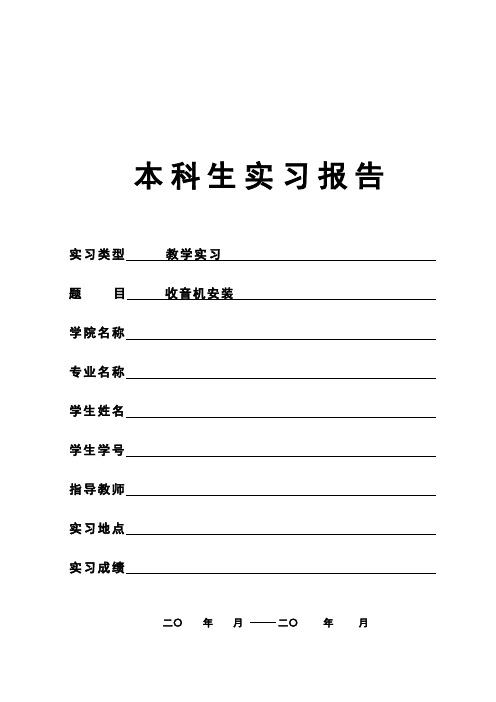

本科生实习报告实习类型教学实习题目收音机安装学院名称专业名称学生姓名学生学号指导教师实习地点实习成绩二〇年月二〇年月第1章实习概述1.1实习基础知识无线电的发射：声波经过电声器件转换成声频电信号，调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射天线，转换成无线电波辐射出去。
无线电广播的接收：收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；无线电通信(广播也属于无线电通信范畴)的发送和接收概括为互为相反的三个方面的转换过程，即：传送信息--低频信号、低频信号--高频信号、高频信号--电磁波。
调制方式：利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。
在无线电广播中可分为调幅制、调频制两种调制方式。
1.2实习目的学习收音机的调试与装配；培养学生认识元器件及基本识图方法；掌握收音机装配流程，提高焊接工艺水平；提高学生实习报告（论文）撰写的技能。
1.3实习要求对照原理图看懂装配接线图；了解图上符号，并与实物对照；根据技术指标测试各元器件的主要参数；认真细致地安装焊接，排除安装焊接过程中出现的故障。
1.4实习产品简介迪声牌DS05-11（FM/AM）收音机采用CXA1691BM调频/调幅全集成电路珍式收音机，本机灵敏度高体积小巧，外观精致，便于携带。
调幅技术指标：频率范围：525-1605KHz；中频频率：465KHz；灵敏度：≤2mV/m S/N 20dB ；扬声器：Ф57mm 8Ω；输出功率：50mW ；电源：3V（2节5号电池）。
调频技术指标：频率范围：87.5-108MHz；中频频率：10.7MHz；灵敏度：≤10uV/mS/N 30dB；扬声器：Ф57mm 8Ω；输出功率：50mW；电源：3V（2节5号电池）。
第2章实验原理2.1基本原理2.1.1调幅波在发送端，经过调幅的电波叫调幅波。
它保持着高频载波的频率特性，但包络线的形状则和传送信号波形相似。
