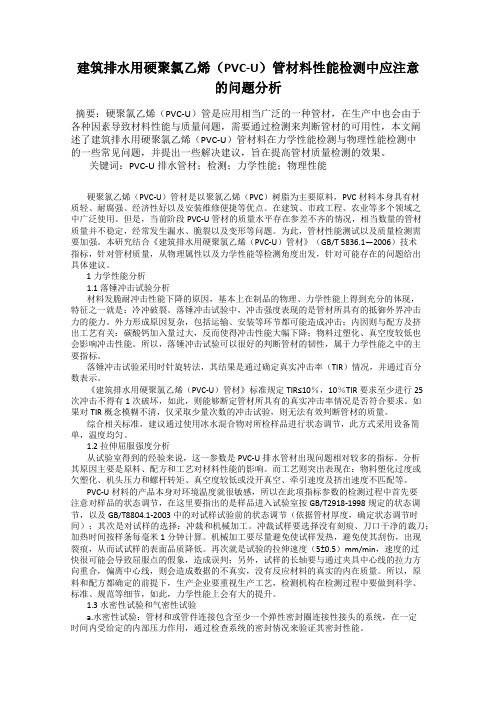

建筑排水用硬聚氯乙烯（PVC-U）管材料性能检测中应注意的问题分析摘要：硬聚氯乙烯（PVC-U）管是应用相当广泛的一种管材，在生产中也会由于各种因素导致材料性能与质量问题，需要通过检测来判断管材的可用性，本文阐述了建筑排水用硬聚氯乙烯（PVC-U）管材料在力学性能检测与物理性能检测中的一些常见问题，并提出一些解决建议，旨在提高管材质量检测的效果。
关键词：PVC-U排水管材；检测；力学性能；物理性能硬聚氯乙烯（PVC-U）管材是以聚氯乙烯（PVC）树脂为主要原料，PVC材料本身具有材质轻、耐腐强、经济性好以及安装维修便捷等优点。
在建筑、市政工程、农业等多个领域之中广泛使用。
但是，当前阶段PVC-U管材的质量水平存在参差不齐的情况，相当数量的管材质量并不稳定，经常发生漏水、脆裂以及变形等问题。
为此，管材性能测试以及质量检测需要加强。
本研究结合《建筑排水用硬聚氯乙烯（PVC-U）管材》（GB/T 5836.1—2006）技术指标，针对管材质量，从物理属性以及力学性能等检测角度出发，针对可能存在的问题给出具体建议。
1力学性能分析1.1落锤冲击试验分析材料发脆耐冲击性能下降的原因，基本上在制品的物理、力学性能上得到充分的体现，特征之一就是：冷冲破裂。
落锤冲击试验中，冲击强度表现的是管材所具有的抵御外界冲击力的能力。
外力形成原因复杂，包括运输、安装等环节都可能造成冲击；内因则与配方及挤出工艺有关：碳酸钙加入量过大，反而使得冲击性能大幅下降；物料过塑化、真空度较低也会影响冲击性能。
所以，落锤冲击试验可以很好的判断管材的韧性，属于力学性能之中的主要指标。
落锤冲击试验采用时针旋转法，其结果是通过确定真实冲击率（TIR）情况，并通过百分数表示。
《建筑排水用硬聚氯乙烯（PVC-U）管材》标准规定TIR≤10％，10％TIR要求至少进行25次冲击不得有1次破坏，如此，则能够断定管材所具有的真实冲击率情况是否符合要求。
如果对TIR概念模糊不清，仅采取少量次数的冲击试验，则无法有效判断管材的质量。
给水用高性能硬聚氯乙烯PVC-UH泉恩引进美国先进的生产技术，提高产口技术及试验要求，研发并生产从根本上改变品质的PVC-UH管材，促进PVC管道行业良性发展，并推动我国PVC管材进入高端市场。
泉恩管业作为国内一家生产，安装PVC-UH的企业，凭借业内优秀的生产技术和丰富的使用经验，成为PVC-UH行业标准的主要编写单位，该标准（CJ/T493-2016）于2016年正式颁布。
定义采用小要求强度（MRS）大于等于25MPa的聚氯乙烯混配料为原料，经挤出成型，并具有一体成型的钢骨架密封圈承口结构的管材，简称“PVC-UH管材”规格口径范围DN20mm-1600mm,压力等级0.63MPa-2.5MPa颜色一般情况下，管材颜色为蓝色，也可以协商确定执行标准“JM”高性能硬聚氯乙烯（PVC-UH）管材符合行业标准CJ/T493-2016，产品性能高于国标GB/T10002.1的要求。
性能特点：1良好的卫生性能给水用PVC-UH管采用独特的绿色环保无铅配方体系代替传统的复合铅盐配方体系，因而不会破坏水质，卫生无毒。
2强度高，耐腐蚀PVC-UH管材规定了混配料的定级要求为MRS>25MPa,并根据美国ASTM标准规定了混配料的物理力学性能要求。
产品物理力学性能要求高，检测严格，耐水压，抗冲击，抗拉伸强度均优于常见的管道材料。
3连接可靠，不泄露PVC-UH管材采用钢骨架一体成型胶圈或大口径全塑管件连接，其使用寿命与管材同步，密封性好，保证了整个管道系统50年以上的使用寿命。
4在线水压测试，质量可靠先进的生产工艺，更高检测要求，以及每根管材都以2倍公称压力进行整管在线水压测试，确保出厂产品合格率100%。
应用领域1市政给水管道大口径PVC-UH管材，可替代铸铁管，水泥管，用于供水系统，具有流动性好，耐腐蚀，质量轻等优点。
2建筑给水管道小口径PVC-UH管材，可广泛用于建筑自来水管，具有成本低，耐腐蚀，不需经常维修和更换等优点。

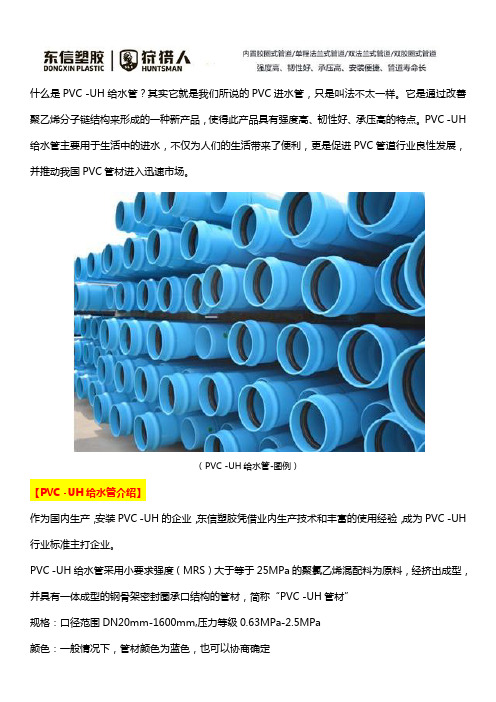

什么是PVC-UH给水管？其实它就是我们所说的PVC进水管，只是叫法不太一样。
它是通过改善聚乙烯分子链结构来形成的一种新产品，使得此产品具有强度高、韧性好、承压高的特点。
PVC-UH 给水管主要用于生活中的进水，不仅为人们的生活带来了便利，更是促进PVC管道行业良性发展，并推动我国PVC管材进入迅速市场。
（PVC-UH给水管-图例）【PVC-UH给水管介绍】作为国内生产，安装PVC-UH的企业，东信塑胶凭借业内生产技术和丰富的使用经验，成为PVC-UH 行业标准主打企业。
PVC-UH给水管采用小要求强度（MRS）大于等于25MPa的聚氯乙烯混配料为原料，经挤出成型，并具有一体成型的钢骨架密封圈承口结构的管材，简称“PVC-UH管材”规格：口径范围DN20mm-1600mm,压力等级0.63MPa-2.5MPa颜色：一般情况下，管材颜色为蓝色，也可以协商确定【PVC-UH给水管应用领域】PVC-UH给水管的应用领域很广泛：1.市政给水管道大口径PVC-UH管材，可替代铸铁管，水泥管，用于供水系统，具有流动性好，耐腐蚀，质量轻等优点。
2.建筑给水管道小口径PVC-UH管材，可广泛用于建筑自来水管，具有成本低，耐腐蚀，不需经常维修和更换等优点。
3.中水及化工介质输送，市政承压排水，排污管道【PVC-UH给水管特点】PVC-UH给水管性能特点如下：1.良好的卫生性能给水用PVC-UH管采用独特的绿色环保无铅配方体系代替传统的复合铅盐配方体系，因而不会破坏水质，卫生无毒。
2.强度高，耐腐蚀PVC-UH给水管规定了混配料的定级要求为MRS>25MPa,并根据美国ASTM标准规定了混配料的物理力学性能要求。
产品物理力学性能要求高，检测严格，耐水压，抗冲击，抗拉伸强度均优于常见的管道材料。
3.连接可靠，不泄露PVC-UH管材采用钢骨架一体成型胶圈或大口径全塑管件连接，其使用寿命与管材同步，密封性好，保证了整个管道系统50年以上的使用寿命。
技术122中国建筑金属结构高性能PVC-UH给水管的开发和应用白德勇1 王全龙2【摘要】本文从配混料、挤出塑化、模具成型三个方面介绍了PVC-UH管材生产技术，分析了现有配套PVC 连接件、管材在工程应用中的优势、弊端及PVC-UH管材的综合性价比等几个涉及管材应用的关键问题，在此基础上提出了技术发展方向。
【关键词】PVC-UH管材；PVC连接件；工程应用；发展方向给水用高性能硬聚氯乙烯（PVC-UH）管材源于西方国家，与PVC-U管材相比，提升了抗内压指标，优化了韧性，增加了内置钢骨架胶圈，在地埋管应用上具有很好的效果。
2016年我国颁布了《给水用高性能硬聚氯乙烯管材及连接件》（CJ/T 493）行业标准，与美国标准相比增加了产品规格和连接件，该管材标准各项指标的要求高。
目前国内少有的几家企业具备全规格、全系列生产能力，PVC-UH管材现在已经应用于远距离输水、城市供水、机场消防供水、管廊给排水项目中[1]。
本文从PVC-UH管材的生产、配套PVC连接件、应用在工程中的优势、弊端、技术发展方向、PVC-UH管材的综合性价比几个方面对高性能PVC-UH给水管的开发和应用进行了总结。
1.PVC-UH管材的生产生产工艺主要包括配混料的制备，挤出机的塑化，模具成型几个方面。
1.1 混配料混配料强度MRS≥25MPa，为了适应模具的压力、停留时间、压缩比的要求，在调配中可将各种产品规格按照口径分组，以满足生产的稳定性及各项指标要求。
按dn20-dn90，dn110-dn315，dn355-dn630，dn710-dn1000，dn1200-dn1600分为五组，以上的要衔接混配料的热稳定、润滑体系，随着大口径的米重增加对挤出机的挤出量增加，在模具内停留的时间大于30min时，要根据混合料的热稳定、润滑体系、温度等综合情况确定生产工艺参数。
特大口径管材模具要采取双分流或星式分流设计理念，避免单层截面过厚压力聚集，形成的料浆温差大，造成断面分解问题，影响分流效果。
PVC-UH给水管的主要材质就是聚氯乙烯，是经过化学方法加工制作出来的，可以用于大型建筑、城市道路、公共场所等地方的给水排水。
目前PVC管材主要有PVC-UH排水管和PVC-UH给水管等，当然还有很多，今天就让我们走进东信塑胶来看一下PVC-UH给水管特点有哪些以及PVC-UH 给水管安全不安全……（PVC-UH给水管-图例）PVC-UH给水管与PVC-UH排水管的区别与特点PVC-UH给水管是用来做给水用的，也有部分用于农田灌溉，与排水管最大的区别就是需要能承受压力，如果是给水工程上还需要有卫生指标，无毒等检测指标。
PVC-UH排水管是用来排水用的，主要用于房地产项目上的排水，雨水，小区排水等，对管材本身没有压力和卫生指标要求，区别管材的质量好坏主要看韧性，拉伸等。
PVC-UH给水管特点1.机械强度大：管材具有良好的耐压性能，抗冲击性能和抗拉伸强度性能。
2.施工简易：管道连接施工迅速容易，施工工程费低廉。
3.造价低廉：价格低，而且运输、施工方便，使用寿命长，因此总体造价低廉。
4.不影响水质：由溶解试验证实不影响水质，适宜大面积推广应用。
5.质轻，搬运装卸便利：密度较小，搬运、装卸、施工方便。
6.耐腐蚀性优良：具有优异的耐酸、耐碱、耐腐蚀性，对于化学工业之用途甚为适合。
7.流体阻力小：管材内壁光滑，其粗糙系数仅为0.009，流体阻力小，有效地改善了管网的水力条件，减少了系统运行费用。
PVC-UH排水管特点1.材料氧指数高，具有自熄性。
2.管道线膨胀系数小，为0.07mm/℃，受温度影响变形量小。
导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。
3.管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
4.管材表面硬度和抗拉强度优，管道安全系数高。
5.抗老化性好，正常使用寿命可达50年以上。
6.管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业污水排放及输送。
7.管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
汕头市胜达塑胶制品厂有限公司PVC-U通信电缆管道产品性能及主要技术参数1 概述1.1 技术描述硬聚氯乙烯（PVC-U）地下通信电缆用管道采用PVC树脂为主要原料，加入生产管道所必须的适量添加剂组成混合料，不允许在混合料中加入增塑剂，保证了PVC-U地下通信电缆用管道的阻燃性能和耐冲击稳定性，管材具有耐压强度高、内外壁光洁度好、流体阻力小、能有效保护通信电缆、重量轻、安装方便快捷、使用寿命长、综合费用低等特点，在规定的管材适用压力范围内可作为通信电缆的管道用途。
1.2 执行标准1.2.1 管材执行YDT 841.2-2008 《地下通信管道用塑料管第2部分：实壁管》国家标准。
1.3 材料1.3.1 管材和管件生产原料以PVC树脂为主，加入为生产符合标准规定的管材和管件所必须的适量添加剂组成的混合料，混合料中不允许加入增塑剂。
1.4 接口形式1.4.1 承插式溶剂粘接连接管外径dn63mm以下（含dn63mm）的PVC-U给水管道管材和管件以及dn75mm以上（含dn75mm）给水管道管材与管件的连接，基本上都是采用承插式溶剂粘接连接。
采用承插式溶剂粘接连接应选用PVC-U给水管道专用的溶剂粘接剂，粘接前，先将被粘接的管材插口端面切平并清理至不沾油污和水，保持清洁干燥备用，再将用于粘接连接的管件承口清理至不沾油污、水和其他杂质备用。
用小刷子蘸上溶剂粘接剂，由内到外均匀地先涂抹管件承口内表面，再涂抹管材插口外表面，涂抹完毕后立即将管材插入管件承口内，待固化稳定后方可松开。
涂抹溶剂粘接剂要适量，不宜太多，插入连接时，要用力，要边旋转边插入，大约旋转1/4圈位置为宜。
进行溶剂粘接连接的工作场所应禁止明火，应通风，应防雨淋和曝晒，冬季气温在0℃以下时，溶剂粘接剂应采用非明火方式适当加温后使用。
2 技术要求2.1 技术描述2.1.1 管材2.1.1.1 管材一般为白色和灰色、色泽应基本一致。
2.1.1.2 管材按连接型式分为弹性密封圈连接型和溶剂粘接型两大类。
大家应该对PVC-UH排水管有一定的认识吧，今天主要和大家分享一下PVC-UH排水管五大优势。
PVC管材作为目前市场上使用非常广泛的一种新型管材，不仅在逐渐的替代传统管材，而且也受到了大众的认可与青睐，这也得归功于PVC-UH排水管自身的优势。
好了，话不多说，我们还是一起来看一下吧。
（PVC-UH排水管-图例）PVC-UH排水管五大优势PVC-UH排水管作为目前市场上应用广泛的装修管材之一，有很多厂家都有生产，那么是什么原因让PVC-UH排水管有如此广泛的运用呢，下面就由东信塑胶来为大家分享一下PVC-UH排水管五大优势吧。
优势一：良好的排水性能根据环水膜重力理论计算，排水水膜流过流面积不超过立管断面积的1/3~1/4时，塑料立管的排水最大通水能力比铸铁管增加60,同时不致造成水封的破坏，因此，对于同样当量的排水量而言，其排水管管径可以较铸铁管管径小，或同样管径在规范许可范围内可尽量采用较小坡度，由此可以增加空间净高，对使用者而言更为有利，增强了建筑的使用功能。
优势二：管材轻、施工方便长期以来，排水铸铁管由于比重较大，且安装时需打麻、调制接口材料、捻口、养护，施工时不仅工作繁重，而且安装时间很长，使施工效益明显降低。
而PVC-UH排水管比重为1.4t/m3左右，仅为铸铁管管材的l／5，同样长度的塑料管要比铸铁管轻得多，安装时只需人工搬运，而且PVC-UH排水管采用的是承插式溶粘接口，同时，其标准长度比铸铁管长，减少了接口数量，减少了安装工序。
例如：一根标准6m长的DN110的塑料管只需一人即可安装完成，而铸铁管则要2~3人，这样工程安装时间可减少60以上，安装费用也可降低50％以上，对于施工单位，可节省开支，降低成本，缩短工程周期，也提高了建筑物的经济性。
优势三：经济、美观按目前的市场情况，PVC-UH排水管价格仅为铸铁排水管的80左右，也就是说，单位造价每千平方米建筑面积节省建筑费用较同铸铁排水管造价降低700元左右。
在水利工程方面，管道是一定会应用到的，而市面上有多种材料可以供用户选择。
当大家在选择管道材质的时候，一定要有侧重点，建议不要选择传统的管道了，因为这些管道已经或多或少的暴露出了一些弊端。
市面上的新型管材有很多，比如说非常火爆的PVC管，鉴于水利工程大部分是排水所用，所以我们今天主要来看一下PVC-UH排水管的介绍：（PVC-UH排水管-图例）【PVC-UH排水管】PVC-UH排水管一般适用于地下综合管廊中给水管线敷设，综合管廊中管道寿命如何能够匹配管廊的设计寿命是目前应当探讨的一个话题。
目前的学术研究大多停留在如何建好管廊主体建设、管线如何划舱的层面上，但对于PVC-UH排水管寿命的讨论却鲜有耳闻。
综合管廊属于封闭式结构，后期管道出现破损维修也会是很麻烦的一件事。
如何确保管材具有较长的使用寿命是优先需要考虑的问题。
如今地下管廊大部分以铁管为主，在管道敷设进管廊之后要定期做防腐，但其本身材质限定了其寿命在20-30年左右，在管廊设计寿命100年的前提下，无疑不能满足管廊运行百年的要求。
在管道寿命临近时，全面更换管材无疑将会是一笔很大的工程，在管廊投资难以看到回报的现状下，如此大面积增加成本是投资方不愿意看到的。
因此采用连接可靠，设计寿命长(100年)的塑料管材才是地下管廊应该着重考虑的。
在此背景下，住建部2016年颁发的行业标准CJ/T493-2016《给水用高性能硬聚氯乙烯管材及连接件》中明确指出，PVC-UH管材适用于管廊铺设。
该管材与现有管廊中铸铁管材、钢制管材的焊接方式不同，PVC-UH排水管材采用的是钢骨架一体成型的密封圈连接，管材采用承插方式，承口端的密封圈在管材扩口时就成型为一体，稳固不会松动。
地下管廊中管材的应用需要解决两个问题：1.管材接口的密封性：不脱开、不泄露。
2.管材有稳固的外部支撑。
在研发过程中，PVC-UH排水管材都将以上两个问题进行了针对性解决。
上文提到的独特的连接结构，保证了连接的稳定。
PVC-UH给水管本身是一种很环保且方便的管道，可以用于各种大型场所以及家庭给水，由于现在市场上出现了许多的PVC-UH给水管的生产厂家，质量参差不齐，所以人们在进行辨别的时就没有一个衡量标准，所以今天东信塑胶来给我们讲解一下PVC-UH给水管优点有哪些，好让我们在以后的生活中对其有一个正确的衡量方法。
（PVC-UH给水管-图例）PVC-UH给水管介绍PVC-UH给水管是什么样的，听听东信塑胶的负责人是怎么说的。
PVC-UH给水管材（高性能硬聚氯乙烯给水管）采用聚氯乙烯高分子材料，添加必要的助剂，MRS ≥25Mpa经挤出加工成型，它作为一种新型创新的供水管材，在传统PVC-U管材及PVC-M管材的基础上提高了产品的力学性能、改进了管材连接方式。
PVC-UH供水管材是通过改善聚氯乙烯分子链结构，使产品具有强度高、承压高、环刚度，有较好的内外压，适合管廊内架设铺装，韧性好、模量高、收缩性小，具有45以上的环柔性能，具有较好的耐冲击性能，适合管廊内温度变化带来的材料应力释放；选用内置式塑料检查井，具有高压密封性能，确保管道系统性密封；安装方便施工快，维护成本低的优势；管道系统设计寿命≥50年，具有投资低、高性价比的优势。
“狩猎人”PVC-UH管材外径范围：dn20mm~dn1600mm，3000mm口径研发中，压力等级：0.63MPa~2.5MPa。
管材每根标准长度为6米、9米、12米，颜色为蓝色。
管材连接方式分为溶剂胶粘式、弹性密封圈式、一体式胶圈连接。
另外可通过法兰或其他适当的适配器与铸铁管等其他类型管材连接。
PVC-UH给水管适用范围PVC-UH给水管适用范围主要为水利工程，工业供水工程，城市管网建设项目。
PVC-UH给水管六大优点优点一：PVC-UH给水管具有优异的抗冲击性能管件柔韧性较好，良好的柔韧性大大提高了抗冲击性能，可有效抵抗外力冲击，保证管道安全。
有点二：PVC-UH给水管具有优异的抗开裂性能和耐点载荷能力管件耐点载荷和耐环境应力开裂性能高，可保证管线安全、长期、可靠的运行。
硬聚氯乙烯(PVC-U)管材性能及质量检测的研究综述摘要：硬聚氯乙烯（PVC-U）管材是一种广泛应用于城市和工业领域的塑料管材。
该管材具有优异的耐腐蚀性、耐热性、隔音性能以及流体阻力小等特点，且使用寿命长、成本低廉，因此被广泛应用于市政、建筑、农业、化工等领域。
但是，PVC-U管材在使用过程中也会出现不同程度的变形、断裂等问题，严重影响管道系统的安全可靠运行。
本文旨在从PVC-U管材的化学结构、物理性能以及市场应用情况等方面入手，系统阐述PVC-U管材的性能特点和主要缺陷，并对PVC-U管材的质量检测与性能评价方法进行探究，以期为相关领域的研究和实践提供有价值的参考和借鉴。
关键词：(PVC-U)管材；性能；检测随着城市化进程的不断发展，各种管道系统在人们生活和工业生产中扮演着越来越重要的角色。
而硬聚氯乙烯（PVC-U）管材作为一种成本较低、使用寿命长、维护方便等优点明显的管材，在市政、建筑、农业、化工等领域广泛应用。
但是，由于PVC-U管材在生产、运输、安装等过程中容易受到外界环境温度、压力等因素的影响，导致其物理、化学性能的变化，从而使其存在一定的质量问题。
为了保障PVC-U管材的安全可靠运行，对其进行质量检测与性能评价十分必要。
目前，关于PVC-U管材的性能研究和质量检测方法已经有了一定的进展，但是仍然需要进一步深入探究和完善。
一、(PVC-U)管材性能及质量检测的问题（一）管材尺寸不标准(PVC-U)管材是一种常见的塑料管材，具有重量轻、安装方便、耐腐蚀、绝缘等特点。
在管材的性能及质量检测中，尺寸检查是非常关键的一个环节，因为管材内径、壁厚、长度等尺寸不符合标准可能会影响管道系统的正常运行，导致漏水或者其他安全问题。
在进行(PVC-U)管材的尺寸检查时，需要使用相应的检测工具和设备，根据相关的标准和规范对管材的内径、壁厚、长度等尺寸进行检测和比对，以确定管材是否符合要求。
如果发现管材的尺寸不符合标准，就需要及时对管材进行修整或更换，保障管道系统的正常运行[1]。
管道在我们的生活以及工业上的用途非常的大，而PVC管是市面上非常好的材质之一。
PVC管也分为PVC-UH给水管和PVC-UH排水管，其实这两种管材基本上是相似的，就是一个管进水，一个管出水。
我们就拿PVC-UH给水管简单说明一下：它采用独特的绿色环保无铅配方体系代替传统的复合铅盐配方体系，因而不会破坏水质，卫生无毒。
（PVC-UH给水管-图例）【PVC-UH给水管特点】PVC-UH给水管是一种新型的防腐材料管道，它具有：1.强度高：给水用PVC-UH管具有良好的耐水压、抗冲击、抗拉伸强度。
2.耐腐蚀好：PVC-UH管配方中仅含有少量无机材料，相当于纯塑料组分，因此具有极强的耐腐蚀性能，能耐强酸、强碱。
3.连接可靠、不泄漏：采用独特的一体成型的钢骨架密封圈或全塑连接件连接，密封性好。
4.质量可靠：先进的生产工艺及严格的检测，每根管材均完成整管水压性能检测，确保出厂产品合格率100。
5.良好的卫生性能：给水用PVC-UH管采用独特的绿色环保无铅配方体系代替传统的复合铅盐配方体系，因而不会破坏水质，卫生无毒。
6.大口径规格：相比PVC-U，增加了800-1600mm的可选择性。
东信塑胶公司拥有一支团结的管理团队、求实创新的技术团队和专业精干的营销团队。
坚持“以质量求生存，以“信誉求发展”的经营理念，以“专业、创新、用心、共赢”为发展理念。
愿与广大朋友们真诚合作，共创辉煌。
【PVC-UH给水管施工注意事项】PVC-UH给水管在施工过程中会有一些注意事项：1.生产流程原料+助剂配制→混合→输送上料→强制喂料→锥型双螺杆挤出机→挤出模具→定径套→喷淋真空定型箱→浸泡冷却水箱→油墨印字机→履带牵引机→抬刀切割机→管材堆放架→成品检测包装。
2.PVC-UH给水管的管壁不能出现气孔和裂口，也不能出现分界变色线和明显的杂质，这样的管材可能存在较大的质量问题，造成很严重的隐患。
3.PVC-UH给水管在安装选择上应保持色泽上的一致。
