聚氯乙烯ppt课件
- 格式：ppt
- 大小：1.88 MB
- 文档页数：32
下载文档原格式
合集下载
pvc基础知识实用PPT文档
2．临近交割期的交易保证金
为了保证 者在实物交割环节履约，避免交割月份合约出现较大风险 ，国内各交易所通常按照该合约上市交易的“一般月份”（交割月前一 个月份以前的月份）、“交割月前一个月份”、“交割月份”三个时间段 对保证金分别进行设定。
3．随着合约持仓量的变化调整交易保证金
随着合约持仓量的增大，交易所会逐步提高交易保证金。我们进行 PVC期货合约保证金标准的设计时，充分借鉴我所豆油、LLDPE，以及 郑州商品交易所的PTA等现有品种的风险控制标准，同时，着重考虑 了PVC现货市场规模以及产业特点。
前一个月份以前的月份）、“交割月前一个月份”、“交割月份”三个时间段对保证金分别进行设定。
它又是主要的耗氯产品之一，在一定程度上影响着氯碱工 是我国第一、世界第二大通用型合成树脂材料，与聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）和ABS（丙烯腈--丁二烯--苯乙烯 业的发展。 树脂单体共聚合而成 ）统称为五大通用树脂 。
pvc期货基础知识
班级：金融11406 姓名：安娜
PVC的简介
✓ 聚氯乙烯(Polyvinyl Chloride，简称PVC)，是一种无毒、无臭的白色粉末。是我国第 一、世界第二大通用型合成树脂材料，与聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯 （PS）和ABS（丙烯腈--丁二烯--苯乙烯树脂单体共聚合而成 ）统称为五大通用树脂 。
PVC期货交易保证金制度：
交易保证金制度设计 我国期货市场起步较晚，市场信用体系尚不完善，因此国内各交易所 的风险控制制度，特别是保证金制度相对较为严格。根据多年来的运 行经验，该保证金管理体系完全能够抵御来自于市场的各种风险。
1．一般月份的交易保证金 保证金标准与涨跌停板幅度密切相关，即保证金标准须高于涨跌停板 幅度才可能控制价格波动风险。目前，大商所各品种最低交易保证金 标准均为其涨跌停板幅度的1.25倍。根据期货市场运行经验，在保证 控制各种市场风险的前提下，稍低的保证金水平更容易吸引 者参与 。通常，期货经纪公司在交易所收取保证金的基础上向客户加收3％ 的保证金。如果交易所将PVC保证金设置为5％，会员将向客户收取8 ％的保证金，足以抵御4％的每日价格波动。因此，我们将PVC期货合 约的最低交易保证金标准设定为5％。
第二章 聚氯乙烯生产PPT课件
22
2 氯乙烯合成
电
生产水 废液
石
发生器
粗C2H2
电石渣
外运
乙炔气柜
次氯酸钠 NaOH
冷却洗涤
乙炔压缩
粗C2H2
乙炔清净
HCL90-94% 不含游离氯
C2H2≥98.5% 不含S.P
HCL
HCL
氯化氢冷却
混合脱水
防空 净化气
尾气回收
尾气
VCM储槽
精VCM
VCM≥99.95% 含C2H2＜0.001% 含高沸物＜0.01%
约390～400 Kcal的热量。氯化氢还极易与空气中的
水分结合生成白色的烟雾（酸雾）。氯化氢在干燥状 态下几乎不与金属作用，但在含水或溶于水时，表现 出盐酸的性质，具有强腐蚀性，能与大多数金属反应 生成相应的盐类物质；与金属氧化物、碱生成盐和水。
9
二 聚氯乙烯生产技术
• 1 电石法PVC的生产前景
4
• 在PVC用途消费中软制品约占总消费量的30-35%， 用量最大的是膜和片；硬制品约占总消费量的6065%，用量最大的是管材和管件。大的消费市场是建 筑行业，约占PVC总消费量的55%，主要用于管材、 管件、板材、型材等；装修行业约占总消费量的8%； 电气电缆约占7%；家具装璜约占5%；其他为25%。
CaC2+ 2H2O
C2H2 ＋ Ca（OH）2 + 31kcal/mol
CH≡CH+HCl
HgCl2触媒
CH2=CHCl + 29.8kcal/mol
水、助剂
nCH2=CHCl
（ CH2CHCl ）n + 23kcal/mol
20
2 生产单元
聚氯乙烯ppt课件
17
CH2
CH
n
Cl
英文名称：polyvinyl chloride, 简称PVC 4
PVC塑料是以PVC树脂为基料，与稳定剂、 增塑剂、填料、着色剂及改性剂等多种 助剂混合，经塑化、成型加工而成。
<二> PVC树脂的聚合方法
悬浮法（S-PVC），生产80％的PVC
PVC的聚合 方法
乳液法 （E-PVC），生产10％的PVC 本体法（M-PVC），生产～10％的PVC
13
PVC的应用
PVC的用途极为广泛，是目前用量仅次于 PE的第二大用量的树脂材料。
PVC的性能优势。
力学性能大范围可调：从硬质到软质
电绝缘性优良 耐酸碱、耐溶剂性良好
差于PP和PE
阻燃性好 14
PVC的主要应用领域
建筑领域——门窗异型材、塑料水管 化工设备——化工管道、容器 电器、电缆绝缘（代替大部分橡胶） 汽车工业——内装饰材料：方向盘握把、仪表盘、
溶液法，因为对环境有污染，目前已不采用。 5
6
PVC的H结构
尾
<1一. >基链本结特构征CH2 C + CH2
头
CHCl
PVC是VCM单体多C数l以头-尾结构相联的
线形聚合物。
对于PVC来讲，聚合反应的温度是控制分 子量和链结构的决定因素。
头-头结构
聚合反应温度
分子量
7
2. 立构规整结构
随着聚合反应温度的降低，间规立构规整 度提高。
例如：在 -60oC聚合而成的PVC，间规立构规整 度高达65％。
8
<二> 聚集态结构 1. 基本特征 PVC是含有少量结晶结构的无定形聚合物。
2. 无定形结构 通用PVC的Tg在70～80oC；
CH2
CH
n
Cl
英文名称：polyvinyl chloride, 简称PVC 4
PVC塑料是以PVC树脂为基料，与稳定剂、 增塑剂、填料、着色剂及改性剂等多种 助剂混合，经塑化、成型加工而成。
<二> PVC树脂的聚合方法
悬浮法（S-PVC），生产80％的PVC
PVC的聚合 方法
乳液法 （E-PVC），生产10％的PVC 本体法（M-PVC），生产～10％的PVC
13
PVC的应用
PVC的用途极为广泛，是目前用量仅次于 PE的第二大用量的树脂材料。
PVC的性能优势。
力学性能大范围可调：从硬质到软质
电绝缘性优良 耐酸碱、耐溶剂性良好
差于PP和PE
阻燃性好 14
PVC的主要应用领域
建筑领域——门窗异型材、塑料水管 化工设备——化工管道、容器 电器、电缆绝缘（代替大部分橡胶） 汽车工业——内装饰材料：方向盘握把、仪表盘、
溶液法，因为对环境有污染，目前已不采用。 5
6
PVC的H结构
尾
<1一. >基链本结特构征CH2 C + CH2
头
CHCl
PVC是VCM单体多C数l以头-尾结构相联的
线形聚合物。
对于PVC来讲，聚合反应的温度是控制分 子量和链结构的决定因素。
头-头结构
聚合反应温度
分子量
7
2. 立构规整结构
随着聚合反应温度的降低，间规立构规整 度提高。
例如：在 -60oC聚合而成的PVC，间规立构规整 度高达65％。
8
<二> 聚集态结构 1. 基本特征 PVC是含有少量结晶结构的无定形聚合物。
2. 无定形结构 通用PVC的Tg在70～80oC；
常见聚合物材料ppt课件
.
31
聚丙烯腈
聚丙烯腈纤维（腈纶）是合成纤维中的主要品 种之一，由于纯聚丙烯腈所制成的纤维质脆且 不易染色，因此一般所述聚丙烯腈纤维是指丙 稀腈含量在85％以上的共聚纤维。
聚丙烯腈纤维的耐候和耐光性能优良，化学稳 定性好，不发霉，不怕虫蛀。聚丙烯腈纤维膨 松、卷曲、柔软，极似羊毛，强度高于羊毛， 相对密度比羊毛低。主要用途是代替羊毛，或 与羊毛混纺。
PP熔体的粘度对剪切速率的依赖性比对 温度的依赖性大。
.
9
4. 聚苯乙烯（Polystyrene-PS）
通用级聚苯乙烯为硬、脆、透明的无定 型热塑性塑料。无色、无味、无毒，易 燃烧，燃烧时冒黑烟，有特殊气味，敲 击时有金属声，断口出现光泽，易于染 色。
PS的熔融温度为150～180℃，热分解温 度300℃，长期使用温度60～80℃。
.
10
工业上生产PS 的方法主要为悬浮聚合法 和本体聚合法。
PS具有较好的流动性，成型性能良好， 成型温度范围宽，热稳定性好，吸湿性 低，成型前无需干燥。成型时应注意所 产生的定向及内应力。
.
11
ABS树脂：
ABS是微黄色或白色、不透明、无毒、无味 的热塑性树脂。丙烯晴（A）具有耐化学腐 蚀性和一定的表面硬度；丁二烯（B）赋予 树脂弹性和良好的冲击性能；苯乙烯（S） 则使树脂具有刚性和流动性。ABS并非三种 单体的简单共聚物或共混物，而是玻璃态 聚合物连续相中分散着橡胶相的高分子。
常见聚合物材料
.
1
常用热塑性塑料
1. 聚氯乙烯（Polyvinyl chloride-PVC）
典型的极性无定型聚合物，无毒、无臭的白色粉 末，难燃，离火即熄，火焰上黄下绿，冒黑烟， 燃烧时变软，发出刺激性酸味，滴下能拉丝的胶 质。
聚氯乙烯的生产知识及发展方向课件
特种聚氯乙烯的发展
特种聚氯乙烯是指具有特殊性能和用途的聚氯乙烯树脂， 如阻燃聚氯乙烯、耐高温聚氯乙烯、导电聚氯乙烯等。这 些特种聚氯乙烯具有优异的性能，可满足不同行业的需求。
未来发展方向：加强特种聚氯乙烯的研发力度，提高其性 能和降低成本，拓展其在环保、新能源、航空航天等领域 的应用。
聚氯乙烯的功能化发展
包装行业
食品包装、药品包装等领 域广泛应用聚氯乙烯制品， 对聚氯乙烯的需求保持稳 定增长。
农业行业
农用薄膜、灌溉管道等农 业设施的普及，使得聚氯 乙烯在农业领域的需求不 断扩大。
聚氯乙烯的生产成本
原料成本
01
聚氯乙烯的主要原料是石油和天然气，其价格波动对生产成本
产生直接影响。
能源成本
02
生产过程中需要消耗大量能源，如电力和蒸汽，能源价格的上
聚氯乙烯的回收利用
物理回收
通过清洗、破碎、熔融等物理方法将 聚氯乙烯废料重新加工成制品，这种 方法简单易行，但回收率较低。
化学回收
将聚氯乙烯废料在高温和催化剂的作 用下裂解成单体或小分子，再通过聚 合反应生成高分子材料，这种方法回 收率高，但技术难度较大。
聚氯乙烯的替代品研究
生物降解塑料
利用生物技术合成的新型塑料，能够在自然环境中降解，减少白 色污染。
04
聚氯乙烯的环保问题及解 决方案
聚氯乙烯生产中的环保问题
废气排放
聚氯乙烯生产过程中会产生大量 废气，其中含有有毒有害物质，
对环境和人体健康造成威胁。
废水处理
聚氯乙烯生产过程中产生的废水含 有高浓度的有机物和重金属，处理 难度大，容易造成水体污染。
固体废弃物
聚氯乙烯生产过程中产生的固体废 弃物包括废催化剂、废吸附剂等， 处理不当会对环境造成二次污染。
聚氯乙烯--ppt
编 比较项目 号
XJ型
SG型
1 吸收增塑剂 6%~13%，吸收慢 13%~15%，吸收快
2 捏合溶胀
在增塑剂中溶胀起点 起点与终点温度都可
及终点温度较高，捏 低20°C左右，捏合溶
合溶胀速度慢
胀速度快
3 捏合料输送 料细易结团粘壁
干而松，不易粘壁， 输送量大4 挤出机加料 动性差，易架桥 流动性好，进料快
3.喷雾干燥器的原理：
当料液被送到高速放置雾化器圆盘上，受到离心力的作用。 料液在雾化器旋转面上向四周迅速伸展为薄膜，并不断地 加速向雾化器圆盘边缘运动，离开雾化器圆盘边缘时，料 液膜被雾化成雾滴，雾滴的大小与圆盘旋转速度和加料量 有关，通常旋转圆盘边缘线速度达60米/秒以上。旋转雾化 器加料要均匀，不能忽多忽少。
2021/3/11
19
移动式（038-12型）
固定式（038-11型）
2021/3/11
20
2.结构
由叶轮、风筒、后导流器、喷雾装置及支架等部分组成， 采用新型叶轮，高性能后导流器和新型电机支持结构，风机 效率高，风机效率高，成雾稳定，雾量调节范围大操作简易， 使用方便，雾滴直径均匀。雾滴直径90℅以上小于0.1㎜,用 水量在20～50 kg/ h，水源要求清洁，但不要求压力。
热膨胀系数 (α) 8 10-5 /K
2021/3/11
1
二.聚氯乙烯物理和化学性质
稳定;不易被酸、碱腐蚀；对热比较耐受
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐 浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％ 的氢氧化钠）、机械强度及电绝缘性良好的优点。但其耐热性 较差，软化点为80℃，于130℃开始分解变色，并析出HCI。 具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水 汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、 50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学 腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃 和芳香烃等有机溶剂
聚氯乙烯 PPT课件
XJ型和SG型PVC树脂性能比较
编号 比较项目
XJ型
SG型
1 表观密度/（g/ml）
0.55~0.7
0.4~0.55
2 粒子直径/µｍ30~1源自050~1503水萃取液电导率/（S·cm- 5~10×10-5
1~4×10-5
1）
4 鱼眼及晶点
多
少
5 白度/%
一般在70%左 70~86 右
6 粒子显微镜观察 7 “细胞”结构
热膨胀系数 (α) 8 10-5 /K
.
1
二.聚氯乙烯物理和化学性质
稳定;不易被酸、碱腐蚀；对热比较耐受
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐 浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％ 的氢氧化钠）、机械强度及电绝缘性良好的优点。但其耐热性 较差，软化点为80℃，于130℃开始分解变色，并析出HCI。 具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水 汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、 50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学 腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃 和芳香烃等有机溶剂
4.PVC硬材和板材
PVC中加入稳定剂、润滑剂和填料，经混炼后，用挤出机 可挤出各种口径的硬管、异型管、波纹管，用作下水管、饮 水管、电线套管或楼梯扶手。将压延好的薄片重叠热压，可 制成各种厚度的硬质板材。板材可以切割成所需的形状，然 后利用PVC焊条用热空气焊接成各种耐化学腐蚀的贮槽、风 道及容器等。
2.聚氯乙烯管材
在众多的聚氯乙烯制品中，聚氯乙烯管道是其第二大消 费领域，约占其消费量的20％左右。在我国，聚氯乙烯管 较PE管和PP管开发早，品种多，性能优良，使用范围广， 在市场上占有重要位置。
编号 比较项目
XJ型
SG型
1 表观密度/（g/ml）
0.55~0.7
0.4~0.55
2 粒子直径/µｍ30~1源自050~1503水萃取液电导率/（S·cm- 5~10×10-5
1~4×10-5
1）
4 鱼眼及晶点
多
少
5 白度/%
一般在70%左 70~86 右
6 粒子显微镜观察 7 “细胞”结构
热膨胀系数 (α) 8 10-5 /K
.
1
二.聚氯乙烯物理和化学性质
稳定;不易被酸、碱腐蚀；对热比较耐受
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐 浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％ 的氢氧化钠）、机械强度及电绝缘性良好的优点。但其耐热性 较差，软化点为80℃，于130℃开始分解变色，并析出HCI。 具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水 汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、 50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学 腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃 和芳香烃等有机溶剂
4.PVC硬材和板材
PVC中加入稳定剂、润滑剂和填料，经混炼后，用挤出机 可挤出各种口径的硬管、异型管、波纹管，用作下水管、饮 水管、电线套管或楼梯扶手。将压延好的薄片重叠热压，可 制成各种厚度的硬质板材。板材可以切割成所需的形状，然 后利用PVC焊条用热空气焊接成各种耐化学腐蚀的贮槽、风 道及容器等。
2.聚氯乙烯管材
在众多的聚氯乙烯制品中，聚氯乙烯管道是其第二大消 费领域，约占其消费量的20％左右。在我国，聚氯乙烯管 较PE管和PP管开发早，品种多，性能优良，使用范围广， 在市场上占有重要位置。
聚氯乙烯ppt下载
第二章 聚氯乙烯的聚合机理
内容
2.1 定义 2.2 聚氯乙烯的合成过程 2.3 聚氯乙烯的自由基聚合机理
2.1 聚氯乙烯定义
聚氯乙烯树脂是氯乙烯单体（vinyl chloride monomer, 简称VCM）在过氧化物、偶氮化合物等引发剂；或在光、 热作用下按自由基聚合反应机理聚合而成的聚合物。 PVC塑料是以PVC树脂为基料，与稳定剂、增塑剂、填料、 着色剂及改性剂等多种助剂混合，经塑化、成型加工而 成。
引发剂：过氧化物、偶氮化合物等 稳定剂：防止聚氯乙烯的降解。 增塑剂：提高加工性，柔韧性，延展性。 填充剂：降低成本、提高力学性能。
2.2.3 PVC的加工助剂
润滑剂：减少加工中树脂颗粒间和熔体聚合物 分子间摩擦产生的热效应，避免塑料对加工设备 金属表面的黏着，例如硬脂酸盐及矿物油。 着色剂：对性能无影响。
2.3 聚氯乙烯的自由基聚合机理
H CH2=C δ+ δ-
Cl
CH2＝CH－Cl中氯原子的诱导效应是吸电子，而 共轭效应却有供电性，但两者均较弱。
氯乙烯只能进行自由基聚合反应。
（1） 链引发反应
（2）链增长反应
（2）链增长反应
（3）链终止反应
偶合终止：两链自由基的 独电子相互结合成共价键的终止反应
聚氯乙烯(PVC)
姓名：杨玉洁 学号：15451283273 时间：2015.10.15
目录第一Biblioteka 第二章 第三章 第四章 第五章 第六章 第七章
PVC的发展史 PVC的聚合机理 PVC的聚合方法 PVC的结构 PVC的性能 PVC的改性 PVC的应用
第一章 PVC的发展史
1835年，法国化学家雷诺（V Regnault）首先 发现了氯乙烯（VC），1838年第一次发现在光 作用下使氯乙烯聚合。
PVC生产工艺简介PPT课件
CaO+2H2O→Ca(OH)2 CaS+2H2O→Ca(OH)2+H2S↑ CaP2+6H2O→3Ca(OH)2+2PH3↑ Ca3N2+6H2O→3Ca(OH)2+2NH3↑ Ca2Si+4H2O→2Ca(OH)2+SiH4↑ Ca3As2+6H2O→3Ca(OH)2+2AsH3↑
电石库 发生器
64
62.5
35.5
58.5
40
1.02T
1T
0.57T
0.94T
0.64T
CaO + 3C CaC2+ CO↑
CaC2+2H2O Ca(OH)2+C2H2↑
2NaCl + 2H2O →2NaOH+Cl2↑+H2↑
Cl2 + H2 → 2HCl
C2H2 + HCl
C2H3Cl
二合一送来的氯化氢和乙炔送来的乙炔 按1:1.05~1.10的配比在混和器混合，经脱 水、预热后从上层进入转化器，在氯化 汞触媒的催化作用转化为氯乙烯。
精馏塔
PVC生产
聚合
工艺原理 聚合方法——悬浮聚合（80%的PVC采用悬浮聚合法，其他方法有本体聚合、乳
液聚合等） 单体以液滴状悬浮于水中的聚合，体系主要由单体、引发剂、水和分散剂四组
电石生产
电石反应方程式： CaO + 3C
CaC2+ CO ↑+10800千卡
生石灰和含碳原料(焦炭、无烟煤或石油焦)在电石炉内，依靠电弧高温 熔化反应而生成电石。电弧和电阻所产生的热量要把炉料加热至19002200℃，极为耗电。
物料衡算和消耗问题
电石库 发生器
64
62.5
35.5
58.5
40
1.02T
1T
0.57T
0.94T
0.64T
CaO + 3C CaC2+ CO↑
CaC2+2H2O Ca(OH)2+C2H2↑
2NaCl + 2H2O →2NaOH+Cl2↑+H2↑
Cl2 + H2 → 2HCl
C2H2 + HCl
C2H3Cl
二合一送来的氯化氢和乙炔送来的乙炔 按1:1.05~1.10的配比在混和器混合，经脱 水、预热后从上层进入转化器，在氯化 汞触媒的催化作用转化为氯乙烯。
精馏塔
PVC生产
聚合
工艺原理 聚合方法——悬浮聚合（80%的PVC采用悬浮聚合法，其他方法有本体聚合、乳
液聚合等） 单体以液滴状悬浮于水中的聚合，体系主要由单体、引发剂、水和分散剂四组
电石生产
电石反应方程式： CaO + 3C
CaC2+ CO ↑+10800千卡
生石灰和含碳原料(焦炭、无烟煤或石油焦)在电石炉内，依靠电弧高温 熔化反应而生成电石。电弧和电阻所产生的热量要把炉料加热至19002200℃，极为耗电。
物料衡算和消耗问题
聚氯乙烯 ppt
在增塑剂中溶胀起点 起点与终点温度都可 及终点温度较高， 20° 左右， 及终点温度较高，捏 低20°C左右，捏合溶 胀速度快 合溶胀速度慢 料细易结团粘壁 流动性差， 流动性差，易架桥 干而松，不易粘壁， 干而松，不易粘壁， 输送量大 流动性好， 流动性好，进料快
3 4 5
捏合料输送 挤出机加料 塑化性能
2.聚氯乙烯管材 2.聚氯乙烯管材
在众多的聚氯乙烯制品中， 在众多的聚氯乙烯制品中，聚氯乙烯管道是其第二大消 费领域，约占其消费量的20 左右。在我国， 20％ 费领域，约占其消费量的20％左右。在我国，聚氯乙烯管 PE管和PP管开发早 品种多，性能优良，使用范围广， 管和PP管开发早， 较PE管和PP管开发早，品种多，性能优良，使用范围广， 在市场上占有重要位置。 在市场上占有重要位置。
XJ型和SG型PVC树脂性能比较 XJ型和SG型PVC树脂性能比较 型和SG
编号 1 2 3 4 5 6 比较项目 表观密度/（g/ml） 粒子直径/µｍ 鱼眼及晶点 白度/% 粒子显微镜观察 XJ型 0.55~0.7 30~100 多 呈玻璃球或冰 糖屑，表面光 滑 一般呈单细胞 几乎无孔隙 SG型 0.4~0.55 50~150 1~4×10-5 少 呈棉花状，表 面毛糙不规则 一般呈多细胞 有较大孔隙
水萃取液电导率/（S·cm-1）5~10×10-5
一般在70%左右 70~86
7 8
“细胞”结构 次级粒子间孔隙
XJ型和SG型PVC树脂加工性能比较 XJ型和SG型PVC树脂加工性能比较 型和SG
编 号 1 2 比较项目 吸收增塑剂 捏合溶胀 XJ型 XJ型 6%~13%， 6%~13%，吸收慢 SG型 SG型 13%~15%， 13%~15%，吸收快
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.聚氯乙烯

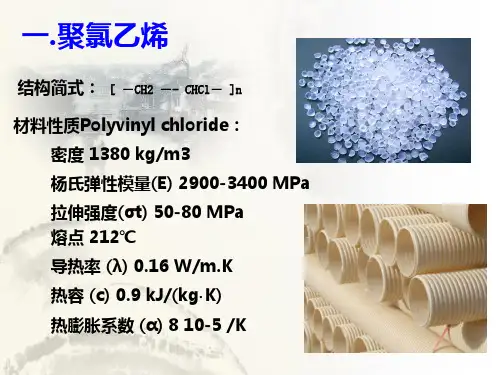

结构简式： [ ―CH2 ―- CHCl― ]n
材料性质Polyvinyl chloride： 密度 1380 kg/m3 杨氏弹性模量(E) 2900-3400 MPa 拉伸强度(σt) 50-80 MPa 熔点 212℃ 导热率 (λ) 0.16 W/m.K 热容 (c) 0.9 kJ/(kg·K) 热膨胀系数 (α) 8 10-5 /K
及终点温度较高，捏 低20°C左右，捏合溶
合溶胀速度慢
胀速度快
3 捏合料输送 料细易结团粘壁
干而松，不易粘壁， 输送量大
4 挤出机加料 流动性差，易架桥 流动性好，进料快
5 塑化性能
塑化慢，易存在未塑 塑化快，温度可低
化的生料
5~10°C，不易结焦，
可减少清理损失
6 制品综合质量 电绝缘性、热老化性 电绝缘性、热老化性
7
5.PVC一般软质品
利用挤出机可以挤成软管、电缆、电线等；利用注射成型机 配合各种模具，可制成塑料凉鞋、鞋底、拖鞋、玩具、汽车配 件等。
6.聚氯乙烯包装材料
聚氯乙烯制品用于包装主要为各种容器、薄膜及硬片。 PVC容器主要生产矿泉水、饮料、化妆品瓶，也有用于精制 油的包装。PVC膜可用于与其它聚合物一起共挤出生产成本 低的层压制品，以及具有良好阻隔性的透明制品。聚氯乙烯 膜也可用于拉伸或热收缩包装，用于包装床垫、布匹、玩具 和工业商品。
2
三.聚乙烯的分类
1.根据应用范围不同，PVC可分为：
1）.通用型PVC树脂:由氯乙烯单体在引发剂的作用下聚合形成的
2）.高聚合度PVC树脂:指在氯乙烯单体聚合体系中加入链增 长剂聚合而成的树脂
3).交联PVC树脂:在氯乙烯单体聚合体系中加入含有双烯和多烯 的交联剂聚合而成的树脂
3
2.在聚氯乙烯悬浮聚合过程中，选取不同的悬浮分散 剂，可得到颗粒结构和形态不同的两类树脂: SG-疏松 型（“棉花球”型）. XJ-紧密型（“乒乓球”型）树 脂
能较差，制品表面一 能较好，制品表面光
般比较粗糙，色泽不 滑，色泽鲜艳，易保
鲜艳
证白度及透明度等要
5
求
四.聚乙烯的用途
1.聚氯乙烯异型材
型材、异型材是我国PVC消费量最大的领域，约占 PVC总消费量的25％左右，主要用于制作门窗和节能材 料，目前其应用量在全国范围内仍有较大幅度增长。在 发达国家，塑料门窗的市场占有率也是高居首位，如德 国为50%，法国为56%，美国为45%。
2.聚氯乙烯管材
在众多的聚氯乙烯制品中，聚氯乙烯管道是其第二大消 费领域，约占其消费量的20％左右。在我国，聚氯乙烯管 较PE管和PP管开发早，品种多，性能优良，使用范围广， 在市场上占有重要位置。
6
3.聚氯乙烯膜
PVC膜领域对PVC的消费位居第三，约占10％左右。PVC 与添加剂混合、塑化后，利用三辊或四辊压延机制成规定厚 度的透明或着色薄膜，用这种方法加工薄膜，成为压延薄膜。 也可以通过剪裁，热合加工包装袋、雨衣、桌布、窗帘、充 气玩具等。宽幅的透明薄膜可以供温室、塑料大棚及地膜之 用。经双向拉伸的薄膜，所受热收缩的特性，可用于收缩包 装。
呈玻璃球或冰糖 呈棉花状，表面 屑，表面光滑 毛糙不规则
7
“细胞”结构
8
次级粒子间孔隙
一般呈单细胞 一般呈多细胞
几乎无孔隙
有较大孔隙
4
XJ型和SG型PVC树脂加工性能比较
编 比较项目 号
XJ型
SG型
1 吸收增塑剂 6%~13%，吸收慢 13%~15%，吸收快
2 捏合溶胀
在增塑剂中溶胀起点 起点与终点温度都可
4.PVC硬材和板材
PVC中加入稳定剂、润滑剂和填料，经混炼后，用挤出机 可挤出各种口径的硬管、异型管、波纹管，用作下水管、饮 水管、电线套管或楼梯扶手。将压延好的薄片重叠热压，可 制成各种厚度的硬质板材。板材可以切割成所需的形状，然 后利用PVC焊条用热空气焊接成各种耐化学腐蚀的贮槽、风 道及容器等。
8
7.聚氯乙烯护墙板和地板
聚氯乙烯护墙板主要用于取代铝制护墙板。聚氯乙烯地板 砖中除一部分聚氯乙烯树脂外，其余组分是回收料、粘合 剂、填料及其它组分，主要应用在机场候机楼地面和其它 场所的坚硬地面。
8.聚氯乙烯日用消费品
行李包是聚氯乙烯加工制作而成的传统产品，聚氯乙烯 被用来制作各种仿皮革，用于行李包，运动制品，如篮球、 足球和橄榄球等。还可用于制作制服和专用保护设备的皮 带。服装用聚氯乙烯织物一般是吸附性织物(不需涂布)， 如雨披、婴儿裤、仿皮夹克和各种雨靴。聚氯乙烯用于许 多体育娱乐品，如玩具、唱片和体育运动用品，目前聚氯 乙烯玩具增长幅度大，由于聚氯乙烯玩具和体育用品生产 成本低，易于成型而占有优势。
1
二.聚氯乙烯物理和化学性质
稳定;不易被酸、碱腐蚀；对热比较耐受
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐 浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％ 的氢氧化钠）、机械强度及电绝缘性良好的优点。但其耐热性 较差，软化点为80℃，于130℃开始分解变色，并析出HCI。 具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水 汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、 50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学 腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃 和芳香烃等有机溶剂
9
10
补充：XJ型和SG型各牌号聚氯乙烯的主要用途
型号
1 SG-1
用途 高级电缆绝缘层、保护层
SG-2 SG-3
电缆、电线绝缘层、保护层及氯纶纤维等软制品、蓄电池隔板
XJ-3 SG-4
薄膜（农膜、雨衣、战备物资及工业包装）、软管、鞋料、人造革底层
XJ-4 SG-5
硬管、硬片、透明瓶、包装硬软片及塑料印花纸
XJ型和SG型PVC树脂性能比较
编号 1 2 3
比较项目
XJ型
表观密度/（g/ml）
0.55~0.7
粒子直径/µｍ
30~100
水萃取液电导率/（S·cm-1） 5~10×10-5
SG型 0.4~0.55 50~150 1~4×10-5
4
鱼眼及晶点
5
白度/%
多
少
一般在70%左右 70~86
6
粒子显微镜观察
XJ-5 SG-6
硬板、唱片、管件、焊条、沙管、玩具、透明硬片
XJ-6 SG-7
过氯乙烯树脂及注塑加工制品
结构简式： [ ―CH2 ―- CHCl― ]n
材料性质Polyvinyl chloride： 密度 1380 kg/m3 杨氏弹性模量(E) 2900-3400 MPa 拉伸强度(σt) 50-80 MPa 熔点 212℃ 导热率 (λ) 0.16 W/m.K 热容 (c) 0.9 kJ/(kg·K) 热膨胀系数 (α) 8 10-5 /K
及终点温度较高，捏 低20°C左右，捏合溶
合溶胀速度慢
胀速度快
3 捏合料输送 料细易结团粘壁
干而松，不易粘壁， 输送量大
4 挤出机加料 流动性差，易架桥 流动性好，进料快
5 塑化性能
塑化慢，易存在未塑 塑化快，温度可低
化的生料
5~10°C，不易结焦，
可减少清理损失
6 制品综合质量 电绝缘性、热老化性 电绝缘性、热老化性
7
5.PVC一般软质品
利用挤出机可以挤成软管、电缆、电线等；利用注射成型机 配合各种模具，可制成塑料凉鞋、鞋底、拖鞋、玩具、汽车配 件等。
6.聚氯乙烯包装材料
聚氯乙烯制品用于包装主要为各种容器、薄膜及硬片。 PVC容器主要生产矿泉水、饮料、化妆品瓶，也有用于精制 油的包装。PVC膜可用于与其它聚合物一起共挤出生产成本 低的层压制品，以及具有良好阻隔性的透明制品。聚氯乙烯 膜也可用于拉伸或热收缩包装，用于包装床垫、布匹、玩具 和工业商品。
2
三.聚乙烯的分类
1.根据应用范围不同，PVC可分为：
1）.通用型PVC树脂:由氯乙烯单体在引发剂的作用下聚合形成的
2）.高聚合度PVC树脂:指在氯乙烯单体聚合体系中加入链增 长剂聚合而成的树脂
3).交联PVC树脂:在氯乙烯单体聚合体系中加入含有双烯和多烯 的交联剂聚合而成的树脂
3
2.在聚氯乙烯悬浮聚合过程中，选取不同的悬浮分散 剂，可得到颗粒结构和形态不同的两类树脂: SG-疏松 型（“棉花球”型）. XJ-紧密型（“乒乓球”型）树 脂
能较差，制品表面一 能较好，制品表面光
般比较粗糙，色泽不 滑，色泽鲜艳，易保
鲜艳
证白度及透明度等要
5
求
四.聚乙烯的用途
1.聚氯乙烯异型材
型材、异型材是我国PVC消费量最大的领域，约占 PVC总消费量的25％左右，主要用于制作门窗和节能材 料，目前其应用量在全国范围内仍有较大幅度增长。在 发达国家，塑料门窗的市场占有率也是高居首位，如德 国为50%，法国为56%，美国为45%。
2.聚氯乙烯管材
在众多的聚氯乙烯制品中，聚氯乙烯管道是其第二大消 费领域，约占其消费量的20％左右。在我国，聚氯乙烯管 较PE管和PP管开发早，品种多，性能优良，使用范围广， 在市场上占有重要位置。
6
3.聚氯乙烯膜
PVC膜领域对PVC的消费位居第三，约占10％左右。PVC 与添加剂混合、塑化后，利用三辊或四辊压延机制成规定厚 度的透明或着色薄膜，用这种方法加工薄膜，成为压延薄膜。 也可以通过剪裁，热合加工包装袋、雨衣、桌布、窗帘、充 气玩具等。宽幅的透明薄膜可以供温室、塑料大棚及地膜之 用。经双向拉伸的薄膜，所受热收缩的特性，可用于收缩包 装。
呈玻璃球或冰糖 呈棉花状，表面 屑，表面光滑 毛糙不规则
7
“细胞”结构
8
次级粒子间孔隙
一般呈单细胞 一般呈多细胞
几乎无孔隙
有较大孔隙
4
XJ型和SG型PVC树脂加工性能比较
编 比较项目 号
XJ型
SG型
1 吸收增塑剂 6%~13%，吸收慢 13%~15%，吸收快
2 捏合溶胀
在增塑剂中溶胀起点 起点与终点温度都可
4.PVC硬材和板材
PVC中加入稳定剂、润滑剂和填料，经混炼后，用挤出机 可挤出各种口径的硬管、异型管、波纹管，用作下水管、饮 水管、电线套管或楼梯扶手。将压延好的薄片重叠热压，可 制成各种厚度的硬质板材。板材可以切割成所需的形状，然 后利用PVC焊条用热空气焊接成各种耐化学腐蚀的贮槽、风 道及容器等。
8
7.聚氯乙烯护墙板和地板
聚氯乙烯护墙板主要用于取代铝制护墙板。聚氯乙烯地板 砖中除一部分聚氯乙烯树脂外，其余组分是回收料、粘合 剂、填料及其它组分，主要应用在机场候机楼地面和其它 场所的坚硬地面。
8.聚氯乙烯日用消费品
行李包是聚氯乙烯加工制作而成的传统产品，聚氯乙烯 被用来制作各种仿皮革，用于行李包，运动制品，如篮球、 足球和橄榄球等。还可用于制作制服和专用保护设备的皮 带。服装用聚氯乙烯织物一般是吸附性织物(不需涂布)， 如雨披、婴儿裤、仿皮夹克和各种雨靴。聚氯乙烯用于许 多体育娱乐品，如玩具、唱片和体育运动用品，目前聚氯 乙烯玩具增长幅度大，由于聚氯乙烯玩具和体育用品生产 成本低，易于成型而占有优势。
1
二.聚氯乙烯物理和化学性质
稳定;不易被酸、碱腐蚀；对热比较耐受
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐 浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％ 的氢氧化钠）、机械强度及电绝缘性良好的优点。但其耐热性 较差，软化点为80℃，于130℃开始分解变色，并析出HCI。 具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水 汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、 50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学 腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃 和芳香烃等有机溶剂
9
10
补充：XJ型和SG型各牌号聚氯乙烯的主要用途
型号
1 SG-1
用途 高级电缆绝缘层、保护层
SG-2 SG-3
电缆、电线绝缘层、保护层及氯纶纤维等软制品、蓄电池隔板
XJ-3 SG-4
薄膜（农膜、雨衣、战备物资及工业包装）、软管、鞋料、人造革底层
XJ-4 SG-5
硬管、硬片、透明瓶、包装硬软片及塑料印花纸
XJ型和SG型PVC树脂性能比较
编号 1 2 3
比较项目
XJ型
表观密度/（g/ml）
0.55~0.7
粒子直径/µｍ
30~100
水萃取液电导率/（S·cm-1） 5~10×10-5
SG型 0.4~0.55 50~150 1~4×10-5
4
鱼眼及晶点
5
白度/%
多
少
一般在70%左右 70~86
6
粒子显微镜观察
XJ-5 SG-6
硬板、唱片、管件、焊条、沙管、玩具、透明硬片
XJ-6 SG-7
过氯乙烯树脂及注塑加工制品
