样板缩放教学指导书女 上 衣2010.10.08名称：女上衣样板缩放教学指导书课题内容：1、女上衣样板缩放分配2、女上衣样板缩放技术参数3、女上衣缩放完成图课题时间：10学时目的：使学习者更够根据课题内容自学，并掌握女上衣样板缩放方法及原理，能独自完成样板缩放的制作，并能根据各种档差进行样板缩放。
重点：女上衣衣身、领子、袖子样板缩放。
难点：女上衣衣身、袖子样板缩放量的合理分配，袖山缩放量的计算。
作业内容：熟练绘制女上衣结构制图与样板制作。
知识点：女上衣样板缩放分配方法及原理、缩放计算技能点：女上衣结构制图缩放绘制，领子、贴边样板缩放方法及技巧。
女式上衣样板缩放在成衣的制作过程中，一旦服装款式的设计被确定了，就要根据国标中各体型的标准型号或是按客商提供的尺寸统计分析后，先制作出一个中间型号的样衣，确认后再制作不同型号的工业化生产用样板，然后根据客商的订购制作出生产定额并投入生产。
样板缩放是服装工业化生产中为了适应多种型号的样板制作，提高生产效率且不改变设计意图而发展起来的一种新技术，它是将立体或平面裁剪中所得到的样板为基础进行放大或缩小的技术过程。
将其灵活应用到实际生产中去，会使工业生产制板更轻松、方便。
女式上衣缩放是依照原型的缩放原理进行工业用样板缩放。
一、刀背线女上衣工业用缩放1、根据刀背线女上衣的款式制作符合款式要求的净样板。
款式图见图1。
图1 刀背线女上衣款式图3、根据尺寸绘图，制作刀背线女上衣的净样板。
（图2）图2 刀背线女上衣的净样板4、刀背线女上衣缩放（1）刀背线女上衣衣身缩放量分配（图3）（2）刀背线女上衣袖子缩放① 袖山缩放量的决定方法（图4）图4 袖山缩放量的决定方法②刀背线女上衣袖子缩放量分配（图5）图5 袖子各缩放点缩放量分配（3）刀背线女上衣贴边、领子、袋盖缩放（图6）5、刀背线女上衣缩放量的技术参数 ，如图所示（图7）图7①衣身缩放量的技术参数6、刀背线女上衣缩放的完成图（图8）图8 衣身、领子缩放完成图图9 袖子、贴边缩放完成图二、女式公主线上衣样板缩放1、根据公主线女上衣的款式制作符合款式要求的净样板。

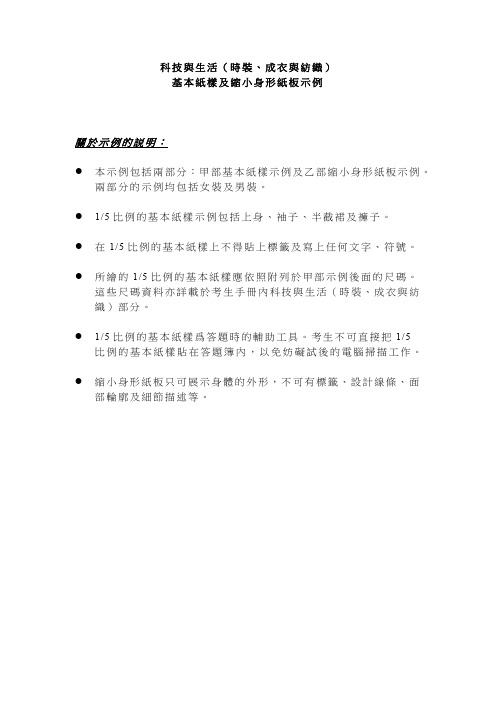

科技與生活（時裝、成衣與紡織）基本紙樣及縮小身形紙板示例關於示例的説明：●本示例包括兩部分：甲部基本紙樣示例及乙部縮小身形紙板示例。
兩部分的示例均包括女裝及男裝。
●1/5比例的基本紙樣示例包括上身、袖子、半截裙及褲子。
●在 1/5比例的基本紙樣上不得貼上標籤及寫上任何文字、符號。
●所繪的1/5比例的基本紙樣應依照附列於甲部示例後面的尺碼。
這些尺碼資料亦詳載於考生手冊內科技與生活（時裝、成衣與紡織）部分。
●1/5比例的基本紙樣爲答題時的輔助工具。
考生不可直接把1/5比例的基本紙樣貼在答題簿內，以免妨礙試後的電腦掃描工作。
●縮小身形紙板只可展示身體的外形，不可有標籤、設計線條、面部輪廓及細節描述等。
Technology and Living (Fashion, Clothing and Textiles)Samples Concerning Basic Blocks and Miniature FiguresInstructions concerning the samples:●The samples include two parts: Part A Samples of Basic Blocks in 1/5 Scale,and Part B Samples of Miniature Figures. Women’s and men’s samples areincluded in both parts.●The basic blocks in 1/5 scale include bodice, sleeve, skirt and trousers.●The basic blocks in 1/5 scale must not be labelled or inscribed with words.●1/5 scale basic blocks should be drafted according to the measurements enclosedright after the Part A samples concerned. These meansurements are also detailed in the Handbook for the Candidate regarding Technology and Living (Fashion, Clothing and Textiles).●The basic blocks in 1/5 scale are supplementary tools for answering questions.Pasting of the basic blocks onto the Answer Book is not allowed to avoidhindering scanning work after the examination.●The miniature figures should show only the outline of the figure and must not belabelled or includes details such as design lines, facial features, descriptions, etc.甲部：1/5比例的基本紙樣示例 Par r t A ：Samples of Ba a sic Blocks s in 1/5 Sc c ale （一）女裝 上身的基本紙樣示例 (1) Samp p le Basic Block of W W omen＇s Bodice（二）女裝長袖的基 本紙樣示例 （22） Samp p le Basic B B lock of W W omen＇s Sleeve（三）女裝長褲的基本紙樣示例（33） Samp p le Basic B B lock of W W omen＇s T T rousers（四）女裝半截裙的基本紙樣示例（44） Samp p le Basic B B lock of W W omen＇s Skirt（55） Samp p le Basic B B lock of M M en＇s Bo d ice（66） Sample Basic Bl l ock of Me e n＇s Slee v e（77） Samp p le Basic B B lock of M M en＇s Tro u sers附錄：1/5比例的基本紙樣所繪的1/5比例的基本紙樣應依照下列尺碼：女裝–中碼橫量尺寸胸圍82厘米腰圍64厘米臀圍88厘米橫背/背寬35厘米橫胸/胸寬33厘米肩寬38厘米胸距16厘米臂寬26厘米袖圈38厘米手腕圍15厘米手掌圍22厘米男裝–中碼橫量尺寸領圍35厘米頸圍40厘米胸圍91厘米腰圍78厘米臀圍97厘米背寬/橫背36厘米胸寬/橫胸38厘米肩寬41厘米上臂圍30厘米袖圈46厘米手掌圍24厘米直量尺寸腰長38厘米坐直(腰至臀) 18厘米胸高(頸至胸尖) 25厘米袖長56厘米裙長(腰至膝) 56厘米直襠26厘米褲長/外長102厘米身高168厘米直量尺寸腰長47厘米坐直(腰至臀) 20厘米袖長66厘米膝長62厘米直襠27厘米褲長/外長113厘米身高175厘米Appendix: The Measurements of the Basic Blocks in 1/5 Scale1/5 scale basic blocks should be drafted according to the following measurements: Women – Size MHorizontal Measurement Bust 82 cm Waist 64 cm Hips 88 cm Back width / Across Back 35 cm Chest width / Across Front 33 cm Shoulder to shoulder 38 cm Bust point to bust point 16 cm Upper arm girth 26 cm Armhole 38 cm Wrist girth 15 cm Palm girth 22 cmMen – Size MHorizontal M easurement Collar 35 cm Neck 40 cm Chest 91 cm Waist 78 cm Hips 97 cm Back width 36 cm Chest width 38 cm Shoulder to shoulder 41 cm Upper arm girth 30 cm Armhole 46 cm Palm girth 24 cmVertical Measurement Nape to Waist 38 cm Waist to hips / hip depth 18 cm Neck point to bust point 25 cm Sleeve length 56 cmSkirt length / waist to56 cm kneeCrotch depth 26 cm Side length of trousers /outleg length 102 cm Height 168 cmVertical Measurement Nape to Waist 47cm Waist to hips / hip depth 20 cm Sleeve length 66 cm Waist to knee 62 cm Crotch depth 27 cm Side length of trousers /outleg length 113 cm Height 175 cm乙部：縮小身形紙板示例Par r t B：Samples of Miniature Fig g ures（一）女裝縮小身形紙板（1） Women＇s Miniature Figu u re（二）男裝 縮小身形紙板 （22） Men＇s Miniatu u re Figure。

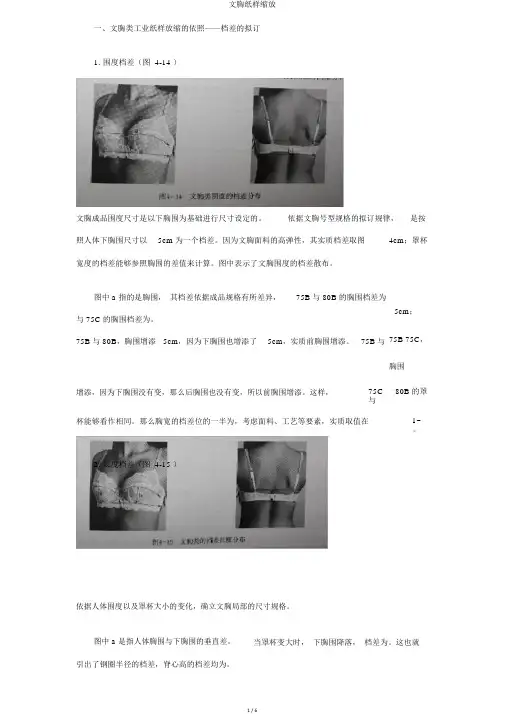

一、文胸类工业纸样放缩的依照——档差的拟订1.围度档差（图 4-14 ）文胸成品围度尺寸是以下胸围为基础进行尺寸设定的。
依据文胸号型规格的拟订规律，是按照人体下胸围尺寸以5cm 为一个档差。
因为文胸面料的高弹性，其实质档差取图4cm；罩杯宽度的档差能够参照胸围的差值来计算。
图中表示了文胸围度的档差散布。
图中 a 指的是胸围，其档差依据成品规格有所差异，75B 与 80B 的胸围档差为与 75C 的胸围档差为。
75B 与 80B，胸围增添5cm，因为下胸围也增添了5cm，实质前胸围增添。
75B 与5cm；75B 75C，胸围增添，因为下胸围没有变，那么后胸围也没有变，所以前胸围增添。
这样，75C与80B 的罩杯能够看作相同。
那么胸宽的档差位的一半为，考虑面料、工艺等要素，实质取值在1~。
2.长度档差（图 4-15 ）依据人体围度以及罩杯大小的变化，确立文胸局部的尺寸规格。
图中 a 是指人体胸围与下胸围的垂直差。
引出了钢圈半径的档差，脊心高的档差均为。
当罩杯变大时，下胸围降落，档差为。
这也就图 b 则是指罩杯下杯高的档差。
当罩杯变大时，下胸围降落，胸围线扩充，下杯高自然增大，一般来说档差。
关于文胸的上杯高以及杯边的档差，是跟着样式的变化而变化的，属于设计范围。
而肩带因为存在6cm 的回扣调理量，所以不考虑其档差的变化。
二、一般文胸罩杯与钢圈1.钢圈的放缩规则（表 4-5 ）2. 钢圈放缩表示图（图4-16 ）3.图中罩杯脊心顶、侧顶的 Y轴放缩量与钢圈的一致，不过X 轴的放缩量受杯宽的限制，数值增大。
此外 A 段、 B 段的档差分别为、。
杯高线依照顺延弧线的方式放缩，当 B 段达不到档差时能够适合调整。
肩夹位的放缩顺延杯边操作，档差可参照上杯高以及后杯骨来确立（图 4-17 ）。
图中上罩杯脊心顶、侧顶的 Y 轴放缩量与钢圈的一致，不过X轴的放缩量受杯宽的限制，数值增大。
此外 A 段、 B 段、 C 段的档差分别为、、。

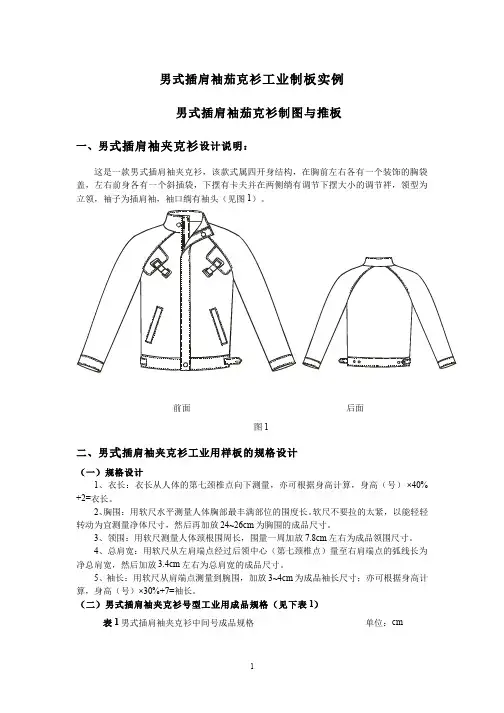

男式插肩袖茄克衫工业制板实例男式插肩袖茄克衫制图与推板一、男式插肩袖夹克衫设计说明：这是一款男式插肩袖夹克衫，该款式属四开身结构，在胸前左右各有一个装饰的胸袋盖，左右前身各有一个斜插袋，下摆有卡夫并在两侧绱有调节下摆大小的调节袢，领型为立领，袖子为插肩袖，袖口绱有袖头（见图1）。
前面 后面图1二、男式插肩袖夹克衫工业用样板的规格设计（一）规格设计1、衣长：衣长从人体的第七颈椎点向下测量，亦可根据身高计算，身高（号）×40% +2=衣长。
2、胸围：用软尺水平测量人体胸部最丰满部位的围度长。
软尺不要拉的太紧，以能轻轻转动为宜测量净体尺寸，然后再加放24~26cm为胸围的成品尺寸。
3、领围：用软尺测量人体颈根围周长，围量一周加放7.8cm左右为成品领围尺寸。
4、总肩宽：用软尺从左肩端点经过后领中心（第七颈椎点）量至右肩端点的弧线长为净总肩宽，然后加放3.4cm左右为总肩宽的成品尺寸。
5、袖长：用软尺从肩端点测量到腕围，加放3~4cm为成品袖长尺寸；亦可根据身高计算，身高（号）×30%+7=袖长。
（二）男式插肩袖夹克衫号型工业用成品规格（见下表1）表1男式插肩袖夹克衫中间号成品规格 单位：cm三、男式插肩袖夹克衫母板的结构设计（一）男式插肩袖夹克衫前衣身及前袖的结构设计（见图2）图2 男式插肩袖夹克衫前衣身及前袖的结构设计（二）男式插肩袖夹克衫后衣身及后袖的结构设计（见图3）图3 男式插肩袖夹克衫后衣身及后袖的结构设计（二）男式插肩袖夹克衫领子及零部件的结构设计（见图4）图4 男式插肩袖夹克衫领子及零部件的结构设计1、男式插肩袖夹克衫工业用样板推板（一）、订正男式插肩袖夹克衫母板样板。
