模拟电子技术习题答案(1)第一章常用半导体器件1习题答案〖题1.1〗(1)杂质浓度,温度(2)呈圆形电中性,呈圆形电中性(3)等同于,大于,变宽,大于,变窄(4)逆向打穿(5)减小,减小,增大(6)左移,下移,加高(7)、发射结,erf(8)一种载流子参予导电,两种载流子参予导电,压控,流控。
〖题1.2〗二极管电路如图t1.2所示,判断图中二极管是导通还是截止,并确定各电路的输出端电压uo。
设二极管的导通压降为ud=0.7v。
adbadr10v5vcb?uo??r5v10vuo?(a)b1d1a?r12v9v?uob1b2(b)d1d2r10v15vuoab2d2??(c)(d)图t1.2解:(a)uo=ua-ud=-5v-0.7v=-5.7v(b)uo=ub=uc=-5v(c)uo=ua=-0.7v(d)uo=ua=-9.3v〖题1.3〗二极管电路例如图t1.3(a)右图,未知ui?10sin?t(mv),e?1.2v,ui电容c和直流电源e对交流视为短路,二极管的伏安特性曲线如图t1.3(b)所示,r?100?,谋二极管两端的电压和穿过二极管的电流。
解:id?id?id?(5?1.92sin?t)maud?ud?ud?(0.7?0.01sin?t)v+redcid/ma12id8400.30.60.91.2ud/v??ud(a)(b)图t1.3第一章常用半导体器件2〖题1.4〗设图t1.4中的二极管d为理想二极管,试通过计算判断它们是否导通?。
6k?d4k??5k?1k?4k?5kb20v?18kd?20k?14kb?1k5k?15v10vaa10v?2k(a)(b)图t1.4解:(a)ua??10?41?(?20)9v4?61?45ub??2010v,ua?ub,二极管导通;5?525?(?15)4v(b)ua??10?2?185?201ub??151v,ua?ub,二极管截至。
1?141k?1k??d5v?(a)d??〖题1.5〗在图t1.5所示电路中,已知ui=10sinωt(v),二极管的正向压降和反向电流均可忽略。
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)6、单极型晶体管又称为场效应(MOS)管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管,正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空,务必将各电极短接。
1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增加),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共射极)、(共集电极)、(共基极)放大电路。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
14、共集电极放大电路具有电压放大倍数(小于近似等于一),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调幅),未被调制的高频信号是运载信息的工具,称为(载波信号)。
1、在时间上和数值上均作连续变化的电信号称为模拟信号;在时间上和数值上离散的信号叫做数字信号。
2、数字电路中,输入信号和输出信号之间的关系是逻辑关系,所以数字电路也称为逻辑电路。
在逻辑关系中,最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数,同一数码在不同数位所代表的位权不同。
思考与习题11.1填空题1.Si或载流子;另一类是在Si或Ge是多数载流子,___单向导电性___3.二极管的PN型二极管适用于高频、小电流的场合,面触4.稳压二极管主要工作在_反向击穿_______限流。
5.,其反向,正常工作电流为6.7.两种载流子,在本征半导体中掺入三价元素,可形成P型半导体。
8.11.12.13.普通二极管工作时要避免工作于反向击穿状态,而稳压管通常工作于16.W7805的输出电压为 5 V17.1.1 选择题1.在N型半导体中,多数载流子为电子,则N型半导体(C)A.带正电 B.带负电 C.不带电 D.不能确定2.在半导体中掺入五价磷原子后形成的半导体称为。
(C)A.本征半导体 B.P型半导体 C.N型半导体 D.半导体3.PN结加正向电压时,其正向电流是由的。
(A)A.多数载流子扩散形成 B.多数载流子漂移形成C .少数载流子扩散形成D .少数载流子漂移形成4.当PN 结外加正向电压时,扩散电流 漂移电流,耗尽层 。
( C )A .大于 变宽 B. 小于 变窄C. 大于 变窄D. 小于 变宽5.从二极管的伏安特性可以看出,二极管两端压降大于( B )时,处于正向导通状态。
A .0V 电压B .死区电压C .反向击穿电压D .正向压降6.二极管的反向电阻( B )。
A .小B .大C .中等D .为零 7.稳压管的稳压区是其工作在 。
( C )A. 正向导通区B.反向截止区C.反向击穿区8.在单相桥式整流电路中,变压器次级电压有效值为10V ,则每只整流二极管承受的最大反向电压为( .B ) A.10V B.210 V C. V D.20V9.桥式整流加电容滤波电路,设整流输入电压为20V ,此时,输出的电压约为( A )A.24VB.18VC.9VD.28.2V10.两个硅稳压管,U z1 = 6V ,U z2=9V, 下面那个不是两者串联时可能得到的稳压值(.D )。
《模拟电子技术》复习题一一、填空题1、在N型半导体中,多数载流子是自由电子;在P型半导体中,多数载流子是空穴。
2、场效应管从结构上分为结型和绝缘型两大类,它属于电压控制性器件。
3、为了使高阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接入共射(共射、共集、共基)组态放大电路。
4、在多级放大器中,中间某一级的输出电阻是上一级的负载。
5、集成运放应用电路如果工作在线性放大状态,一般要引入_____负反馈_______。
6、根据下图中各三极管的电位,判断它们所处的状态分别为_饱和________、_________、____截止_____。
7、正弦波振荡电路通常由,,和四部分组成。
二、选择题1、利用二极管的(b)组成整流电路。
A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入( c )后形成的杂质半导体。
A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示,其类型为( e)场效应管。
A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2-104、有一晶体管接在放大电路中,今测得它的各极对地电位分别为V 1=-4V,V 2=-1.2V,V 3=-1.4V,试判别管子的三个管脚分别是( b )。
A 1:e、2:b、3:cB 1:c、2:e 、3:bC 1:c、2:b、3:eD 其它情况5、集成运放中间级的作用是( c )。
A 提高共模抑制比B 提高输入电阻C 提高放大倍数D 提供过载保护6、根据相位平衡条件,判断图2-6所示振荡电路中( )发生振荡。
A 可能B 不能7、差模信号电压是两个输入信号电压( a )的值。
A 差B 和C 算术平均8、在单相桥式整流电容滤波电路中,已知变压器二次电压有效值U 2=24V ,设二极管为理想二极管,用直流电压表测得R L 的电压值约为21.6V ,问电路的现象是( )。
模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
217、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增加),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共基极)、(共集电极)、(共射极)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(电流)负反馈。
9、负反馈放大电路和放大倍数A F=(A/1+AF ),对于深度负反馈放大电路的放大倍数A F=(1/F )。
10、带有负反馈放大电路的频带宽度BW F=( 1+AF )BW,其中BW=( fH-fL ),( 1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是(双)电源互补功率放大电路;OTL电路是(单)电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(小于近似等于 1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调幅),未被调制的高频信号是运载信息的工具,称为(载波信号)。
17、模拟乘法器输出与输入的关系式是U0=(KUxUy),电路符号是()。
模拟电子技术试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大D. 调制答案:C2. 共发射极放大电路中,输出电压与输入电压相位()。
A. 相同B. 相反C. 不确定D. 无关系答案:B3. 理想运算放大器的输入阻抗是()。
A. 有限值B. 零C. 无穷大D. 负无穷大答案:C4. 在多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B5. 负反馈可以()放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案:B6. 场效应管的控制方式是()。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案:A7. 模拟乘法器的主要功能是()。
A. 放大B. 滤波C. 调制D. 乘法运算答案:D8. 集成电路的电源电压通常为()。
A. 5VB. 12VC. 3.3VD. 以上都可以答案:D9. 差分放大电路可以()。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案:C10. 模拟电路中的“地”通常是指()。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案:C二、填空题(每题2分,共20分)11. 放大器的增益通常用表示,单位是。
答案:增益;分贝(dB)12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案:高13. 运算放大器的输出电压范围受到限制。
答案:电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案:非线性15. 负反馈可以提高放大器的。
答案:稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案:阻容;变压器17. 差分放大电路由两个放大电路组成。
答案:对称18. 集成电路中的晶体管通常采用工艺制造。
答案:平面19. 模拟电路中的“地”是信号的点。
答案:参考20. 模拟乘法器可以用于实现调制。
模拟电子技术试卷1答案及评分标准一、判断题(每题1分,共10分)1.半导体是指导电性能介于导体与绝缘体之间的一类物质。
(对)2.三极管共集电极电路的发射极电阻R e可以稳定静态工作点。
(对)3.结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证其R GS大的特点。
(对)4.差分放大电路采用双端输出时,在理想对称情况下其共模抑制比为无穷大。
(对)5.只有直接耦合放大电路中晶休管的参数才随温度而变化。
(错 )6.可以用电子电压表测量三极管放大电路的静态工作电压。
(错)7.共集电极电路的输入阻抗高,输出阻抗低,电压放大倍数大。
(错)8.过零比较器的抗干扰能力比迟滞比较器强。
(错)9.互补输出级应采用共集或共漏接法。
( 对)10.乙类功率放大电路的效率最高,理论上可达78.5%,但存在交越失真。
(对)二、填空题(每空1分,共28分)1.当 PN 结正向偏置时,扩散电流大于_漂移电流,耗尽层变窄。
当 PN 结反向偏置时,扩散电流_小于_漂移电流。
(填大于、小于、等于、不变、变宽、变窄)2.三极管的外加偏置满足发射结正偏和集电结反偏时,工作在放大区。
3.当温度升高时,晶体三极管的U BE将_减小,I CEO增大,β_ 增大。
(增大或减小)4.场效应管是通过改变电压来改变电流的,所以它是一个电压控制器件;根据结构的不同,场效应管可分为结型和绝缘栅型两种类型。
5.集成运放的输入级一般采用高性能的恒流源差分放大电路,其目的是克服零点漂移。
6.在差分放大电路中,两输入端获得的一对大小相等,极性相反的信号称差模信号;而大小相等,极性相同的信号称为共模信号。
7.已知某深度负反馈电路开环增益A Ud=100,反馈系数F=0.1,则闭环增益A Uf=9.09 。
8.正弦波振荡电路一般由放大电路、反馈环路、选频网络和稳幅环节等四个环节组成,而且缺一不可。
9.正弦波振荡电路产生自激振荡的两个条件是:振幅条件和相位条件。
《模拟电子技术与应用》试题(1)
一、填空(16分)
1.半导体二极管的主要特性是___________ 。
2.三极管工作在放大区时,发射结为____ 偏置,集电结为_____偏置;工作在饱和区时发射结为___偏置,集电结为____偏置。

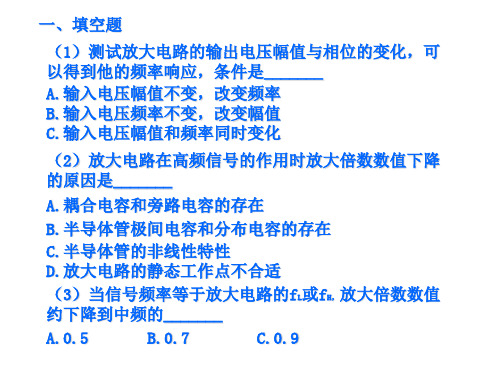

3.当输入信号频率为f L和f H时,放大倍数的幅值约下降为中频时的__倍,或者是下降了__dB,此时与中频时相比,放大倍数的附加相移约为_____ 。
4.为提高放大电路输入电阻应引入___反馈;为降低放大电路输出电阻,应引入_____反馈。
5.乙类功率放大电路中,功放晶体管静态电流I CQ =____、静态时的电源功耗P DC =______。
这类功放的能量转换效率在理想情况下,可达到_____,但这种功放有______失真。
6.在串联型稳压电路中,引入了——负反馈;为了正常稳压,调整管必须工作在____区域。
二、选择正确答案填空(24分)
1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是( )。
A.NPN 型硅管B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管
2.某场效应管的转移特性如图1所示,该管为( )。
A.P沟道增强型MOS管
B.P沟道结型场效应管
C.N沟道增强型MOS管
D.N沟道耗尽型MOS管
3.在图示2差分放大电路中,若u I = 20 mV,则电路的( )。
A.差模输入电压为10 mV,共模输入电压为10 mV。
B.差模输入电压为10 mV,共模输入电压为20 mV。
C.差模输入电压为20 mV,共模输入电压为10 mV。
D.差模输入电压为20 mV,共模输入电压为20 mV。
4.通用型集成运放的输入级采用差动放大电路,这是因为它的( )。
A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大
5.在图示电路中,R i为其输入电阻,R S为常数,为使下限频率f L降低,应( )。
A.减小C,减小Ri B.减小C,增大Ri
C.增大C,减小Ri D.增大C,增大Ri
6.如图所示复合管,已知V1的b1 = 30,V2的b2 = 50,则复合后的b 约为
( )。
A.1500 B.80 C.50 D.30
7.RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和( )。
A.基本共射放大电路B.基本共集放大电路
C.反相比例运算电路D.同相比例运算电路
8.已知某电路输入电压和输出电压的波形如图所示,该电路可能是( )。
A.积分运算电路B.微分运算电路C.过零比较器D.滞回比较器
三、两级放大电路如图所示,已知三极管的参数:V1的b1 、r be1,V2的b2、r be2,电容C1、C2、C E在交流通路中可视为短路。
1.分别指出V1、V2的电路组态;
2.画出图示电路简化的H参数微变等效电路;
3.计算中频电压放大倍数Au,输入电阻Ri和输出电阻Ro。
(12分)
四、图示运算放大电路中,已知u1 = 10 mV,u2 = 30 mV,求u O = ?(10分)
五、由理想运算放大器构成的小信号交流放大电路如图所示,试分别求出电路的中频电压放大倍数及下限截止频率(8分)
六、分析图示两个电路的级间反馈。
回答:(12分)
1.它们是正反馈还是负反馈?
2.是直流反馈、交流反馈还是交、支流反馈兼有?
3.它们属于何种组态?
4.各自的电压放大倍数大约是多少?
七、电路如图所示。
试回答:
1.该电路是否满足正弦波振荡的相位平衡条件?
2.如不满足,应如何改动使之有可能振荡?如果满足,则它属于哪种类型的振荡电路?3.在满足振荡条件的情况下,电路的振荡频率为多少?(10分)
八、电路如图所示,已知稳压管D Z的稳压值U Z = 6 V,I Zmin = 5 mA,I Zmax = 40 mA,变压
器二次电压有效值U2 = 20 V,电阻R = 240 W,电容C = 200 μF。
求:(8分) 1.整流滤波后的直流电压U I(A V)约为多少伏?
2.当电网电压在±10%的围内波动时,负载电阻允许的变化范围有多大?
《模拟电子技术与应用》试题(1)答案一、填空(16分)
1.单向导电性。
2.正向、反向;正向、正向。
3.0.707、3dB、±45°。
4.交流串联负反馈、交流电压负反馈。
5.0、0、78.5%、交越。
6.电压串联负反馈,放大。
二、(24分)
1.A 2.D 3.C 4.C 5.D 6.A 7.D 8.A
三、(12分)
1.V1组成共射放大电路,V2组成共集电极放大电路;
2.图略;
3.
四、(10分)
五、(8分)
电压放大倍数:Au0 = Auf = 1 + Rf/R1 = 1 + 16/5.1 = 4.14 下限频率:fL = 1/2pRC = 40.8 Hz
六、(12分)
图(a):负反馈,交、直流反馈兼有,电压并联组态,
;
图(b):负反馈,交、直流反馈兼有,电压串联组态,。
七、(10分)
1.满足相位平衡条件;
2.电容三点式正弦波振荡电路;
3.
八、(8分)
1.U I(AV) " 24 V。
2.
故求得100 W £ RL £ 133 W 。
