电机与电力拖动复习题[1]

电机及电力拖动复习题1.电机是利用电磁感应定律实现电能的转换或传递的一种电磁装置。

把电能变换为机械能的称为电动机；把机械能变换为电能的称为发电机。

电机也就分为交流电机和直流电机。

2.直流电机由静止部分（定子）和转动部分（转子）这两大部分组成。

3.换向极的数目一般等于主磁极的数目，在功率很小的电机中，换向级数有时只有主磁极数的一半，也有不装换向极的。

4.复波绕组也可看成是由m个“单波绕组”组成，并通过电刷把所有支路并联起来，显然复波绕组的支路数等于单波绕组支路数的m倍，即 2a=2m5.直流电机的某一个元件经过电刷，从一条支路换到另一条支路时,元件里的电流方向改变，即换向。

（什么是换向？）6.换向问题很复杂，换向不良会在电刷与换向片之间产生火花。

当火花大到一定程度，可能损坏电刷和换向器表面，使电机不能正常工作。

（换向不良会导致什么后果？）7.电压在80-120V的中小型电机通常采用石墨电刷；一般正常使用的中小型电机和电压在220V以上或换向较困难的电机采用电化石墨电刷；而对于低压大电流的电机则采用金属石墨电刷。

8.直流发电机的励磁方式是指电机励磁电流的供给方式，分为他励和自励两大类。

9.复励发电机既有并励绕组，它们套在同一主极铁心上。

串励绕组磁动势可以与并励绕组磁动势方向相同（称为积复励），也可以相反（称为差复励）。

10.一般他励发电机的U约为5%～10%，可以认为它是一个恒压电源。

11.直流电动机的励磁电流都是由外电源供给的，和直流发电机相似，励磁方式不同也会使直流电动机的运行性能产生很大差异。

按照励磁方式的不同，直流电动机可分为他励、并励、串励、复励电动机。

12.并励电动机的转速调整率很小，只有（2-8）%，基本上可以认为是一种恒速电动机。

13. 电力拖动系统是由电动机拖动，并通过转动机构带动生产机械运转的一个动力学整体。

14.在应用运动方程时，必须注意转矩的正负号，一般规定如下：首先确定某一旋转方向为正方向，当电磁转矩em T 的方向与旋转方向n 相同时，em T 前面取正号，反之取负号。

电机及拖动基础练习题答案一、填空：1、把______能变换为_______能的电机称为电动机。

答案：电能；机械能；2、 直流电机定子部分的主要作用是_________________，答案：产生磁场；3、变压器具有变换_________________的功能。

答案：电流、电压、阻抗；4、三相笼型感应电动机降压起动常用的方法有_________________；_________________；_________________。

答案：定子串电阻或电抗器降压启动；Y/△降压起动；自耦变压器降压起动；5、 变频调速是改变电源频率从而使电动机的_________________变化达到调速的目的。

答案：同步转速；6、 从工作原理看，中、小型电力变压器的主要组成部分是 和 。

答案：绕组、铁心7、直流发电机是把______能变换为_______能输出。

答案：机械能； 电能8．电力拖动系统稳定运行的条件是 。

答案：在交点处 dndT dn dT em 2 9.一台变压器型号为ＳL ７—200/10，其中200代表 ，10代表 。

答案：SN=200KV A ；IIN=10KV10、三相感应电动机旋转磁场的方向由 决定。

答案：流入定子电流的相序11、Y-Δ起动适用于定子绕组正常接法为 的三相鼠笼式异步电动机。

答案：三角形12、当变压器把低电压变成高电压时，其电流 。

答案：减小13、三相鼠笼式异步电动机主要由 和 组成。

答案：定子；转子14、三相鼠笼式异步电动机三相对称绕组通以对称电流时，将产生 磁场。

答案：旋转15、三相异步电动机的额定电压是指加在 绕组上的 电压。

答案：定子；线16、三相感应电动机在额定负载下运行时，降低电源电压，电动机的转速将 。

答案：降低17、三相异步电动机的电磁制动状态有 ；和 三种。

答案：回馈制动 反接制动； 能耗制动18、三相异步电动机的电磁转矩T em 与电源电压U1的关系是。

填空题1.电力拖动系统是采用以电机为原动机拖动生产机械完成加工任务。

2.电力拖动系统的基本拖动方程式：T-T fz=GD2 dn/375 dt .3.直流电机的基本结构由：定子、转子和附属构件三部分组成。

4.直流电动机按励磁方式分为：他励电动机和自励电动机。

5.通过改变它励直流电动机的电压、定子所串电阻和减小磁通量可以改变他的人为机械特性。

6.他励直流电动机的启动方法：减压启动和电枢回路串电阻两种。

7.变压器的主要部分是：绕组和铁心，它们组成变压器的器身。

8.交流电机包括交流发电机和交流电动机两类。

9.三相交流异步电动机的定子槽有三种形式：开口槽、半开口槽和半闭口槽。

10.同步电机的转子转速与定子旋转磁场的转速相同。

选择题1.电力拖动系统中传动机构的作用是将（B）转化成所需要的运动形式，并进行传递与分配。

A电能B机械能C旋转运动D直线运动2.直流电动机的定子包括机座、主磁极、（B）、端盖、电刷和轴承。

A换向器B换向磁极C电枢铁心D风扇3.他励直流电动机固有机械特性的表达式是(A).A. n=U n/C eΦN– R a T/C e C TΦ2NB. n=U n/C eΦN– (R a+R)T/C e C TΦ2NC. n=U n/C eΦN– R a T/C e C TΦ2D. n=U/C eΦN– R a T/C e C TΦ2N4.变压器的额定容量用（C）表示。

A有功功率B无功功率C视在功率D机械功率5.变压器的运行特性有（A）和效率特性。

A外特性B输入特性C输出特性D负载特性6.三相单层绕组按绕组端接部分的形状分有同心式、交叉式和（C）绕组。

A波B叠C交叉式链形D双层7.三相异步电动机旋转磁场的转速与（B）有关。

A电压、频率B频率、磁极数C电流、电压D匝数、结构8.三相异步电动机机械特性反应的是（A）A.n=f(T)B.U2=f(I2)C.U1=f(I2)D.η=f(I2)9.同步电动机按用途分为（A）调相机。

《电机与电力拖动》（第三版）习题及答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。

气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。

电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。

感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。

他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。

相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用____________表示。

输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。

（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。

（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。

（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。

（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。

（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。

（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。

A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。

A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。

A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。

《电机与拖动》试题题库一、填空题1.直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向。

（填相同或相反）2.直流发电机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为转矩；直流电动机中的电磁转矩方向与转子的旋转方向，因此电磁转矩为转矩。

3.直流电动机的励磁方式有、、、四种。

4.直流电机是一种能量转换装置，具有可逆性，既可作发电机用，又可作电动机用。

作发电机使用时，输入功率，输出功率；作电动机使用时，输入功率，输出功率。

5.直流电机定子主磁极的作用是。

6.直流电动机的电磁制动有、、三种。

7.串励直流电动机的特点是：负载变化时励磁电流及主磁通同时改变，故负载变化时变化很大，电磁转距则近似正比于变化。

8.直流电动机的静差率越小，表明电动机转速的相对稳定性越，也表明机械特性越。

9.可用下列关系来判断直流电机的运行状态：当时为电动机状态，当时为发电机状态。

（填写,;U E E U>>）10.直流电机的电磁转矩是由和共同作用产生的。

11.变压器主要由和两部分组成。

12.变压器空载试验一般在侧进行，而短路试验一般在侧进行。

13.变压器空载运行时功率因数很低，这是由于。

14.变压器的可以近似看成铁耗，可以近似看成铜耗。

15.按照磁滞回线的形状不同，铁磁材料可分为和材料两大类。

16.铁心中的和之和称。

这部分损耗都将消耗有功功率，使铁心发热。

17.电流互感器运行时，在任何情况下都不允许副边，它可以看作是；而电压互感器使用时，副边不允许。

18.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，这算到二次侧后大小为。

19.当三相异步电动机的转差率1s=时，电动机处于状态；当0s<时，电动机处于状态；当1s>时，电动机处于状态。

当电动机拖动恒转矩负载，当满足运行条件时，拖动负载获得稳定运行状态。

20.三相交流电机电枢绕组产生基波旋转磁势的条件是，其转速与通入电流频率及电机极对数的关系是，若改变电流的相序，其转向。

一．填空题1.变压器是一种静止电器，它可以改变（ 电压 ）和（ 电流 ）。

2.直流电动机的起动方法有：( 电枢串电阻 )起动和( 降压 )起动。

3.一台并励直流电动机，若把电源极性反接，则电动机转向（ 不变 ）。

4.直流电机电磁转矩的数学表达式为( T em =C T ΦI a )，对于直流发电机，电磁转矩的性质为( 制动转矩 )，对于直流电动机机，电磁转矩的性质为（ 驱动转矩 ）5.变压器空载时，电源电压下降，则m Φ（ 变小 ） ，0I （ 变小 ） ，Fe P （ 变小 ） ，m Z （ 变大 ），变比k （ 不变 ）。

6.生产机械的负载从转矩特性上分，基本上可归纳为三大类，分别是（ 恒转矩 ）负载、( 恒功率 )负载和（泵与风机 ）负载。

7.直流发电机换向装置的作用是将电枢绕组内的（ 交流电 ）转变成电刷间的（ 直流电 ）。

8.变压器铁心导磁性能越好，则其励磁电抗（ 大 ），励磁电流（ 小 ）。

9.他励直流电动机的调速方法有( 变极 )调速、（ 变频 ）调速和（变转差率 ）调速。

10.当直流电机运行为发电机状态时，电磁转矩性质为( 制动 )，电动势的性质为( 反电动势 )。

11.一台单相变压器，空载实验测得Ω=Ω=86,9.1m m X R 。

若一次侧加很小的直流电压，二次侧开路，则=m R （ 0 ）Ω，=m X （ 0 ）Ω。

12.电力拖动系统的运动方程式为（ dtdnGD T T l em ⋅=-3752 ），在满足（ L em T T = ）条件时电机为稳态运行。

13.他励直流电动机的电磁制动方法有（ 能耗 ）制动、（ 反接 ）制动和（ 回馈 ）制动。

14.直流电机的电磁转矩是由(每极气隙磁通量 )和( 电枢电流 )共同作用产生的。

15.在其他条件不变的情况下，变压器一次侧匝数减少，若不考虑磁路饱和及漏阻抗压降的影响，则m Φ（ 增大 ），0I （ 增大 ），m X （ 减小 ） ，k （ 减小 ）。

电机及电力拖动复习题一、填空题01.直流电机单波绕组的一个特点是只有两条支路，而与极数无关。

02.直流电机中超越换向将使前刷边发热加剧，消除环火的方法是装置补偿绕组。

03.直流电动机的电气制动方法有能耗制动、反接制动、回馈制动三种。

04.调速指标包括：调速范围、静差率、平滑系数和允许输出及经济性。

05.电力拖动系统稳定运行的条件是dndT dndT L em <。

06.直流机单叠绕组的联接特点是每个元件的两个出线端接在相邻的换向片上。

07.直流发电机铭牌上标注的额定功率是指电机输出端发出的电功率08.直流电机按励磁方式的不同可以分为他励、并励、串励和复励直流电机。

09.拖动系统的运动方程式是dt dnGDT T em ⋅=-37522。

折算到单轴系统的内容一般有：工作机构的转矩、力、飞轮矩和质量的折算。

10.直流电动机常用的起动方法有电枢串电阻和降压起动两种。

11.他励直流电动机有电枢电路串电阻、弱磁和降低电枢电压三种调速方法。

12.生产机械的负载转矩特性分为恒转矩、恒功率和风机、泵类负载转矩特性。

13.一台并励直流电动机，若改变电源极性，则电机转向不变。

14.直流发电机电磁转矩的方向和电枢旋转方向相反。

15.当直流电动机的转速超过理想空载转速_时，出现回馈制动。

16.直流电动机功率公式：直流发电机转矩公式：17.直流电机的节距指的是：极距指的是：18.直流电动机的人为特性都比固有特性软。

19.可用下列关系来判断直流电机的运行状态。

当U>E 时为电动机状态，当U<E时为发电机状态。

20.单迭绕组极对数为P 时，则并联支路数最多为p 。

21.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为1I 和2I ， 1I =2I22.三相变压器可用三个单相变压器组成，这种三相变压器称为三相变压器组。

23.我国规定①Y ，yn0；②Y ，d11；③YN ，d11；④YN ，y0和⑤Y ，y0等五种作为三相双绕组电力变压器的标准联结组。

1、不属于电力拖动自动控制系统构成单元的是（）。

CA、电动机B、功率放大与变换装置C、柴油机D、传感器2、电动机转速与转角控制的根本是（）控制，但同时也需要做好（）控制。

BA、磁链、转矩B、转矩、磁链C、手动、自动D、自动、手动3、直流电力拖动控制系统和交流电力拖动控制系统比较，（）流电力拖动控制系统的数学模型简单；（）流电力拖动控制系统调节器的设计简单。

CA、直、交B、交、直C、直、直D、交、交4、船舶电力推进是通过（）拖动螺旋桨的系统。

DA、柴油机B、汽轮机C、燃气轮机D、电动机5、（）电动机的转速与电源频率保持严格对应关系，机械特性硬。

CA、直流B、异步C、同步D、永磁6、典型机械负载中，起重机提升重物属于（）负载。

BA、反抗性恒转矩B、位能性恒转矩负载C、通风机类D、恒功率负载7、典型机械负载中，船舶螺旋桨属于（）负载。

CA、反抗性恒转矩B、位能性恒转矩负载C、通风机类D、恒功率负载8、根据转速-转矩四象限，电动机在第四象限为（）状态。

DA、正向电动B、反向电动C、正向制动D、反向制动9、转速-转矩四象限中的第三象限，电动机电磁转矩与转速方向相（），为（）性质。

AA、同、驱动B、反、驱动C、同、制动D、反、制动10、根据运动方程式，转速变化是因为（）。

DA、电磁转矩为驱动转矩B、电磁转矩为制动转矩C、电磁转矩等于阻转矩D、电磁转矩不等于阻转矩11、吊车电动机提升下放重物时，电动机所承担的机械负载属于典型机械负载中的（）负载。

BA、反抗性恒转矩B、位能性恒转矩C、通风机类D、恒功率负载第二章转速反馈控制的直流调速系统转速反馈控制的直流调速系统测验1、直流调速系统要求一定范围内无级平滑调速，以（）调速方式为最好。

BA、电枢回路串电阻B、降低电枢电压C、降低励磁电压D、励磁回路串电阻2、V-M直流调速系统中采用了平波电抗器来抑制电流脉动，改善（）问题。

AA、轻载时电流断续B、低速时的高次谐波C、堵转时电流过大D、功率因数3、在V-M系统主电路的等效电路图中，不属于整流装置电阻的是（）。

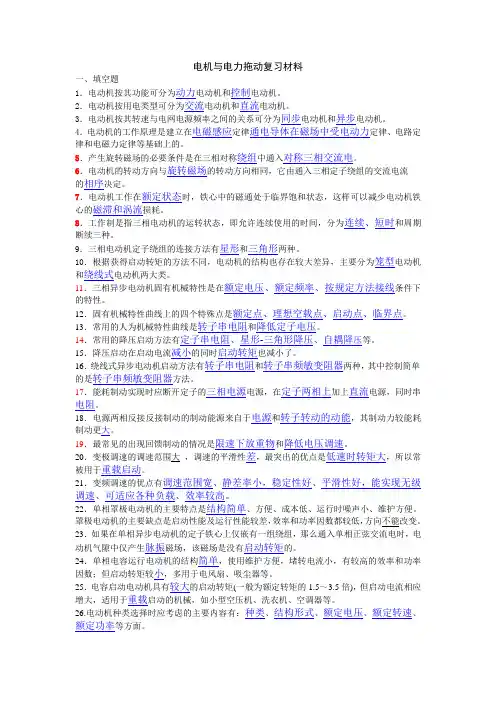

电机与电力拖动复习材料一、填空题1．电动机按其功能可分为动力电动机和控制电动机。

2．电动机按用电类型可分为交流电动机和直流电动机。

3．电动机按其转速与电网电源频率之间的关系可分为同步电动机和异步电动机。

4．电动机的工作原理是建立在电磁感应定律通电导体在磁场中受电动力定律、电路定律和电磁力定律等基础上的。

5．产生旋转磁场的必要条件是在三相对称绕组中通入对称三相交流电。

6．电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。

7．电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的磁滞和涡流损耗。

8．工作制是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时和周期断续三种。

9．三相电动机定子绕组的连接方法有星形和三角形两种。

10．根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为笼型电动机和绕线式电动机两大类。

11．三相异步电动机固有机械特性是在额定电压、额定频率、按规定方法接线条件下的特性。

12．固有机械特性曲线上的四个特殊点是额定点、理想空载点、启动点、临界点。

13．常用的人为机械特性曲线是转子串电阻和降低定子电压。

14．常用的降压启动方法有定子串电阻、星形-三角形降压、自耦降压等。

15．降压启动在启动电流减小的同时启动转矩也减小了。

16．绕线式异步电动机启动方法有转子串电阻和转子串频敏变阻器两种，其中控制简单的是转子串频敏变阻器方法。

17．能耗制动实现时应断开定子的三相电源电源，在定子两相上加上直流电源，同时串电阻。

18．电源两相反接反接制动的制动能源来自于电源和转子转动的动能，其制动力较能耗制动更大。

19．最常见的出现回馈制动的情况是限速下放重物和降低电压调速。

20．变极调速的调速范围大，调速的平滑性差，最突出的优点是低速时转矩大，所以常被用于重载启动。

21．变频调速的优点有调速范围宽、静差率小，稳定性好、平滑性好，能实现无级调速、可适应各种负载、效率较高。

成都理工大学? 电机与电力拖动?复习资料一、填空题1.变压器的主要结构部件是_________________和 _________________。

2.变压器油的作用，一是_________________；二是 _________________。

3. 变压器空载电流的大小约为额定电流的_________________倍，其性质是_________________。

4.变压器负载运行时，一次电流包括_________________ 和 _________________ 两个分量。

5. 三相变压器的连接组别取决于 _________________，_________________和_________________ 三个因素。

6.变压器的励磁阻抗由 __________ 试验测得，短路阻抗由 _________ 试验测得。

7.自耦变压器的一、二次绕组之间既有_________ 联系，又有 _________ 连接。

8.电焊变压器具有 _________ 的外特性，常采用 _________ 和 _________ 方法增大漏抗。

二、判断题1、变压器既能变换电压，又能变换电流。

〔〕2、变压器既能变换交流电压，又能变换直流电压。

〔〕3、变压器铁心中的主磁通幅值大小是由一、二次电流决定的。

〔〕4、由于变压器一、二次电流的相位相反，所以二次电流越大，一次电流越小。

〔〕5、变压器的空载损耗主要是铁损耗。

〔〕6、做变压器短路试验时，在高压侧加短路电压或在低压侧加短路电压测得的结果是一样的。

〔〕7、三相变压器并联运行时，短路阻抗大的变压器分担的负载小。

〔〕8、三绕组变压器的额定容量就是每个绕组的额定容量。

〔〕9、电压互感器运行时，近似于空载状态。

〔〕10、电流互感器的铁心和二次绕组的一端必须可靠接地。

〔〕15、调节同步发电机的励磁电流时，输出有功功率和无功功率都将发生变化。

〔〕16、同步电动机本身没有启动转矩，所以它不能自行启动。
