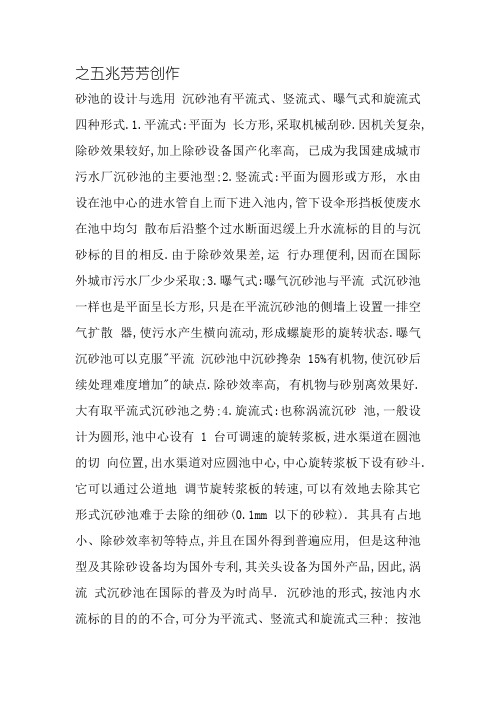

之五兆芳芳创作砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式.1.平流式:平面为长方形,采取机械刮砂.因机关复杂,除砂效果较好,加上除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀散布后沿整个过水断面迟缓上升水流标的目的与沉砂标的目的相反.由于除砂效果差,运行办理便利,因而在国际外城市污水厂少少采取;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态.曝气沉砂池可以克服"平流沉砂池中沉砂搀杂15%有机物,使沉砂后续处理难度增加"的缺点.除砂效率高, 有机物与砂别离效果好.大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有 1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗.它可以通过公道地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒). 其具有占地小、除砂效率初等特点,并且在国外得到普遍应用, 但是这种池型及其除砂设备均为国外专利,其关头设备为国外产品,因此,涡流式沉砂池在国际的普及为时尚早. 沉砂池的形式,按池内水流标的目的的不合,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池. 平流式沉砂池是经常使用的池型,污水在池内沿水平标的目的流动,具有机关复杂,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差. 曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流.其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变更影响小,同时还对污水起到预曝气作用.但按生物除磷脱氮设计的污水处理工艺,为了包管处理效果,一般不推荐采取曝气沉砂池. 近年来普遍使用的旋流沉砂池是利用机械力控制流态和流速,加快砂粒的沉淀, 有机物则被留在污水中,沉砂效果好,占地省. 目前设计较多采取旋流沉砂池. 沉砂池的形式,按池内水流标的目的的不合,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池. 平流式沉砂池是经常使用的池型,污水在池内沿水平标的目的流动,具有机关复杂, 截流无机颗粒效果较好的优点; 竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底, 处理效果一般较差. 曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流.其优点是,通过调节曝气量,可以控制污水的旋流速度, 使除砂效率较稳定,受流量变更影响小,同时还对污水起到预曝气作用.但按生物除磷脱氮设计的污水处理工艺,为了包管处理效果,一般不推荐采取曝气沉砂池. 近年来普遍使用的旋流沉砂池是利用机械力控制流态和流速,加快砂粒的沉淀,有机物则被留在污水中,沉砂效果好,占地省. 目前设计较多采取旋流沉砂池.。
沉砂池设计方案587861. 简介本文档旨在提供沉砂池的设计方案。
沉砂池用于去除水中的悬浮颗粒物，使水质得到净化和提升。
以下是我们的设计方案。
2. 设计要求根据客户的需求和相关标准，我们的设计方案需要满足以下要求：- 处理水流量：每小时5000升；- 去除悬浮颗粒物尺寸：大于0.2毫米；- 系统稳定性和可靠性；- 安装维护简单。
3. 设计方案根据上述要求，我们提出以下设计方案：3.1 池体结构沉砂池采用圆形池体，直径为3米，深度为2米。
池体材料选用钢筋混凝土，以确保其结构坚固和耐久性。
3.2 水流控制我们将在池体底部设置一个入口口径为200毫米的水管，通过水泵将水流引入沉砂池。
为了控制水流速度，我们将设计一个合适大小的流量调节器。
3.3 沉砂装置为了有效去除悬浮颗粒物，我们将在沉砂池的底部设置一个沉砂装置。
沉砂装置采用重力沉降原理，使悬浮颗粒物沉降到池底。
3.4 污泥排出为了方便处理污泥，我们将在池底设置一个污泥排出口。
定期清理污泥可以保持沉砂池的正常运行。
3.5 监测和控制系统为了确保沉砂池的稳定性和可靠性，我们将安装一个监测和控制系统。
该系统将监测池体水位、流量和水质等参数，并根据设定值自动控制水泵和污泥排出系统的运行。
4. 安装和维护为了简化安装和维护过程，我们将按照设计要求提供详细的安装和操作手册。
此外，我们还将为客户提供培训，以确保他们能正确操作和维护沉砂池系统。
以上是沉砂池设计方案58786的内容。
如有任何问题或建议，请随时与我们联系。

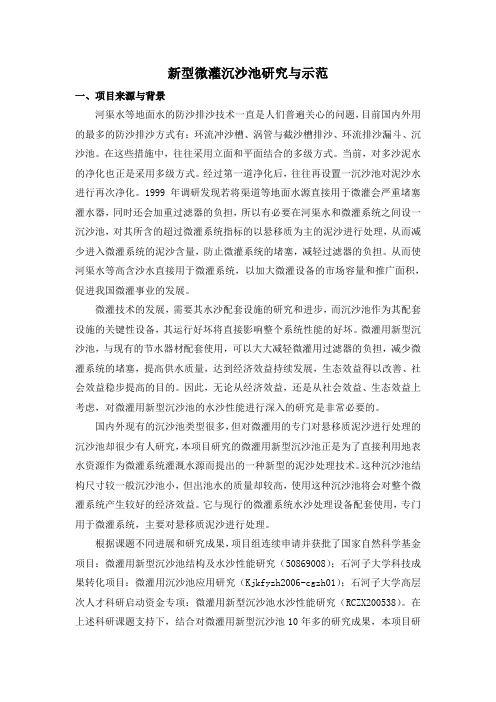

新型微灌沉沙池研究与示范一、项目来源与背景河渠水等地面水的防沙排沙技术一直是人们普遍关心的问题，目前国内外用的最多的防沙排沙方式有：环流冲沙槽、涡管与截沙槽排沙、环流排沙漏斗、沉沙池。
在这些措施中，往往采用立面和平面结合的多级方式。
当前，对多沙泥水的净化也正是采用多级方式。
经过第一道净化后，往往再设置一沉沙池对泥沙水进行再次净化。
1999年调研发现若将渠道等地面水源直接用于微灌会严重堵塞灌水器，同时还会加重过滤器的负担，所以有必要在河渠水和微灌系统之间设一沉沙池，对其所含的超过微灌系统指标的以悬移质为主的泥沙进行处理，从而减少进入微灌系统的泥沙含量，防止微灌系统的堵塞，减轻过滤器的负担。
从而使河渠水等高含沙水直接用于微灌系统，以加大微灌设备的市场容量和推广面积，促进我国微灌事业的发展。
微灌技术的发展，需要其水沙配套设施的研究和进步，而沉沙池作为其配套设施的关键性设备，其运行好坏将直接影响整个系统性能的好坏。
微灌用新型沉沙池，与现有的节水器材配套使用，可以大大减轻微灌用过滤器的负担，减少微灌系统的堵塞，提高供水质量，达到经济效益持续发展，生态效益得以改善、社会效益稳步提高的目的。
因此，无论从经济效益，还是从社会效益、生态效益上考虑，对微灌用新型沉沙池的水沙性能进行深入的研究是非常必要的。
国内外现有的沉沙池类型很多，但对微灌用的专门对悬移质泥沙进行处理的沉沙池却很少有人研究，本项目研究的微灌用新型沉沙池正是为了直接利用地表水资源作为微灌系统灌溉水源而提出的一种新型的泥沙处理技术。
这种沉沙池结构尺寸较一般沉沙池小，但出池水的质量却较高，使用这种沉沙池将会对整个微灌系统产生较好的经济效益。
它与现行的微灌系统水沙处理设备配套使用，专门用于微灌系统，主要对悬移质泥沙进行处理。
根据课题不同进展和研究成果，项目组连续申请并获批了国家自然科学基金项目：微灌用新型沉沙池结构及水沙性能研究（50869008）；石河子大学科技成果转化项目：微灌用沉沙池应用研究（Kjkfyzh2006-cgzh01）；石河子大学高层次人才科研启动资金专项：微灌用新型沉沙池水沙性能研究（RCZX200538）。
一种二沉池自动清洗装置的制作方法二沉池是一种常用于污水处理的设备，用于去除废水中的悬浮物和沉淀物。
为了确保二沉池的有效运行，定期清洗是必要的。
为了提高清洗的效率和自动化程度，设计了一种二沉池自动清洗装置的制作方法。
首先，我们需要准备以下材料和设备：电动马达、齿轮系统、刮板、导轨、传感器、控制器、管道等。
第一步，确定清洗装置的结构。
根据二沉池的大小和形状，设计一个能够覆盖整个二沉池表面的清洗装置。
这个装置通常包括一个横向移动的刮板和一个纵向移动的刮板。
第二步，制作刮板。
通过加工和焊接材料，制作出能够覆盖整个二沉池表面的刮板。
刮板应具有足够的强度和耐腐蚀性能。
第三步，安装驱动系统。
将电动马达和齿轮系统安装在二沉池的一侧。
驱动系统的作用是控制刮板的移动，确保能够覆盖到二沉池的所有区域。
第四步，安装导轨。
将导轨安装在二沉池的侧壁上，以便刮板能够在上面移动。
需要注意的是，导轨应平整且能承受刮板的重量。
第五步，安装传感器和控制器。
在二沉池的底部安装传感器，用于检测废水中的沉淀物厚度。
将传感器与控制器连接，通过控制器的指令，实现自动清洗的控制。
第六步，连接管道。
将清洗装置与二沉池的出口管道连接，确保清洗过的废水能够顺利排出，同时避免废水的再次进入二沉池。
最后，进行测试和调整。
在装置安装完成后，进行测试，确保刮板的移动和清洗效果符合要求。
如有必要，对装置进行调整，以达到最佳的清洗效果。
通过以上制作方法，一种二沉池自动清洗装置可以成功制作出来。
这种装置的自动化程度高，能够有效地清洗二沉池，提高污水处理的效率和质量。
同时，该装置的结构合理，操作简便，易于维护和管理。
新型冲洗式沉沙池分流比的研究摘要:在现有的节水器材中对水质要求较高,而天然地表水往往不能达到这一要求,因此,我们在结合前人的成功经验的基础上设计出了新的实验模型——冲洗式沉沙池。
研究该模型来解决冲洗泥沙所用水量与可用水量的比值——分流比,最后确定出最优分流比。
本文就是通过这个冲洗式沉沙池的模型实验来分析出调流板方案的不同、有无溢流槽、辅助冲沙设施的开度以及排沙廊道的开度对分流比的影响。
关键词:分流比流量系数排沙廊道辅助冲沙设施溢流槽调流板1 目的及意义水目前是困扰国民经济发展的一个主要原因。
缺水已直接影响着国家工农发展。
而农业灌溉用水占用了所用水量的四分之三。
因此,节约灌溉用水将对国家可持续发展起着举足重轻的作用。
2 试验研究现状目前国内沉沙池的设计方式较为单一,按平面形状可分为:直线型、曲线型、沉沙条渠型和混合沉沙池;按清淤方式分为:冲沙式沉沙池(自流冲沙和提水冲沙)、机械清淤沉沙池、和淤改式沉沙池三种。
3 沉沙池的分流比研究现状现状国内外对沉沙池分流比的研究还不是很多,对涡管排沙分流比的研究相对较成熟。
4 试验概况1)结构尺寸模型全长3.4m,由进水段、沉淀室段,溢流出水段三部分组成,其各部分的长度分别为0.8m、2.0m、0.6m。
排沙廊道进口高度he=0.08m,出口高度h0=0.11m,宽b=0.06m,底坡坡度i=1%。
其各部分的高度分别为0.44m、0.37m、0.44m。
模型见图1、图2、图3所示。
图1:沉沙池平面图图2:沉沙池立面图图3:沉沙池模型剖面图预计设计了调流板A(图5)和调调流板B(图6),并使用了溢流槽。
我们还对该试验模型的排沙采用了一种新的方法,如图4所示:单位(mm)图4:冲沙廊道示意图图6 沉沙池调流板方案B该类沉沙池的最大优点就是不论采用连续冲沙或者是间断冲沙都不会造成排沙廊道的淤积堵塞。
同时,根据理论的分析和经验可以知道,采用间断冲沙对水的利用效果较高,所以我们设有辅助冲沙设施。
新型沉沙池沉沙效果的应用研究
杨晓军
【期刊名称】《节水灌溉》
【年(卷),期】2016(0)11
【摘要】微灌用新型沉沙池是一种新型泥沙处理设备,地表水资源经过它处理后可直接作为灌溉水源进入农田微灌系统。
通过原型观测实验分析,对微灌用新型沉沙池的泥沙沿程分布情况和水流含沙量变化进行了研究。
结果表明:相比传统沉沙池,新型沉沙池对泥沙的沉淀效果更明显,泥沙颗粒自池首至池尾的沿程分布表现出由大到小变化规律,且渠尾出池水流的悬移质含沙量明显减小,具有广阔的应用前景。
【总页数】3页(P118-120)
【关键词】新型沉沙池;原型观测;沉沙率;微灌
【作者】杨晓军
【作者单位】新疆农业职业技术学院;新疆昌吉方汇水电设计有限公司
【正文语种】中文
【中图分类】S27;TV131.4
【相关文献】
1.重力沉沙过滤池与条形沉沙池沉沙效果对比研究 [J], 戚印鑫
2.滴灌系统首部沉沙池沉沙效果试验研究 [J], 贾艳霞;白寅虎;贾艳梅
3.滴灌系统首部沉沙池沉沙效果试验研究 [J], 贾艳霞;白寅虎;贾艳梅;
4.新型微灌沉沙池沉沙效率试验研究 [J], 汤骅;宗全利;吴均;刘焕芳
5.滴灌系统首部沉沙池沉沙效果试验研究 [J], 王开拓; 王银涛
