某水电站沉沙池方案比选设计研究

某水电站坝址拟定方案比选分析刘永纯;陈龙【摘要】从地质条件、枢纽布置、工程投资及管理运行等方面,对某电站上、下坝址方案进行比较,分析得出下坝址设计方案总体优于上坝址的结论,选定其作为推荐坝址.【期刊名称】《黑龙江科技信息》【年(卷),期】2017(000)034【总页数】2页(P141-142)【关键词】水电站;坝址;方案比选【作者】刘永纯;陈龙【作者单位】国网四川省电力公司技能培训中心,四川成都 610072;中国水利水电第七工程局有限公司,四川成都 610081【正文语种】中文某水电站位于HS河中游河段,电站以发电为主,兼顾其他,采用混合式开发,在电网中承担发电、调峰及备用等任务。

电站总装机容量140MW,多年平均发电量4.4×108kw.h,年利用小时4350h。

该电站属Ⅱ等大(2)型工程,其主要建筑物大坝、泄水建筑物和进水口等为2级建筑物,次要建筑物为3级。

该工程大坝为碾压混凝土重力坝,最大坝高132.5m,水库蓄水位534m,水库库容 3.3 亿 m3。

受构造及水能利用条件的限制,可供坝址选择的河段仅为长约2500m的狭谷河段,该河段河道顺直,左岸多为40～50°的顺层陡坡,局部为陡壁。

结合坝址区地形、地质条件和施工布置,拟定上、下两个坝址(均考虑碾压混凝土重力坝布置方案)。

上坝址位于薄至中厚层灰岩地层,下坝址位于茅口灰岩和吴家坪灰岩夹炭质页岩地层。

上坝址位于峡谷中上游,地形呈不对称“V”型谷,斜向坡,峡谷段内河流顺直,左岸为40°陡坡,上部800m高程以上为一缓坡平台。

右岸470m高程以下为40°的斜坡,以上为170m～200m高的近似直立的悬崖,750m高程以上为缓坡平台。

枯期水位439m时,河宽约40m,水深3～6m,正常蓄水位544m时,河宽284m,河谷宽高比2.2。

两岸450m高程以下为崩塌堆积体及河床冲积层,河床覆盖层厚度6～10m,为崩塌大块石及碎石夹砂卵砾石。

《河南水利与南水北调》2023年第10期勘测设计某水库枢纽大坝工程坝型方案比选研究杨汨（兴义市水务局，贵州兴义562400）摘要：水库枢纽大坝工程坝型方案比选是水库工程建设的重要内容，对水库工程规划设计、施工安全和运行具有重要意义。

为此，结合小河边水库工程坝型方案比选实际案例展开分析研究。

结果表明，小河边水库枢纽大坝工程从坝型选择、重力坝代表坝型及土石坝代表坝型推选等方面完成坝型方案拟定；进而重点围绕地形地质条件、枢纽总体布置、枢纽建筑物、工程施工、占地及运行管理和坝型方案比选结果等多个方面开展坝型方案比选研究。

最终确定选用C15堆石混凝土重力坝方案，便于施工和运行维护优势可为类似工程提供借鉴参考。

关键词：水库枢纽工程；大坝；坝型方案；比选；研究中图分类号：TV64文献标识码：A文章编号：1673-8853（2023）10-0085-02Study on the Comparison and Selection of Dam Type Scheme of a Reservoir Hub Dam ProjectYANG Mi（Xingyi Municipal Water Resources Bureau,Xingyi562400,China）Abstract：The comparison and selection of dam type scheme is an important part of reservoir project construction,which is of great significance to the planning and design,construction safety and operation of reservoir project.Therefore,the actual case of dam type scheme comparison of Xiaohebian Reservoir Project is analyzed and studied.The project of Xiaohebian Reservoir junction dam is completed from the aspects of dam type selection,representative dam type selection of gravity dam and representative dam type selection of earth-rock dam.Then,it focuses on the study of dam type scheme selection from many aspects,such as terrain and geological conditions,general layout of the hub,hub buildings,engineering construction,occupation and operation management,and the results of dam type scheme selection.Finally,the C15rockfill concrete gravity dam scheme is selected,which is convenient for the construction,operation and maintenance advantages and can provide reference for similar projects.Key words：reservoir hub project；dam；dam type scheme；comparison and selection；research1流域概况小河边水库位于七舍镇鲁坎村境内，水库所在流域为小河边小河，为南盘江二级支流，一级支流为达力河。

水电站设计方案的比选与优化浅析近些年以来，城乡各地都在着手构建较大规模的水电站，而与之相应的设计模式也在获得显著改进。

实质上，水电站本身包含了复杂度较高的内部结构，因此在客观上增大了方案设计时的难度。

在优化设计方案的全过程中，作为设计人员通常需要兼顾多样化的要素，其中包含坝址选择、整体性的工程布置以及其他要素。

因此可见，针对各种类型的水电站建设而言，与之有关的方案模式都应当体现为显著差异。

通过运用全方位的优化对比，就能为其提供可行性更强的优化设计措施。

标签：水电站设计方案；比选；优化从基本特征来讲，建设水电站的关键应当落实于先期性的水电站设计。

这是由于，水电站设计是否符合了最根本的设计指标，较大程度决定着整个水电站具备的稳定性以及运行实效性。

在选择不同类型的设计方案时，通常都要兼顾多层次的要素，运用综合对比的手段与措施来提供全方位的设计参考。

设计人员如果能选择与之相适应的水电站坝址，并且优化整个流程的水电站设计，那么将会有助于突显更高层次的运行效益，同时也有助于减少综合成本。

一、选择合适的坝址通常情况下，选择坝址的全过程都会涉及到相对复杂的各类要素，其中典型为当地现有的环境要素、施工流程的便利性、坝体类型以及地质条件等。

这是因为，选择不同坝址也就意味着施工流程具备的差异性。

因此可见，设计人员针对坝址选择通常都要兼顾如下的关键性要素：首先是基础地质要素。

具体来讲，建造水电站的现场地形应当具备优良的特性，最好将其建立于峡谷或者丘陵等特殊地势之上。

在必要的时候，针对当地现有的某些特殊地质还能够加以有序利用，以便于节省更多的建设资金，对于综合性的工程量也能予以适度降低。

其次是坝体形状的要素。

在选择不同类型的坝体形状时，根本宗旨在于保证其应当具备的库容总量，最好将其限制于集水盆地的范围内。

这是因为，集水盆地本身具备相对显著的地势落差，因而蕴含了更大的水能总量。

如果选择在此处建设坝体，则能够拥有更高层次的综合性建设效益。

关于沉沙池结构型式的选取方法分析选取何种类型的沉沙池结构，决定着沉沙池的实际应用效果。

沉沙池结构型式的设计有多种，包含了直线型、曲线形、斜板式、续冲洗式、定期冲洗式沉沙池等多种形式。

在本文中以实际工程案例为研究对象，对沉沙池结构型式的选取方法进行深入研究。

希望相关的研究能够促进沉沙池结构研究。

标签：沉沙池；结构型式；选取方法；分析1.沉沙池结构型式与特点、设计分析沉沙池结构型式主要分为几下几种：直线形沉沙池、曲线形沉沙池、沉沙条渠、旋流式、斜板式沉沙池等。

这些沉沙池的实际分类主要是按照其实际的平面形态来划分。

沉沙池在实际应用中根据其冲沙方式的差别化，可以直接将以上类型的沉沙池分为连续冲洗性沉沙池和定期冲洗式沉沙池。

1.1 直线沉沙池直线沉沙池在实际应用中可以分为四种类型，分别为单室、单室带侧渠、双室、多室四种。

单室沉沙池的特点是在进行冲洗环节中，可以通过侧渠来进行引水，在沉沙池出现临时故障时并且不会导致其中间出现断水的情况下，可以临时引水，但其中的实际含沙量却比较大，此情况下只作为临时运用。

冬季引水可从侧渠引水。

如果水量超过了15-20m3/s时，就需要采用多室沉沙池。

多室沉沙池的每室过流量，可以按照每室平分总量来考虑，其余各室通过全部流量。

多室沉沙室不仅还可以进行连续性的供水，并且冲沙时所需要的流量比较小。

1.2 曲线形沉沙池当河流水流比较急的情况下，其实际的推移质比较多，那么在进行人工取水的环节中，会受到水流的影响。

因此，面对这样的情况可以采用曲线沉沙池对引水进口的推移质沙泥进行二级排沙处理。

对曲线形的沉沙池结构形式进行研究，在渠线平面为具有90°转弯的弯曲状的渠段。

在实际应中可以借助弯道水流的横向环流原理，借用冲沙设施将泥沙逐渐的排出来。

该种曲线的沉沙池与传统直线形的沉沙池相比，具有较为明显的优越性，虽然其实际结构比较简单，但是在施工中比较便利，避免推移质进入到引水渠中。

在该种类型的沉沙池结构中，其数值比较大，在山区、谷口河段中应用较多。

实例分析条渠式沉沙池的优化设计沉沙池是水电站保护水利设备安全的重要建筑物，沉沙池设计方案是否合理对整个水电站沉降效果产生直接影响，也在一定程度上影响设备生产效率和安全性。

文中结合新疆天池沉降池建设情况，通过方案对比选定最佳的沉沙池形式并设计合理的参数，验证条渠式沉沙池方案的合理性和有效性。

标签：条渠式沉沙池；优化设计；实例分析沉沙池作为水利工程中控制水流泥沙粒径最常见的方式，对水利工程进行施工过程中，沉沙池形式、种类较多，为保证获得最佳沉降效果，在选择型式和结构时，要依据工程地质条件和沉沙池功能需求确定相应的类型。

文中根据新疆天池沉沙池设计为依据，分析工程泥沙情况和景观要求，通过方案比较选择适合的沉沙池形式，以期为相关类似工程提供重要借鉴。

1、工程概况1.1 天池实际情况。

新疆天池属于国家5A级旅游风景名胜区，位于乌鲁木齐市的懂不，主要风景特色为冰川湖泊、民族风情。

近些年，因气候变化异常，降水过于集中，过度放牧、砍伐等因素的影响，导致泥石流频发，促使上游多数松散物质和泥沙进入天池，不仅缩小天池的湖面面积，也影响旅游资源的质量，直接影响天池的生命。

天池气象站统计的数据表明，天池气候编程存在明显的振荡特征，调查显示，1971年～2003年，天池遭受泥石流侵袭，泥沙向湖心推进217米；而2003年～2006年，天池的湖岸线又推进54米，沙进水退导致天池湖面多年来缩小3.47%。

截止2007年，天池湖水深度从10年前的平均100米下降至80米。

从整治泥沙、改善环境等方面入手，继续对泥石流进行相应的防治工作，例如：设置拦沙坝、沉沙池等，结合相应的生物措施保护天池的经过，提升天池的旅游价值。

下文针对天池尘沙吃设计展开讨论。

1.2 泥沙特性。

新疆天池泥沙主要是悬移质、推移质两类，相关研究表明，0.001～0.005粒径的泥沙能有效改善土壤养分，粒径为0.005～0.1mm泥沙可以改善土壤结构，大于0.1mm的泥沙对农作物产生不良影响，极易出现淤积渠道的情况。

【提示】如何安全参加跳伞运动首先，对于跳伞运动的参与者来说，安全是最重要的。

在参加跳伞运动之前，需要了解跳伞运动的风险，并确保自己拥有所需的技能和装备。

以下是一些提示，可帮助您在参加跳伞运动时保持安全。

1. 寻找专业的跳伞学校如果您是首次参加跳伞运动，建议您到专业的跳伞学校接受培训。

在学校中，您将得到充分的指导，了解所需的技能和装备。

一流的学校会为您提供安全的环境，以让您从基础开始，逐步提高。

2. 掌握基本技能在跳伞运动中，必须掌握一些最基本的技能，如摆正身体、控制速度和正确着陆等。

您应该遵循您的教练的指导，确保技能得到充分的练习。

在证明了您的技能之后，您就可以安全地执行高级跳伞动作。

3. 了解目标地点在跳伞运动之前，您应该了解目标地点的天气状况、最佳跳伞时机以及其他相关信息。

这些信息可以帮助您做出正确的决策，以保证安全。

如果您不确定目标地点的情况，建议您联系当地的跳伞运营商，并请他们提供帮助。

4. 选择适当的装备为了确保安全，您需要使用合适的跳伞装备，如跳伞伞具、头盔、面罩、跳伞服等。

您应该确保这些装备得到充分的维护，并在跳伞运动之前进行适当的检查。

如果您发现任何装备存在问题，则应该立即停止跳伞运动，以避免任何风险。

5. 注意天气状况在跳伞运动之前，您应该关注天气状况。

如果天气条件不佳，例如降雨、大风或雷暴，您应该考虑取消跳伞行动。

如果您已经开始跳伞，但发现天气突然变坏，您应该尽快找到安全的着陆点，以避免任何可能的危险。

6. 跳伞时保持冷静在跳伞运动中，您需要保持冷静，以确保您的安全。

如果您发现自己处于危险中，不要惊慌失措，而是冷静地做出最好的决策。

遵循您的教练给您的指示，尽可能地降低伤害风险。

总之，跳伞运动是一项极具挑战性的活动，需要进行全面的准备才能保证安全。

如果您想参加跳伞运动，必须确保自己拥有必要的技能和适当的装备，并遵循跳伞运营商的建议。

如果发现任何危险，请采取适当的行动，以确保您的安全。

小型水电站沉沙池设计根据该电站沉砂池工程实例，来具体说明沉沙池的设置条件、泥沙沉降标准和工作原理，通过对该沉沙池水力计算及具体布置，对类似工程沉沙池设计提供参考标签：水电站；沉沙池；工作深度；工作宽度；泥沙；悬移质泥沙1、概况某低坝径流式引水电站，装机容量2×8MW，额定水头为127m，引用流量为15.52m3/s，2台立式混流式机组，单机容量为8MW，设计选用的水轮机型号为HLA548-LJ-128。

保证出力3970kW，年发电量7287万kw.h，年利用小时数4554h。

溢流坝最大坝高7m，引水线路总长（首部枢纽至前池）为5407.2 m。

该电站主要由泄水建筑物、引水建筑物、发电厂房、开关站等建筑物组成。

引水发电系统布置在左岸，由无压引水隧洞、压力前池、压力管道和岸边式厂房组成。

2、沉沙池的设置的必要性及原理小型水电站无压进水口应能防止有害泥沙进入引水道，以免淤积引水道，降低过流能力，以及磨损水轮机转轮及过流部件，进水口常设拦沙坎，截住沿河底滚动的推移质泥沙，并通过冲沙孔或冲沙廊道排至下游。

对于多泥沙河流，为了避免大颗粒的泥沙进入水轮机，通常在无压进水口后修建沉沙池。

沉沙池的基本原理是加大过水断面形成圴匀的低流区，减小水流的挟沙能力，使有害泥沙沉积在池内，而让清水进入引水道。

沉沙池的水流平均流速一般为0.25-0.7m/s，视有害泥沙粒径而定，沉沙池要有足够的长度。

3、沉沙池的设置条件及泥沙沉降设计标准设置沉沙池的初步判别条件当过机多年平均含沙量Sp及过机多年平均粗粒径含沙量S′p与水轮机额定水头Hr的交点处，根据水利水电工程沉砂池设计规范中水电站设置沉沙池的初步判别条件图在C区，需设置沉沙池。

4、沉沙池的水力计算沉沙池采用定期冲洗式，由该电站额定水头（127m）确定沉沙池设计最小沉降粒径为0.25mm，工作流量为15.52m3/s。

定期冲洗式沉沙池为沉沙与冲洗交替运行连续供水的沉沙池。

浅析水电站设计方案的比选与优化研究摘要：随着我国经济社会的发展，我国在各种基础设施建设方面的投入不断增加，尤其是在水利、道路以及各种城市基础设施建设方面，我国政府不断地增大投入支出，以求在我国地域广阔的疆土上，充分的发挥各种资源的效用，这也是目前世界上各个发展中以及发达国家所追求的目标。

近些年不断地加大政府在这一方面的基建投入比例，以求更好的提高水资源的利用效率。

本文在水电站建设的基础上，分析了水电站应当选择的设计方案，以及各种设计方案的比选和优化研究，指出了我国水电站在设计中存在的一些问题，提出了一些应对策略，以供参考。

关键词：水电站；设计方案；比选与优化一、引言水电站设计方案中进行合理的设计方案的比选和优化研究是水电站建设中的重要方面，尤其是随着当今社会科技化水平的提高，一些智能水电站设计方案的出现，令水电站建设决策者们产生一定的选择上的困难，而选择正确的水电站设计方案能够产生以下几个方面的良好效用。

首先，进行水电站设计方案的比选和优化研究能够对于整个水电站自身的建设产生巨大的影响，进行水电站设计方案的选择首先需要考虑的便是水电站建设的可能性，良好的水电站设计方案首先需要做到自身设计可施行性高，并且能够在最大限度节省资金成本的前提下实现水电站的建设，从而为后续水电站建成后带来的各种经济社会效益提供可能性。

其次，在水电站设计方案可行性较高的前提下，水电站设计方案比选和优化研究人员其次需要考虑的方面便是环保效益。

水电站设计方案比选和优化研究人员需要考虑到经济效益和社会效益两者之间的联系，在水电建设的过程中尽可能的同时兼顾经济和社会效益。

二、水电站设计方案比选与优化的影响因素分析2.1水电站设计思路从我国目前水电站的设计核心方案出发，我国目前水电站的设计一定要符合我国发展的社会潮流，即加强水电站自身的科技化水平以及自动化水平，而且在技术层面一定要考虑到未来可以能会出现的技术衔接部分，以求水电站可以更好地适应整个社会的发展，提高水电站的资源整体利用水平和效用。

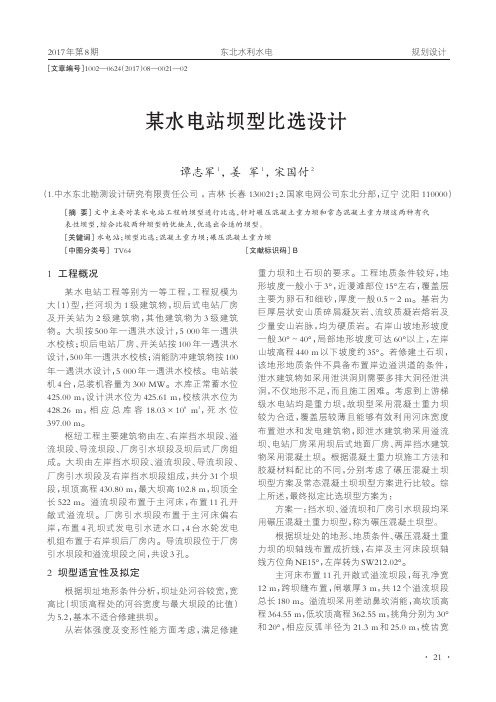

某水电站坝型比选设计谭志军1，姜军1，宋国付2（1.中水东北勘测设计研究有限责任公司，吉林长春130021；2.国家电网公司东北分部，辽宁沈阳110000）［摘要］文中主要对某水电站工程的坝型进行比选，针对碾压混凝土重力坝和常态混凝土重力坝这两种有代表性坝型，综合比较两种坝型的优缺点，优选出合适的坝型。

［关键词］水电站；坝型比选；混凝土重力坝；碾压混凝土重力坝［中图分类号］TV64［文献标识码］B［文章编号］1002—0624（2017）08—0021—021工程概况某水电站工程等别为一等工程，工程规模为大（1）型，拦河坝为1级建筑物，坝后式电站厂房及开关站为2级建筑物，其他建筑物为3级建筑物。

大坝按500年一遇洪水设计，5000年一遇洪水校核；坝后电站厂房、开关站按100年一遇洪水设计，500年一遇洪水校核；消能防冲建筑物按100年一遇洪水设计，5000年一遇洪水校核。

电站装机4台，总装机容量为300MW。

水库正常蓄水位425.00m，设计洪水位为425.61m，校核洪水位为428.26m，相应总库容18.03×108m3，死水位397.00m。

枢纽工程主要建筑物由左、右岸挡水坝段、溢流坝段、导流坝段、厂房引水坝段及坝后式厂房组成。

大坝由左岸挡水坝段、溢流坝段、导流坝段、厂房引水坝段及右岸挡水坝段组成，共分31个坝段，坝顶高程430.80m，最大坝高102.8m，坝顶全长522m。

溢流坝段布置于主河床，布置11孔开敞式溢流坝。

厂房引水坝段布置于主河床偏右岸，布置4孔坝式发电引水进水口，4台水轮发电机组布置于右岸坝后厂房内。

导流坝段位于厂房引水坝段和溢流坝段之间，共设3孔。

2坝型适宜性及拟定根据坝址地形条件分析，坝址处河谷较宽，宽高比（坝顶高程处的河谷宽度与最大坝段的比值）为5.2，基本不适合修建拱坝。

从岩体强度及变形性能方面考虑，满足修建重力坝和土石坝的要求。

工程地质条件较好，地形坡度一般小于3°，近漫滩部位15°左右，覆盖层主要为卵石和细砂，厚度一般0.5～2m。

1大盈江四级水电站工程概况1.1概述大盈江属伊洛瓦底江水系，流域位于东经97°33′～98°35′、北纬24°25′～25°38′之间，河流发源于云南省腾冲县境西北部中缅国界附近的尖高山，由北向南流，源头由大岔河、胆扎河和轮马河组成。

中游称槟榔江，流经腾冲、梁河、盈江等县境，于盈江县新城附近纳入南底河后称大盈江。

大盈江在洪蚌河口流出国境进入缅甸，在缅甸巴莫附近汇入伊洛瓦底江。

大盈江全长189.3km，平均比降10.1‰，国内流域面积5859km2。

大盈江水电站（四级）位于德宏州盈江县境内的大盈江干流上，坝址位于大盈江下游河段38号桩以上约500m处，坝址控制流域面积5652km2，坝址多年平均流量244m3/s。

厂址位于洪蚌河口与大盈江汇口上游约1km处，控制流域面积5888km2。

开发利用河段长约16.6km，平均比绛19.23‰。

电站厂房距盈江县城的公路里程约78km，距昆明市的公路里程约812km。

电站施工期交通条件较好，对外公路主要有两条，一条为：昆明～楚雄～大理～保山（大官市）～腾冲～梁河～盈江～大盈江四级水电站。

另一条为：潞西～梁河～大盈江四级水电站。

铁路主要为：昆明～大理二级铁路，该段铁路可通过成昆铁路、贵昆铁路、南昆铁路和内昆铁路与全国铁路联网。

本电站是以发电为主要任务，无防洪、灌溉及航运等其他要求。

正常蓄水位高程▽585.00m，相应库容约15.99×104m3，最大坝高34.0m，属引水式电站，装机规模为700（4×175）MW。

根据《水电枢纽工程等级划分及设计安全标准》（DL5180-2003）规定，确定大盈江水电站（四级）的工程规模为大（2）型，工程等别分二等。

根据《水电枢纽工程等级划分及设计安全标准》（DL5180-2003）中5.0.7规定，经技术经济论证，将首部挡水、泄水主要建筑物级别降低一级。

电站主要建筑物级别：引水发电系统主要建筑物为2级，次要建筑物3级，临时建筑物为4级；首部枢纽挡水不及泄水主要建筑物级别为3级，次要建筑物为4级，临时建筑物为5级。

沉沙池的设计及不同池型的选择【摘要】沉沙池是用以沉淀挟沙水流中颗粒大于设计沉降粒径的悬移质泥沙，降低水流中含沙量的建筑物，按用途可分为水电站沉沙池和水利灌溉沉沙池。

沉沙池在多沙河流引水枢纽对水利工程充分发挥枢纽工程效益起着至关重要的作用。

在设计建设沉沙池时，应根据不同型式的沉沙池的特性、河流泥沙情况及枢纽运行条件，确定最合理的沉沙池设计方案，以实现沉沙池的最大效益。

【关键词】沉沙池；设计；池型；水利工程一、前言沉沙池是利用自然沉降作用，去除水中沙粒或其它比重较大的无机颗粒的构筑物。

其过水断面远大于引水渠道的过水断面，因而水流通过沉沙池时流速很小，挟沙能力降低，使水流中大于规定粒径的有害泥沙沉淀于池中。

沉沙池通常布置在渠首，也可布置在渠系内输水渠道附近，视地形条件而定。

然而，在给定的情况下，要达到所需要的除沙效果，沉沙池应选用合适的池型，采用不同的长度、宽度和深度。

对于多沙河流上设置沉沙池的水利水电工程，沉沙池常常作为引水枢纽的一个重要组成部分，其正常运行是保证枢纽工程正常发挥作用的重要条件。

二、沉沙池设计的重要性在水利工程中，沉沙池用来沉淀水中大于规定粒径的有害泥沙，使水的含沙量符合水质要求并与下游渠道挟沙能力相适应的水池。

为保证和指导沉沙池正常运行，掌握沉沙池运行过程中的水沙变化、泥沙沉降率、泥沙沉降标准，积累资料，在沉沙池设计阶段进行沉沙池的运行设计和观测设计是很有必要的。

过去，国内部分已建沉沙池，由于缺少运行设计，形成了沉沙池运行管理的难度，也带来了一定的经济效益问题。

例如，有的定期冲洗式沉沙池由于入池水沙指标控制不当，致使沉沙池很快淤满，淤积时间达不到设计规定的时间；或由于冲洗时机不适宜，池内泥沙固结，造成了冲洗的困难，增加了冲洗费用。

有的条渠沉沙池由于只注意沉降效率，而导致沉沙池提前淤满，达不到设计规定的使用年限。

可见，沉沙池的运行是影响沉沙池正常发挥效益的重要因素之一。

在总结我国已建沉沙池运行经验的基础上，我国首次颁布的《水利水电沉沙池设计规范》明确规定“沉沙池的泥沙运行设计应符合沉沙池运行水位、设计入池流量、含沙量、泥沙沉降设计标准和运用时间等运用条件的要求”，并在条文说明中强调，“沉沙池作为引水枢纽的一个组成部分，其运行原则必须与枢纽运行协调一致。

滇中引水水源工程沉沙池设计研究职承杰;黄星旻【摘要】滇中引水水源工程提水泵站具有引水流量大、提水扬程高、装机规模大等特点,水流中悬移质泥沙对泵站机组的长期磨损问题突出.为此,从沉沙效果方面,对沉沙池建筑物型式及体型设计进行了深入研究.水源工程进水口处设置条渠式沉沙池以沉淀水流中的泥沙,减小对泵站机组的磨损;沉沙池进口设置5条导流墙,改善进水口流态,提高泥沙沉降效率.经河工模型试验验证,出池内满足规范要求;沉沙池清淤采用射吸式挖泥船抽吸沉沙池淤积泥沙,并返还至金沙江.【期刊名称】《水利水电快报》【年(卷),期】2018(039)012【总页数】5页(P14-18)【关键词】沉沙池设计;条渠式沉沙池;泥沙沉降;滇中引水水源工程【作者】职承杰;黄星旻【作者单位】长江勘测规划设计研究有限责任公司,湖北武汉 430010;长江勘测规划设计研究有限责任公司,湖北武汉 430010【正文语种】中文【中图分类】TV671 工程概况滇中引水水源工程提水泵站最大提水净扬程219.16 m，引水流量135 m3/s，多年引水量34.03亿m3，装机功率480 MW，提水扬程、引水流量及装机功率均居世界前列。

金沙江多年平均含沙量0.603 kg/m3，最大含沙量19.9 kg/m3，水流中悬移质泥沙对高扬程泵站机组的长期磨损问题突出，因此需设置沉沙池。

结合泵站进水口地形特点，沉沙池布置在金沙江河道凹岸，其主要功能是从金沙江河道引水，沉降水流中的泥沙，将清水输送至提水泵站，减小过机泥沙对泵站机组的磨损。

2 沉沙池的设置依据及标准根据石鼓水文站1958～2015年实测泥沙资料统计，多年平均含沙量为0.603 kg/m3，汛期多年平均含沙量为0.745 kg/m3，年最大含沙量为19.9 kg/m3，年最小含沙量为 0.003 kg/m3。

多年平均悬移质输沙量为2 537万t。

各年输沙量基本集中在汛期，其中6～9月的输沙量占年输沙量 93.3%。
