动力机器基础设计规范 GB50040－96主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1997年1月1日关于发布国家标准《动力机器基础设计规范》的通知建标[1996]428号根据国家计委计综(1987)2390号文的要求，由机械工业部会同有关部门共同修订的《动力机器基础设计规范》已经有关部门会审，现批准《动力机器基础设计规范》GB50040－96为强制性国家标准，自一九九七年一月一日起施行。
原国家标准《动力机器基础设计规范》GBJ40－79同时废止。
本标准由机械工业部负责管理，具体解释等工作由机械工业部设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九六年七月二十二日1 总则1.0.1 为了在动力机器基础设计中贯彻执行国家的技术经济政策，确保工程质量，合理地选择有关动力参数和基础形式，做到技术先进、经济合理、安全适用，制订本规范。
1.0.2 本规范适用于下列各种动力机器的基础设计：(1)活塞式压缩机；(2)汽轮机组和电机；(3)透平压缩机；(4)破碎机和磨机；(5)冲击机器（锻锤、落锤）；(6)热模锻压力机；(7)金属切削机床。
1.0.3 动力机器基础设计时，除采用本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号2.1 术语2.1.1 基组foundation set动力机器基础和基础上的机器、附属设备、填土的总称。
2.1.2 当量荷载equivalent load为便于分析而采用的与作用于原振动系统的动荷载相当的静荷载。
2.1.3 框架式基础frame type foundation由顶层梁板、柱和底板连接而构成的基础。
2.1.4 墙式基础wall type foundation由顶板、纵横墙和底板连接而构成的基础。
2.1.5 地基刚度stiffness of subsoil地基抵抗变形的能力，其值为施加于地基上的力（力矩）与它引起的线变位（角变位）之比。
动力机器基础设计规范

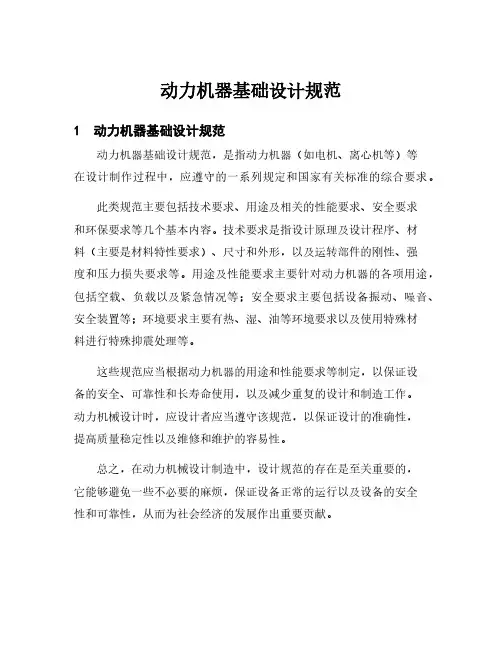

1 动力机器基础设计规范
动力机器基础设计规范，是指动力机器（如电机、离心机等）等
在设计制作过程中，应遵守的一系列规定和国家有关标准的综合要求。
此类规范主要包括技术要求、用途及相关的性能要求、安全要求
和环保要求等几个基本内容。
技术要求是指设计原理及设计程序、材
料（主要是材料特性要求）、尺寸和外形，以及运转部件的刚性、强
度和压力损失要求等。
用途及性能要求主要针对动力机器的各项用途，包括空载、负载以及紧急情况等；安全要求主要包括设备振动、噪音、安全装置等；环境要求主要有热、湿、油等环境要求以及使用特殊材
料进行特殊抑震处理等。
这些规范应当根据动力机器的用途和性能要求等制定，以保证设
备的安全、可靠性和长寿命使用，以及减少重复的设计和制造工作。
动力机械设计时，应设计者应当遵守该规范，以保证设计的准确性，
提高质量稳定性以及维修和维护的容易性。
总之，在动力机械设计制造中，设计规范的存在是至关重要的，
它能够避免一些不必要的麻烦，保证设备正常的运行以及设备的安全
性和可靠性，从而为社会经济的发展作出重要贡献。
动力机器基础设计1.引言动力机器是一种将能源转化为机械能量的装置，广泛应用于各个领域。
本文将重点介绍动力机器的基础设计。
2.意图和目的动力机器的基础设计旨在确保机器的正常运转和高效能量转化。
通过合理的设计，可以最大限度地提高机器的性能和效率。
3.设计要素动力机器的基础设计主要包括以下要素：3.1.能源转换系统：能源转换系统是动力机器的核心组成部分，用于将能源转化为机械能量。
常见的能源转换系统包括燃油发动机、电动机和风力发电机等。
3.2.传动系统：传动系统用于将能量从能源转换系统传递到机械装置。
传动系统应具有良好的耐久性和高效率，以确保能量转化的稳定和顺畅。
3.3.控制系统：控制系统用于监测和控制动力机器的运行状态和性能。
控制系统应具备高度灵活性和精确性，以适应不同的工作环境和需求。
3.4.冷却系统：动力机器在运转过程中会产生大量的热能，冷却系统用于散热，保持机器的正常工作温度。
冷却系统应具备足够的散热效果，以防止机器过热而损坏。
4.设计方法动力机器的基础设计可以采用以下方法：4.1.经验法：根据过去的经验和实践，设计出适用于特定应用场景的动力机器。
经验法可以快速得到满足基本要求的设计方案。
4.2.数值模拟法：利用计算机仿真软件对动力机器进行模拟和优化。
通过数值模拟可以预测机器的性能和寿命，并进行参数调整，以获得最佳设计方案。
4.3.可靠性设计法：采用可靠性设计原理，提高动力机器的可靠性和耐久性。
可靠性设计法可以通过增强结构强度、减少故障点和引入冗余设计等措施，提高机器的工作可靠性。
5.设计考虑因素在进行动力机器基础设计时，需要考虑以下因素：5.1.功率需求：根据实际需求确定动力机器的功率大小。
功率需求直接关系到机器的能源消耗和性能表现。
5.2.空间限制：根据实际工作空间的大小和形状，设计出符合空间限制的动力机器。
合理布置机器的结构和部件，确保机器在有限的空间内能够正常运转。
5.3.安全因素：考虑机器在运行过程中的安全性。
搜索当前位置: 首页 > 动力机器基础设计规范数字中国全站搜索：动力机器基础设计规范时间: 2003-12-29 10:40:41 | [<<][>>]中华人民共和国国家标准动力机器基础设计规范GBJ40-79(试行)主编部门：中华人民共和国第一机械工业部批准部门：中华人民共和国国家基本建设委员会中华人民共和国第一机械工业部试行日期：1 9 8 1 年 2 月 1 日关于颁发《动力机器基础设计规范》的通知(79)建发设字第606号(79)一机设联字第1498号根据国家基本建设委员会(73)建革设字第239号通知的要求，由第一机械工业部会同有关单位共同编制的《动力机器基础设计规范》，已经有关部门会审，现批准《动力机器基础设计规范》GBJ40-79为国家标准，自一九八一年二月一日起试行。
本规范由第一机械工业部管理，其具体解释等工作，由第一机械工业部第一设计院负责。
国家基本建设委员会第一机械工业部一九九七年十二月二十九日编制说明本规范是根据国家基本建设委员会(73)建革设字第239号文通知，由我部第一设计院会同化工部、原水电阅、冶金部、建材部、六机部所属勘测、设计、科研、工厂及高等院校等二十六个单位共同编制的。
在编制过程中，根据党的路线、方针和政策，结合我国动力机器基础设计、施工及使用的实际情况，进行了比较广泛的调查研究，总结了广大工人和技术人员在生产建设和科学实验中的经验。
在编制过程中，征求了全国有关单位的意见，对其中一些主要问题，还进行了题讨论，最后会同有关部门审查定稿。
本规范共分七章和六个附录，其主要内容有：总则、设计的基本规定、活塞式压缩机、汽轮机组和电机、破碎机和磨机、锻锤、落锤、水爆清砂池、金属切削机床等动力机器基础的设计。
在试行本规范过程中，希各单位注意积累资料，总结经验。
如发现需要修改和补充之处，请将意见及有关资料寄一机部第一设计院，并抄送我部设计总院，以便今后修订时参考。
动力机器基础设计规范动力机器基础设计规范 GB50040,96 主编部门:中华人民共和国机械工业部批准部门:中华人民共和国建设部施行日期:1997年1月1日关于发布国家标准《动力机器基础设计规范》的通知建标[1996]428号根据国家计委计综(1987)2390号文的要求，由机械工业部会同有关部门共同修订的《动力机器基础设计规范》已经有关部门会审，现批准《动力机器基础设计规范》GB50040,96为强制性国家标准，自一九九七年一月一日起施行。
原国家标准《动力机器基础设计规范》GBJ40,79同时废止。
本标准由机械工业部负责管理，具体解释等工作由机械工业部设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九六年七月二十二日 1 总则 1.0.1 为了在动力机器基础设计中贯彻执行国家的技术经济政策，确保工程质量，合理地选择有关动力参数和基础形式，做到技术先进、经济合理、安全适用，制订本规范。
1.0.2 本规范适用于下列各种动力机器的基础设计: (1)活塞式压缩机; (2)汽轮机组和电机; (3)透平压缩机; (4)破碎机和磨机; (5)冲击机器(锻锤、落锤); (6)热模锻压力机; (7)金属切削机床。
本规范不适用于楼层上的动力机器基础设计。
1.0.3 动力机器基础设计时，除采用本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号2.1 术语 2.1.1 基组 foundation set 动力机器基础和基础上的机器、附属设备、填土的总称。
2.1.2 当量荷载 equivalent load 为便于分析而采用的与作用于原振动系统的动荷载相当的静荷载。
2.1.3 框架式基础frame type foundation由顶层梁板、柱和底板连接而构成的基础。
2.1.4 墙式基础 wall type foundation 由顶板、纵横墙和底板连接而构成的基础。
住房和城乡建设部关于发布国家标准《动力机器基础
设计标准》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2020.06.09
•【文号】中华人民共和国住房和城乡建设部公告2020年第156号
•【施行日期】2021.03.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
中华人民共和国住房和城乡建设部公告
2020年第156号
住房和城乡建设部关于发布国家标准《动力机器基础设计标
准》的公告
现批准《动力机器基础设计标准》为国家标准，编号为GB50040-2020，自2021年3月1日起实施。
其中，第3.1.10、3.3.1、3.3.6条为强制性条文，必须严格执行。
原国家标准《动力机器基础设计规范》（GB50040-96）同时废止。
本标准在住房和城乡建设部门户网站（）公开，并由住房和城乡建设部标准定额研究所组织中国计划出版社有限公司出版发行。
住房和城乡建设部
2020年6月9日附件：动力机器基础设计标准。
动力机器基础设计规范 GB50040－96主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1997年1月1日关于发布国家标准《动力机器基础设计规范》的通知建标[1996]428号根据国家计委计综(1987)2390号文的要求，由机械工业部会同有关部门共同修订的《动力机器基础设计规范》已经有关部门会审，现批准《动力机器基础设计规范》GB50040－96为强制性国家标准，自一九九七年一月一日起施行。
原国家标准《动力机器基础设计规范》GBJ40－79同时废止。
本标准由机械工业部负责管理，具体解释等工作由机械工业部设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九六年七月二十二日1 总则1.0.1 为了在动力机器基础设计中贯彻执行国家的技术经济政策，确保工程质量，合理地选择有关动力参数和基础形式，做到技术先进、经济合理、安全适用，制订本规范。
1.0.2 本规范适用于下列各种动力机器的基础设计：(1)活塞式压缩机；(2)汽轮机组和电机；(3)透平压缩机；(4)破碎机和磨机；(5)冲击机器（锻锤、落锤）；(6)热模锻压力机；(7)金属切削机床。
1.0.3 动力机器基础设计时，除采用本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号2.1 术语2.1.1 基组foundation set动力机器基础和基础上的机器、附属设备、填土的总称。
2.1.2 当量荷载equivalent load为便于分析而采用的与作用于原振动系统的动荷载相当的静荷载。
2.1.3 框架式基础frame type foundation由顶层梁板、柱和底板连接而构成的基础。
2.1.4 墙式基础wall type foundation由顶板、纵横墙和底板连接而构成的基础。
2.1.5 地基刚度stiffness of subsoil地基抵抗变形的能力，其值为施加于地基上的力（力矩）与它引起的线变位（角变位）之比。
动力设备的基础设计综述摘要：动力设备以安装工艺为基准，可以分为路面动力设备和房屋构造动力设备两类。
但一切设备在运行中会产生较大的震动，造成设备无法正常运行、墙面开裂、设备地脚螺丝距地、危害起重设备运行等一系列问题。
这个问题解决方案采用的是科学的办法设计动力设备。
小编融合多年以上工作经验，对动力设备设计展开了下列剖析，以求对动力设备设计的完善产生一定的实用价值。
关键词：动力设备；安装工艺；设计一、动力机器基础的定义动力机器设备的设计与别的零部件设计明显不同，其核心区别取决于动力机器设备的上部得到了机械设备传达的动力的功效。
这一动力也会引起自已的振动，也会影响到周边建筑物振动。
国家标准《动力设备基本设计标准》(CTB50040-96 (下称《动规》 ) )所规定的机械结构设计基本要求动载荷所引起的振动震幅不得超过某一规定值。
二、动力机器基础设计的原则和规定（1）应考虑机器与基础以及地基土的共同作用；（2）动力基础不宜与建筑物基础相连接；（3）如基础振幅超过《动力机器基础设计规范》的限值，或对周围人员、设施产生有害的影响时，应采用合理的消振、隔振措施；（4）基础应避免不均匀沉降；（5）基础设置在整体性较好的岩石时，应采用锚桩或锚杆基础；（6）机器底边缘至基础边缘应保留一定的距离；（7）动力基础的地脚螺栓应符合一定的规定；（8）基础混凝土强度和钢筋强度应满足一定的要求；（9）重要的或对沉降有严格要求的机器，应设置永久沉降点；（10）机组的总中心与基础底面形心宜位于同一垂直直线上；（11）机组的自振频率与机器的转动频率之比应小于0.75或者大于1.25，即便机组在运转时离开共振区；（12）动力机器基础不宜直接建于可液化的土层上。
三、动力机器基础设计步骤（1）资料收集：机器的型号、转速、功率、外形尺寸、底座形式、管道、重心位置、自重、环境对振动的要求；（2）由机器振动特点确定基础形式；（3）按机器的布置要求、地基承载力初设其外形尺寸、埋深，最终确定合理方案；（4）静力验算包括荷载与地基沉降验算；（5）动力验算包括动力计算和确定动力参数；（6）强度验算、配筋。

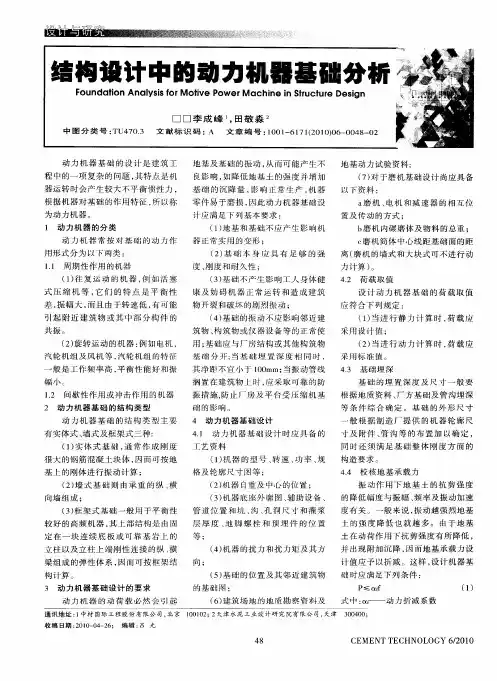

动力机器基础的设计要点研究1.动力机器基础的分类和特征按扰力类型分为旋转式机器、破碎机和磨机、曲柄连杆往复式机器、冲击式机器、金属切削机床、压力机。
按基础形式分为大块式和墙式，框架式。
动力机器基础设计的显著特征是机器结构动力性的相关需求得到满足是设计的前提，同时也要让强度、刚度和稳定性达到相关的标准。

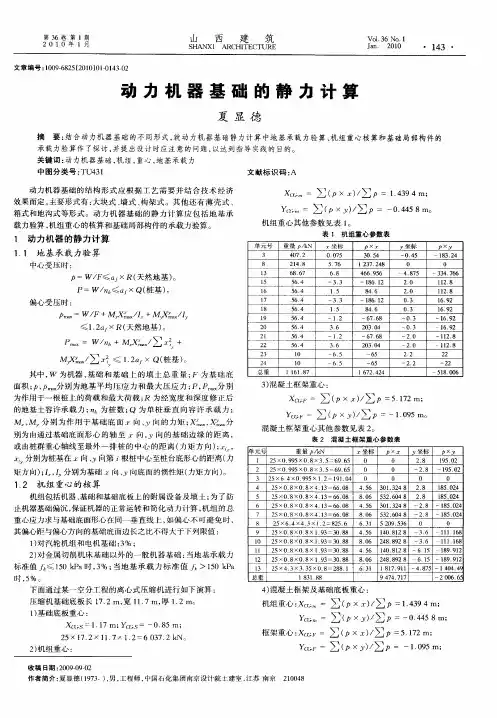

2.荷载和组合2.1荷载的分类动力机器基础所承受的荷载，分为有动态（动力）荷载和静态（静力）荷载两种。
动态荷载使结构的动力反应明显，动荷载效应不容忽视，包含有机器扰力、扰力矩、冲击力等；而静态荷载则是工程结构一般常见的各类恒、活荷载，以及专为结构动内力计算，特有的静力当量荷载，简称“当量荷载”。
2.2荷载的选取由于动力机器品种类型众多，不同的机器产生的动力荷载及其特点各不相同。
工程建设中，将常用机器的动力荷载大体分为：旋转式机器扰力—简谐振动荷载；往复式机器扰力（曲柄机构使旋转与往复并存）—复合扰力荷载以及脉冲类含冲压荷载和落锤荷载—冲击力荷载等。
2.3荷载效应组合动力机器基础结构静态效应验算，应包括承载能力极限状态和正常使用极限状态的验算，并应区分持久设计状况—正常使用期；短暂设计状况—安装、检修期；偶然设计状况、地震设计状况等多种设计环境。
通过选用：基本组合、标准组合或准永久组合以及偶然组合、地震组合进行相关设计计算。
通常情况下仅仅进行地基和结构承载能力的测算，但是对于重型安装要追加结构承载能力测算，对于机器运作出现意外事故概率较大的还要基础结构要应用偶然组合测算承载能力的极限值，对于形态高大和发生地震一出问题的构架式基础要增加地震设计状况结构测算。
另外，动力机器基础多应有到能源、化工等生产环境中，物料对设备的腐蚀现象常有发生，所以最好还要对基础做变形测算。
这些测算都要根据国家相关标准进行。
2.4振动效应的合成荷载效应组合指在一定的条件下，当多个可变荷载可能同时对结构发生作用时，通过采用荷载组合，实现结构在单一荷载作用下的可靠度与两个或两个以上荷载作用下的可靠度的一致性。
