弱电系统防雷

电力系统弱电装置防雷技术是指在电力系统中，对弱电装置进行雷电防护的技术手段和措施。

防雷技术在电力系统中尤为重要，因为雷电是一种具有强烈破坏性的自然现象，能够对电力系统造成严重的损坏，并影响正常运行。

本文将从四个方面介绍电力系统弱电装置防雷技术。

一、电力系统弱电装置的防雷原则弱电装置包括通信设备、监控设备、自动控制装置等，它们对于电力系统的正常运行起着重要的作用。

对于弱电装置的防雷，可以采取以下原则：1. 采用合适的防雷设备：防雷设备包括避雷针、避雷带、避雷网等，选择合适的防雷设备是防止雷电入侵的基础。

2. 使用合适的接地措施：弱电装置应该有良好的接地系统，通过接地来引导雷电流，保护装置免受雷电的侵害。

3. 采取合适的屏蔽措施：弱电装置必须采取良好的屏蔽措施，防止雷电通过电磁感应从外部进入进入装置内部。

4. 使用合适的绝缘材料：弱电装置内部的电气设备，如线缆、插头等，应使用合适的绝缘材料，防止雷电对其造成损害。

二、电力系统弱电装置的防雷措施1. 弱电装置的接地设计接地是弱电装置防雷的重要环节之一。

在接地设计中需要注意以下几点：(1) 接地电阻低：接地电阻低，可以提供更好的接地效果。

因此需要选择合适的地质条件和合适的接地材料，保证接地电阻在要求范围内。

(2) 接地系统规整：接地系统需要规整，避免“死角”，确保雷电流能够快速集中到地下。

(3) 接地装置的互连：电力系统中的所有弱电装置接地装置需要通过导线等互相连接，以降低接地电阻，保证接地的有效性。

2. 弱电装置的接口保护弱电装置的接口是其与外界联系的部分，也是雷电侵害的重要路径之一。

因此需要采取以下几种措施：(1) 使用合适的接口保护装置：接口保护装置可以通过瞬态电压抑制器等装置，对雷电侵害进行抑制和吸收，保护弱电装置不受损害。

(2) 安装适当的绝缘设备：对于无需与外界相连的弱电装置，可以通过安装绝缘设备，将其与外界隔离，防止雷电侵害。

3. 弱电装置的电磁屏蔽为了减少弱电装置对外部电磁干扰的敏感度，防止雷电通过电磁感应进入弱电装置内部，需要采取电磁屏蔽的措施：(1) 对弱电装置进行金属屏蔽：对于弱电装置的外壳、线缆等，可以采用金属材料进行屏蔽，从而减少电磁干扰。

建筑物弱电系统防雷技术应用建筑物弱电系统防雷技术是指在建筑物中应用各种电气和电子设备，保护建筑物和其中的弱电设施免受雷击损坏的技术措施。

弱电系统包括了通信、数据传输、监控、安全保障、能源管理和楼宇自控等系统。

在防雷技术应用中，我们主要关注以下几个方面：建筑物外部防护、接地系统和内部设备防护。

一、建筑物外部防护1. 避雷针：避雷针是建筑物中最常见的防雷设施之一，它能将雷电引入地下，保护建筑物内部的电气和电子设备。

在建筑物的高处安装避雷针，并合理地设置导线和接地装置，能够有效地避免雷电对建筑物的损坏。

2. 避雷网：避雷网是一种由导电材料制成的网状结构，覆盖在建筑物的外墙、屋顶、窗户等部位，能够接收并分散来自雷电的能量，保护建筑物的弱电系统。

避雷网的材料和结构设计需要经过科学计算和实验验证，以确保其防雷效果和耐久性。

3. 避雷接地网：避雷接地网是一种覆盖在建筑物周围地下，与避雷针和避雷网相连接的金属导体网状结构。

它能够将接收到的雷电能量分散到地下大范围的土壤中，减少雷击对建筑物的影响。

在建筑物的施工过程中，需要合理地铺设和连接避雷接地网，确保其良好的接地效果。

二、接地系统接地系统是弱电系统防雷技术中一个非常重要的部分，它能够将来自避雷针、避雷网和设备的雷电能量引入地下，防止雷电对建筑物和设备的损害。

1. 外部接地系统：外部接地系统主要是指避雷针和避雷网的接地。

在建筑物施工中，需要选择合适的接地装置，并确保其与避雷针和避雷网的接地导线连接牢固、电气性能稳定。

需要对接地装置进行定期检测和维护，确保接地系统的可靠性。

2. 内部接地系统：内部接地系统主要是指建筑物中各种设备的接地。

对于弱电设备而言，接地地网需要布置在设备附近，并与设备的接地导线连接。

接地电阻应该符合相关标准要求，以确保设备的安全运行。

三、内部设备防护1. 防雷保护装置：建筑物中的弱电设备需要安装适当的防雷保护装置，用于吸收和分散雷电能量，保护设备免受雷击损害。

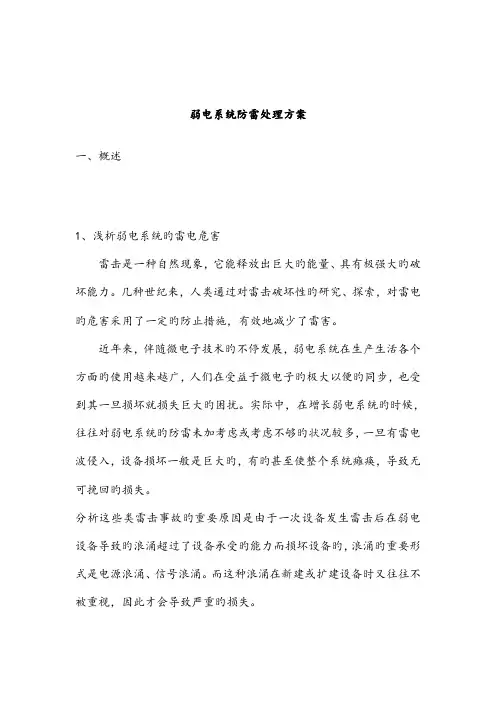

弱电系统防雷处理方案一、概述1、浅析弱电系统旳雷电危害雷击是一种自然现象，它能释放出巨大旳能量、具有极强大旳破坏能力。

几种世纪来，人类通过对雷击破坏性旳研究、探索，对雷电旳危害采用了一定旳防止措施，有效地减少了雷害。

近年来，伴随微电子技术旳不停发展，弱电系统在生产生活各个方面旳使用越来越广，人们在受益于微电子旳极大以便旳同步，也受到其一旦损坏就损失巨大旳困扰。

实际中，在增长弱电系统旳时候，往往对弱电系统旳防雷未加考虑或考虑不够旳状况较多，一旦有雷电波侵入，设备损坏一般是巨大旳，有旳甚至使整个系统瘫痪，导致无可挽回旳损失。

分析这些类雷击事故旳重要原因是由于一次设备发生雷击后在弱电设备导致旳浪涌超过了设备承受旳能力而损坏设备旳，浪涌旳重要形式是电源浪涌、信号浪涌。

而这种浪涌在新建或扩建设备时又往往不被重视，因此才会导致严重旳损失。

2、弱电系统雷害旳重要原因分析雷电会导致多种不一样形式旳危害，没有任何一种措施可以全面防止雷电旳危害，通过多种有效旳措施可将雷害旳程度降到最低，在数年旳实际中人们对直击雷、感应雷、球形雷旳认识比较高，防护也相对完善，但对雷电浪涌旳防护意识和防护措施相对比较微弱，对弱电系统旳雷电浪涌考虑不够导致旳雷击事件屡见不鲜。

重要旳雷电形式及雷害状况有如下几种状况：(1)直击雷是指雷电直接击在建筑物构架、动植物上，因电效应、热效应和机械效应等导致建筑物等损坏以及人员旳伤亡。

(2)感应雷是雷电在雷云之间或雷云对地放电时，在附近旳户外传播信号线路、埋地电力线、设备间连接线产生电磁感应并侵入设备，使串联在线路中间或终端旳电子设备遭到损害。

感应雷虽然没有直接雷剧烈，但其发生旳几率比直击雷高得多。

(3)雷电浪涌是近年来由于微电子旳不停使用引起人们极大重视旳一种雷电危害形式，同步其防护方式也不停完善。

最常见旳电子设备危害不是由于直接雷击引起旳，而是由于雷击发生时在电源和通讯线路中感应旳电流浪涌引起旳。

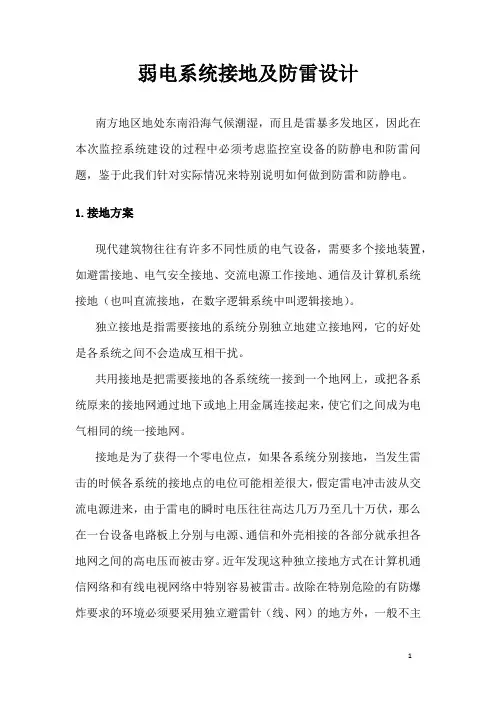

弱电系统接地及防雷设计南方地区地处东南沿海气候潮湿，而且是雷暴多发地区，因此在本次监控系统建设的过程中必须考虑监控室设备的防静电和防雷问题，鉴于此我们针对实际情况来特别说明如何做到防雷和防静电。

1.接地方案现代建筑物往往有许多不同性质的电气设备，需要多个接地装置，如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）。

独立接地是指需要接地的系统分别独立地建立接地网，它的好处是各系统之间不会造成互相干扰。

共用接地是把需要接地的各系统统一接到一个地网上，或把各系统原来的接地网通过地下或地上用金属连接起来，使它们之间成为电气相同的统一接地网。

接地是为了获得一个零电位点，如果各系统分别接地，当发生雷击的时候各系统的接地点的电位可能相差很大，假定雷电冲击波从交流电源进来，由于雷电的瞬时电压往往高达几万乃至几十万伏，那么在一台设备电路板上分别与电源、通信和外壳相接的各部分就承担各地网之间的高电压而被击穿。

近年发现这种独立接地方式在计算机通信网络和有线电视网络中特别容易被雷击。

故除在特别危险的有防爆炸要求的环境必须要采用独立避雷针（线、网）的地方外，一般不主张采用独立接地方式。

其次，在一座楼房要分别做几个互相没有电气联系的地网是很困难的，因为要求各地网之间最小要有几米乃至20米的距离，同时又要与各种地下金属管道、电缆金属屏蔽层、各大金属构件都要有足够的距离就不易做到。

所以独立接地已被共用接地所取代。

根据本次监控系统的实际情况，我们建议在用公用接地的方式对监控室设备进行接地保护。

监控室内所有设备统一接入到地网上。

具体接地方式如下图所示：接地汇集线地网在监控室内安装防静电地板，在地板下围绕机房敷设闭合的环形接地线，作为地板金属支架的接地引线排，其材料为铜导线或镀锌扁钢，截面积不小于50mm²。

接地汇集线一般设计成环形或排状，材料为铜材，其截面积应不小于 120mm²，也可采用相同电阻值的镀锌扁钢。

弱电系统防雷电应急预案
为减少在雷雨季节弱电系统（包括：闭路监控系统、楼宇对讲，红外周边防范、消防报警控制系统、车场道闸系统等）遭受雷电的冲击破坏，保护设备安全，制订以下防雷措施。

1．在雷雨季节必须坚持关注天气预报并加强设备巡视和保养。

2．检查各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、等电位连接带、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地系统
3．检查和测量所属电器设备的接地情况，是否符合《电气装置安装施工及验收规范》要求，这是避免雷击的关键。

4．雷电来临之际立刻关停易受雷击破坏的设备（包括消防报警控制系统、车场道闸系统、闭路监控系统、红外线报警系统、楼宇对讲系统、天线接收系统等）。

5．电子系统应外部防雷和内部防雷等措施进行综合防护。

6．设备和装置外露可导电部分作电位基本相等的电气连接即等电位连接。

7．将工作接地与防雷接地分开布线，禁止互联互通。

8．过电压是一种高强电压、大电流、瞬间发生的电压。

其破坏力相当强，在其发生的同时还产生渐弱的空间感应电势，极性与之相反。

因此，使用良好的接地才能减除其破坏。

9．工程主管与护卫部协调工作，保证小区安全巡视，维修部设专人值守，保证出现意外雷电时能及时抢修，排除故障。

弱电设备雷电的防护弱电设备雷电防护是一个非常重要的问题，因为雷电可能对设备造成严重的损坏甚至导致减少设备寿命和停机时间。

在以下文章中，我们将讨论弱电设备雷电的防护措施。

首先，了解雷电的工作原理对于理解如何防护弱电设备非常重要。

雷电是由不同电势的空气分子之间的电荷转移引起的，当云与地面之间的电势差增加到一定程度时，电荷将通过空气进行跳跃并形成闪电。

因此，要保护弱电设备不受雷电的影响，我们需要采取以下防护措施：1. 接地系统接地系统是防止雷电直接影响设备的首要措施。

通过将设备的金属外壳与地面连接，可以将雷电电荷直接引导到地下。

这样可以减少雷击对设备的直接威胁。

必须确保接地系统的质量和连通性，以确保有效地将电荷引导到地下。

2. 避雷针避雷针是一种用于引导雷电电荷的导体杆。

根据法拉第电磁感应定律，当雷电靠近设备时，避雷针会吸引电荷并将其引导到地下，确保设备安全。

在设计弱电设备的建筑物上安装避雷针是一种常见的防护方法。

3. 外部干扰抑制除了直接雷击外，雷电还可能通过设备的电缆和电源线等外部信号传输路径产生干扰。

为了抑制这种干扰，我们可以采取以下措施：- 使用屏蔽电缆：屏蔽电缆可以减少外部电磁场对设备的影响，并提供一定程度的防雷保护。

- 安装滤波器和抑制器：这些设备可以用来过滤和抑制电源线上的电磁干扰，从而保护设备免受雷击和其他电磁干扰的影响。

4. 内部保护雷电可能通过电缆等内部信号传输路径进入设备，因此也需要采取一些内部保护措施：- 使用防雷器：防雷器可以用来保护设备内部的电路免受雷电影响。

防雷器会吸收雷电冲击并将其引导到地下，从而保护设备的内部电路。

- 在关键部件和电路中使用电磁屏蔽和绝缘材料：这些材料可以减少雷电对设备内部电路的影响，提供一定的保护。

综上所述，弱电设备的雷电防护是一个综合性的问题，需要从不同方面来考虑和实施。

合理设计和加强接地系统，安装避雷针，减少外部干扰，采取内部保护措施等都是有效的防护方法。

弱电系统防雷接地的技术措施1、建筑物金属屋顶、立面金属表面、钢柱、钢梁、混凝土内钢筋和金属门窗框架等大尺寸金属件，应作等电位联结并与防雷装置相连；2、弱电系统的防雷接地宜与建筑物其他的接地共用接地系统。

共用接地电阻1。

当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地网互相连接，否则，宜作有效隔离。

3、需要保护的电子信息系统必须采取等电位连接与接地保护措施。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、建筑外墙上的所有金属门窗框架、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接；对不能直接进行等电位连接的带电体，可通过浪涌保护器（SPD）进行等电位连接。

4、对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线应与其他接地线绝缘；供电线路与接地线宜同路径敷设。

5、除高频外的低频信号弱电系统采用一点接地。

共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。

6、建筑物每一层内的等电位联结网络宜呈封闭环形，其安装位置应便于接线。

7、室外引进的电源线、信号线应采用能承载可预见的雷电流的屏蔽电缆，并宜埋地敷设，如果采用非屏蔽电缆时，应敷设在金属管道内并埋地引入，金属管应电气导通，并且电缆屏蔽层、金属管、光缆金属加强芯等金属物应在雷电防护区交界处做等电位连接并接地。

其埋地长度应符合表达式:L≧21/2（--埋地电缆处土壤电阻率）要求，但不应小于15m；8、在分开的建筑物之间布置的屏蔽电缆的屏蔽层应与各个建筑物的等电位连接带作等电位连接，在需要保护的空间内，屏蔽电缆的屏蔽层应至少在两端作等电位连接。

9、电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

10、电子信息系统机房电源的进线处，应设置限压型浪涌电压保护器。

弱电系统的防雷措施弱电系统是指电力传输和分配系统中电压等级较低的那部分系统，主要包括通信、监控、安防等设备。

由于其电压较低，对雷击等外界扰动较为敏感，因此必须采取一系列有效的防雷措施来确保其安全稳定运行。

本文将介绍一些常见的弱电系统的防雷措施，并阐述其原理和操作步骤。

一、接地系统的建立接地系统是弱电系统防雷的基础，其作用是把雷击电流引入地下，减少对设备的损害。

接地系统主要包括接地电极、接地网和接地线。

接地电极是通过将金属材料埋入地下，与设备相连接，实现设备的接地；接地网则是将多个接地电极相互连接形成的网状结构，提高了接地效果和可靠性；而接地线则用于连接设备和接地系统，确保电流能够顺利流入地下。

在建立接地系统时，应根据实际情况采用不同的接地方式，并保证接地电阻符合相关标准。

二、防雷装置的安装防雷装置是弱电系统中常用的防护设备，其主要作用是将雷击电流引入接地系统，减小对弱电设备的影响。

常见的防雷装置包括避雷针、避雷带和避雷网等。

避雷针是安装在建筑物顶部的金属导体，能够吸引雷电，并通过接地系统将电流引导入地下；避雷带则是安装在建筑物周围的导电材料，起到类似的导流作用；而避雷网则是建立在建筑物周围的金属网状结构，将雷电引入接地系统。

在安装防雷装置时，应根据建筑物的结构和所在地的雷电活动情况选择合适的装置，并确保其可靠地连接到接地系统上。

三、设备的屏蔽和保护在弱电系统中，设备的屏蔽和保护是防止雷击对设备造成影响的重要手段。

屏蔽主要通过屏蔽层或屏蔽壳来实现，能够阻挡外界的电磁干扰并减小雷击的影响；而保护则是通过安装保护器件，如熔断器和过压保护器等，来限制雷击电流和电压的传播。

在屏蔽和保护设备时，应根据设备的特性、工作环境和所需的防护水平选择合适的方法和装置，并严格按照操作规程进行安装和维护。

四、定期检测和维护弱电系统的防雷措施需要定期进行检测和维护，以确保其正常运行和有效防护。

检测主要包括对接地系统的接地电阻和接地电位进行测试，以及对防雷装置和设备的状态进行检查；而维护则包括清除接地系统周围的杂物和杂草，修复损坏的接地电极和接地线，更换损坏的防雷装置等。

弱电系统中的防雷弱电系统是指电网中低电压、低功率的电子设备系统，包括通讯、信息、安防等系统。

由于其功能的特殊性，弱电系统不仅需要进行防火、防盗等安保措施，更需要进行有效的防雷措施，以确保其运行的正常性和稳定性。

以下是关于弱电系统中防雷的详细介绍。

一、弱电系统中存在的雷电危害雷电是自然界中一种非常强大的自然灾害，当其汇聚到弱电系统中时，可能引起以下危害：1. 直接危害：雷电直接撞击弱电系统设备，使其出现严重的损坏，甚至被毁坏。

2. 间接危害：雷电击中附近建筑或构筑物时，可能产生电磁感应波，引起弱电系统设备的过电压或过电流等异常，从而损坏其结构和性能。

3. 线路故障：雷电击中电力线路时，可能引起电磁波干扰，使弱电系统中的通讯或信息传输中断或出现故障。

4. 人身伤害：弱电系统内的设备和线路存在电气元件，当雷电对其产生影响时，可能对人造成伤害。

二、弱电系统中的防雷措施1. 地接系统：在弱电系统安装地接设备，处理电功率等问题，保证有一条低阻抗的接地系统，便于雷电通过该路线排放。

应将所有的金属构件、设备和设施都接地，以减少被雷电击中时的电离电势。

2. 防雷避雷装置：在弱电系统的每个设备上都安装防雷避雷装置，避免因受雷电冲击而发生的损坏。

常见的防雷避雷器有闪络器、避雷针等。

3. 电磁屏蔽：在弱电系统中使用电磁屏蔽设备，根据电磁波的特性，在设备外层包裹一层镀银的屏蔽壳，以防止外界干扰的干扰电磁波等对系统的影响。

4. 线缆规划：在弱电系统的线缆规划中，应尽可能选择耐雷环境的地段布线，避免过于密集的线路。

同时，在安装线缆时，线路应尽可能地减短，便于接地。

5. 雷电监测系统：在弱电系统中安装雷电监测系统，实现对雷云的远距离检测和监控。

在雷电警报系统中，应采用高灵敏度雷测设备，定时对雷电进行监测，以预防雷击对弱电系统的伤害。

三、弱电系统中防雷设施的维护与测试为保证弱电系统中的防雷设施的有效性，需要进行定期维护和测试。

维护和测试内容如下：1. 弱电系统的防雷设施应定期检查，了解其是否存在损坏或失效现象，及时修复更换有问题的设备，确保系统的正常运行。

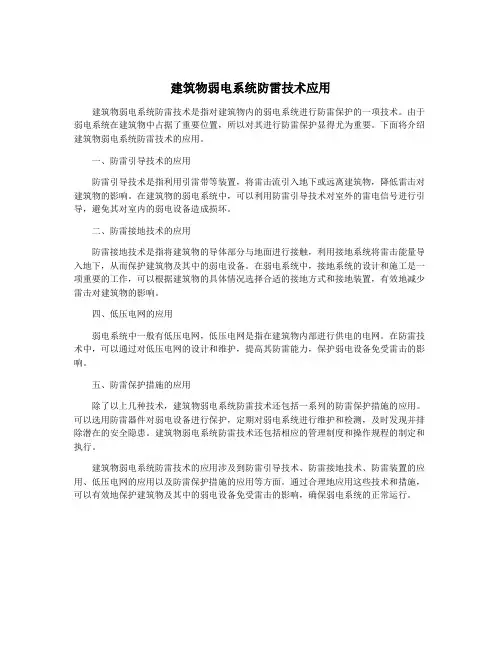

建筑物弱电系统防雷技术应用
建筑物弱电系统防雷技术是指对建筑物内的弱电系统进行防雷保护的一项技术。

由于弱电系统在建筑物中占据了重要位置，所以对其进行防雷保护显得尤为重要。

下面将介绍建筑物弱电系统防雷技术的应用。

一、防雷引导技术的应用
防雷引导技术是指利用引雷带等装置，将雷击流引入地下或远离建筑物，降低雷击对建筑物的影响。

在建筑物的弱电系统中，可以利用防雷引导技术对室外的雷电信号进行引导，避免其对室内的弱电设备造成损坏。

二、防雷接地技术的应用
防雷接地技术是指将建筑物的导体部分与地面进行接触，利用接地系统将雷击能量导入地下，从而保护建筑物及其中的弱电设备。

在弱电系统中，接地系统的设计和施工是一项重要的工作，可以根据建筑物的具体情况选择合适的接地方式和接地装置，有效地减少雷击对建筑物的影响。

四、低压电网的应用
弱电系统中一般有低压电网，低压电网是指在建筑物内部进行供电的电网。

在防雷技术中，可以通过对低压电网的设计和维护，提高其防雷能力，保护弱电设备免受雷击的影响。

五、防雷保护措施的应用
除了以上几种技术，建筑物弱电系统防雷技术还包括一系列的防雷保护措施的应用。

可以选用防雷器件对弱电设备进行保护，定期对弱电系统进行维护和检测，及时发现并排除潜在的安全隐患。

建筑物弱电系统防雷技术还包括相应的管理制度和操作规程的制定和执行。

建筑物弱电系统防雷技术的应用涉及到防雷引导技术、防雷接地技术、防雷装置的应用、低压电网的应用以及防雷保护措施的应用等方面。

通过合理地应用这些技术和措施，可以有效地保护建筑物及其中的弱电设备免受雷击的影响，确保弱电系统的正常运行。

弱电防雷等级随着现代社会科技的不断发展，弱电系统在各行各业中的应用越来越广泛。

弱电系统中的设备和线路对雷击有着较强的敏感性，因此，为了保护弱电系统的安全运行，我们需要对其进行合理的防雷措施。

而弱电防雷等级则是评估和确定弱电系统防雷能力的重要指标。

弱电防雷等级是根据国家标准《GB/T 17626.5-2008》中的相关规定确定的。

根据该标准，弱电防雷等级分为四个等级，分别为一级、二级、三级和四级。

不同等级的弱电系统所需的防雷措施和防护设备也不同。

一级弱电防雷等级适用于对雷电过电压要求非常高的弱电系统，如航空航天、军事指挥和控制等系统。

这些系统对雷击的容忍度很低，因此需要采取非常严格的防雷措施。

一级防雷设施包括雷电监测系统、避雷针、避雷带、避雷网等。

二级弱电防雷等级适用于对雷电过电压要求较高的弱电系统，如通信、广播电视、计算机网络等系统。

这些系统对雷击的容忍度较低，因此需要采取较为严格的防雷措施。

二级防雷设施包括避雷针、避雷带、避雷网、避雷器等。

三级弱电防雷等级适用于对雷电过电压要求一般的弱电系统，如建筑智能化、楼宇自控等系统。

这些系统对雷击的容忍度一般，因此需要采取一般的防雷措施。

三级防雷设施包括避雷针、避雷带、避雷网等。

四级弱电防雷等级适用于对雷电过电压要求较低的弱电系统，如安防监控、门禁系统等系统。

这些系统对雷击的容忍度较高，因此需要采取相对较低的防雷措施。

四级防雷设施包括避雷带、避雷器等。

为了确定弱电系统的防雷等级，我们需要根据具体的情况进行评估和分析。

评估弱电系统的防雷等级需要考虑以下几个因素：弱电系统的使用环境、系统的重要性、系统的容忍度、系统的防护设备等。

通过综合考虑这些因素，我们可以确定适合该系统的防雷等级，并采取相应的防雷措施。

在实际的防雷工程中，我们需要根据弱电防雷等级的要求，选择合适的防雷设施和防护措施。

同时，还需要对弱电系统进行定期的维护和检测，确保其防雷设施的有效性和可靠性。

弱电系统雷电防护措施
采纳避雷针、避雷带和避雷网等可防止和削减雷电对建筑物、人身和居室造成的危害。

但已有大量事实证明：在安装了这些避雷装置的室内，计算机设备、通讯网络及微电子器件在雷击时，却仍旧会患病不同程度的损害。

对此，科学家通过进一步的分析，已经找到了其中的缘由所在。

避雷器的种类基本上分三大类型：
（1）电源避雷器：按电压的不同，分22V的单相电源避雷器和380V 的三相电源避雷器（安装时主要是并联方式，也串联方式）。

“电源防雷器”并接在电力线路上，可遏制瞬态过电压和泄放浪涌电流。

从总进线到用电设备端通常配置分为三级，经过逐级限压和放电，逐步消退雷电能量，保证用电设备的平安。

依据不同的需要可选用“可插拔模块型”、“端子接线式”和“移动插座式”等品种。

（2）信号型避雷器：多数用于计算机网络、通信系统上，安装的方式是串联。

“信号防雷器”接入信号接口后，一方面能切断雷电进入设备的通路，另一方面能快速对大地放电，确保信号设备的正常工作。

信号防雷器具有多种规格，分别可用于电话、网络、模拟通信、数字通讯、有线电视及卫星天线等设备的防雷，各种设备的输入口特殊是室外引入端，均应安装信号防雷器。

（3）天馈线避雷器：它适用于有放射机天线系统和接收无线电信号
设备系统，连接方式也是串联。

选用防雷器要留意接口的形式和接地的牢靠，重要场所应设置专用的接大地线，切不行将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。

建筑物弱电系统防雷技术应用建筑物弱电系统防雷技术是指在建筑物中对弱电系统进行防雷保护的技术措施和方法。

弱电系统是指建筑物中除供电系统和照明系统外的其他低电压、低电流、低功率的系统，如通信系统、安防系统、IT系统等。

建筑物弱电系统是现代建筑中不可或缺的一部分，其功能涵盖了通信、安全、数据传输等重要方面。

由于弱电系统通常采用的是低电压、低电流的工作方式，存在着更高的抗干扰能力，但也更加容易受到雷击的影响。

对弱电系统进行防雷保护至关重要。

在弱电系统的防雷技术应用中，有以下几种常见的方法：1. 外部防雷措施：对建筑物进行外部防雷设计，包括安装避雷针、避雷带、避雷网等，以分散、吸收雷电能量，降低雷击可能性。

2. 接地系统设计：弱电系统的接地系统是其防雷保护的重要组成部分。

通过良好的接地系统设计，能够将雷击产生的电流迅速引入地下，保护弱电系统不受到雷电威胁。

3. 避雷器的应用：为弱电系统引入专业的避雷器设备，能够有效地对雷电进行防护。

避雷器能够通过对雷电进行放电，将过大的电流引入地下，保护弱电设备的正常运行。

4. 界面防护技术：在弱电系统中，各个设备之间的界面对于防止雷电干扰具有重要作用。

通过合理设置界面，在设计时充分考虑防雷特性，并采取适当的接地和隔离措施，能够有效地保护弱电设备的稳定运行。

5. 瞬态电压抑制技术：在弱电系统中，瞬态电压是经常存在的一种电压波动，可能造成弱电设备的损坏。

通过采用瞬态电压抑制器，能够将瞬态电压限制在一定范围内，保护弱电设备的正常工作。

在建筑物弱电系统防雷技术应用中，通过外部防雷措施、接地系统设计、避雷器的应用、界面防护技术以及瞬态电压抑制技术等多种手段的综合应用，能够有效地保护弱电系统不受到雷电的损害，确保其正常稳定的运行。

建筑物弱电系统防雷技术应用随着科技的不断发展，建筑物的弱电系统起到了越来越重要的作用。

弱电系统是指在建筑物中用于实现信息传输、自动控制、监控和管理等用途的电子系统，包括通信系统、安防系统、智能家居系统等。

而随着现代社会的高度信息化和智能化，弱电系统的功能和用途也越来越广泛。

在建筑物中，弱电系统也面临着一些安全隐患，比如雷击。

建筑物弱电系统防雷技术的应用成为了当前的重要课题。

建筑物弱电系统防雷技术的应用十分重要，主要体现在以下几个方面：1. 保障人身安全：建筑物中的弱电系统如果遭受雷击，不仅会造成设备的损坏，还可能对人员造成威胁。

加强防雷技术的应用，能够有效保障建筑物内的人身安全。

2. 保护弱电设备：弱电系统的设备大多是高价值的电子设备，一旦遭受雷击，可能导致设备损坏甚至报废，给建筑物的正常运行带来严重影响。

防雷技术的应用对于保护弱电系统设备十分重要。

3. 提高建筑物的稳定性：建筑物中的弱电系统往往是建筑物整体运行中不可缺少的一部分，加强防雷技术的应用，能够提高建筑物的稳定性和可靠性，保证其正常运行。

建筑物弱电系统防雷技术的应用具有非常重要的意义，通过加强防雷技术的应用，可以提高建筑物的安全性和稳定性，确保弱电系统的正常运行。

1. 防雷装置的安装：建筑物的弱电系统设备通常会集中放置在机房、弱电间等位置，这些设备一旦遭受雷击，可能导致系统瘫痪。

建筑物中需要安装专门的防雷装置，以使得雷电能够安全地引入地下。

防雷装置主要包括避雷针、避雷网等，通过这些装置能够有效地将雷电引入大地，从而保护弱电系统设备不受雷击的威胁。

2. 接地系统的建设：接地系统是防雷技术中非常重要的一环，通过建立良好的接地系统，能够将雷电安全地引入大地，避免对建筑物和其中的电子设备造成危害。

弱电系统设备应该与接地系统相连接，以确保在雷击时，能够迅速将雷电引入地下，保护设备的安全。

3. 防雷电源系统的设计：在建筑物的弱电系统中，通常会使用防雷的电源系统，这些系统能够在雷电到来时，通过自动的切断电源，避免雷电对设备造成危害。

弱电设备防雷技术措施弱电系统作为一种非常重要的设备，将在各种场合得到广泛应用，例如工业、医疗、能源等等。

为了保证其正常的运行和稳定性，我们需要采取一系列的防雷技术措施。

1. 地接技术地接技术是一种被广泛采用的弱电设备防雷技术措施。

通常情况下，地接技术是通过一定的金属部件将设备与地面紧密连接，从而实现对地电位的联接。

在应对接近颗粒闪电等强电磁干扰时，地接技术也是非常有效的防护手段。

然而，在实际应用中，在不同地段的弱电设备防雷功效可能不尽相同，需要根据实际情况调整地接技术的合理化配置。

2. 金属绝缘技术金属绝缘技术就是将弱电设备表面或内部加一层绝缘膜，从而将电磁波从设备表面上反射回去。

绝缘材料通常选用聚合物等高压电绝缘材料，具有热稳定性、抗寒性、电气绝缘强度高等优点。

金属绝缘技术还可以有效地控制外部电磁干扰进入弱电设备内部，提高设备的稳定性和工作效率。

3. 下级防雷下级防雷是一种在弱电设备密集区域实行的防雷措施。

通过在弱电系统核心区域或设备周边设置下级防雷电极或避雷针，从而将雷电干扰转化为地电势差，避免进一步的损害。

在下级防雷等弱电设备防雷技术措施中，一定要根据实际环境不同选择不同的安装方案。

4. 接地网络技术接地网络技术最重要的特点是可以在弱电设备和地面之间形成一个电流环，从而有效控制外部电气设备对弱电设备的干扰。

通过接地网络技术可以对弱电设备进行设计及调整，从而防止外部电气信号困扰弱电电路，使其保持稳定性和工作效率，避免由于震动、温度、瞬间电荷等因素导致的接触不良或线路故障等问题。

5. 隔离技术隔离技术的使用范围极广，可以有效地避免信号的相互影响和干扰。

隔离技术是指将弱电设备与电源断电的双重保护，用以消除信号的共模干扰和异模干扰。

隔离技术无需对弱电设备的外壳进行特殊处理，可以增强信号传输和保障设备安全。

弱电防雷接地系统
1.1.1系统概述
1、所有从户外引入的、穿越各级雷电防护分区的、引入信息机房的管线均需设置SPD。

电涌保护器宜安装在配电箱或信息系统的配电设备，SPD 连接线全长不宜超过0.5m。

室外摄像机应加装电涌保护器。

2、各弱电系统接地采用共用接地装置，其接地电阻不应大于1欧姆。

各消防控制室、弱电机房、弱电竖井设专用接地板。

机房、弱电竖井内的弱电设备及金属箱体等均应可靠接地。

3、专用接地线应选用铜芯绝缘导线，其线芯截面积不应小于6mm2。

从机房设置专用接地干线引至接地体，应选用铜芯绝缘导线其线芯截面积不应小于25mm2。

弱电间应采用专用接地线接至接地端子箱内。

弱电系统防雷接地做法必须满足相关规范。

4、进、出建筑物的信号线缆（包括光缆的金属芯），宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区或直击雷防护区与第一防护区交界处，电缆金属屏蔽层应做等电位连接并接地。

1.1.2系统技术要求
一级防雷由强电单位设计考虑，本工程主要考虑弱电系统的二级防雷及三级防雷。

信号防雷主要对室外进线进行防护，防止浪涌电流对机房内的贵重设备造成损害。

1、电源防雷部分
机房内各个配电箱和UPS输出设备前端，配置的二级防雷模块；
在重要设备前装三级防雷器，各电话、网络机房内每个机柜内为双回路UPS电源配置三级防雷器。

2、信号防雷部分
防雷接地工作界面：
一级防雷由强电单位设计考虑，弱电井道内由土建提供的接地端子。

电力系统弱电装置防雷技术1. 引言雷电是自然界中的一种强大天气现象，对电力系统和弱电装置构成了严重威胁。

因此，采取有效的防雷技术对电力系统的安全稳定运行和弱电装置的正常工作至关重要。

本文将介绍电力系统弱电装置防雷技术。

2. 雷电形成与危害雷电是通过云与地面之间的电荷分离和放电形成的。

当雷电直接打击某一目标，会导致强烈的电流通过，从而引发电磁脉冲和电压增加的现象。

这可能导致电力系统线路短路、设备故障、火灾甚至人身危险。

3. 弱电装置防雷技术（1）防雷接地系统一个有效的接地系统可以将雷电引导到地下，从而减轻电力系统及弱电装置的雷击风险。

接地系统应具备低电阻、低电感和良好的接地荷载能力。

（2）防雷设备防雷设备包括避雷针、避雷带和避雷网等。

这些设备的作用是分散雷电能量并引导地下，从而减轻雷电对电力系统和弱电装置的冲击。

（3）防雷保护器件防雷保护器件用于保护弱电装置不受雷击的危害。

常用的防雷保护器件有避雷器、继电器、保险丝等。

这些器件可以在雷电来临时迅速放开，从而保护设备免受雷电影响。

（4）防雷绝缘措施绝缘是防止雷电通过设备和线路的重要手段。

通过采用合适的绝缘材料和绝缘结构，可以降低雷电的影响。

4. 防雷技术的应用（1）城市电力系统城市电力系统中的弱电装置广泛存在，如通信系统、计算机设备、传感器等。

为了保护这些设备不受雷击的影响，必须采取有效的防雷技术。

引入上述的防雷接地系统、防雷设备和防雷保护器件等，可以有效抵御雷电的威胁。

（2）工业电力系统工业电力系统中的弱电装置也面临着雷电风险，如自动化控制系统、安全监控系统等。

对于这些装置，除了上述的防雷技术外，还可以考虑安装避雷器、隔离开关等防雷设备，以增强防雷能力。

（3）农村电力系统农村电力系统中的弱电装置主要是农业自动化设备和农村通信系统等。

由于农村地区通常缺乏有效的防雷设施，因此必须采用适当的防雷技术来保护农村电力系统的安全稳定运行。

5. 防雷技术的发展趋势随着科技的发展，防雷技术也在不断进步。

建筑物弱电系统防雷技术应用建筑物弱电系统是指电力电缆、通讯电缆、监控电缆、防火电缆等线缆组成的系统，它是建筑物内各项工程设施的基础，为建筑物提供电力、通信、监控、防火等系列功能。

然而，建筑物弱电系统在暴雷天气下，由于工作电压较小、线缆长度较长、信号误差容忍度小等因素，易受雷电等大气电磁干扰影响，导致系统故障甚至停运，对建筑物进行雷电防护十分必要。

1. 分级保护原则建筑物弱电系统防雷应该采用分级保护原则，即将建筑物弱电线路分为主、次、细三级，设置相应的防雷措施。

（1）主要线路防护主要线路指电力电缆、通讯电缆、监控电缆等，它们的线缆长度长，接收和传输的信号强度高，安装防雷措施应该侧重于保护主要线路的进线和设备出线这两个重要区域，如为其设立专门的闪络、接耳避雷器或者使用巨人闪击电流防护器等，以保护主要线路的连续性和稳定性。

次要线路指针对楼宇内部较为分散的电缆，如电视电路、录像电路、背景音乐电路等，安装防雷设备可以采用串连避雷器、压敏阻流器等多种形式进行防护，以避免建筑物内部弱电系统相互干扰和短路。

细微线路指建筑物内连接维修和检修等用途的小电缆线路。

若不对细微线路进行防护，就会影响其他线路的正常工作，如在室内细微线路中安装不起火的保险丝等，可以有效地保护这些细线路。

2. 应用技术原则建筑物弱电系统防雷应用技术原则包括综合布线原则、设备地之间的连接原则、区域防护原则。

（1）综合布线原则建筑物弱电线缆的综合布线应按照机房专用走线槽、机房至顶层骨架管、顶层至各电缆入口等多级结构布置，以便实现线缆走向合理不能相互干扰，并保持监测与控制。

（2）设备地之间的连接原则建筑物弱电间通电设备之间的连接应保证良好的接触。

地面接触电阻越小，接地电压越低，避雷能力越强。

为防止射流雷电沿城市金属构件到达建筑物风险区域内，还应在建筑物底层处设置消除电流之间的耦合干扰的金属网格或各种接地装置，以牢固接地，减少构件对弱电线路的诱发干扰。
