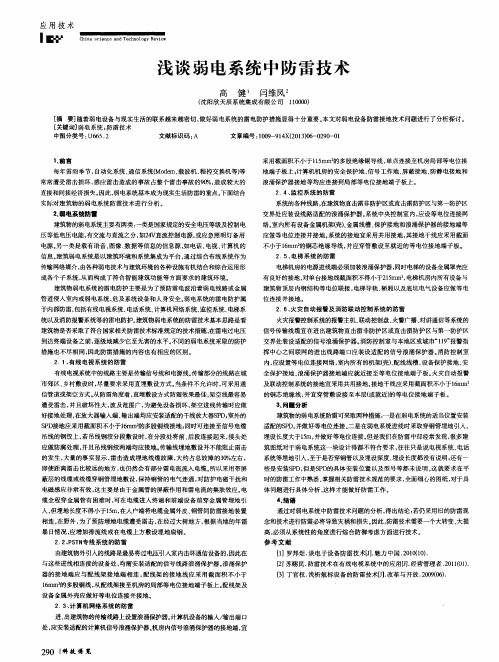

弱电系统中的防雷

一、什么是防雷接地？防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。

接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。

接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。

实践要求要有系统的接地理论来对工程实际进行指导。

而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。

土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。

因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。

接地体：又称接地极，是与土壤直接接触的金属导体或导体群。

分为人工接地体与自然接体。

接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

二、设计原则通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。

通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。

引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。

接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施;⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。

监控系统设备雷电防护建议方案一、雷电对安防监控系统的危害众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

雷电对安防监控子系统的危害有以下几种形式：一、雷电直接击在室外暴露的视频线、控制线上，雷电流将沿线缆向两边流动而毁坏摄像机和监控主机或矩阵机，造成监控系统不能正常工作。

二、雷电直接击在室外暴露的电源线上，雷电流将沿线缆向两边流动而毁坏摄像机和电源设备，造成监控系统不能正常工作。

三、雷电感应到视频线、控制线、电源线（包括主机供电线路、摄像机供电线路、电视屏幕供电线路）上，雷电流将沿线缆向两边流动而毁坏摄像机、电源设备及监控主机。

二、雷电设计说明系统防雷方案包括外部防雷和内部防雷两个方面：外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

弱电系统防雷电应急预案
为减少在雷雨季节弱电系统（包括：闭路监控系统、楼宇对讲，红外周边防范、消防报警控制系统、车场道闸系统等）遭受雷电的冲击破坏，保护设备安全，制订以下防雷措施。

1．在雷雨季节必须坚持关注天气预报并加强设备巡视和保养。

2．检查各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、等电位连接带、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地系统
3．检查和测量所属电器设备的接地情况，是否符合《电气装置安装施工及验收规范》要求，这是避免雷击的关键。

4．雷电来临之际立刻关停易受雷击破坏的设备（包括消防报警控制系统、车场道闸系统、闭路监控系统、红外线报警系统、楼宇对讲系统、天线接收系统等）。

5．电子系统应外部防雷和内部防雷等措施进行综合防护。

6．设备和装置外露可导电部分作电位基本相等的电气连接即等电位连接。

7．将工作接地与防雷接地分开布线，禁止互联互通。

8．过电压是一种高强电压、大电流、瞬间发生的电压。

其破坏力相当强，在其发生的同时还产生渐弱的空间感应电势，极性与之相反。

因此，使用良好的接地才能减除其破坏。

9．工程主管与护卫部协调工作，保证小区安全巡视，维修部设专人值守，保证出现意外雷电时能及时抢修，排除故障。

试述工厂弱电系统的防雷保护摘要：随着计算机技术和电子信息的不断发展，日益繁忙的事务通过电脑、自动化及通讯设备得以高效运营地井然有序，如果受雷电袭击的后果可能是整个系统的运行中断、重要数据丢失，造成无法弥补的经济损失，雷电和浪涌电压已成为电子信息时代的公害。

弱电设备的防雷问题是一个综合性的工程,工厂弱电系统的安全运行对企业来说，尤其是大型的综合企业非常重要，企业供电的可靠性、连续性和安全性要求性很高，减少雷电对弱电系统的损坏,防患于未然、势在必行。

本文从雷电和弱电系统，工厂弱电系统防雷保护设计、弱电系统防雷原则与措施和弱电系统防雷措施五个方面分析工厂弱电系统防雷的保护，以期起抛砖引玉的作用。

关键词：弱电系统；防雷；保护中图分类号：tm7文献标识码：a 文章编号：1009-0118（2011）-02-000-02一、雷电和弱电系统雷电是一种很常见的自然现象，雷电是雷云层接近大地时,地面感应出相反电荷,当电荷积聚到一定程度,产生云和云之间以及云和大地之间放电,迸发出光和声的现象。

雷电可分为直击雷、感应雷(包括静电感应和电磁感应)和球形雷。

雷电波入侵智能建筑的形式有两种，一种是直击雷，另一种是感应雷。

一般来说，直击雷击中智能楼宇内的电子设备的可能性很小，通常不必安装防护直击雷的设备。

感应雷即是由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成雷击。

感应雷入侵电子设备及计算机系统主要有以下三条途径：雷电的地电位反击电压通过接地体入侵；由交流供电电源线路入侵；由通信信号线路入侵。

不管是通过哪种途径入侵形式，都会使电子设备及计算机系统受到不同程度的损坏或严重干扰。

厂区智能建筑主要由建筑自动化系统(bas)、办公自动化系统(oas)、信息通信系统(cas)三个系统组成,并利用计算机网络技术、通信技术将此三个系统进行系统集成。

即将智能建筑管理系统,以语言、数据、视频、监控等不同信号的配线系统经过统一的规划设计,综合成一套标准的布线系统,作为建筑物内部之间的传输网络的综合布线系统，又名弱电系统,可分为建筑物内综合布线、建筑物群内部之间的综合布线。

弱电系统防雷接地的技术措施1、建筑物金属屋顶、立面金属表面、钢柱、钢梁、混凝土内钢筋和金属门窗框架等大尺寸金属件，应作等电位联结并与防雷装置相连；2、弱电系统的防雷接地宜与建筑物其他的接地共用接地系统。

共用接地电阻1。

当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地网互相连接，否则，宜作有效隔离。

3、需要保护的电子信息系统必须采取等电位连接与接地保护措施。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、建筑外墙上的所有金属门窗框架、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接；对不能直接进行等电位连接的带电体，可通过浪涌保护器（SPD）进行等电位连接。

4、对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线应与其他接地线绝缘；供电线路与接地线宜同路径敷设。

5、除高频外的低频信号弱电系统采用一点接地。

共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。

6、建筑物每一层内的等电位联结网络宜呈封闭环形，其安装位置应便于接线。

7、室外引进的电源线、信号线应采用能承载可预见的雷电流的屏蔽电缆，并宜埋地敷设，如果采用非屏蔽电缆时，应敷设在金属管道内并埋地引入，金属管应电气导通，并且电缆屏蔽层、金属管、光缆金属加强芯等金属物应在雷电防护区交界处做等电位连接并接地。

其埋地长度应符合表达式:L≧21/2（--埋地电缆处土壤电阻率）要求，但不应小于15m；8、在分开的建筑物之间布置的屏蔽电缆的屏蔽层应与各个建筑物的等电位连接带作等电位连接，在需要保护的空间内，屏蔽电缆的屏蔽层应至少在两端作等电位连接。

9、电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。

10、电子信息系统机房电源的进线处，应设置限压型浪涌电压保护器。

弱电机房防雷接地做法随着信息技术的不断发展，弱电机房已经成为了各个行业中不可或缺的一部分。

在弱电机房中，各种电子设备和通讯设备通过电缆进行连接，这些设备的正常运行需要一个稳定的电力环境。

然而，在雷电天气中，弱电机房很容易受到雷击的影响，导致设备损坏，甚至造成人员伤亡。

因此，弱电机房的防雷接地工作显得尤为重要。

一、弱电机房防雷接地的意义弱电机房的防雷接地工作是指将弱电机房中的各种设备与地面之间建立良好的接地连接，使得雷电在接地系统中得到释放，从而保护弱电机房内的设备和人员不受到雷击的危害。

弱电机房防雷接地的意义主要有以下几个方面：1. 保护设备：弱电机房中的各种设备都是非常敏感的，一旦受到雷击就会损坏甚至报废。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房中的各种设备。

2. 保护人员：雷电不仅会对设备造成危害，也会对人员造成伤害。

通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房内的人员不受到雷击的危害。

3. 提高工作效率：如果弱电机房中的设备受到雷击而损坏，就需要维修或更换设备，这将耗费大量的时间和资源。

通过合理的防雷接地系统，可以避免设备损坏，从而提高工作效率。

二、弱电机房防雷接地的方法弱电机房防雷接地的方法主要有以下几种：1. 等电位接地法等电位接地法是指将弱电机房中的所有设备和电缆都连接到同一个接地体上，从而形成一个等电位接地系统。

这种方法可以有效地避免设备之间的电位差，从而减少雷击的危害。

等电位接地法的缺点是需要大量的接地电极，成本较高。

2. 端接地法端接地法是指将弱电机房中的所有设备和电缆都连接到一个地线上，然后将地线接到地下的接地体上。

这种方法可以有效地保护设备和人员不受到雷击的危害。

端接地法的优点是成本较低，但需要注意地线的质量和长度。

3. 电磁屏蔽法电磁屏蔽法是指在弱电机房中设置电磁屏蔽装置，将雷电的电磁波屏蔽在弱电机房外部的金属壳体中，从而保护弱电机房内的设备和人员不受到雷击的危害。
