条形基础的设计

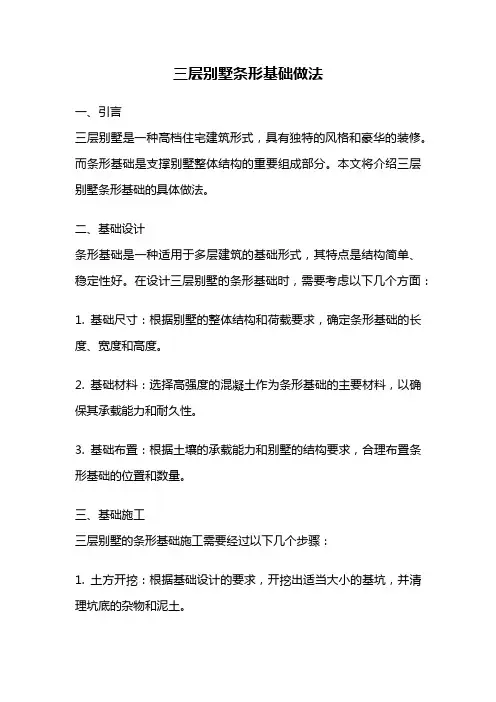

三层别墅条形基础做法一、引言三层别墅是一种高档住宅建筑形式，具有独特的风格和豪华的装修。

而条形基础是支撑别墅整体结构的重要组成部分。

本文将介绍三层别墅条形基础的具体做法。

二、基础设计条形基础是一种适用于多层建筑的基础形式，其特点是结构简单、稳定性好。

在设计三层别墅的条形基础时，需要考虑以下几个方面：1. 基础尺寸：根据别墅的整体结构和荷载要求，确定条形基础的长度、宽度和高度。

2. 基础材料：选择高强度的混凝土作为条形基础的主要材料，以确保其承载能力和耐久性。

3. 基础布置：根据土壤的承载能力和别墅的结构要求，合理布置条形基础的位置和数量。

三、基础施工三层别墅的条形基础施工需要经过以下几个步骤：1. 土方开挖：根据基础设计的要求，开挖出适当大小的基坑，并清理坑底的杂物和泥土。

2. 基础模板：根据基础尺寸，制作适当尺寸的基础模板，并进行定位和固定。

3. 钢筋绑扎：根据基础设计的要求，将钢筋按照一定的间距和层数进行绑扎，并确保钢筋的位置准确。

4. 浇筑混凝土：在完成钢筋绑扎后，进行混凝土的浇筑。

浇筑时应注意控制浇筑速度和浇筑厚度，以确保混凝土的质量。

5. 养护处理：待混凝土凝固后，采取适当的养护措施，如及时浇水保湿，以提高混凝土的强度和稳定性。

四、基础验收完成三层别墅条形基础的施工后，需要进行基础验收，以确保其质量和安全性。

验收主要包括以下几个方面：1. 尺寸检查：检查基础的尺寸是否符合设计要求，包括长度、宽度和高度。

2. 钢筋质量：检查钢筋的绑扎是否牢固，是否符合设计要求。

3. 混凝土质量：对浇筑的混凝土进行抽检，检查其强度和密实性是否符合要求。

4. 表面平整度：检查基础的表面是否平整，是否存在明显的裂缝和缺陷。

五、总结三层别墅条形基础的施工是保证别墅结构稳定和安全的重要环节。

通过合理的设计和施工，可以确保基础的承载能力和耐久性。

在实际施工过程中，需要严格按照设计要求进行操作，并进行有效的验收，以保证基础质量的达标。

地基基础课程设计计算书第一部分毛石条形基础设计一、荷载计算外纵墙：取两窗中心线的距离3.3m为计算单元宽度山墙：取1m为计算单元宽度内横墙：取1m为计算单元宽度内纵墙：取两门中心线的间距8.26m为计算单元宽度二、确定基础埋深=2m,内纵墙和内因为标准冻深为1.2m，所以外纵墙和山墙的基础埋深d1=2.6m横墙的基础埋深d2三、地基承载力特征值的确定三、计算各道墙的基础地面尺寸1、基础宽度外纵墙：山墙：内横墙：内纵墙：取b=1.5m2.基础高度外纵墙：取h=1000mm 放大脚所需台阶数：山墙：取h=1000mm放大脚所需台阶数：内横墙：取h=1000mm放大脚所需台阶数：内纵墙：取h=1000mm放大脚所需台阶数：基础剖面图：外纵墙和山墙为1-1剖面图，内横墙和内纵墙为2-2剖面图1-1剖面图图12-2剖面图K平面图布置图：图3 四、软弱下卧层强度验算1.下卧层修正后的地基承载力特征值：mz经深度修正下卧层承载力设计值为：1a f2. 下卧层顶面处的自重应力：cz P3. 确定地基压力扩角θ，按持力层与下卧层压缩模量值之比：Es4. 土的自重应力：c5. 下卧层顶面处附加应力及验算下卧层承载力： 外纵墙：山墙：内横墙：内纵墙：第二部分柱下钢筋混凝土独立基础设计一、柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图1所示，试设计该基础。

（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粉质粘土，土的天然重度为20 kN/m3，地基承载力特征值f ak=130kN/m2，地下水位在-1.5m处，无侵蚀性。

⑵给定参数柱截面尺寸为500mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为1150kN，弯矩值为210kN·m，水平荷载为71kN。

⑶材料选用混凝土：采用C30（可以调整）（f t=1.43N/mm2）钢筋：采用HPB335（可以调整）（f y=300 N/mm2）（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷确定基础的高度⑸基础底板配筋计算⑹绘制施工图（平面图、详图）（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。

地基条形基础课程设计一、课程目标知识目标：1. 让学生掌握地基条形基础的定义、分类及作用，理解其与建筑物稳定性的关系；2. 使学生了解地基条形基础的受力特点，掌握基础的受力分析及计算方法；3. 引导学生了解地基处理方法，掌握改善地基性能的技术措施。

技能目标：1. 培养学生运用所学知识，分析建筑物地基条形基础的设计与施工问题；2. 提高学生运用力学原理，进行基础受力和变形计算的能力；3. 培养学生结合实际工程案例，提出合理的地基处理方案的能力。

情感态度价值观目标：1. 激发学生对土木工程学科的兴趣，培养其探究精神和创新意识；2. 培养学生关注建筑安全，树立安全意识和责任感；3. 引导学生认识到土木工程与社会发展的紧密联系，增强其服务社会的使命感。

本课程针对初中年级学生，结合学科特点，注重理论知识与实际应用的结合，旨在提高学生的力学素养和工程实践能力。

课程目标具体、可衡量，便于教学设计和评估。

通过本课程的学习，学生将能够掌握地基条形基础的相关知识，提高解决实际问题的能力，培养正确的价值观。

二、教学内容1. 地基与基础概述：介绍地基与基础的定义、分类及作用，分析各类基础适用条件及优缺点；教材章节：第一章 地基与基础概述内容列举：地基的定义、基础的分类、基础的作用、基础设计原则。

2. 地基条形基础设计：讲解条形基础的受力特点、设计原则及计算方法；教材章节：第二章 地基条形基础设计内容列举：条形基础的受力分析、基础尺寸设计、基础材料选择、基础稳定性计算。

3. 地基处理技术：介绍常见地基处理方法，分析各种处理技术的原理及适用范围；教材章节：第三章 地基处理技术内容列举：地基处理目的、常见处理方法、处理技术原理、工程案例分析。

4. 工程案例分析：分析典型工程案例，使学生了解地基条形基础在实际工程中的应用；教材章节：第四章 工程案例分析内容列举：案例背景、地基处理方案、基础设计计算、施工要点。

教学内容依据课程目标进行选择和组织，注重科学性和系统性。

墙下条形基础、柱下独立基础基础设计一、 墙下条形基础课程设计（1）荷载计算由题条件：外墙选取两窗中心线间的距离3.3m ，为计算单元宽度。

m kN m kN F F kk /26.169/3.357.5583.311===∑ 山墙：取1m 为计算单元宽度m kN m kN F F k k /61.168/161.168122===∑ 内横墙：取1m 为计算单元宽度m kN m kN FF k k /68.162/168.16213===∑ 内纵墙：取两门中心线间的距离8.26m 为计算单元宽度m kN m kN F F kk /61.185/26.815.153326.844===∑ （2）查表[1]得敦煌地区的标准冻深m Z 2.10=，按老师要求，一组基础埋置深度m D 3.1min =，首先假定基础埋深为1.3m ，假设b m 3<，无需宽度修正，查表得粉质粘土6.1=d η，则地基承载力修正为)5.0(-+=d f f m d ak a γη其中m γ=3/23.173.18.0185.06.1m kN =⨯+⨯ 解得：2/06.218m kN f a =（3）确定基础宽度 外纵墙：df F b a k G 1γ-≥ 解得：m b 865.01≥ 同理得 山墙：m b 862.02≥内横墙：m b 831.03≥内纵墙：m b 949.04≥求得条形基础宽度，即无需进行承载力宽度修正，（2）中成立。

统一取m b 1=。

（4）确定基础高度基础为条形毛石基础，采用M5水泥砂浆砌毛石，内横墙和内纵墙基础采用两层毛石，计算每层台阶的伸出宽度m b t 2.019.0424.01<=-=。

查表8.1.2[2]毛石基础宽高比的允许值，得tan α=5.1/1 计算基础宽度285.05.11424.01tan 40=⨯-=-≥αb b h m 根据灰石基础高度要求，得m h 5.0=，外纵墙和内纵墙基础亦采用两层毛石。

墙下条形基础设计说明一、引言墙下条形基础是建筑工程中常用的一种基础形式，主要用于承受墙体的荷载并将荷载传递到地基上。

本文将对墙下条形基础的设计要点进行说明，包括基础尺寸的确定、材料的选择、施工工艺等内容。

二、基础尺寸的确定1. 承载力计算：根据墙体的荷载特点，采用合适的荷载计算方法，如极限平衡法或有限元分析法，计算出基础所需的承载力。

2. 基础尺寸的确定：根据承载力计算结果，结合地基的承载力情况，确定基础的尺寸。

一般情况下，墙下条形基础的宽度一般为墙体宽度的1.5倍，深度一般为基础宽度的1.5倍。

三、材料的选择1. 混凝土强度等级：根据基础的承载力要求，选择适当的混凝土强度等级。

常用的混凝土强度等级有C15、C20、C25等，具体选择应根据设计要求和实际情况确定。

2. 钢筋的选择：根据基础的受力情况，确定所需的钢筋规格和数量。

一般情况下，墙下条形基础采用的钢筋直径为12mm或16mm，根据基础尺寸和荷载情况确定钢筋的间距和纵横布置。

四、施工工艺1. 基坑开挖：根据基础尺寸的确定，进行基坑的开挖工作。

基坑开挖应按照设计要求进行，保证基坑的尺寸和平整度。

2. 基础模板安装：在基坑中安装基础的模板，模板应牢固可靠，保证基础的几何形状和尺寸。

3. 钢筋绑扎：根据设计要求，在基础模板中进行钢筋的绑扎工作。

钢筋的绑扎应符合相关规范，保证钢筋的位置准确。

4. 混凝土浇筑：在钢筋绑扎完成后，进行混凝土的浇筑工作。

混凝土的浇筑应均匀、充实，避免出现空洞或夹杂物。

5. 养护工作：混凝土浇筑完成后，对基础进行适当的养护工作，保证混凝土的强度和稳定性。

五、安全注意事项1. 施工现场应设置安全警示标志，确保施工人员的安全。

2. 基坑开挖时应进行支护，防止坍塌事故的发生。

3. 钢筋绑扎时应注意安全，避免钢筋的伤害。

4. 混凝土浇筑时应防止混凝土泥浆溅到人体，避免烧伤事故的发生。

5. 施工现场应配备相应的安全设施和防护用具。

柱下钢筋混凝土条形基础设计设计理论：柱下钢筋混凝土条形基础的设计理论主要基于力学原理和土力学理论。

在设计过程中，需要根据实际情况确定基础底面面积和深度，确保基础能够承受柱子和其它上部荷载的压力而不发生沉降或破坏。

此外，还需要考虑土壤的承载能力和地震作用等因素，确保基础的安全可靠。

设计计算：柱下钢筋混凝土条形基础的设计计算包括基础底面面积的确定、基础深度的确定、钢筋配筋设计和基础承载能力的计算。

在确定基础底面面积时，需要考虑柱子和荷载的大小、荷载的分布情况以及土壤的承载力。

基础深度的确定则需要根据土壤的稳定性和基础的受力情况来确定。

钢筋配筋设计主要根据基础的受力情况和荷载大小来确定。

基础承载能力的计算则是通过土壤力学和基础受力原理来进行。

施工注意事项：柱下钢筋混凝土条形基础的施工需要注意以下几个方面。

首先，需要保证基础的几何尺寸、位置和平整度符合设计要求。

其次，施工前需要对施工现场进行清理，并做好基坑的支护和排水工作。

然后，需要严格按照施工工艺和程序进行施工，包括混凝土的配比、浇筑和养护等。

同时，对于钢筋的安装也需要注意梅花筋、箍筋的间距和固定，确保钢筋的质量和位置符合要求。

最后，在基础施工完成后，还需要进行基础的验收和检测，确保其符合设计要求和安全标准。

总结：柱下钢筋混凝土条形基础的设计和施工是建筑工程中非常重要的一环。

合理的设计和施工能够保证基础的稳定性和安全性，确保建筑物的正常使用和寿命。

在设计过程中需要充分考虑实际情况和工程要求，进行合理的计算和配筋设计。

在施工过程中需要按照规范和工艺进行施工，严格控制质量，并进行必要的验收和检测。

通过科学合理的设计和精细规范的施工，柱下钢筋混凝土条形基础能够发挥其应有的作用，确保建筑物的安全稳定。

条形基础的构造做法条形基础是一种常用的土木工程基础构造方式，适用于建筑物、桥梁等结构的基础建设。

本文将介绍条形基础的构造方法以及施工注意事项。

一、条形基础的构造方法1. 确定基础尺寸：根据设计要求和土壤承载力，确定条形基础的宽度和深度。

通常，基础的宽度应为墙体或柱子底部宽度的1.5-2倍，基础的深度应根据土壤条件和结构要求而定。

2. 土方开挖：根据基础尺寸，在地面上进行土方开挖，确保基础底部平整。

开挖的深度应超过基础深度，以便进行基础垫层和加固层的施工。

3. 基础垫层：为了提高基础的稳定性和承载能力，通常在基础底部铺设一层垫层。

垫层材料可以是碎石、砂土或混凝土，厚度一般为基础宽度的1/3-1/2。

4. 加固层施工：在基础垫层上，施工加固层。

加固层可以采用钢筋混凝土或钢板混凝土，以增加基础的强度和刚度。

加固层的厚度和钢筋布置应按照设计要求进行。

5. 基础浇筑：在加固层施工完毕后，进行基础的浇筑工作。

浇筑材料通常为混凝土，需确保混凝土质量符合相应标准。

浇筑时要注意均匀和充实，避免空洞和缺陷。

6. 基础表面处理：在混凝土刚浇筑完毕后，应及时进行基础表面处理。

可采用刮板、抹光等工具，使基础表面平整光滑，并确保基础的水平度和垂直度。

二、施工注意事项1. 基础施工前应进行现场勘察和土壤试验，了解土质条件和承载力，以便合理确定基础尺寸和施工工艺。

2. 施工现场应保持干燥和清洁，避免泥土、水分等杂质进入基础内部，影响基础的质量。

3. 施工过程中应严格按照施工图纸和设计要求进行，特别是加固层的厚度、钢筋的布置和混凝土的配合比等。

4. 基础施工完毕后，应及时进行养护。

养护期间，应保持基础湿润，避免干燥和裂缝的产生。

养护时间一般为7-14天。

5. 施工过程中应注意安全，采取必要的安全防护措施，如佩戴安全帽、安全鞋等。

同时，应遵守现场施工规范，确保施工质量和安全。

以上是关于条形基础的构造做法及注意事项的介绍。

条形基础作为一种常用的基础构造方式，具有结构稳定、承载能力强等优点，在建筑工程中得到广泛应用。

设计说明书一．设计资料1．工程名称某五层宿舍楼结构类型为砖混结构底层平面如图1-1所示图1-1 一个建筑单元平面图2．工程概况该宿舍楼结构形式为砖混结构，建筑物层数为五层。

基础方案拟比较墙下砖混结构条形基础、钢筋混凝土条形基础，方案分组设计，完成后对比，室内外地坪绝对标高为50m。

3．工程地质条件该地区地势平坦，无相邻建筑物，地质剖面如图1-2所示，地基土层分布及土的物理性质指标如表1-1地下水位在43m以下，南方地区，常年温度0度以上。

图1-2 地层剖面图A—A表1-1 地基土层分布及土的物理性质指标4.上部结构传至基础顶面的竖向力标准值，见表1-2二．设计要求1基础类型本设计是条形基础柔性设计方案，采用墙下钢筋混凝土条形基础。

3基础材料与构造混凝土强度等级采用C20，基础垫层采用C10混凝土100mm厚度,每边伸出50mm.基础底板钢筋采用HPB300级（f y =270N/mm 2）。

底板受力筋直径不小于12mm ；间距不大于200mm ，也不小于100mm ；纵向分布筋直径不小于8mm ，间距不宜大于300mm 。

基础设垫层，钢筋保护层厚度不小于40mm 。

4制图要求绘制图纸包括基础平面布置、基础剖面及底板配筋及大样图。

绘图比例：基础平面布置图1︰100；基础剖面图1︰20，大样图1：40 。

所有图线、图例尺寸和标注方法均应符合制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

三．基础设计步骤1.计算上部结构竖向荷载对于有门窗洞的墙以及搁置进深梁的承重墙，取一个开间为荷载计算单元。

对于无门窗洞的墙，取1m 宽为荷载计算单元。

2.选择基础材料和结构类型根据建筑物荷载性质、大小，地基土质情况等，合理选择基础材料和结构类型。

3.确定基础埋置深度根据工程地质条件、建筑物使用要求以及地下水等因素，确定基础埋置深度。

满足要求 前提下尽量浅埋，但不小于0.5米。

（实际埋置1.5米）4.计算地基持力层承载力根据工程地质条件，计算地基持力层承载力。
