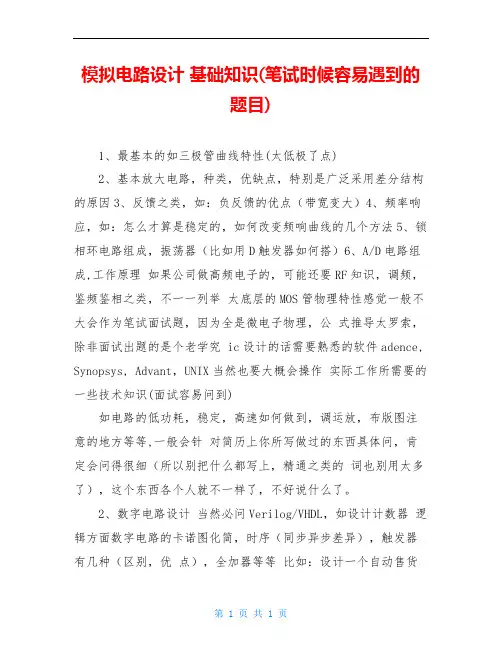

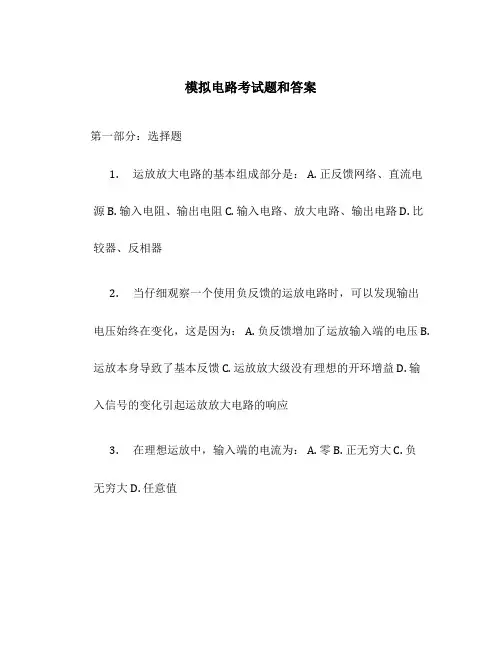

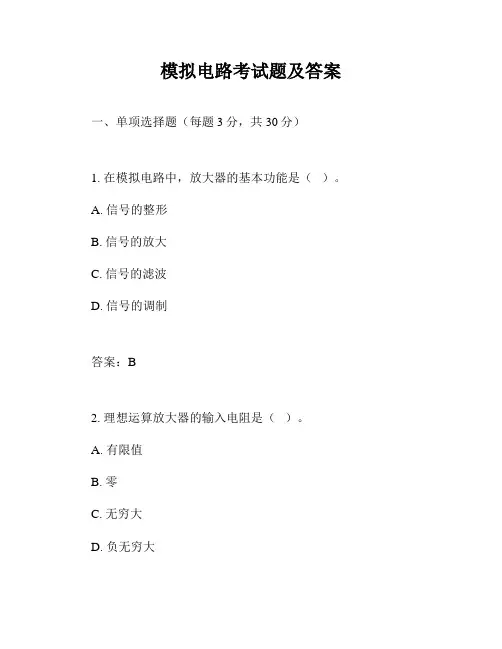

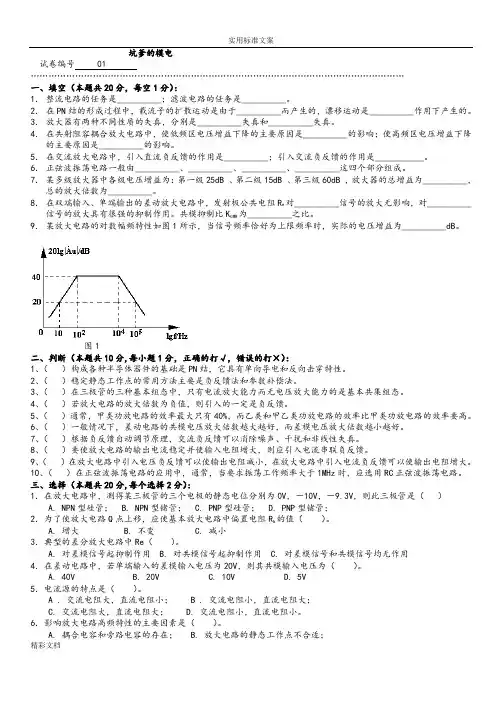

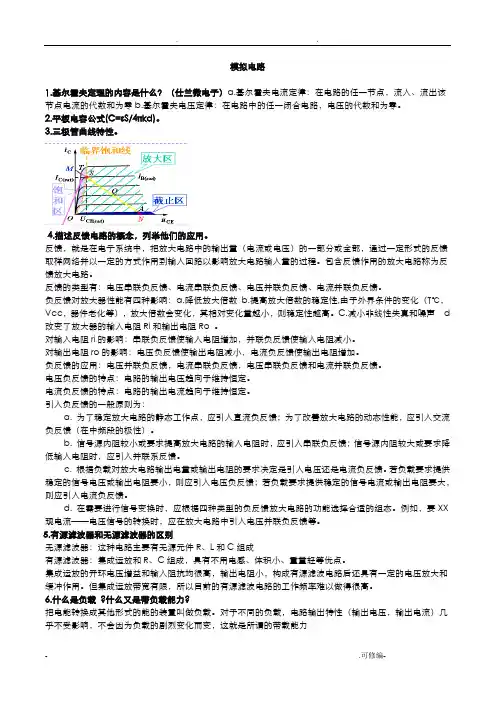

模拟电路设计基础知识(笔试时候容易遇到的题目)1、最基本的如三极管曲线特性(太低极了点)2、基本放大电路，种类，优缺点，特别是广泛采用差分结构的原因3、反馈之类，如：负反馈的优点（带宽变大）4、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法5、锁相环电路组成，振荡器（比如用D触发器如何搭）6、A/D电路组成,工作原理如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一列举太底层的MOS管物理特性感觉一般不大会作为笔试面试题，因为全是微电子物理，公式推导太罗索，除非面试出题的是个老学究 ic设计的话需要熟悉的软件adence, Synopsys, Advant，UNIX当然也要大概会操作实际工作所需要的一些技术知识(面试容易问到)如电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问，肯定会问得很细（所以别把什么都写上，精通之类的词也别用太多了），这个东西各个人就不一样了，不好说什么了。
2、数字电路设计当然必问Verilog/VHDL，如设计计数器逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等比如：设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱数1、画出fsm（有限状态机）2、用verilog编程，语法要符合fpga设计的要求系统方面：如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线之类的问题3、单片机、DSP、FPGA、嵌入式方面（从没碰过，就大概知道几个名字胡扯几句，欢迎拍砖，也欢迎牛人帮忙补充）如单片机中断几个/类型，编中断程序注意什么问题 DSP的结构（冯、诺伊曼结构吗？）嵌入式处理器类型(如ARM)，操作系统种类（Vxworks,ucos,winCE,linux），操作系统方面偏CS方向了，在CS篇里面讲了4、信号系统基础拉氏变换与Z变换公式等类似东西，随便翻翻书把如、h(n)=-a*h(n-1)+b*δ(n)a、求h(n)的z变换b、问该系统是否为稳定系统c、写出F IR数字滤波器的差分方程以往各种笔试题举例利用4选1实现F(x,y,z)=xz+yz 用mos管搭出一个二输入与非门。
用传输门和倒向器搭一个边沿触发器用运算放大器组成一个10倍的放大器微波电路的匹配电阻。
名词解释，无聊的外文缩写罢了，比如PCI、ECC、DDR、interrupt、pipeline IRQ,BIOS,USB,VHDL,VLSI VCO(压控振荡器)RAM (动态随机存储器)，FIR IIR DFT(离散傅立叶变换）或者是中文的，比如 a量化误差 b、直方图 c、白平衡共同的注意点1、一般情况下，面试官主要根据你的简历提问，所以一定要对自己负责，把简历上的东西搞明白；2、个别招聘针对性特别强，就招目前他们确的方向的人，这种情况下，就要投其所好，尽量介绍其所关心的东西。
3、其实技术面试并不难，但是由于很多东西都忘掉了，才觉得有些难。
所以最好在面试前把该看的书看看。
4、虽然说技术面试是实力的较量与体现，但是不可否认，由于不用面试官/公司所专领域及爱好不同，也有面试也有很大的偶然性，需要冷静对待。
不能因为被拒，就否认自己或责骂公司。
5、面试时要take it easy，对越是自己钟情的公司越要这样。
1．集成电路设计前端流程及工具。
2。
FPGA和ASIC的概念，他们的区别3。
LATCH和DFF的概念和区别4。
用DFF实现二分频。
5。
用VERILOG或VHDL写一段代码，实现消除一个glitch6。
给一个表达式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现（实际上就是化简）7。
用VERILOG或VHDL写一段代码，实现10进制计数器。
8。
给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入，使得输出依赖于关键路径。
9。
A,B,C,D,E进行投票，多数服从少数，输出是F（也就是如果A,B,C,D,E中1的个数比0多，那么F输出为1，否则F为0），用与非门实现，输入数目没有限1、可参考各EDA厂商的开发工具2、 FPGA与ASIC的可参阅各种EDA相关书籍。
3、 LATC是H锁存器，DFF是触发器，其电路形式完全不同。
4、 always @(posedge clk)if (reset)begin sel <=1; clk1 <=1; clk2 <=1; end else begin sel <= ~sel; if (sel)clk1 <= ~clk1; else clk2 <= ~clk2; end5、 glitch主要发生在组合逻辑电路输出，可以加DFF输出稳定信号6，7，8，9：。
制。
2．负数与正数相乘的问题3．1010（-6）*0010（2）用补码相乘时应该进行相应的符号扩展，比如上面是4bit相乘，结果应该为8bit。
这样符号扩展后分别为和，然后再用这两个数直接相乘，结果为，取其低8位，作为-6*2的结果。
这也是个补码形式，再判断一下高位恢复为原码，得到结果。
以前讨论过相关问题，可以翻出来看看检测信号的上升沿LIBRARY ieee; USE ieee、std_logic_1164、all; ENTITY sync IS PORT(clk: IN STD_LOGIC; rst: IN STD_LOGIC; sync_in: IN STD_LOGIC; sync_out: OUTSTD_LOGIC); END sync; ARCHITECTURE arch OF sync IS SIGNAL sync_int1, sync_int2: STD_LOGIC; BEGIN------------------------------------------------------- PROCESS(clk, rst, sync_in)BEGIN IF rst=0 THEN sync_out<=0; ELSIFrising_edge(clk)THEN sync_int1<=sync_in; sync_int2<=sync_int1; IF (sync_int1=1 AND sync_int2=0)THEN sync_out<=1; ELSE sync_out<=0; END IF; END IF; END PROCESS; END arch; 并入串出？ library IEEE; use IEEE、STD_LOGIC_1164、ALL; use IEEE、STD_LOGIC_ARITH、ALL; use IEEE、STD_LOGIC_UNSIGNED、ALL; entity piso is port( datain :instd_logic_vector(39 downto 0); clk : in std_logic; nLoad:in std_logic; data_out: out std_logic); end piso; architecture Behavioral of piso is signal q:std_logic_vector(39 downto 0); begin process (nLoad,clk)begin if nLoad= 0 then q<=datain; elsif clkevent and clk=1 then q(1)<=q(0); for i in1 to39 loop q(i)<=q(i-1); end loop; end if; end process; process (nLoad,clk) begin if nLoad=0 then data_out<=0; elsif clkevent and clk=1 then data_out <=q(39); end if; end process; end Behavioral; 把所有的39改成15就可以了有一些基本概念我可能还不太清楚，说错的地方，请大家批评指教。
我要设计的是is－95cdma系统的48阶fir滤波器。
输入串行数据（每个clk输入1位）输入数据宽度为1位，系数h[0]=-0、（进制）＝_（16位二进制，_为小数点位置，_前面是符号扩展），-h[0]=＋0、（进制）_（16位二进制）。
其他系数略。
我用的是映射的方法，即不用乘法，只对应由查找表查出的结果，输入1时，映射为＋1，查表输出h[0]，输入0时，映射为－1，查表输出－h[0]。
再送入加法器求48个系数的和。
系数宽度16位，输出宽度22位（防溢出）datain=1 ,dataout=16116a（六进制）＝（22位二进制）这是48个正系数的和（这里的正系数不一定全是正数，而只是标准，所以把它看作“正数”） datain=0 ,dataout=19ee96（六进制）＝（22位二进制）这是48个负系数的和。
这个结果我对照进制的数运算结果验证了一下，是对的，但是只能取22位的后16位来计算，因为高位的都是加法的进位溢出。
我主要由两个问题：1)这种映射法，恕我愚钝，根本没明白(我也是看的论文，但没有明白其真正含义)，因为它和普通的比如m位输入和n位的系数相乘得到m＋n位的结果，思路完全不一样。
这个1，0映射为＋1，－1，和普通的输入（m位二进制数代表一个x（n））有何关系？我的到16116a，19ee96这些结果还要累加吗？（此问题可能比较愚蠢，欢迎扔鸡蛋）2）我运算的是有符号数，那溢出的这些多出的位怎么处理？因为下一步这些数据还要送到下一个模块处理。
保留的话，多出的哪些位显然没用。
扔掉的话，行吗？学了FOR LOOP的用法以后,有点想法那么在此基础上怎么实现并口的输出呢? 如: Q(0)<=DIN; FOR I IN1 DOWNTO7 LOOPQ(I)<=Q(I-1); END LOOP; OP<=Q; OP 定义为STD_LOGIC_vector(7 downto 0)我总感觉每次触发输出的都是在Q(7)口,而且该值就是DIN在8个周期前的值那么要是想实现DIN8个连续数据的同时输出,应该怎么做? 感觉每次触发输出的都是在Q(7)口这句话不是很明白。
反正这样的转换很快的，只要有触发，马上可以完成分析如下: q(0)->q(1),然后q(1)->q(2),然后q(2)->q(3)、、、、、、、、q(6)->q(7)实际上只是延迟了几个周期,也就是q(7)<=din, 并没有实现串行向并行的转换不大理解用这个for loop语句如何实现串并转换的望告知把 Q(0)<=DIN; FOR I IN1 DOWNTO7 LOOPQ(I)<=Q(I-1); END LOOP; 放在进程里面就可以。
