车库刚性防水套管技术交底

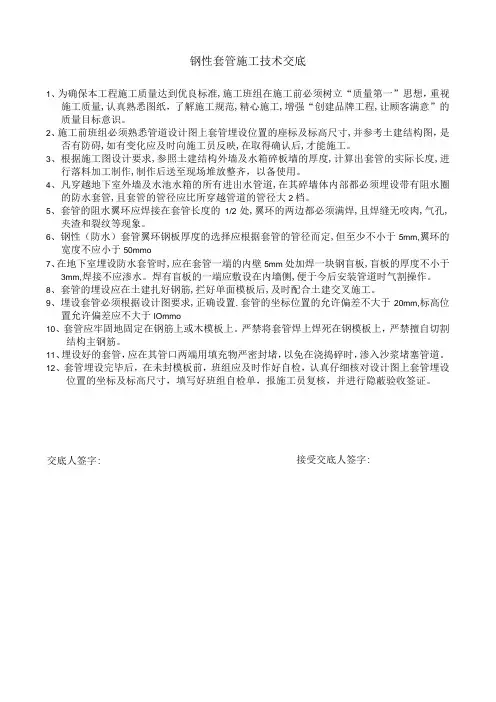

钢性套管施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须熟悉管道设计图上套管埋设位置的座标及标高尺寸,并参考土建结构图，是否有防碍,如有变化应及时向施工员反映,在取得确认后,才能施工。

3、根据施工图设计要求,参照土建结构外墙及水箱碎板墙的厚度,计算出套管的实际长度,进行落料加工制作,制作后送至现场堆放整齐，以备使用。

4、凡穿越地下室外墙及水池水箱的所有进出水管道,在其碎墙体内部都必须埋设带有阻水圈的防水套管,且套管的管径应比所穿越管道的管径大2档。

5、套管的阻水翼环应焊接在套管长度的1/2处,翼环的两边都必须满焊,且焊缝无咬肉,气孔,夹渣和裂纹等现象。

6、钢性（防水）套管翼环钢板厚度的选择应根据套管的管径而定,但至少不小于5mm,翼环的宽度不应小于50mmo7、在地下室埋设防水套管时,应在套管一端的内壁5mm处加焊一块钢盲板,盲板的厚度不小于3mm,焊接不应渗水。

焊有盲板的一端应敷设在内墙侧,便于今后安装管道时气割操作。

8、套管的埋设应在土建扎好钢筋,拦好单面模板后,及时配合土建交叉施工。

9、埋设套管必须根据设计图要求,正确设置.套管的坐标位置的允许偏差不大于20mm,标高位置允许偏差应不大于IOmmo10、套管应牢固地固定在钢筋上或木模板上。

严禁将套管焊上焊死在钢模板上，严禁擅自切割结构主钢筋。

11、埋设好的套管，应在其管口两端用填充物严密封堵，以免在浇捣碎时，渗入沙浆堵塞管道。

12、套管埋设完毕后，在未封模板前，班组应及时作好自检，认真仔细核对设计图上套管埋设位置的坐标及标高尺寸，填写好班组自检单，报施工员复核，并进行隐蔽验收签证。

接受交底人签字:交底人签字:。

一、交底目的为确保车库防水施工过程中的安全，提高施工质量，防止事故发生，特进行安全技术交底。

二、工程概况1. 工程名称：______车库防水工程2. 施工单位：______3. 施工地点：______4. 施工时间：______至______三、施工内容1. 防水材料准备：检查防水材料的合格证、检验报告，确保材料质量符合要求。

2. 施工人员培训：对施工人员进行安全技术培训，确保施工人员了解并掌握施工安全操作规程。

3. 施工方案：制定详细的施工方案，明确施工步骤、安全措施和应急预案。

四、安全技术措施1. 人员安全- 施工人员必须持证上岗，未经培训不得上岗。

- 作业人员应佩戴安全帽、安全带、防滑鞋等个人防护用品。

- 施工现场设置明显的安全警示标志，禁止无关人员进入施工区域。

2. 材料安全- 防水材料应存放在干燥通风处，远离火源和高温。

- 易燃易爆材料应分类存放，并设置醒目的警示标志。

- 使用有毒有害材料时，应采取防护措施，如佩戴防毒面具、手套等。

3. 施工设备安全- 施工设备应定期检查、维护，确保设备安全可靠。

- 使用电动设备时，必须接地，并采取防触电措施。

- 高处作业时，应使用安全带，并确保安全带连接牢固。

4. 施工操作安全- 施工人员应按照操作规程进行施工，不得违章操作。

- 高处作业时，应使用脚手架或吊篮，并确保脚手架或吊篮安全可靠。

- 施工现场不得堆放杂物，确保通道畅通。

5. 消防安全- 施工现场应配备足够的消防器材，并确保消防器材完好有效。

- 施工人员应了解消防器材的使用方法，并掌握灭火技能。

- 施工现场严禁吸烟，禁止使用明火。

五、应急预案1. 人员伤亡事故：立即组织人员救治，同时拨打急救电话，并报告相关部门。

2. 设备故障：立即停止使用，切断电源，并通知设备维修人员。

3. 火灾事故：立即启动消防应急预案，组织人员疏散，并使用消防器材进行灭火。

六、交底记录1. 交底人：______2. 接受人：______3. 交底时间：______七、注意事项1. 施工过程中，如遇恶劣天气，应暂停施工，确保施工人员安全。

刚性防水套管施工技术交底工程名称分项工程名称交底部位一、施工准备1.材料要求刚性防水套管施工技术交底瓯北12#地块农该房改造聚集一期施工单位项目刚性防水套管预埋地下室施工班组交底日期XXX有限公司所用主材、辅材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

2.套管要求1)根据设计和规范要求制作套管，焊接防水套管时，防水翼环要严格按标准图集加工制作，要严格要求焊缝质量，焊缝饱满，不得有裂纹和砂眼而且不得焊穿套管。

(2)刚性防水套管的选择，小于DN150的选择大二号的套管，大于DN150的选择大一号的套管。

3.作业条件1）管道穿地下室外墙、混凝土水池壁、屋面板时，配合土建工程预埋刚性防水套管。

2）各层水平线和墙厚度线弹好，配合土建施工；3）墙体预埋套管，在土建墙面钢筋绑扎完毕，浇注砼之前举行。

二、施工要求1.预留预埋阶段，应按设计及标准请求，配合土建进度完成。

2.施工班组应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

3.防水套管加工完毕后，应在端部显著位置涂写清晰可见的标记，内容包括制造厂或厂标、产品名称或型号、公称直径、材料等4.根据设计和规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理，在土建封模板前，应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。

审核人交底人被交底人工程名称分项工程称号交底部位刚性防水套管施工技术交底瓯北12#地块农该房改造聚集一期施工单位项目刚性防水套管预埋地下室施工班组交底日期XXX团体有限公司5.预埋套管不得与与结构主筋直接焊在一同，使用附加钢筋牢固后焊接或绑扎牢固。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与修建标高线的关系，按照图纸规定的修建标高预留预埋；6.防水套管用于与腐蚀性介质打仗时，设计人应根据介质性质及防腐请求，另行选择合用的耐腐蚀材料7.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

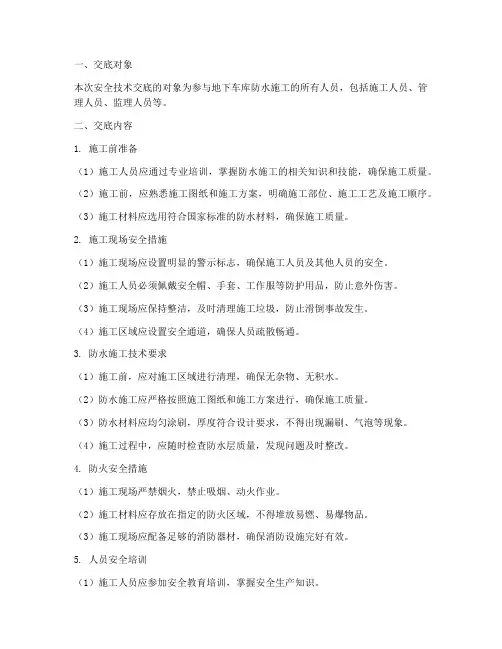

一、交底对象本次安全技术交底的对象为参与地下车库防水施工的所有人员，包括施工人员、管理人员、监理人员等。

二、交底内容1. 施工前准备（1）施工人员应通过专业培训，掌握防水施工的相关知识和技能，确保施工质量。

（2）施工前，应熟悉施工图纸和施工方案，明确施工部位、施工工艺及施工顺序。

（3）施工材料应选用符合国家标准的防水材料，确保施工质量。

2. 施工现场安全措施（1）施工现场应设置明显的警示标志，确保施工人员及其他人员的安全。

（2）施工人员必须佩戴安全帽、手套、工作服等防护用品，防止意外伤害。

（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。

（4）施工区域应设置安全通道，确保人员疏散畅通。

3. 防水施工技术要求（1）施工前，应对施工区域进行清理，确保无杂物、无积水。

（2）防水施工应严格按照施工图纸和施工方案进行，确保施工质量。

（3）防水材料应均匀涂刷，厚度符合设计要求，不得出现漏刷、气泡等现象。

（4）施工过程中，应随时检查防水层质量，发现问题及时整改。

4. 防火安全措施（1）施工现场严禁烟火，禁止吸烟、动火作业。

（2）施工材料应存放在指定的防火区域，不得堆放易燃、易爆物品。

（3）施工现场应配备足够的消防器材，确保消防设施完好有效。

5. 人员安全培训（1）施工人员应参加安全教育培训，掌握安全生产知识。

（2）施工人员应熟悉施工现场的安全规定，遵守操作规程。

（3）施工人员应掌握应急处理措施，提高应对突发事件的能力。

6. 施工进度与质量控制（1）施工进度应按照施工计划进行，确保工程按期完成。

（2）施工过程中，应加强质量控制，确保防水工程质量符合设计要求。

（3）施工完成后，应进行验收，确保工程质量。

三、交底要求1. 施工人员应认真听取安全技术交底，确保掌握各项安全措施。

2. 施工人员应严格遵守操作规程，确保施工安全。

3. 施工单位应加强对施工现场的监督检查，确保安全措施落实到位。

四、交底时间本次安全技术交底时间为【具体时间】，地点为【具体地点】。

一、交底目的为确保车库防水施工安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。

二、交底对象参与车库防水施工的所有人员，包括施工人员、监理人员、管理人员等。

三、交底内容1. 施工人员培训及资格1.1 施工人员必须经过专业培训，并取得相关资格证书后方可上岗。

1.2 施工前，组织施工人员进行安全技术培训，确保每位施工人员了解本交底内容。

2. 施工材料及设备管理2.1 防水材料：防水材料应按照产品说明书的要求存放，避免受潮、受热、受冻，并确保材料质量合格。

2.2 施工设备：确保施工设备性能良好，定期检查和维护，防止因设备故障导致安全事故。

3. 施工环境安全3.1 施工现场应保持整洁，及时清理施工垃圾，防止绊倒、滑倒等事故发生。

3.2 施工现场应设置安全警示标志，提醒施工人员注意安全。

3.3 施工现场应保持良好的通风，确保施工环境符合国家相关标准。

4. 施工操作安全4.1 施工人员必须穿戴好个人防护用品，如安全帽、手套、工作服、防护眼镜等。

4.2 高处作业时，必须使用安全带，并系好安全绳，防止坠落事故。

4.3 施工过程中，不得违章操作，严格按照操作规程进行施工。

5. 消防安全5.1 施工现场必须配备足够的消防器材，并确保消防器材完好有效。

5.2 施工过程中，严禁使用明火，如需使用明火，必须取得相关许可证，并采取严格的防火措施。

5.3 施工人员必须了解消防器材的使用方法，掌握基本的消防知识。

6. 紧急事故处理6.1 施工人员应熟悉施工现场的紧急事故处理预案，一旦发生紧急情况，应立即启动应急预案。

6.2 施工现场应设置紧急疏散通道，确保施工人员在紧急情况下能够迅速撤离。

四、交底时间本安全技术交底自施工开始之日起生效，直至施工结束。

五、交底责任1. 施工单位负责安全技术交底的组织实施，确保施工人员了解并遵守本交底内容。

2. 施工人员必须认真学习本交底内容，并在施工过程中严格执行。

3. 监理单位负责对施工人员的安全施工情况进行监督检查，确保施工安全。

技术交底项目套管制作安装工程部位车库顶板交底提要刚性防水套管加工制作、安装交底对象及人数西安华晨达10人内容：一、施工准备1、材料要求1.1 管材：焊接钢管。

管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

1.4 其他材料：10mm厚钢板、防锈漆。

2、主要机具砂轮机、切割机、电焊机，台虎钳、压力案、钢卷尺水平尺、线坠、细线等。

3、作业条件土建底层钢筋施工完成。

二、操作工艺1、工艺流程加工准备——预制加工——套管安装；三、套管制作、安装1、套管制作加工：用比管道大两号的管道作为套管，长度350mm，在离套管一端80mm处焊上翼环，翼环用10mm厚钢板制作，宽度50mm，采用双面满焊。

2、套管安装：土建把两层面筋完成后，根据图纸在正确位置预留套管，用三根300mm长的钢筋在套管周围把套管与土建陪筋点焊连接固定。

图1 套管细部尺寸及固定于板配筋上技术交底项目套管制作安装工程部位车库顶板交底提要刚性防水套管加工制作、安装交底对象及人数西安华晨达10人内容：三、质量要求1、焊口平直，焊缝饱满，焊口表面无烧穿、裂纹和明显结瘤、加渣及气孔等缺陷，。

2、安装套管前要认真看好图纸，要找准管道穿楼板位置，准确预留好套管。

3、套管安装应该与结构板面垂直。

4、土建在浇筑混凝土时要派人员看守，防止套管倾倒或歪斜。

四、安全要求1、在进入施工现场时必须佩戴好安全帽，高于地面2米处施工作业必须按要求戴好安全带。

2、施工现场严禁吸烟，酒后不得进入施工现场。

3、严禁高空坠物或乱扔杂物。

工程用的各种材料、设备进行吊运、安装时,工作物必须捆扎固定牢固，避免坠落伤人。

4、电气焊作业必须办理动火票，动火现场必须配备灭火器，灭火器距动火现场不得大于三米。

动火前先检查和清除周围、上下等部位的易燃物品，确认无误后方能施工，电气焊作业时，应尽量使用接渣盆，避免焊渣下落发生火灾。

施工完毕后应检查和清除周围、上下等部位的焊渣和焊接废弃物。

5、焊工必须持焊工操作证上岗作业，不得无证上岗。
