空⽓处理过程风机盘管的选型计算以地下⼀层KTV1为例来说明选型过程。
在风机盘管加新风空调系统中，让风机盘管承担室内冷负荷，新风机组只承担新风本⾝的负荷。
1、新风处理到室内状态的等焓线（1）夏季空⽓处理过程。
夏季新风处理到室内状态的⽐焓值的焓湿图见下图4.1。
新风机组不承担室内冷负荷。
1）根据设计条件，室内参数：t N =26℃、?=65%；室外参数：⼲球温度tg=34.2℃、湿球温度ts=27.8℃，在焓湿图上确定室内、外状态点N 、W 。
查图可得N h =61.0kj/kg 、W h =89.0kj/kg 。
2）确定机器露点L 和考虑温升后的状态点K从N 点引等焓线，与?=90%的相对湿度线交于点L ，连接WL,W 到L 过程是新风在新风机组内实现的冷却减湿过程。
所以可得L h =N h =61.0kj/kg 。
3）确定室内送风状态点O从N 点作热湿⽐线，热湿⽐：（4.1）该线与?=90%的线相交于送风状态点O ，查图可得O h =55.5kj/kg 。
O 点确定之后，即可计算出空调房间的送风量为：（4.2）4）确定风机盘管处理后的状态点M连接LO 并延长到M 点，M 点为经风机盘管处理后的空⽓状态，风机盘管处理的风量为s kg q q q W m m F m/494.1166.066.1,,=-=-=。
其中新风量为：。
因为求出的s kg q s kg q m W m /166.01.066.1%10/08.0,=?=??=所以s kg q W m /166.0,= 由混合原理（4.3）可求出M h =54.9kj/kg ，做M h =54.9kj/kg 的等焓线与LO 的延长线相交得M点。
连接NM ，N 到M 过程是在风机盘管内实现的冷却减湿过程。
5）确定新风机组负担的冷量和盘管负担的冷量新风机组承担的冷量：kW h h q Q L W W m W O 65.4)0.610.89(166.0)(,,=-?=-= （4.4）风机盘管承担的冷量:kW h h q Q M N F m F O 11.9)9.540.61(494.1)(,,=-?=-= （4.5）根据风机盘管所承担的冷量来选择所需要的风机盘管的型号，本例选⽤EKskg h h Qq ON m /66.15.550.61125.9=-=-=∑kJ/kg40505811.03600125.9=?==W Q εs.1240,=?=ON MO F m W m h h h h q q --=,,风机盘管，型号为EKCW1400AT ，两台。

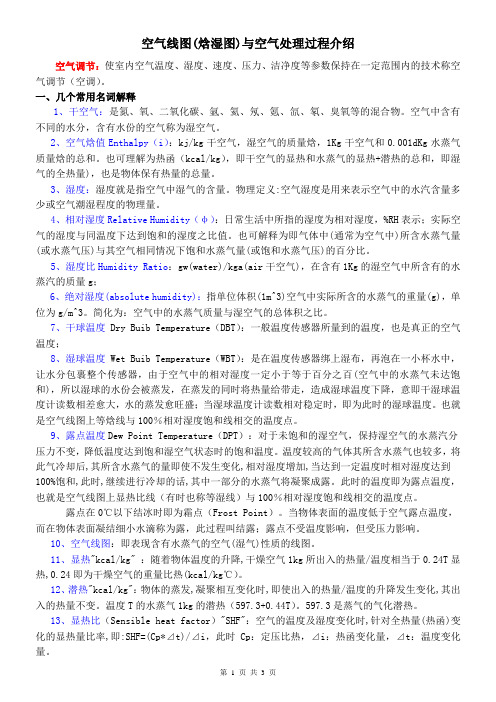

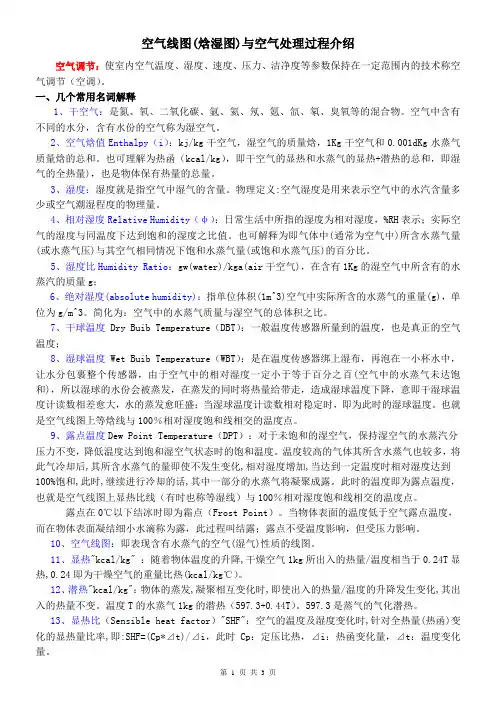

空气线图(焓湿图)与空气处理过程介绍空气调节：使室内空气温度、湿度、速度、压力、洁净度等参数保持在一定范围内的技术称空气调节（空调）。
一、几个常用名词解释1、干空气：是氮、氧、二氧化碳、氩、氦、氖、氪、氙、氡、臭氧等的混合物。
空气中含有不同的水分，含有水份的空气称为湿空气。
2、空气焓值Enthalpy（i）：kj/kg干空气，湿空气的质量焓，1Kg干空气和0.001dKg水蒸气质量焓的总和。
也可理解为热函（kcal/kg），即干空气的显热和水蒸气的显热+潜热的总和，即湿气的全热量)，也是物体保有热量的总量。
3、湿度：湿度就是指空气中湿气的含量。
物理定义:空气湿度是用来表示空气中的水汽含量多少或空气潮湿程度的物理量。
4、相对湿度Relative Humidity（φ）：日常生活中所指的湿度为相对湿度，%RH表示；实际空气的湿度与同温度下达到饱和的湿度之比值。
也可解释为即气体中(通常为空气中)所含水蒸气量(或水蒸气压)与其空气相同情况下饱和水蒸气量(或饱和水蒸气压)的百分比。
5、湿度比Humidity Ratio：gw(water)/kga(air干空气)，在含有1Kg的湿空气中所含有的水蒸汽的质量g；6、绝对湿度(absolute humidity)：指单位体积(1m^3)空气中实际所含的水蒸气的重量(g)，单位为g/m^3。
简化为：空气中的水蒸气质量与湿空气的总体积之比。
7、干球温度Dry Buib Temperature（DBT）：一般温度传感器所量到的温度，也是真正的空气温度；8、湿球温度Wet Buib Temperature（WBT）：是在温度传感器绑上湿布，再泡在一小杯水中，让水分包裹整个传感器，由于空气中的相对湿度一定小于等于百分之百(空气中的水蒸气未达饱和)，所以湿球的水份会被蒸发，在蒸发的同时将热量给带走，造成湿球温度下降，意即干湿球温度计读数相差愈大，水的蒸发愈旺盛；当湿球温度计读数相对稳定时，即为此时的湿球温度。
湿空气和焓湿图湿空气概论：在空调系统设计中，无论是工业用的，如纺织车间，计算机房，还是民用的，如办公室，商场等，要处理的对象都是空气，因此，了解空气的性质和变化规律才能使空气的调节符合设计要求，为了方便设计计算，空调行业的前辈们绘制了焓湿图（Psychrometric Chart ），它是空调系统设计中一个重要的工具，为了更好地理解空气和焓湿图，先认识一下空气的特性。
在我们生活周围的空气在空调上的定义是：干空气和水蒸气的混合物，被称为湿空气：湿空气＝干空气(g)＋水蒸气(q)为了研究和计算的方便，假设我们周围的湿空气是理想气体：就是气体分子不占有空间的质点，分子间没有相互作用力。
而湿空气中的水蒸气是处于过热状态，而数量微少，分压力很低，比容很大。
因此理想气体状态方程式也适用于湿空气：而作为理想气体，有以下性质： p = pg + pq m=mg+mq ρ=ρg+ρq ‘i = ig + iqT = Tg = Tq, V = Vg = Vqp 、pg 、 pq —分别为湿空气,、干空气（g ）、水蒸汽(q)压力，Pa ； m 、mg 、mq —分别为湿空气、干空气、水蒸汽的质量，Kg ； Rg 、 Rq —分别为干空气及水蒸汽的气体常数， Rg=287J/Kg·K ； Rq=461J/Kg·K ρ、ρg 、ρq—分别为湿空气、干空气、水蒸汽的密度，Kg/m3 ‘h 、hg 、hq—分别为湿空气、干空气、水蒸汽的焓 T 、Tg 、Tq—分别为湿空气、干空气、水蒸汽的温度 V 、Vg 、Vq—分别为湿空气、干空气、水蒸汽的体积湿空气是由干空气和水蒸汽组成，而干空气的成分变化一般不大，而且没有相变，因此比较容易处理，而水蒸汽会随环境的变化而变化，而且达到饱和状态时还会凝结出水分，因此处理比较复杂，而为了理解水蒸气对湿空气的影响，先了解下面几个概念： 大气压力（p/B ）一般定义是：以北纬45度处海平面的全年平均气压为一个标准大气压力（或物理大气压），p/B=101325Pa ，要注意的是，随着海拔的升高，大气压力不断下降，这时用标准大气压力得出的相关参数就不能再使用了，因为随着压力的下降，湿空气的密度也随着下降，因此，相同容积的湿空气经过风机后全压也会下降，见下式，这时需换算出对应值：另外，大气压力是测试出来的，因此： 绝对压力=当地大气压力+工作压力（表压），这里如果不注明，都指的是绝对压力。
.

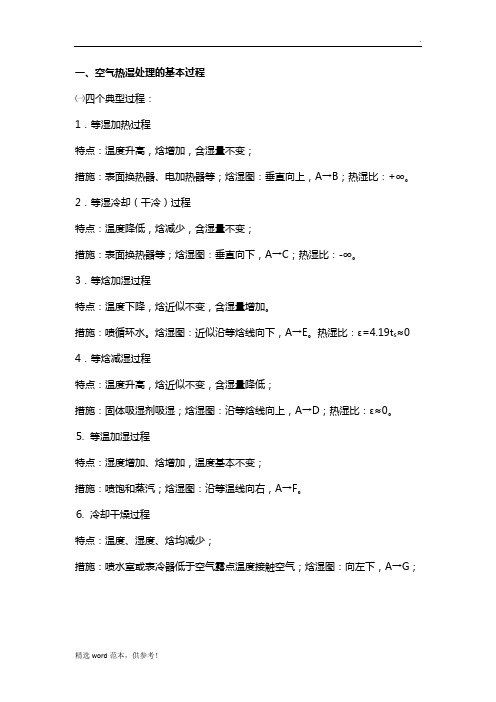

一、空气热湿处理的基本过程
㈠四个典型过程：
1．等湿加热过程
特点：温度升高，焓增加，含湿量不变；
措施：表面换热器、电加热器等；焓湿图：垂直向上，A→B；热湿比：+∞。
2．等湿冷却（干冷）过程
特点：温度降低，焓减少，含湿量不变；
措施：表面换热器等；焓湿图：垂直向下，A→C；热湿比：-∞。
3．等焓加湿过程
特点：温度下降，焓近似不变，含湿量增加。
措施：喷循环水。
焓湿图：近似沿等焓线向下，A→E。
热湿比：ε=4.19t s≈0 4．等焓减湿过程
特点：温度升高，焓近似不变，含湿量降低；
措施：固体吸湿剂吸湿；焓湿图：沿等焓线向上，A→D；热湿比：ε≈0。
⒌等温加湿过程
特点：湿度增加、焓增加，温度基本不变；
措施：喷饱和蒸汽；焓湿图：沿等温线向右，A→F。
⒍冷却干燥过程
特点：温度、湿度、焓均减少；
措施：喷水室或表冷器低于空气露点温度接触空气；焓湿图：向左下，A→G；精选word范本，供参考！。
焓湿图讲解及应用处理
一、焓湿图的组成
以比焓h-纵坐标，以含湿量d-横坐标，表示大气压力B一定时湿空气各个参数之间的关系。
包含五种线群：
1：等焓线（为使图线不过密，两坐标轴间夹角为135℃）
2：等温线（干球温度线）
3：等相对湿度线Φ
4：水蒸气分压力线Pd
5：热湿比线
下图为湿空气焓湿图（部分）的示意图（图片来源百度百科）。
该图是以1kg干空气的湿空气为基准绘制的。
不同大气压的焓湿图是不同的。
焓湿图上有几种等值参数线：等焓（h）线—与纵坐标成135°角的直线；等含湿量（d）线—平行纵坐标轴的直线；等干球温度（t）线—近似水平的直线；等相对湿度（Ø）线—图中的曲线；等湿球温度线近似与等焓线平行，
图中未表示；水蒸气分压力（pw）与d成单值函数关系，其值表示于d的上方，等pw线平行于等d线；图的右下方给出了热湿比ε的方向线，热湿比又称角系数。
手术室常用空气处理方式及节能分析贺学广 E—mail:******************摘要：本文以一级洁净手术室为例，分析了舒适性空调同洁净空调送风量的确定方法、洁净空调的送风温差，以及送风状态点的确定方法，介绍了二次回风系统在洁净手术室空气处理过程中的应用。
与一次回风空气处理过程相比较，在一级同二级洁净手术室空气处理过程中应用二次回风系统，节能效果显著。
关键词：洁净手术室、送风量、送风温差、二次回风、节能通常在舒适性空调（全空气系统）送风量的确定时，是先计算室内余热、余湿，而后计算热湿比，再选定送风温差，进而确定送风状态点。
在焓湿图可查得送风状态点和室内点的焓值，进而按消除室内余热或余湿计算送风量，再校核换气次是否达到要求，如未达到，则应接规定的换气次数为准。
由于洁净空调送风量是接规范所要求的换气次数去计算送风量（再按消除室内余热去校核送风量，二者取较大值，通常按换气次数计算的送风量要大于按消除室内余热所计算的送风量。
），其送风量较舒适性空调要大得多，且送风量为己知，故不能用确定送风温差的方法去确定送风状态点，我们可以用消除室内余热的方法去求得送风状态点与室内状态点的焓差，进而确定送风状态点的焓值，作等焓线与热湿比线的交点，即得到送风状态点。
在洁净手术的设计过程中，其送风量一般按换气次数确定，对于一级手术室，其要求严格，为洁净单向流，一般不按换气次数确定，其送风量为：2.6×2.4×0.45×3600（风口规格为2.6×2.4，风速一般为0.2m/s~0.3 m/s，考虑衰减，一般取0.4 m/s ~0.45 m/s[1]，手术室送风口一般都用送风天花）。
二级手术室：30～36次/h，[2]三级手术室：18～22次/h，四级手术室：12～15次/h。
现以某医院洁净手术室（处于湖北荆州）夏季一次回风系统为例，设计参数如下表所示：洁净室设计参数表1手术室一般处于建筑的内区,主要负荷为医疗设备、灯具同人体的散热,风量、负荷计算见下表:手术室风量、冷量计算表表2 房间面积层高级别送风量余热量余湿量热湿比新风量新风负荷总负荷m2m m3/h kw g/s m3/h kw kw OR1 42 3 1 10100 8.6 3.64 8600 1000 14.74 23.34 OR2 36 3 2 3888 6.4 2.77 8312 800 11.8 18.2 OR3 36 3 3 2376 5.8 2.5 8286 800 11.8 17.6 OR4 36 3 4 1620 5.2 2.33 8000 600 8.84 14.04由于手术室一般比较集中，故其空调布置也比较集中，为方便施工及控制，新风一般由新风机组集中处理，由由风管送至各个回风处理机组与回风相混合。
