化工原理下册 干燥湿空气的湿图 焓湿图

二、湿空气的焓湿图（I-H图）及其应用1．I-H图的构成图10-3是在总压力p＝100kPa下，绘制的I-H图。

此图纵轴表示湿空气的焓值I，横轴表示湿空气的湿度H。

图中共有五种线，分述如下。

（1）等焓（I）线平衡于横轴（斜轴）的一系列线，每条直线上任何点都具有相同的焓值。

（2）等湿度（H）线为一系列平行于纵轴的垂直线，每条线上任何一点都具有相同的湿含量。

（3）等干球温度（t）线即等温线将式（10-12）写成H01.1+=.1(+ttI)249088当t为定值，I与H成直线关系。

任意规定t值，按此式计算I与H的对应关系，标绘在图上，即为一条等温线。

同一条直线上的每一点具有相同的温度数值。

因直线斜率（1.88t+2490）随温度t的升高而增大，所以等温线互不平行。

（4）等相对湿度（ϕ）线由式（10-4）、式（10-6）可得：饱饱p p p H ϕϕ-=622.0等相对湿度（ϕ）线就是用上式绘制的一组曲线。

ϕ=100%时称为饱和空气线，此时的空气被水汽所饱和。

（5）水蒸汽分压（水p ）线由式（10－4）可得 H pH p +=622.0水它是在总压p ＝101.325kPa 时，空气中水汽分压水p 与湿度H 之间的关系曲线。

2．I-H 图的应用利用I-H 图可方便的确定湿空气的性质。

首先，须确定湿空气的状态点，然后由I-H 图中读出各项参数。

假设已知湿空气的状态点A 的位置，如图10-4所示。

可直接读出通过A 点的四条参数线的数值。

可由H 值读出与其相关的参数水p 、露t 的数值，由I 值读出与其相关的参数湿t ≈绝t 的数值。

通常根据下述条件之一来确定湿空气的状态点，已知条件是：（1）湿空气的温度t 和湿球温度湿t ，状态点的确定见图9-5（a ）。

（2）湿空气的温度t 和露点温度露t ，状态点的确定见图9-5（b ）。

（3）湿空气的温度t和相对湿度 ，状态点的确定见图9-5（c）。

【例题9－2】课堂练习：习题10-3小结：湿空气的性质及湿度图的应用。

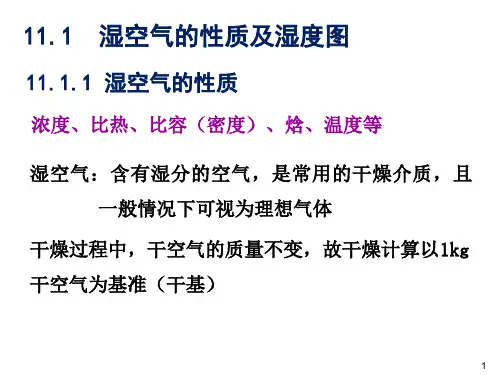

第一章湿空气的物理性质及其焓湿图§1.1湿空气的物理性质空气调节的任务：创造一个适合不同要求的空气环境，湿空气是空调的基本工质，也是构成环境的主体。

空气调节的结构就是讲空气前后的状态发生一定的改变，这必定首先要了解其物理性质。

一、基本概念（一）湿空气的组成湿空气＝干空气+水蒸气湿空气：平时人们常说的空气。

⑴干空气：N2、O2、CO2和其他惰性气体。

除了CO2外，其他气体的含量是非常稳定的，但CO2的含量非常小，他的含量变化对干空气的性质影响可以忽略。

所以允许将干空气作为一个整体考虑。

⑵水蒸气：来源于地球上的海洋、湖泊表面水分蒸发，随着气候地区条件而变化。

压力很低，一般只有几百Pa，水蒸气量很少，但他的变化却能引起干、湿度的变化，对人体的舒适感，产品质量，工艺过程、设备维护等有直接影响。

（二）理想气体状态方程它是用来描述理想气体状态（P、V、T）变化规律的方程。

干空气：常温常压下的气体一般均可看作理想气体；理想气体：假定该气体分子是不占有空间的质点，分子间没有相互作用力。

水蒸汽：分压力低，含量少，比容很大，且处于过热，亦可看作理想气体。

（水蒸气只有在特定条件下,如在压力很低、密度很小并远离饱和线的过热状态下,才接近于理想气体;而在其它大部分过热状态或饱和状态下,都不能应用理想气体的状态方程式。

）∴ 湿空气遵循理想气体状态方程mRT PV =或RT P =υ （1） 即：一定质量的理想气体的压强、体积的乘积与热力学温度的比值是常数。

MM R R 83140==0R :通用气体常数，M：气体分子量 （2）T R m V P g g g = 或 T R P g g =υ k kg J R g ⋅=/287（气体常数） （3） T R m V P q q q =或T R P q q =υ k kg J R q ⋅=/461 （4） （三）道尔顿分压定律混合气体的压力＝各组成成分的分压力之和湿空气压力B ＝干空气压力g P +水蒸气分压力q P （5）标压：B ＝101.325Pa 二、湿空气的状态参数（一）压力1、大气压力或湿空气的压力B大气压力不同，空气的物理性质也就不同，反映空气物理性质的状态参数也要发生变化，因此空调的设计与运行中，如果不考虑当地大气压的大小，就会造成一定的误差。
