建筑设计中的建筑保温与节能设计

建筑设计中的建筑保温与节能设计建筑保温与节能设计在建筑设计中扮演着至关重要的角色。

随着全球对于环境保护和节能减排的要求日益提高，建筑保温与节能设计已成为建筑行业不可或缺的一环。

本文将从建筑保温的方式、节能设计的原则以及实施建筑保温与节能设计的效果等方面进行论述。

一、建筑保温的方式建筑保温的方式主要包括外保温和内保温两种。

1. 外保温外保温是将保温材料直接覆盖在建筑外墙表面的一种方式。

常见的外保温材料包括保温板、外墙涂料等。

外保温能够有效隔离室内和外界的温度差异，减少能量的流失，并提升室内的舒适度。

2. 内保温内保温是在建筑内部的墙体表面添加保温材料。

常见的内保温材料包括保温隔热板、保温砂浆等。

内保温可以改善室内温度分布，降低热损失，并提高室内空气质量。

二、节能设计的原则在建筑设计中，要根据不同的地理条件和建筑用途，遵循以下原则进行节能设计：1. 合理选材选择具有较好保温性能的材料，如保温砖、保温玻璃等，以减少能量的散失。

同时，还要考虑材料的成本、环保性等方面的综合因素。

2. 优化建筑结构通过合理设计建筑的结构，在结构上考虑保温、隔热等因素，减少能量损失。

例如，在建筑的墙体、屋面等部位增加保温层，同时合理设置建筑的门窗，以提高建筑的整体保温性能。

3. 合理利用自然能源充分利用太阳能、风能等自然能源，采取相应的技术手段将其转化为可用的能量，减少对传统能源的依赖。

例如，通过安装太阳能板，利用太阳能来供暖、供电等。

三、实施建筑保温与节能设计的效果实施建筑保温与节能设计能够带来以下效果：1. 节约能源建筑保温与节能设计能够有效减少能量的消耗，降低建筑的能耗。

通过合理利用保温材料和节能设备等手段，大幅度减少对传统能源的需求，实现节约能源的目标。

2. 改善室内舒适度建筑保温与节能设计能够提升室内的舒适度。

室内温度稳定，不易受外界温度的影响，居住者可以获得更加舒适的室内环境。

3. 降低碳排放建筑保温与节能设计不仅能够减少能源的消耗，还能够降低建筑的碳排放。

《建筑节能及措施》ppt课件

绿色建筑材料产业
发展绿色建筑材料产业，推广高效隔热材料、节能玻璃等绿色建筑材料。
节能技术与装备产业
推动节能技术与装备产业发展，提高建筑节能技术与装备的自主创新能力。
建筑节能政策与法规完善方向
完善建筑节能法律法规
制定更加严格的建筑节能法律法规，明确建筑节能的标准和要求。
强化政策引导与激励
制定更加积极的建筑节能政策，鼓励社会资本投入建筑节能领域，推动建筑节能技术的研发和应用。
建筑节能是节能减排的重要领域之一，也是国家可持续发展战略的重要组成部分。
建筑节能可以降低能源消耗，减少温室气体排放，缓解能源供应压力，同时也可以提高建筑的经济效益和居住舒适度。
建筑节能的国内外现状
在国外，建筑节能已经得到了广泛的应用和推广，许多国家制定了严格的建筑节能法规和标准，推广节能建筑和绿色
高效绿色建筑机电系统及装备
02
研究高效、低能耗的绿色建筑机电系统及装备，实现建筑内部
环境的智能化调控。
建筑环境电气化与智能化控制技术
03
利用物联网、大数据、云计算等技术手段，实现建筑环境的电
气化与智能化控制，提高建筑能源利用效率。
建筑节能产业发展趋势
节能服务产业
推动节能服务产业发展，提供建筑节能咨询、设计、施工、运营管理等一体化服务。
建筑设计应注重提高建筑物的保温、隔热性能，降低建筑物的热损失，从而减少采暖和空调等设备的能耗。
建筑设计应充分考虑当地的气候、环境等因素，采用适宜的建筑形式和布局，以充分利用自然能源，减少对人工能源的依赖。
节能建筑材料选择措施
选择节能建筑材料是实现建筑节能的重要手段之一。
节能建筑材料应具备高效保温、隔热、隔声等性能，能够有效地降低建筑物的能耗。

建筑物理第6讲：第5章：建筑防热与节能

31
在炎热多雨地区，应用隔热层+蓄热系数较大的粘土砖或混凝土板，可增强热稳定性，特别是雨后,粘土方砖吸水，水分蒸发散热，从而可提高隔热效果。
32
应用封闭空气间层隔热，特别是在间层内加铺反射系数大、辐射系数小的材料如铝箔，隔热效果显著。
33
应用白色或浅色光滑的材料如光滑的无水石膏做成屋顶的面层，减少屋顶外表面太阳的辐射吸收，增加了面层的热稳定性，从而使屋顶内表面温度降低。实验证明白色表面的最高温度可比黑色表面低 25~30度。
7
湿热区的“干阑”建筑
8
热带雨林湿热区-----苏门达腊岛及我国黎族的船形住屋
9
热带雨林湿热区-----苏门达腊岛及我国黎族的船形住屋
10
建筑低层架空—防潮、通风
11
和平饭店屋顶花园
设置内庭花园或屋顶花园,减少室内太阳辐射得热
12
13
建筑低层架空—防潮、通风 ---勒.柯布西耶的作品，法国萨伏伊别墅
气候类型特点要求湿热气候区干热气候区
气候特点
温度日较差小，气温最高38℃以下，温度日振幅7℃以下。湿度大，相对湿度一般在75%以上，雨量大，吹和风，常有暴风雨争取自然通风好的朝向，间距稍大些，布局较自由，房屋要防西晒，环境要有绿化、水域外部较开敞，亦有设内天井，注意庭园布置。设置凉台；平面形式多条形或竹筒形，多设外廊或底层架空，进深较大

41
通风屋顶
42
43
吊顶隔热屋顶
利用隔热纸板、铝箔或纤维板等轻薄材料，在屋顶和天棚之间形成空气间层。
适合于临时性或半永久性建筑
44
影响通风屋面隔热效果的因素：
1、增大空气间层进出口之间的风压 2、空气间层的高度 3、通风间层内的空气阻力 4、通风间层内气流的组织方式

建筑节能培训讲义

新风负荷占建筑总负荷30-40%，新风量从最小新风两到全新风变化，在春秋两季可节省约60%的能耗。通过换热器将空调房间排风与新风进行热、湿交换，实现空调系统的余热回收
精品课件
五、热电冷联供技术
热电冷联供，即在原有以热电厂为热源的集中供热系统基础上，增设吸收式制冷装置，在发电和供热的同时，利用供热汽轮机组的抽汽或背压排汽制冷，以满足空调等城市用冷负荷。由于热电冷三联供系统在供热和制冷时充分利用热电厂排放的低品位热量，实现了能量的梯级利用，因而是一种高效的城市能源利用系统，有利于降低能耗和缓解大气污染。
保温材料及种类 –在一般的建筑保温中，人们把在常温（20℃）
下，导热系数小于0.233W/（m·K）的材料称为保温材料。 –多孔状：聚苯乙烯泡沫塑料（EPS）、挤塑聚苯乙烯泡沫塑料（XPS）、聚氨酯泡沫塑料、珍珠岩制品、加气砼。 –纤维状：岩棉、矿渣棉、玻璃棉等。 –粉末状：膨胀珍珠岩、聚苯颗粒。 –层状：金属箔、绝热纸等。
精品课件
外保温工程存在的问题
配置粘结胶浆时不按照规定的配比拌制，影响了工程质量。
减少保温层厚度，使房屋达不到节能设计标准要求。
聚苯板拼缝缝隙个别处较大，没有进行保温处理，容易形成热桥。
锚栓没有锚固在基层墙体上，起不到锚栓作用。
钢板网不符合标准要求，耐腐蚀性能差。
玻纤网格布不耐碱，达不到标准要求。
——平房和低层建筑，体形系数较大。多层和高层，体形系数较小。
——体形系数越大，越不利于节能。
精品课件
四、保温与隔热
密闭静止的空气是最好的保温层，流动的空气是最好的隔热层，由此可看出保温与隔热的区别。保温层可产生一定的隔热效果，隔热层却不一定有保温作用（如架空屋面）围护结构的保温性能通常是指在冬季室内外条件下，围护结构阻止室内向室外传热，使室内保持适当温度的能力围护结构的隔热性能是指夏季自然通风情况下，围护结构在室外综合温度和室内空气温度波作用下，其内表面保持较低温度的能力。

二建【建筑】第5讲-建筑工程施工技术(三)

2019环球网校二级建造师《建筑工程管理与实务》1V1直播建筑工程施工技术【教材内容框架】2A311000建筑工程技术要求【知识导图】上节内容回顾：2A311020建筑结构技术要求2A311021房屋结构平衡技术要求（一）荷载的分类【例题1·单选】属于永久荷载的是（）。

【2018】A.固定设备B.活动隔墙C.风荷载D.雪荷载【答案】A【解析】永久荷载包括结构构件、围护构件、面层及装饰、固定设备、长期储物的自重，土压力、水压力，以及其他需要按永久荷载考虑的荷载，例如：固定隔墙的自重、水位不变的水压力、预应力、地基变形、混凝土收缩、钢材焊接变形、引起结构外加变形或约束变形的各种施工因素。

【例题2·多选】在室内装饰装修过程中，属于集中荷载的是（）。

【2018】A.石柱B.吊灯C.局部假山D.盆景E.室内隔墙【答案】ABCD【解析】在建筑物原有的楼面或屋面上放置或悬挂较重物品（如洗衣机、冰箱、空调机、吊灯等）时，其作用面积很小，可简化为作用于某一点的集中荷载。

（二）结构的计算简化1.杆件的简化：可以用轴线来表示。

2.结点的简化：杆件与杆件的连接点称为结点。

结点的简化分两类：铰结点和刚结点。

3.支座的简化对平面结构的支座一般可以简化为三种形式：可动铰支座、固定铰支座、固定支座（详见表1-1）。

（三）杆件的受力与稳定（2014单）结构杆件的基本受力形式按其变形特点可归纳为以下五种：拉伸、压缩、弯曲、剪切和扭转（简称：拉、压、弯、剪、扭）（见图1-1）。

(a)拉伸；(b)压缩；(c)弯曲；(d)剪切；(e)扭转图1-1结构杆件的五种基本受力形式在工程结构中，受压杆件如果比较细长，受力达到一定的数值（这时一般未达到强度破坏）时，杆件突然发生弯曲，以致引起整个结构的破坏，这种现象称为失稳。

因此，受压杆件要有稳定的要求。

临界力越大，压杆的稳定性就越好。

2A311022房屋结构的安全性、适用性及耐久性要求（一）建筑结构的功能要求（2014多，2017多）建筑结构的功能要求分为安全性、适用性、耐久性，三者概括称为结构的可靠性（详见表1-2）。

建筑物理——建筑保温与节能

第3章建筑保温与节能
——3.2非透明围护结构的保温与节能
2）公共建筑的保温与节能新建公共建筑节能50%是建筑节能第一阶段的要求，在2010年以后新建的采暖公共建筑在第一阶段基础上再节能30%，实现节能65%的目标。根据《公共建筑节能设计标准》GB50189-2005，办公、餐饮、交通、银行等九大类建筑，在集中采暖系统设定的室内设计温度的条件下，建筑实现节能50%目标时，建筑非透明围护结构的热工设计要求：（1）严寒、寒冷地区建筑的体型系数应小于或等于0.4；（2）在一定的气候分区中，围护结构传热系数不得大于限值。
第3章建筑保温与节能
——3.2非透明围护结构的保温与节能
3）非透明围护结构的传热系数计算围护结构的传热系数K计算公式：
K 1/ R0 ; R0 Ri R Re (m2 K ) / W
外墙平均传热系数Km应是外墙主体部位的传热系数Kp与面积Fp和结构热桥部位的传热系数Kb与面积Fb加权平均后的传热系数。
K 1/ R0 ; R0 Ri R Re (m2 K ) / W
2 当楼板上下为居室时， Ri Re 0.11(m K ) / W ;
当楼板接触室外空气时， Ri 0.11(m2 K ) / W ; Re 0.05(m2 K ) / W ; 当楼板是地下室或地下停车库的顶部时，
Rg R Ri
Rg——地面热阻，（m2· K/W)
R ——
包括面层、保温层、垫层的地面各材料层热阻之和，（m2· K/W) 。
Ri——地面上表面的换热阻，一般取Ri=0.11 （m2· K/W)
第3章建筑保温与节能
——3.2非透明围护结构的保温与节能

建筑节能讲义PPT课件

二、《夏热冬冷地区居住建筑节能设计标准》简介
1、夏热冬冷地区的范围
夏热冬冷地区是指长江中下游及其周围地区，该地区范围大致为陇海线以南，南岭以北，四川盆地以东，包括上海、重庆两个直辖市，湖北、湖南、江西、安徽、浙江五省的全部，四川、贵州两省的东半部，江苏、河南两省的南半部，福建省的北半部，陕西、甘肃两省的南端，广东、广西两省区北端，涉及16个省、市、自治区。该地区面积约为180万平方公里，人口亿左右，国内生产总值约占全国的48%，是一个人口密集、经济发达的地区。
2.5
---
冬季最冷月室外平均气温≤5 ℃
4.7
3.2
3.2
2.5
---
东、西（东或西偏北300到偏南600范围）
无外遮阳措施
4.7
3.2
---
---
---
有外遮阳（其太阳辐射透过率≤20%）
4.7
3.2
3.2
、从资源消耗来看。我国石油消费量增长100%，天然气92%，钢143%。如今，我国的钢材消费量已经达到亿吨，接近美国、日本和欧盟钢铁消耗量的总和，约占世界的40%；水泥消费约8亿吨，约占世界的50%；电力消费已超过日本，居世界第二位，仅低于美国。
、以单位GDP产出能耗表征的能源利用效率，我国与发达国家差距非常之大，以日本为1，则意大利为，法国德国英国，美国为，加拿大，而我国却高达。
节能建筑：是指按节能设计标准设计和建造，使其在使用过程降低能耗的建筑。
绿色建筑：是指为人们提供健康、舒适、安全的居住、工作和活动的空间，同时在建筑全生命周期中实现高效率地利用资源，最低限度地影响环境的建筑物。
1、名词解释
2、能源形势
、我国从储备量来看。化石能源探明储量中，90%以上是煤灰，人均储量仅为世界平均水平的1/2；石油为11%，天然气为4.5%。中国石油资源的现在储量将不足10年消费，勉强可维持30年。

《建筑保温与节能》课件

• 3.2.2 维护结构保温设计计算
维护结构的保温性能应满足维护结构最小传热阻的要求。最小传热阻是依据室内计算温度与围护结构内表面温度的允许温差确定的。
最小传热阻的计算
外墙、屋顶与室外空气直接接触的围护结构，其热阻应大于或者等于建筑物所在地区要求的最小传热阻。围护结构对室内环境的影响，主要以内表面温度体现出来。
断桥型材
• 3.3.2 热桥保温
➢在围护结构中，一般都有保温性能远低于主体部分的嵌入构件，（如外墙体中的钢或钢筋混凝土骨架，圈梁，板材中的肋等）这些构件或部位的热损失比相同面积主体部分的热损失多，他们的内表面温度也比主体低，这种容易传热的构件或部分称之为“热桥”
➢三种保温外墙的技术性能比较
3）单一轻质保温构造加气混凝土砌块、配筋的加气混凝土墙板等、以木材或者钢材作为龙骨，内填多孔保温材料的轻型围护结构非常普遍。
§3-3 围护结构异常部位的保温措施
• 3.3.1 窗户保温设计
窗户是保温能力最差
的部位。散热量是总
散热量的1/3.
选择导热系数小的框材
措施
用导热系数小的材料截断金属框扇形材的热桥，制成断
1.提高窗框的保温性能
热桥式窗框规定利居用住空建气筑腔北室向或、者东空西气向层、
2.控制各向墙面的开窗面积
截南断向热的桥窗墙面积比，应分别为 0.25、0.30、0.35以下。
3.提高气密性，减少冷风渗透
4.提高窗户冬季太阳辐射得热
➢提高窗框的保温性能铝合金窗户上采用了“断桥”技术，即在铝合金窗框中加一层树脂材料，彻底断绝了导热的途径。
➢室外温度te
实体粘土砖墙，D值在1.6-4.0之间，
➢按热惰性指标D分成4类: 应属于Ⅲ型，但计算时按Ⅱ型取值。

建筑节能ppt课件

较好粘结性能、收缩率小、控制器尺度变动时产生的应力要小。
模塑聚苯板、挤塑聚苯板、聚氨酯硬泡、岩面板、玻璃棉毡、
胶粉聚苯颗粒、模塑石墨聚苯板。
2
2：保温板的固定：粘结或钉固在基底上，有两者结合。
临时固定：塑料钉钉固
永久固定：膨胀螺栓或预埋筋之类的锚固件。
3
3：面层：薄面层的一般为聚合物水泥胶浆抹面，
外墙保温的缺点：
1 冬期和雨期施工受到一定限制;
2 对材料和施工的质量要求严格，否则
3 造价相对较高；
面层容易产生裂缝；
外墙
5.1
外保温体系的组成
Chapter 5| Energy Efficiency Design in Building Envelope
1
1：保温层：导热系数小的高效轻质保温材料，具有一定厚度，较低吸湿率，
外墙
5.1 模塑聚苯板现浇混凝土外墙外保温系统
Chapter 5| Energy Efficiency Design in Building Envelope
施工方法不同
1.现浇混凝土墙 2.EPS板 3.锚栓 4.抗裂砂浆薄抹面层 5.饰面层
无网浇注系统：模塑聚苯板内表面与混凝土墙体接触面沿水平方向开有矩形锯齿;安装锚栓固定;浇灌混凝土后成为一体。
1 外墙外保温的优越性：
外保温可以避免产生热桥；
2 外保温有利于保障室内的热稳定性；
3
外保温有利于提高建筑结构的耐久性；
4 外保温可以减少墙体内部冷凝现象；
5 外保温有利于既有建筑的改造；
外墙
5.1
外墙保温的优越性
Chapter 5| Energy Efficiency Design in Building Envelope

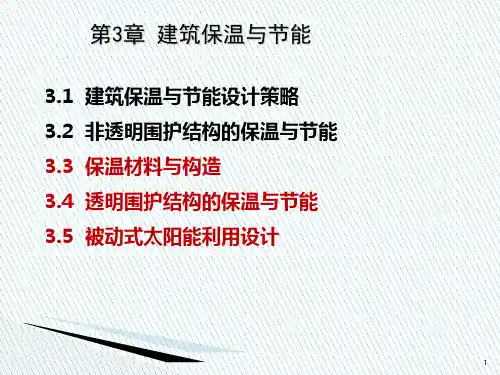

建筑物理-3-建筑保温与节能2

2
3.3 保温材料与构造
-----3.3.1保温材料 1）密度对导热系数的影响
密度：单位体积材料的重量。孔隙率：材料中孔隙所占的体积与材料整体体积的百分比。
N V1 100% V2
式中：V1-----孔隙所占的体积 V2-----材料整体体积
密度能很好地表明材料孔隙率的大小，一般情况下，密度较小，孔隙率越大。
从目前的工程实践成功经验中，可以看出：在极严寒地区，建筑外墙采用夹芯保温、屋顶采用外保温较为可行；在严寒和寒冷地区，建筑外墙与屋顶均采用外保温较为科学；在夏热冬冷地区，居住建筑采用内保温，公共建筑采用外保温较为合理；在夏热冬暖地区，建筑围护结构以保温与承重相结合的自保温系统或内保温系统为主；而在温和地区，非透明围护结构的构造对建筑的节能影响较小，应充分重视透明围护结构的遮阳与隔热处理。
8
3.3 保温材料与构造
-----3.3.2 保温构造的类型
1）单设保温层
由导热系数很小的材料作保温层起主要保温作用。保温层不起承重作用，所以选择的灵活性较大，不论是板块状，纤维状以至松散颗粒状材料均可应用。
外粉墙
内粉墙
砖砌体
隔汽层
保温层
单设保温层结构示例 9
3.3 保温材料与构造
-----3.3.2 保温构造的类型 2、封闭空气间层保温
是否能提高房间的热稳定性，大办公楼因内部有大量热容量也很大的隔墙、柱、各种设备参与蓄热调解，外保温蓄热作用就不太显著
了）（b）墙体外保温处理，在构造上比内保温复杂。
保温层不能裸露在室外，需加保护层，可外饰面比较难处理。
19
3.3 保温材料与构造
-----3.3.3 单设保温层复合构造的形式及特点

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑层数对体型系数及单位面积耗热也有很大影响。在同样建筑面积的情况下，一般是单层建筑的体型系数及耗热量比值大于多层建筑。
一般是总建筑面积愈大时，要求建筑层数也相应加多，对节能有利。
16
建筑物的体形系数是控制建筑采暖能耗的
一个重要参数
在建筑设计标准中规定：
F S 0
V0
严寒、寒冷地区公共建筑的体形系数应小于或等于0.4；
F―各部位对应的面积
31
二、建筑节能与传热系数限值法 ----最大传热系数法
3、建筑能耗控制与围护结构热工性能权衡判断法：建筑能耗控制是居住建筑节能设计与计算的基本方法：设定了以1980-
1981当地住宅通用设计图，四单元六层集合式住宅的建筑能耗为基准值，在此基础上实现三步节能目标。围护结构热工性能的权衡判断法，是建立在控制建筑总能耗的基础上，先构想出一栋虚拟的参照建筑（此建筑构造各个方面均应完全符合有关节能设计标准的规定），分别计算参照建筑和实际设计的建筑的全年采暖和空调能耗，并依据两个计算进行比较。当实际设计建筑能耗大于参照建筑时，调整部分设计参数（提高窗的保温性能缩小窗面积），直至设计建筑的能耗不大于参照建筑的能耗为止。
29
二、建筑节能与传热系数限值法 ----最大传热系数法
❖ 按最小传热阻确定的外围护结构，只能满足内表面不结露的起码卫生要求，按此热阻确定的围护结构，可以节省建造费用，但会增加采暖费，增加能耗。 ❖ 建筑节能标准综合考虑建造费和采暖费以及维护费用，从经济和节能角度限定了不同地区围护结构各部分的传热系数。 ❖按传热公式计算传热系数，和节能标准值进行比对，以确定设计是符合标准）
热惰性指标D ＞6.0 4.1~6.0 1.6~4.0 ≤1.5
te 的取值方法
te tw
te 0.6tw 0.4te.min te 0.3tw 0.7te.min
te te.min
tw 为采暖室外计算温度， te.min
为累计最低一个日平均温度
26
注：
•直接与室外空气接触的楼板和不采暖地下室上面楼板，室内空气和围护结构内表面之间的允许温差：
23
一、围护结构的保温、节能设计准则 ----最低传热阻
在设计过程中应考虑以下几方面：
（1）保证内表面不结露，即内表面温度不低于室内空气的露点温度----也从人体卫生保健的基本需要考虑；
（2）限制内表面温度，以免产生过强的冷辐射；
（3）从节能要求考虑，热损失应尽可能小；
（4）应具有一定的热稳定性。
8
建筑保温设计综合处理的措施:
2）防止冷风的不利影响
建筑保温减少冷风影响的措施：一、争取不使大面积外表面朝向冬季主导风向。当受条件限制而不可避开主导风向，亦应在迎风面上尽量少开门窗或其他孔洞，在严寒地区还应设置门斗。二、利用周围自然条件挡风（树丛、小丘或其他保留的建筑物）三、提高门窗的密闭性四、合理布置竖向交通井（电梯、楼梯）的位置。楼梯、电梯及内天井等上下联系的空间，高度大，像烟囱一样能显著增加有热压引起的冷风渗透；如果布置在门厅口附近，中间没有一段缓冲部分，会由热压通风而产生的大量冷风渗透，而使门厅里的温度很低。
18
5）建筑保温系统科学、节点构造设计合理
1、针对建筑的功能、规模以及所在地区的气候条件科学的确定保温系统，注意保温系统的材料选择、性价比、施工技术等。
2.做好建筑围护结构特殊部位的保温，如外墙转角，内外墙交角，女儿墙、出挑阳台等。
如在严寒地区对建筑保温节能构造设计八项要求:P60
19
可再生的能源，将其作为采暖能源，可以节约常规能源，保护自然生态环境。二是从卫生角度考虑；太阳辐射中的短波成份有强烈的杀菌防腐效果，室内有充足的日照对人体健康非常有利。
7
2）防止冷风的不利影响
风对室内热环境的影响主要有两方面：一是通过门窗口或其他孔隙进入室内，形成冷风渗透，冷
风渗透量愈大，室温下降愈多；一般砖混结构空气渗透所致热耗占采暖热耗的1/4~1/3；二是作用在围护结构外表面上，使对流换热系数变大，增强外表面的散热量，外表面散热愈多，房间的热损失就愈多。
在严寒地区居住建筑的体形系数：3层以下不应大于0.55， 4~6层不应大于0.3 7~9层不应大于0.26 10层以上不应大于0.24
17
建筑保温设计综合处理的措施：
4）房间具有良好的热工特性、建筑具有整体保温和蓄热能力
•1、房间的热特性应适合其使用性质：如全天使用的房间（围护结构内侧应选用蓄热性和热惰性指标大的材料）和间歇使用的房间（应选用密度小且蓄热系数小的材料）. •2.房间的围护结构具有足够的保温能力，以控制房间的热损失。 •3建筑的外围护结构：外墙、屋顶、楼板、地面、门窗等部位的传热系数不应大于相关标准的规定。（如大于则减少其面积或减少其传热系数）
围护结构保温能力的选择，要根据气候条件和房间的使用要求，按照设计准则，并按照经济和节能原则而定。
22
建筑保温的传热-----稳定传热
•建筑保温设计考虑的不利情况是在冬季阴天。 •室外为稳定低温，并且昼夜温度波动较小，室内是由供暖设备保持一定温度，热量持续由室内流向室外，因此冬季围护结构的传热可以粗略的主要按稳定传热计算
。
有人长时间停留时[∆t]=2.5C
。
有人短时间停留时[∆t]=5.0C
•外墙或屋顶为轻质材料，如单一轻骨料混凝土单一材料墙体等，而且建筑的要求质量较高时，须在最小传热阻基础上加上一附加值。《轻质外墙最小传热阻的附加值》---表4-4
27
二、建筑节能与传热系数限值法 ----最大传热系数法
1、居住建筑的保温与节能：采暖区：累计日平均气温低于或等于5℃的天数，在90天以上的地区为
20
5.2 非透明围护结构的保温与节能：
国家建筑设计规范和节能标准对非透明围护结构的保温与节能提出有具体要求
建筑外围护结构非透明部分：外墙、屋顶、地面、与室外空气接触的架空的楼地面、非透明幕墙、非采暖楼梯间等。
21
一）围护结构的保温、节能设计准则
建筑保温节能设计的有关规定
• 一、《民用建筑设计规范》（DB50176-93）-------规定最小传热阻。 • 二、《民用建筑节能设计标准》（JGJ26-86）----------围护结构传热系数值作了限定。
32
二、建筑节能与传热系数限值法 ----最大传热系数法 4）地板的保温设计
采暖房屋地板的热工性能对室内热环境的质量、对人体的热舒适有重要的影响。对于底层地板，和屋顶、外墙一样，也应有必要的保温能力。
地板保温的特点：
a）由于地面下土壤温度的年变化比室外空气小很多，因此冬季地面散热最大的部分是靠近外墙的地面，其宽度约在 0.5m~2m左右。我国规范规定，对于严寒地区采暖建筑的底层地面，当建筑物周围无采暖管沟时，在外墙内侧0.5m~1.0m范围内应铺设保温层，其热阻不应小于外墙的热阻。
9
10
11
12
13
建筑保温设计综合处理的措施：
3）选择合理的建筑体型、朝向和平面形式：
对寒冷地区的建筑，从体型上考虑节能问题主要包括两方面：一是尽量节省外围护结构面积；二是使建筑物能充分争取到冬季的日辐射得热。如体型过于复杂，外表面面积较大，热损失越多。
对同样体积的建筑物，在各面外围护结构的传热情况均相同时，外围护结构的面积愈小则传出的热量愈小。表面积与体积的关系用“体型系数”（S）来表示，即一栋建筑的外表面积F0与其所包围的体积V0之比，S= F0 / V0
建筑保温设计综合处理的措施：
6）建筑物具有舒适、高效的供热系统
当室外气温昼夜波动，为使室内热环境能维持所需的标准，除了房间应有一定得热稳定性外，在供热方式供热的间歇时间不宜太长，以防夜间温度达不到基本的热舒适标准。
建筑保温与节能，一是保证室内热环境的舒适性，尽可能降低建筑物的采暖能耗；二是提高能源的利用率，在采暖建筑中配置高效率的供热系统，从而实现建筑节能的总体目标。
建筑保温包括：建筑方案设计中的保温综合处理围护结构保温
3
本讲主要内容
5.1：建筑保温与节能设计策略 5 2：非透明围护结构的保温与节能 5.3：保温材料与构造 5.4：透明围护结构的保温与节能 5.5：被动式太阳能利用设计
4
5.1 建筑保温与节能设计策略
在严寒和寒冷地区，为了保证室内热环境的舒适度，一方面加强建筑保温，另一方面有采暖设备提供热量。
30
二、建筑节能与传热系数限值法 ----最大传热系数法
围护结构的传热系数K的计算公式：
K 1 R0
R0 Ri R Re
外墙的平均传热系数
：
Km
K p Fp1
KB1FB1 KB2FB2 Fp FB1 FB2 FB3
K B3 FB3
KP―外墙主体部位的传热系数，W/(m2•K) KB―外墙非主体部位的传热系数，W/(m2•K)
第五讲：第3章：建筑保温节能设计
建筑的体型与围护结构的设计
1
围护结构的作用
围护结构墙、屋顶、门窗、地面
围护结构的作用保温隔热通风
2
建筑保温问题
在我国大约有占全国总面积70%的地区冬季室内需要采暖。这些地区的建筑在设计上既要考虑保证良好的室内热环境，还要注意节省采暖的能耗和建造费用，即需要注意建筑保温问题。
采暖区。主要包括东北、西北和华北地区。采暖居住建筑节能目标：第一阶段：1986年后的建筑与之前比节能
30%；第二阶段：1996年后建筑，与第一阶段之前的能耗比节能50%；第三阶段：是在达到第二阶段要求的基础上再节能30%，从而达到节能65%的目标。居住建筑的采暖节能指标由建筑围护结构和采暖系统共同完成。建筑围护结构所承担不同阶段的节能比例是：20%、35%、50%。由此可推断：各地区在一定气候条件下，建筑体系系数一定时，室内采暖温度为18℃，建筑外围护结构传热系数的限值（参见表3-1）
