830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
5.2 实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
5.3 .830数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表5.1所示。
表5.1 830数字万用表主要技术指标一般特性直流电流显示 3 1/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA 0.1uA ±1.0%读数±.3字最大共模电压500V峰值2000uA 1uA ±1.0%读数±.3字储存环境-15°C至50°C 20mA 10uA ±1.0%读数±.3字温度系数小于0.1×准确度/°C 200mA 100uA ±1.5%读数±5字电源9V叠层电池10A 10mA ±2.0%读数±10字外形尺寸128×75×24mm 交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV ±1.2%读数±10字200mV 0.1mV ±0.5%读数±2字750V 1V ±1.2%读数±10字2000mV 1mV ±0.5%读数±3字电阻20V 10mV ±0.5%读数±3字量程分辩力精度200V 100mV ±0.5%读数±3字200Ω0.1Ω±1.0%读数±10字1000V 1V ±0.8%读数±3字2000Ω1Ω±1.0%读数±2字晶体管检测20KΩ10Ω±1.0%读数±2字量程测试电流开路电压/测试电压200KΩ100Ω±1.0%读数±2字二极管 1.4mA 2.8V 2000KΩ1KΩ±1.0%读数±2字三极管Ib=10uA Vce=3V5.4 830数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图5.1所示。
DT-830数字万用表DT-830数字万用表（以下简称DT-830）是一种321位袖珍仪表。
与一般针式万用表相比，该表具有测量精度高，显示直观，可靠性好，功能全，体积小等优点。
另外，它还具有自动调零和显示极性，超量程显示，低压指示等功能，装有快速熔丝管过流保护电路和过压保护元件。
一、工作原理图3-8是DT-830万用表原理方框图，模/数（A/D）转换是本仪表的主要部件，这里采用7106型单片CMOS A/D转换器，被测电压一律经分压折算成直流200mV以内送入7106进行A/D变换和测量，交流电压还需经交/直转换后，变成直流电压方可送入7106；由于7106A/D转换器始终接受0-200mV直流电压信号，因此，交、直流电流测量时，需经过分流器，实现I/V转换。
DT-830万用表的各种测试功能原理如下：直流电压的测量。
直流电压的测量电路如图3-9所示，图中“IN+、IN-”是7106模拟量输入的正端和负端，斜线区域代表导电橡胶，用来连接7106和LCD。
R7 +W2,R8 ,R9 ,R10,R11 +R12等电阻（含可调电阻W2）构成电阻分压器，它将基本量程200mV扩展成五个量程，使其最大量程为1000V。
7106不仅含有双积分型A/D转换器，而且还有数据锁存器、译码器和驱动器等，可直接驱动液晶式七段显示器（LCD）。
它内部稳定性很高的基准电压源（典型值为2.8伏）。
被测电压经电阻分压器送入7106后，使LCD显示出测量值。
直流电压测量电路见图3.37。
利用电阻分压器可将200mv 的基本量程扩展成5量程直流数值电压表，5个电压量程依次为200mv ，2v ，20v ，200v ，1000v 。
1R~ 7R为分压电阻，均采用误差为0.5%的精密金属膜电阻。
分压器总阻值为10M Ω，各档的分压比由量程开关2S来控制。
2V 档： 2V ×K K100001000 = 200mV20V 档： 20V ×KK10000100 = 200mV200V 档： 200V × K K1000010 = 200mV1000V 档： 1000V × KK100001 = 200mV直流电流测量电路见图3.38。

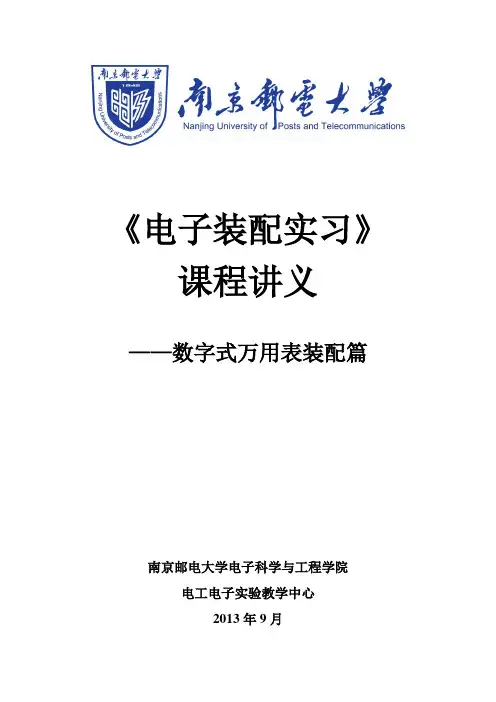

《电子装配实习》课程讲义——数字式万用表装配篇南京邮电大学电子科学与工程学院电工电子实验教学中心2013年9月目录一、DT830T数字万用表简介 (1)二、DT830T数字万用表原理 (2)2.1 A/D转换电路 (2)2.2基本测量电路和LCD显示电路 (5)1）基本测量电路 (5)2）LCD显示电路 (6)3) 直流电压测量电路 (6)4) 交流电压测量电路 (7)5) 直流电流测量电路 (8)6) 电阻测量电路 (9)7) 电池容量测量电路 (10)8) 二极管测量电路 (11)9) HFE测量电路 (13)三、装配过程 (14)3.1元件识别 (14)3.2熟悉PCB板布局与元件所在位置 (16)3.3焊接、装配参考顺序 (17)四、万用表校验 (20)4.1校准仪功能简介 (20)4.2 校准仪界面 (21)4.2.1 前面板 (21)4.2.2 后面板 (21)4.2.3显示屏 (21)4.2.4 外控调节器 (22)4.3 操作说明 (24)4.4 数据记录（以下内容请包含到实习报告中） (25)4.5思考题 (25)DT830T 数字万用表（如图一所示）是三位半液晶显示小型数字万用表。
它可以测量交流电压，直流电压，直流电流，电阻，三极管β值，电池容量、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有20档，主要技术指标如表1.1所示。
本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“-1”，电池电压过低时，显示“”标志，短路检查用蜂鸣器。
具有显示值“保持”（锁定）功能。
表1.1 主要技术指标- +DT830T 数字万用表主要包括8部分:1、A/D 转换电路，2、基本测量电路和LCD 显示电路，3、直流电压测量电路，4、交流电压测量电路，4、直流电流测量电路，5、电阻测量电路，6、电池容量测量电路，7、二极管测量电路，8、HFE 测量电路。
数字万用表的基本框图原理、面板旋钮的作用和使用方法数字万用表是近年来消失的先进测量仪表。
国际上已消失袖珍式数字万用表代替传统的指针式万用表的趋势。
由于它采纳了大规模集成电路，具有数字化显字功能，因此仪表的结构轻松、测量精度高、输入阻抗高、显示直观、过载力量强、功能全、耗电省等优点，深受人们欢迎。
目前国内使用较多的DT－830、DT－840和DT－845三种型号。
本节主要介绍DT－830型万用表的基本框图原理、面板旋钮的作用和使用方法。
其面板图如图1所示。
图1 DT－830型数字万用表的面板图1. 基本工作原理数字万用表的种类较多，但基本工作原理则是大同小异，其基本方框图如图2所示。
图2 DT－830型数字万用表的基本方框图虚线框表示直流数字电压表DVM，它由阻容滤波器、A/D转换器、LCD显示器组成。
在数字电压表的基础上再增加沟通-直流（AC －DC）转换器、电流-电压（I－V）转换器和电阻-电压（Ω－V）转换器，这就构成了数字万用表。
2. 面板旋钮的作用万用表面板如图1所示，上面排列着液晶显示屏、量程开关、输入插口、hFE插口和电源开关五个部分，各部分的功能如下：（1）液晶显示屏：万用表的显示位数是4位，因最高位（千位）只能显示数字“1”或者不显示数字，故算半位，总称位（读作三位半）。
最大显示数为1999或－1999。
当测量直流电压和直流电流时，仪表有自动显示极性功能，若测量值为负，显示的数字前面将带“－”号。
当仪表输入超载时，屏上消失“1”或“－1”。
（2）量程开关：旋转式量程开关位于面板中心，是转换工作种类和量程用的。
开关四周用不同的颜色和分界线标出各种不同工作状态的范围。
（3）输入插口：输入插口是万用表通过表笔和测量点连接的部位，共有“COM”、“V.Ω”、“mA”和“10A”四个孔。
负表笔始终置于“COM”插口，正表笔要依据工作种类和测量值的大小置于“V.Ω”、“mA”或“10A”中。
830数字万用表原理、组装与调试实践目的830数字万用表是一种LCD数字显示多功能、多量程的31/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
通过对830数字万用表的安装、焊接、调试，可了解830数字万用表装配的全过程，掌握元器件的识别、测试及整机装配和调试工艺。
实践要求1.掌握830数字万用表的工作原理；2.对照原理图，看懂830数字万用表的装配接线图；3.对照原理图、PCB，了解调830数字万用表的电路符号、元件和实物；4.根据技术指标测试各元器件的主要参数；5.掌握830数字万用表调试的基本方法，学会排除焊接和装配过程中出现的故障。
6.掌握830数字万用表的使用方法。
7.掌握一定的用电知识及电工操作技能。
8.学会使用一些常用的电工工具及仪表，如尖嘴钳、剥线钳、万用表等。
9.养成严谨、细致的工作作风。
数字万用表简介830数字万用表以集成电路7106为核心，电路简洁、功能齐全、体积小巧、外观精致，便于携带。
其主要技术指标如表所示。
表数字万用表主要技术指标一般特性直流电流显示31/2位LCD自动极性显示量程分辩力精度超量程显示最高位显示“1”其它位空白200uA %读数.3字最大共模电压500V峰值2000uA 1uA %读数.3字储存环境-15°C至50°C20mA 10uA %读数.3字温度系数小于×准确度/°C200mA 100uA %读数5字电源9V叠层电池10A 10mA %读数10字外形尺寸128×75×24mm交流电压直流电压量程分辩力精度量程分辩力精度200V 100mV %读数10字200mV %读数2字750V 1V %读数10字2000mV 1mV %读数3字电阻20V 10mV %读数3字量程分辩力精度200V 100mV %读数3字200ΩΩ%读数10字1000V 1V %读数3字2000Ω1Ω%读数2字晶体管检测20KΩ10Ω%读数2字量程测试电流开路电压/测试电压200KΩ100Ω%读数2字二极管2000KΩ1KΩ%读数2字三极管Ib=10uA Vce=3V数字万用表工作原理DT830B数字万用表以大规模集成电路7106为核心，其原理框图如图所示。
