照度与节能计算书

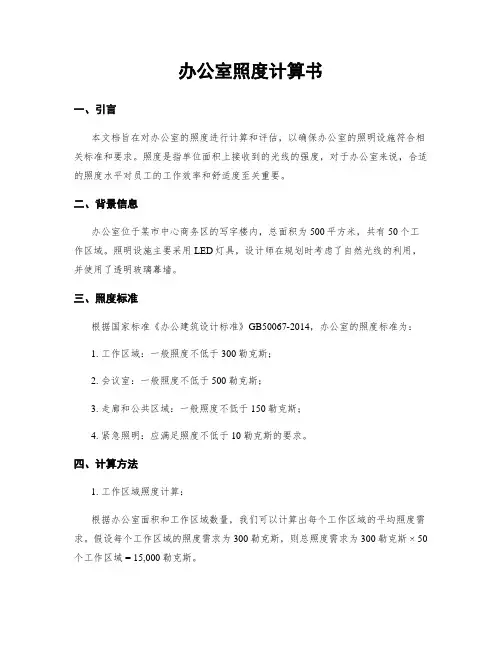

办公室照度计算书一、引言本文档旨在对办公室的照度进行计算和评估，以确保办公室的照明设施符合相关标准和要求。

照度是指单位面积上接收到的光线的强度，对于办公室来说，合适的照度水平对员工的工作效率和舒适度至关重要。

二、背景信息办公室位于某市中心商务区的写字楼内，总面积为500平方米，共有50个工作区域。

照明设施主要采用LED灯具，设计师在规划时考虑了自然光线的利用，并使用了透明玻璃幕墙。

三、照度标准根据国家标准《办公建筑设计标准》GB50067-2014，办公室的照度标准为：1. 工作区域：一般照度不低于300勒克斯；2. 会议室：一般照度不低于500勒克斯；3. 走廊和公共区域：一般照度不低于150勒克斯；4. 紧急照明：应满足照度不低于10勒克斯的要求。

四、计算方法1. 工作区域照度计算：根据办公室面积和工作区域数量，我们可以计算出每个工作区域的平均照度需求。

假设每个工作区域的照度需求为300勒克斯，则总照度需求为300勒克斯 × 50个工作区域 = 15,000勒克斯。

2. 会议室照度计算：根据办公室面积和会议室的大小，我们可以计算出会议室的照度需求。

假设会议室的照度需求为500勒克斯，则会议室的照度需求为500勒克斯。

3. 走廊和公共区域照度计算：根据办公室的面积，我们可以计算出走廊和公共区域的照度需求。

假设走廊和公共区域的照度需求为150勒克斯，则走廊和公共区域的照度需求为150勒克斯。

4. 紧急照明计算：根据国家标准，紧急照明的照度要求为不低于10勒克斯。

为确保紧急情况下的照度需求，我们需要在办公室中设置紧急照明设施，并保证其照度不低于10勒克斯。

五、结果和建议根据上述计算，办公室的照度需求如下：- 工作区域：15,000勒克斯- 会议室：500勒克斯- 走廊和公共区域：150勒克斯- 紧急照明：不低于10勒克斯为满足上述照度需求，建议采取以下措施：1. 在工作区域中，安装足够数量的LED灯具，确保每个工作区域的照度达到300勒克斯。

办公室照度计算书一、任务背景办公室照度计算书是为了评估办公室内照明设施的亮度水平，从而确保员工的工作环境舒适和工作效率的提高。

照度计算书是基于国家标准和相关规范进行计算，以确定办公室内的照度水平是否符合标准要求。

二、计算方法1. 基本参数办公室照度计算首先需要确定以下基本参数：1.1 办公室面积：假设办公室的面积为100平方米。

1.2 光源类型：假设办公室采用荧光灯作为主要光源。

1.3 光源功率：假设每个荧光灯的功率为40瓦。

1.4 光源数量：假设办公室内有20个荧光灯。

2. 照度计算公式根据国家标准和相关规范，办公室照度计算可以使用以下公式：照度（lux）= 光源光通量（lm）/ 办公室面积（㎡）光源光通量（lm）= 光源数量 ×光源功率 ×光源光效（lm/W）3. 数据计算根据以上基本参数和公式，我们可以进行具体的照度计算。

3.1 计算光源光通量光源光通量（lm）= 20 × 40 × 80 = 64000 lm其中，80是荧光灯的光效，假设每个荧光灯的光效为80 lm/W。

3.2 计算照度照度（lux）= 64000 lm / 100 ㎡ = 640 lux根据计算结果，办公室的照度为640 lux，符合国家标准要求。

三、结果分析与建议根据照度计算结果，办公室的照度为640 lux，达到了国家标准要求。

这意味着办公室的照明设施能够提供足够的亮度，以满足员工的工作需求。

然而，在实际使用中，我们还需要考虑以下几个因素：1. 办公室布局：办公室内的家具、屏幕等物体会对光线的传播和分布产生影响。

因此，在布置办公室时，需要合理安排家具和设备的位置，以确保光线的均匀分布。

2. 光源维护：荧光灯的亮度会随着使用时间的增加而降低，因此需要定期更换灯管，保持光源的亮度和稳定性。

3. 眩光问题：过强的照度会导致眩光问题，影响员工的视觉舒适度和工作效率。

因此，在设计办公室照明时，应避免直接照射员工眼睛的光源，采用合适的灯具和灯罩，以减轻眩光问题。

电气节能计算书建设单位：工程名称/项目：设计阶段：施工图设计号：专业：电气设计部门：计算程序名称：计算手册名称：计算书计算书共 1 本第 1 本共 4 页计算内容：照明节能计算计算：校对：审核：2016 年3 月计算依据：公式：照度Eav=(N*φ*UF*K)/SN:光源数; φ:单个光源的光通量; UF:利用系数; K:维护系数; S:室内面积照明功率密度LPD=∑P/S利用系数由室形指数K查表得，室形指数K公式为: K=2a/hlK：室形指数; a：房间面积; l：房间周长; h：灯具计算高度。

一、弱电机房照度及照明功率密度计算1、现行国标对应照度值为500lX，照明功率密度值不超过15.0W/m2。

2、配用灯具的主要特性参数：光源：T5三基色直管荧光灯（配电子镇流器）；单盏灯具功率：2x28W；单盏灯具光通量：φ=2x2800lm=5600lm一般显色指数：Ra≥80；色温：3300~5300K3、地下室弱电机房计算：灯具盏数N＝6；Pt＝0.7，Pq＝0.5，Pd＝0.3房间面积:30.42m2房间周长: 23.4m被照面计算高度: h＝3.5－0.75=2.75m室形指数:K=30.42x2/(2.75x23.4)＝0.95利用系数: 0.52 维护系数: 0.80平均照度E=6x5600x0.52x0.8/30.42=459.49LX照明功率密度LPD＝6x2x28x1.1/30.42=12.15W/㎡。

照明节能自检：设计照度与照度标准值偏差比较：（500LX-459.49LX）/500LXx100%=8.11%＜10%；功率密度比较: 设计值：12.15 W/㎡＜现行值: 15.0W/㎡；符合GB50034-2013/6.3.13和4.1.7规定。

二、空调机房照度及照明功率密度计算1、现行国标对应照度值为100lX，照明功率密度值不超过4.0W/m2。

2、配用灯具的主要特性参数：光源：T5三基色直管荧光灯（配电子镇流器）；单盏灯具功率：2x28W；单盏灯具光通量：φ=2x2800lm=5600lm一般显色指数：Ra≥80；色温：3300~5300K3、地下室空调机房(18~19轴与L~M轴相交区域为例）计算：灯具盏数N＝2；Pt＝0.7，Pq＝0.5，Pd＝0.3房间面积: 36.9m2房间周长: 25.1m被照面计算高度: h＝4.2－0.75=3.45m室形指数:K=36.9x2/(3.45x25.1)＝0.85利用系数: 0.45 维护系数: 0.80平均照度E=2x5600x0.45x0.8/36.9=109.27LX照明功率密度LPD＝2x2x28x1.1/36.9=3.34W/㎡。

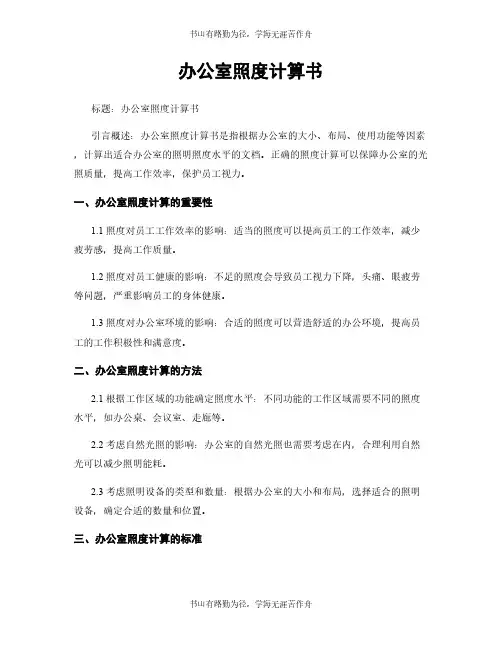

办公室照度计算书标题：办公室照度计算书引言概述：办公室照度计算书是指根据办公室的大小、布局、使用功能等因素，计算出适合办公室的照明照度水平的文档。

正确的照度计算可以保障办公室的光照质量，提高工作效率，保护员工视力。

一、办公室照度计算的重要性1.1 照度对员工工作效率的影响：适当的照度可以提高员工的工作效率，减少疲劳感，提高工作质量。

1.2 照度对员工健康的影响：不足的照度会导致员工视力下降，头痛、眼疲劳等问题，严重影响员工的身体健康。

1.3 照度对办公室环境的影响：合适的照度可以营造舒适的办公环境，提高员工的工作积极性和满意度。

二、办公室照度计算的方法2.1 根据工作区域的功能确定照度水平：不同功能的工作区域需要不同的照度水平，如办公桌、会议室、走廊等。

2.2 考虑自然光照的影响：办公室的自然光照也需要考虑在内，合理利用自然光可以减少照明能耗。

2.3 考虑照明设备的类型和数量：根据办公室的大小和布局，选择适合的照明设备，确定合适的数量和位置。

三、办公室照度计算的标准3.1 国家标准：根据《建筑照明设计标准》等相关国家标准，确定办公室照度计算的标准。

3.2 行业标准：不同行业对照度要求也有所不同，需要根据具体行业的标准进行计算。

3.3 公司内部标准：有些大型公司会有自己的照度计算标准，需要根据公司内部标准进行计算。

四、办公室照度计算的工具4.1 光度计：光度计是用来测量光照度的仪器，可以帮助工程师准确测量办公室的照度水平。

4.2 照度计算软件：现在市面上也有很多照度计算软件，可以帮助工程师快速准确地进行照度计算。

4.3 专业人员：如果条件允许，可以请专业的照明设计师来进行办公室照度计算，确保计算的准确性和专业性。

五、办公室照度计算的实施与监控5.1 实施计划：在确定好照度计算结果后，需要制定实施计划，确保照明设备的安装和调试符合计算结果。

5.2 监控系统：建立照度监控系统，定期检查和维护办公室的照明设备，保障照度水平的稳定性。

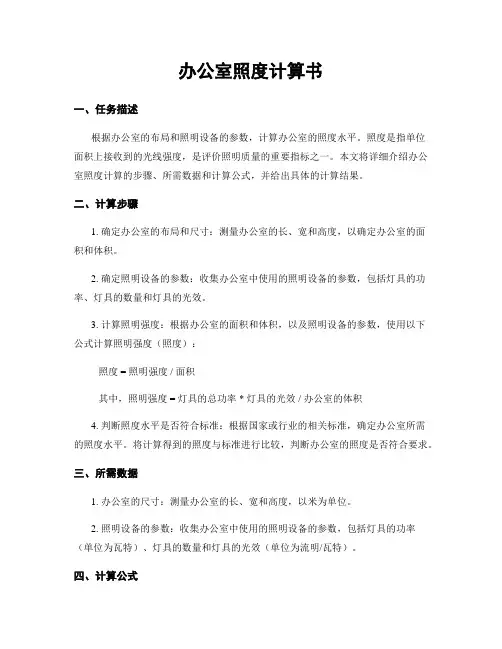

办公室照度计算书一、任务描述根据办公室的布局和照明设备的参数，计算办公室的照度水平。

照度是指单位面积上接收到的光线强度，是评价照明质量的重要指标之一。

本文将详细介绍办公室照度计算的步骤、所需数据和计算公式，并给出具体的计算结果。

二、计算步骤1. 确定办公室的布局和尺寸：测量办公室的长、宽和高度，以确定办公室的面积和体积。

2. 确定照明设备的参数：收集办公室中使用的照明设备的参数，包括灯具的功率、灯具的数量和灯具的光效。

3. 计算照明强度：根据办公室的面积和体积，以及照明设备的参数，使用以下公式计算照明强度（照度）：照度 = 照明强度 / 面积其中，照明强度 = 灯具的总功率 * 灯具的光效 / 办公室的体积4. 判断照度水平是否符合标准：根据国家或行业的相关标准，确定办公室所需的照度水平。

将计算得到的照度与标准进行比较，判断办公室的照度是否符合要求。

三、所需数据1. 办公室的尺寸：测量办公室的长、宽和高度，以米为单位。

2. 照明设备的参数：收集办公室中使用的照明设备的参数，包括灯具的功率（单位为瓦特）、灯具的数量和灯具的光效（单位为流明/瓦特）。

四、计算公式1. 计算照明强度：照明强度 = 灯具的总功率 * 灯具的光效 / 办公室的体积其中，照明强度的单位为流明/平方米，灯具的总功率的单位为瓦特，灯具的光效的单位为流明/瓦特，办公室的体积的单位为立方米。

2. 计算照度：照度 = 照明强度 / 面积其中，照度的单位为勒克斯（lux），照明强度的单位为流明/平方米，面积的单位为平方米。

五、计算结果根据所收集到的数据和计算公式，我们进行如下计算：1. 假设办公室的尺寸为10米长、8米宽和3米高，面积为80平方米，体积为240立方米。

2. 假设办公室中使用的灯具总功率为2000瓦特，灯具的光效为100流明/瓦特。

3. 根据计算公式，我们可以得到照明强度：照明强度 = 2000瓦特 * 100流明/瓦特 / 240立方米 = 833.33流明/平方米4. 再根据计算公式，我们可以得到照度：照度 = 833.33流明/平方米 / 80平方米 = 10.42勒克斯六、照度水平判断根据国家或行业的相关标准，我们可以判断办公室的照度水平是否符合要求。

办公室照度计算书一、引言办公室照度计算书是用于评估办公室照明系统的亮度水平是否符合标准要求的文档。

本文将详细描述办公室照度计算的方法、标准和结果分析，以便确定是否需要进行照明系统的调整或改进。

二、计算方法1. 照度定义照度是指单位面积上接收到的光通量，通常以勒克斯（lux）为单位。

在办公室环境中，合适的照度水平对员工的工作效率和舒适度至关重要。

2. 照度计算公式办公室的照度可以通过以下公式进行计算：照度（lux）= 光源光通量（lm）/ 办公室面积（㎡）3. 光源光通量光源光通量是指光源发出的总光功率，通常以流明（lm）为单位。

不同类型的光源具有不同的光通量值，例如白炽灯、荧光灯等。

4. 办公室面积办公室面积是指需要进行照度计算的区域的总面积，通常以平方米（㎡）为单位。

在计算过程中，需要将办公室面积划分为不同的区域，以便进行详细的照度分析。

三、标准要求1. 国际标准根据国际照明委员会（CIE）的建议，办公室的照度应符合以下标准要求：- 一般办公区域：照度范围为300-500 lux；- 会议室和培训室：照度范围为500-750 lux；- 阅读区域和特殊任务区域：照度范围为750-1000 lux。

2. 国家标准根据我国《建筑照明设计标准》（GB 50034-2013）的规定，办公室的照度应符合以下标准要求：- 一般办公区域：照度范围为300-500 lux；- 会议室和培训室：照度范围为500-750 lux；- 阅读区域和特殊任务区域：照度范围为750-1000 lux。

四、计算实例以某办公室为例，该办公室面积为100平方米，采用荧光灯作为光源。

根据荧光灯的光通量为3000流明，我们可以进行如下计算：1. 一般办公区域的照度计算：照度（lux）= 3000 lm / 100㎡ = 30 lux2. 会议室和培训室的照度计算：照度（lux）= 3000 lm / 100㎡ = 30 lux3. 阅读区域和特殊任务区域的照度计算：照度（lux）= 3000 lm / 100㎡ = 30 lux根据计算结果，该办公室的照度水平均为30 lux，低于国际和国家标准要求的范围。

照度计算书根据《照明设计手册》第P149页公式5-39。

利用系数根据《照明设计手册》、《建筑灯具与装饰照明手册》以及《民用建筑电气设计手册》中的提供的相关资料查找。

一、房间条件：房间长8.0 米，宽9.0 米，面积A= 72.0 平方米顶棚反射系数70 %，墙面反射系数70 %工作面高度0.80 米，室空间比RCR= 4.4二、灯具条件：灯具名称简式荧光灯YG2-2，灯具型号YG2-2光源类型荧光灯，光源容量2×36W，利用系数U = 0.60灯具效率97%，光通量6200 LM，最大距高比A-A 1.33最大距高比B-B 1.28，灯具安装高度 4.5 米三、照度要求：照度要求Eav= 300 LX，灯具维护系数K= 0.75 利用系数U = 0.60得N =Eav A/（∅UK）=（300X72.0）/（6200X0.60X0.75）= 7.7 套五、校核：采用本灯具8 套，行数 2 ，列数 4实际照度E=（N ∅U K）/（A）＝（8X6200X0.60X0.75）/（72.0）= 310 LX ∵ E >= Eav ∴计算照度达到平均照度要求。

LA-A= La / hj = 3.0 / 3.7 = 0.80LB-B = Lb / hj = 1.6 / 3.7 = 1.80LA-A≤LA-A max LB-B＞Lmax∴灯具布置不合理计算功率密度: W=行数x列数x单个灯的光源容量/面积W= 2 x 4 x 2 / 72W= 8该建筑物: 民用建筑物名称: 办公建筑房间名称: 普通办公室活动场所: 普通办公室要求的功率密度X= 8W<=X 满足要求。

计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

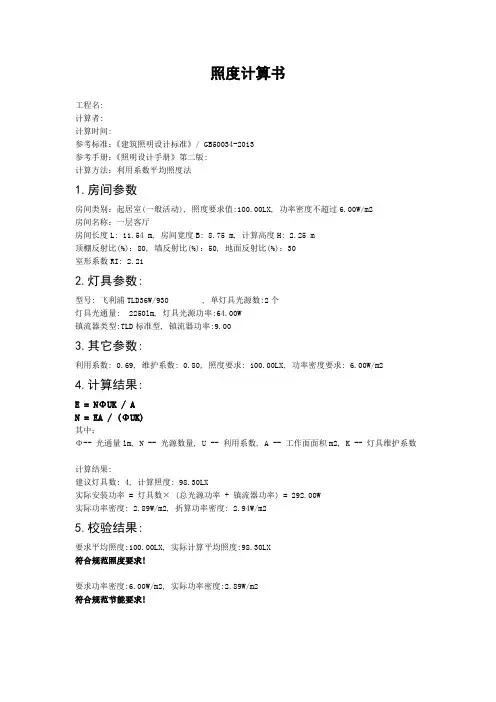

照度计算书
工程名:
计算者:
计算时间:
参考标准：《建筑照明设计标准》/ GB50034-2013
参考手册：《照明设计手册》第二版:
计算方法：利用系数平均照度法
1.房间参数
房间类别：起居室(一般活动), 照度要求值:100.00LX, 功率密度不超过6.00W/m2
房间名称：一层客厅
房间长度L: 11.54 m, 房间宽度B: 8.75 m, 计算高度H: 2.25 m
顶棚反射比(%)：80, 墙反射比(%)：50, 地面反射比(%)：30
室形系数RI: 2.21
2.灯具参数:
型号: 飞利浦TLD36W/930 , 单灯具光源数:2个
灯具光通量: 2250lm, 灯具光源功率:64.00W
镇流器类型:TLD标准型, 镇流器功率:9.00
3.其它参数:
利用系数: 0.69, 维护系数: 0.80, 照度要求: 100.00LX, 功率密度要求: 6.00W/m2
4.计算结果:
E = NΦUK / A
N = EA / (ΦUK)
其中：
Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数
计算结果:
建议灯具数: 4, 计算照度: 98.30LX
实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 292.00W
实际功率密度: 2.89W/m2, 折算功率密度: 2.94W/m2
5.校验结果:
要求平均照度:100.00LX, 实际计算平均照度:98.30LX
符合规范照度要求!
要求功率密度:6.00W/m2, 实际功率密度:2.89W/m2
符合规范节能要求!。

办公室照度计算书一、引言办公室照度计算书旨在评估办公室内的照明状况，确保员工的工作环境符合相关照度标准。

本文将详细介绍办公室照度计算的方法和步骤，并提供详细的数据和分析结果。

二、计算方法1. 照度定义：照度是指单位面积上接收到的光通量，单位为勒克斯（lx）。

2. 照度计算公式：照度（lx）= 光源光通量（lm）/ 照明区域面积（㎡）。

3. 照度标准：根据国家标准，办公室的照度应保持在300-500lx之间。

三、计算步骤1. 确定照明区域：首先需要确定办公室内需要进行照度计算的区域，包括工作区域、走廊和会议室等。

2. 测量光源光通量：使用光度计测量办公室内各个光源的光通量，包括天花板灯、台灯等。

将测量结果记录下来。

3. 确定照明区域面积：测量办公室内各个照明区域的面积，包括工作区域的面积、走廊的面积等。

将测量结果记录下来。

4. 计算照度：根据上述公式，将光源光通量和照明区域面积代入计算，得出各个照明区域的照度数值。

5. 分析结果：将计算得到的照度数值与标准照度范围进行比较，评估办公室内的照明状况是否符合标准。

四、数据和分析结果1. 光源光通量测量数据：- 天花板灯1：光通量为3000lm- 天花板灯2：光通量为2500lm- 台灯1：光通量为800lm- 台灯2：光通量为600lm2. 照明区域面积测量数据：- 工作区域：面积为80㎡- 走廊：面积为30㎡- 会议室：面积为50㎡3. 照度计算结果：- 工作区域照度：(3000lm + 2500lm + 800lm + 600lm) / 80㎡ = 57.5lx- 走廊照度：(3000lm + 2500lm) / 30㎡ = 183.3lx- 会议室照度：(3000lm + 2500lm) / 50㎡ = 110lx4. 分析结果：根据计算结果，工作区域的照度为57.5lx，低于标准照度范围300-500lx，需要增加光源或者调整灯具位置来提高照度。
