dialux照度计算实例

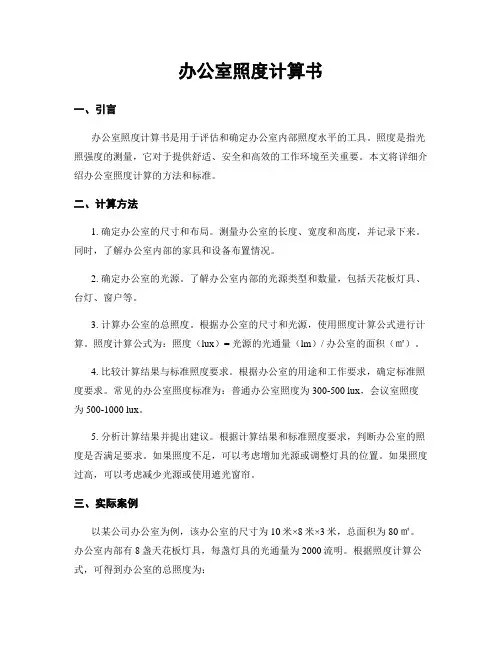

办公室照度计算书一、引言办公室照度计算书是用于评估和确定办公室内部照度水平的工具。

照度是指光照强度的测量，它对于提供舒适、安全和高效的工作环境至关重要。

本文将详细介绍办公室照度计算的方法和标准。

二、计算方法1. 确定办公室的尺寸和布局。

测量办公室的长度、宽度和高度，并记录下来。

同时，了解办公室内部的家具和设备布置情况。

2. 确定办公室的光源。

了解办公室内部的光源类型和数量，包括天花板灯具、台灯、窗户等。

3. 计算办公室的总照度。

根据办公室的尺寸和光源，使用照度计算公式进行计算。

照度计算公式为：照度（lux）= 光源的光通量（lm）/ 办公室的面积（㎡）。

4. 比较计算结果与标准照度要求。

根据办公室的用途和工作要求，确定标准照度要求。

常见的办公室照度标准为：普通办公室照度为300-500 lux，会议室照度为500-1000 lux。

5. 分析计算结果并提出建议。

根据计算结果和标准照度要求，判断办公室的照度是否满足要求。

如果照度不足，可以考虑增加光源或调整灯具的位置。

如果照度过高，可以考虑减少光源或使用遮光窗帘。

三、实际案例以某公司办公室为例，该办公室的尺寸为10米×8米×3米，总面积为80㎡。

办公室内部有8盏天花板灯具，每盏灯具的光通量为2000流明。

根据照度计算公式，可得到办公室的总照度为：照度（lux）= 8（灯具数量） × 2000（灯具光通量） / 80（办公室面积） = 200 lux。

根据普通办公室的照度标准，该办公室的照度不足。

为了提高照度水平，可以考虑增加光源或调整灯具的位置。

例如，可以增加4盏台灯，每盏台灯的光通量为500流明。

经过计算，新的总照度为：照度（lux）= 8（天花板灯具数量） × 2000（天花板灯具光通量） + 4（台灯数量） × 500（台灯光通量） / 80（办公室面积） = 350 lux。

根据新的计算结果，办公室的照度已经满足普通办公室的照度标准。

办公室照度计算书一、引言本文档旨在对办公室的照度进行计算和评估，以确保办公室内的照明条件满足相关标准和需求。

通过准确的照度计算，我们能够为办公室提供适宜的照明环境，提高员工的工作效率和舒适度。

二、背景信息办公室位于某市中心商务区的写字楼内，总面积为500平方米。

根据办公室的功能和使用需求，我们将采用一种综合照明方案，包括天花板照明和台灯照明。

为了确保办公室内的照度满足标准要求，我们将进行详细的照度计算。

三、照度计算方法1. 照度计算公式照度是指单位面积上的光通量，通常用勒克斯（lux）来表示。

照度计算可采用以下公式：照度（lux）= 光源光通量（lm）/ 面积（㎡）2. 办公室照度标准根据国家标准，办公室的照度标准为300-500勒克斯。

在考虑到办公室的工作性质和人员需求后，我们将确定照度标准为400勒克斯。

3. 照度计算步骤（1）确定办公室的总光源光通量：根据天花板照明和台灯照明的光源光通量，计算出总光源光通量。

（2）计算办公室的总面积：测量办公室的长、宽，并计算出总面积。

（3）进行照度计算：将总光源光通量除以总面积，得到办公室的照度值。

四、照度计算实例1. 天花板照明（1）天花板灯具数量：根据办公室的尺寸和照明要求，我们决定安装20盏天花板灯具。

（2）天花板灯具光源光通量：每盏天花板灯具的光源光通量为3000流明。

（3）天花板照明总光源光通量：20盏天花板灯具的总光源光通量为60,000流明。

2. 台灯照明（1）台灯数量：根据员工数量和工作台的布局，我们决定为每一个员工配备一盏台灯。

（2）台灯光源光通量：每盏台灯的光源光通量为800流明。

（3）台灯照明总光源光通量：根据员工数量，台灯照明的总光源光通量为800 ×员工数量流明。

3. 办公室照度计算（1）办公室总面积：根据实际测量，办公室的总面积为500平方米。

（2）办公室总光源光通量：天花板照明总光源光通量 + 台灯照明总光源光通量 = 60,000流明 + (800 ×员工数量)流明。

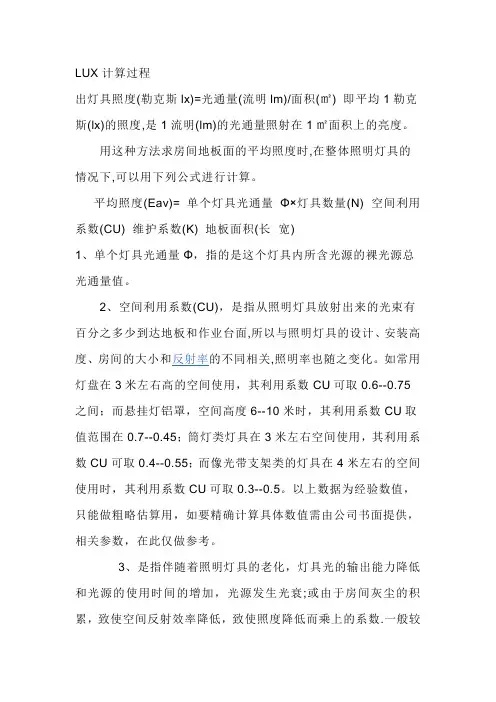

LUX计算过程出灯具照度(勒克斯lx)=光通量(流明lm)/面积(㎡) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1㎡面积上的亮度。

用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。

平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。

3、是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

此方法用于计算平均照度(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.81.candela的定义1. 烛光、国际烛光、坎德拉（candela）的定义在每平方米101325牛顿的标准大气压下，面积等于1/60平方厘米的绝对“黑体”（即能够吸收全部外来光线而毫无反射的理想物体），在纯铂（Pt）凝固温度（约2042K获1769℃）时，沿垂直方向的发光强度为1 坎德拉。

LUX计算过程出灯具照度(勒克斯lx)=光通量(流明lm)/面积(㎡) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1㎡面积上的亮度。

用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。

平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。

3、是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

此方法用于计算平均照度(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.81.candela的定义1. 烛光、国际烛光、坎德拉（candela）的定义在每平方米101325牛顿的标准大气压下，面积等于1/60平方厘米的绝对“黑体”（即能够吸收全部外来光线而毫无反射的理想物体），在纯铂（Pt）凝固温度（约2042K获1769℃）时，沿垂直方向的发光强度为1 坎德拉。

办公室照度计算书一、引言办公室照度计算书是为了评估办公室内照明设施的亮度水平是否符合相关标准要求而编制的文档。

本文将详细描述办公室照度计算的方法和步骤，并给出计算结果和相应的分析。

二、计算方法办公室照度计算采用了照度计算公式，公式如下：照度（lux）= 光源光通量（lm）/ 照度距离的平方（m²）三、数据采集为了进行照度计算，我们需要采集以下数据：1. 办公室内的光源类型和数量：例如荧光灯、LED灯等；2. 光源的光通量：通过查找光源的技术参数或者使用光度计进行测量；3. 办公室内的照度距离：测量办公室内不同位置到光源的距离。

四、计算步骤1. 根据采集到的数据，计算每一个光源的光通量总和；2. 根据照度计算公式，计算办公室内不同位置的照度值；3. 将计算得到的照度值与相关标准进行对照。

五、计算结果与分析根据我们采集的数据和进行的计算，得到了办公室内不同位置的照度值。

以下是一些样例计算结果和分析：位置 | 照度值（lux） | 标准要求（lux） | 结果-------------------------------------工作区1 | 500 | 300 | 符合标准工作区2 | 400 | 300 | 符合标准会议室 | 600 | 500 | 符合标准根据上表中的计算结果，我们可以得出结论：办公室内的照度水平符合相关标准要求。

工作区1、工作区2和会议室的照度值分别为500 lux、400 lux和600 lux，均超过了300 lux的标准要求。

六、改进建议尽管办公室的照度水平符合标准要求，但我们还是可以提出一些建议来进一步改善照明效果：1. 考虑使用更节能的LED灯替代传统荧光灯，以降低能耗；2. 定期清洁灯具和更换损坏的灯泡，以确保光源的正常工作；3. 根据办公室的实际需要，调整灯具的位置和数量，以提高照明效果。

七、总结办公室照度计算书是评估办公室照明设施亮度水平的重要工具。

利用DIALux软件设计化验室照明１、概述工业照明是一种功能性照明，具有作业面复杂而广泛、与生产密切相关等特点。

随着社会经济的发展，人们对工业照明要求的不断提高，设计人员需要根据不同工种对照明提出不同的要求，并且应该尽量充分全面地计算照明标准规定的各项指标，提高设计的科学性和客观性。

在化工企业中央化验楼的照明设计中，房间功能较多，主要有分析化验室、气相色谱室、天平室及加热室等，为了保证较高的照明设计质量，在照明设计中需要全面考虑水平照度、照明均匀度和显色性等因素，因此应充分利用计算机软件进行照明设计仿真以达到最优设计。

本文根据中央化验楼设计实践的体会，利用软件仿真提高设计效率并满足用户、从业者对照明质量的更高要求。

２、照明设计方案良好的照明设计要求有合理的照度，选择合适的灯具，并处理好一般照明和局部照明的配合关系，保证必要的显色指数和照度均匀度，具有高效节能等特点。

2.1照明设计标准我国的工业照明领域对照明质量的考虑比较简单，目前我国主要采用《建筑照明设计标准》作为照明设计的主要依据，但该标准所包括的工况非常有限。

在许多工况环境无法从中查出所需照度标准的情况下，进行照明设计时可根据具体工况环境和工艺要求，套用国家标准中规定的相近照度标准及其均匀性要求，还可借鉴CIE与IESNA的相关标准。

本文对于中央化验楼的照明设计，就是根据GB50034-2004《建筑照明设计标准》和SH3103-2009T《石油化工中心化验室设计规范》要求，并参考了相关的标准及设计手册。

2.2灯具与光源选择灯具的选择应考虑灯具效率、房间的室形指数、眩光及环境条件等方面因素。

光源的选择应选用高光效光源，并应符合使用场所所对应的显色性要求。

对于眩光，荧光灯灯具相对比较容易控制。

此外，选择灯具还要有针对性，需要充分考虑工况环境的特殊要求。

例如天平室内不宜使用大功率的灯泡，而应采用“冷光源”，以避免局部温度的不均匀影响称量精度。

凡可能由于照明系统引发危险性，在设计应采取相应的防护措施，如有爆炸、腐蚀性气体环境的照明系统，使用防爆、防腐灯具等。

照度值计算公式照度值，这可是个在光学和照明领域里挺重要的概念。

要计算照度值，咱们得先搞清楚几个关键的要素。

照度值简单来说，就是指被照面上单位面积所接受的光通量。

那光通量又是什么呢？你可以把它想象成是光的“流量”。

照度值的计算公式是：照度（E）= 光通量（Φ）÷被照面积（S）。

比如说，有一盏灯，它发出的光通量是 1000 流明，照在一个 5 平方米的桌面上，那这桌面的照度值就是 1000÷5 = 200 勒克斯（Lux）。

我想起之前装修房子的时候，就特别在意灯光的照度。

当时我在客厅选灯，商家一个劲儿地给我推荐各种造型好看但参数不明的灯。

我心里就想，这可不行，我得弄清楚照度值，不然这客厅要么太亮要么太暗，多难受啊。

我拿着纸和笔，按照商家提供的灯具光通量数据，还有客厅的面积，自己在那儿算照度值。

旁边的售货员都看懵了，估计没见过我这么较真的顾客。

回到照度值的计算，这里面还有一些细节得注意。

光通量的测量和被照面积的确定都要准确，不然算出来的照度值可就不靠谱啦。

在实际应用中，不同的场景对照度值的要求也不一样。

像教室，就需要足够明亮，照度值一般得在 300Lux 以上，这样孩子们才能看清黑板和书本，保护好眼睛。

而卧室呢，照度值就可以相对低一些，营造出一种温馨舒适的氛围。

再比如说图书馆的阅读区，照度值也不能低，得保证读者能够清晰地看到书上的字。

还有工厂的车间，得根据不同的工作需求来确定合适的照度值，以保证工人的工作效率和安全。

总之，照度值的计算虽然看起来简单，但是要真正用对用好，还得结合实际情况，仔细琢磨琢磨。

就像我装修房子选灯，算好了照度值，最后客厅的灯光效果特别满意，既明亮又舒适。

所以啊，了解照度值计算公式，真的能在很多时候派上用场呢！。

光源照度计算范文
照度计算使用的单位是勒克斯(lux)，它表示每平方米接收到的光照
强度。

根据光源到目标表面的距离和光源的亮度、发散角情况，可以通过
以下公式来计算照度值：
E=I/D²
其中，E表示照度值，I表示光源的亮度，D表示光源到目标表面的
距离。

例如，假设一个光源的亮度为1000流明，发散角为60度，光源到目
标表面的距离为2米，那么照度值可以通过以下计算得到：
E = 1000 / (2² * 3.14 * tan(60/2)²)
照度计算的结果是一个具体的数值，表示该区域或表面上的光照强度。

照度值越大，表示光照越强。

在照明设计中，根据不同场景的需求，可以
设定不同的照度标准。

例如，一般办公室的标准照度为300-500勒克斯，
而手术室的照度要求则通常为1000-2000勒克斯。

在实际应用中，需要考虑到光源的功率损失和光线的传输损失。

功率
损失一般是指光源本身的能量损失，而传输损失则是指光线在传输过程中
受到的衰减。

这些因素可以通过在计算公式中引入修正系数来考虑进去。

另外，还需要注意不同光源的特性和参数，以选择合适的计算方法。

例如，荧光灯和LED灯的光源特性有所不同，需要根据具体情况选择对应
的计算方法和参数。

总结起来，光源照度计算是通过考虑光源亮度、发散角和距离等参数
来确定照度值的方法。

它对于照明设计、建筑设计和工作环境评估等方面
都非常重要。

在实际应用中，需要考虑到光源的功率损失和光线的传输损失，并根据具体情况选择合适的计算方法和参数。

照明设计软件DIALux实例演示摘要：在建筑的照明设计中有一个不太注重的问题，好像功率密度值满足规范规定的现行值（绿色建筑要求满足目标值）就是照明设计了，在实际设计、审图工作中大家也是严格要求的；但照明设计应满足建筑物不同场所、部位对照明照度、照明均匀度、眩光、色温、显色指数的要求，照明均匀度和眩光等参数通常被忽略掉了，但规范对这些值是有明确规定的；笔者从设计过的一个中学教学楼教室的实例中发现按不超LPD值，均匀布置灯具的照明效果差强人意，在环境待久了眼睛感受不舒服，所以笔者认为有必要使用照明设计软件DIAIux来处理照明均匀度、眩光不满足要求的问题，使用国内应用广泛DIAIux（本文以DIALux 4.13版为例）设计软件，并通过实际操作和分析的工程案例，以帮助大家使用软件提高设计水平和合理性。

关键词：DIAIux；教室照明设计；照度均匀度；眩光；灯具安装尺寸定位图；等照度曲线；一、规范对中小学教室照明的规定：《建筑照明设计标准》GB 50034—20135．3．7 教育建筑照明标准值应符合表5．3．7的规定。

教室的照度标准工作面为高度为0．75米的桌面，照度标准值为300lx,眩目UGR≤19，均匀度U0≥0.6，显示指数Ra≥80。

6．3．7 教育建筑照明功率密度限值应符合表6．3．7的规定。

教室的功率密度现行值LPD≤9.0，（绿色建筑要求值）目标值LPD≤8.0。

《中小学校设计规范》GB 50099—201110．3．3学校建筑应设置人工照明装置，并应符合下列规定：1 疏散走道及楼梯应设置应急照明灯具及灯光疏散指示标志。

2 教室黑板应设专用黑板照明灯具，其最低维持平均照度应为500lx，黑板面上的照度最低均匀度宜为0．7。

黑板灯具不得对学生和教师产生直接眩光。

3 教室应采用高效率灯具，不得采用裸灯。

灯具悬挂高度距桌面的距离不应低于1．7m。

灯管应采用长轴垂直于黑板的方向布置。

4 坡地面或阶梯地面的合班教室，前排灯不应遮挡后排学生视线，并不应产生直接眩光。

以下是一个使用DIALux进行照度计算的案例：
假设有一个空间，其尺寸大约为长30米、宽20米、高10米。

该空间的天窗尺寸预估为3×4米。

地点设在墨西哥城，时间是阳光最强烈的8月1日上午10点，天空模式设置为晴朗和直接太阳光照。

根据这些信息，我们首先使用DIALux进行模拟计算。

结果为：墙壁的照度介于40～140 lx，平均照度80 lx。

接着，我们考虑如何使用人工照明达到或超过这个照度。

假设使用6个2000W的极窄投光灯（MVF403-A1）安装在天窗位置，只计算人工照明。

计算结果为：墙壁照度介于50～170 lx，平均照度90 lx。

这个结果高于日光模拟的结果，目标达成。

需要注意的是，在模拟中，墙壁、水面的反射率全是使用软件的默认值，可能与现场实际情况不完全相符。

这会影响计算值和实际值的差异。

但只要比较两种照明方式的照度，照度的绝对值并不重要。

以上案例仅供参考，如需更多信息，建议咨询专业人士或查阅相关文献资料。

DIALux教程（技巧）深圳市海洋王照明工程有限公司铁路事业部2010年12月16日本教程试图通过案例说明DIALux的一些用法和技巧，更多的用法和技巧还是需要大家在实际工作中探索和总结。

我在这里抛砖引玉，希望我们能在工作中更好的使用DIALux，并发挥更大的作用。

由于本人水平有限，编写过程中难免疏漏，望大家不吝指正。

一、前期准备二、制作模型三、导入CAD四、室外场景五、灯光场景六、结果修正一、准备工作－收集资料收集资料：改建项目为实地考察，取得长宽高等参数，新建项目为收集图纸。

图纸不仅要有平面图，也要有剖面图，以看清灯具安装方式及安装的高度和角度。

其他资料如建筑材质等（主要是反射率），能收集到最好，收集不到也可以凭经验设定。

返回目录一、准备工作－初步设计这里借用了设计院工作流程中的初步设计，就是设定设计标准.这个过程实际就是选用哪一个标准及确定要计算、提交哪些结果。

铁路现在有三个关于雨棚照度的标准，在不同的设计中可根据情况选用：1、TB/T 494－1997 铁路照明照度标准；2、TB 10008－2006 铁路电力设计规范；3、2009.12.31关于印发《铁路客站站房照明设计细则》的通知。

附：右面给出的为《铁路客站站房照明设计细则》中有关雨棚的规定。

这个标准使用在设计院设计的正式项目中（新建和改造）。

返回目录结束语DIALux自带的家具库（对象选项卡）中有很多模型可以直接使用。

1、点开“对象”选项卡2、单击任意一个“Furniture”下的子文件夹，右边都会出现可以直接使用的家具（模型）。

如果家具库中没有，则需要我们自己制作。

如雨棚照明中的雨棚。

在讲雨棚的制作前，我们先以一个小例子，讲讲建模的基础。

比如说……做个小椅子？！。

1、先建立一个场景（室内空间、户外场景均可）2、做一个“正方体”作为椅子的主体。

（建议尺寸、坐标精确，以利于后续工作）椅子主体的位置坐标椅子主体的尺寸椅子在平面图中再加个椅子背，注意椅子背的坐标和尺寸，要比较精确，这样做出来的模型不会离谱。

光源照度计算
精⼼整理
光照度lux 表⾯单位⾯积上受到的光通量1lux=流明/平⽅⽶
平均照度计算
平均照度=光源总光通×CU ×MF/⾯积
光源总光通w*70如150w 的灯其光通量为150*70
CU 利⽤系数⼀般为0.4（室内）体育0.3
维护系数MF ⼀般取0.7-0.8
⾯积22*5=110m2布置12盏150W 电灯
12*150*70*0.4*0.8/110=366
计算公式：灯具数量=（平均照度E×⾯积S ）/（单个灯具光通量Φ×利⽤系数CU×维护系数K ）室(CU)×维护系数(K) m^2)即平均1123
艺术馆、
(，体育取0.3
1.2.灯具效率
3.灯具在照射区域的相对位置
4.被包围区域中的反射光维护系数
MF=(LLD)X(LDD)⼀般取0.7～0.8
举例
1室内照明，4×5⽶房间，使⽤3×36W 隔栅灯9套
计算公式:平均照度＝光源总光通×CU ×MF/⾯积(2500×3×9)×0.4×0.8÷4÷5＝1080Lux 结论：平均照度1000Lux 以上举例：
2、体育馆照明，20×40⽶场地，使⽤POWRSPOT1000W ⾦卤灯60套
计算公式：平均照度＝光源总光通×CU ×MF/⾯积(105000×60)×0.3×0.8÷20÷40＝1890Lux
精⼼整理
结论：平均⽔平照度1500Lux以上，垂直照度1000Lux以上。
